スターターに関する、ちょっとした話。

さて今回は、サリバン製スターターについてあるお問い合わせがありましたので、それに関して少しお話をしようと思います。

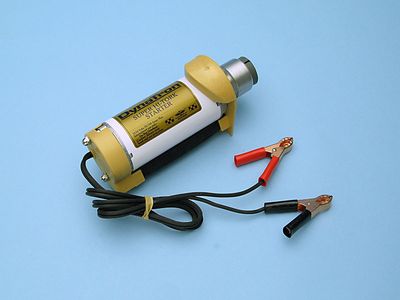

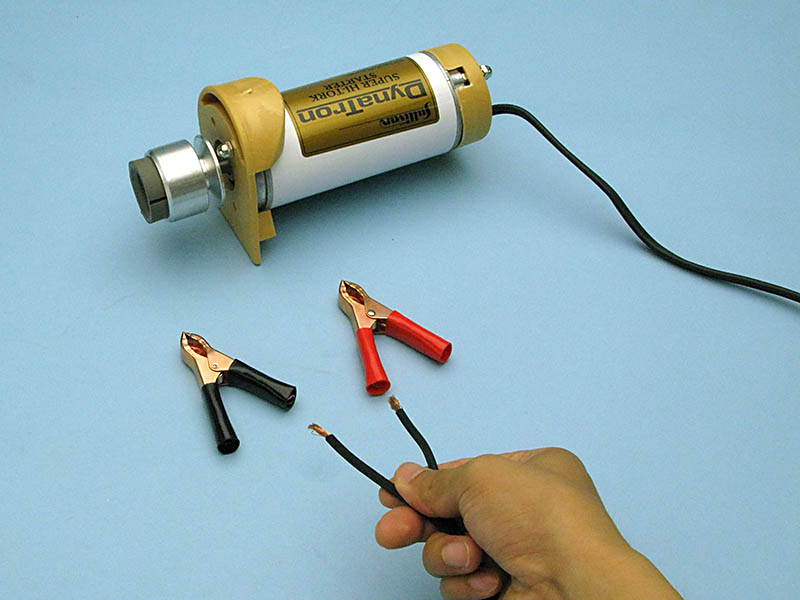

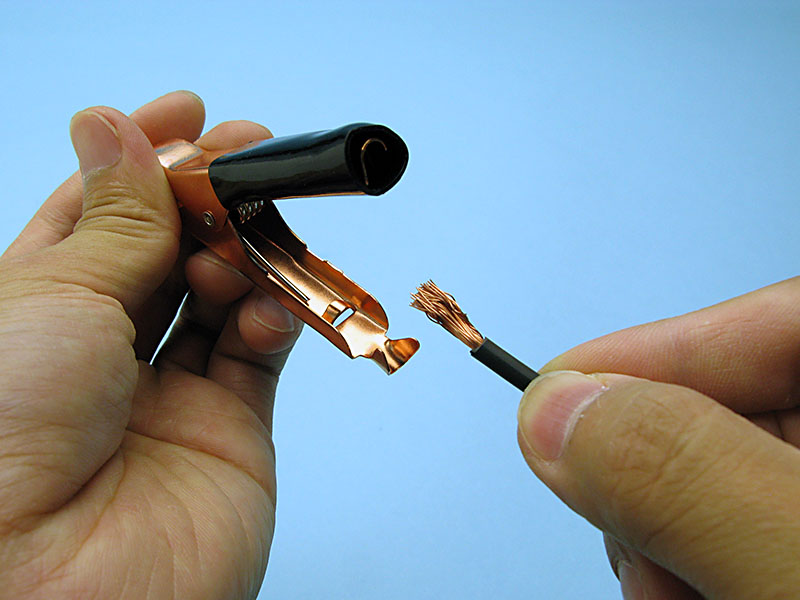

こちらが、お問い合わせいただいたサリバン　ダイナトロンスターターです。コードとワニ口クリップは接続されていませんので、お客様にてはんだ付けを行っていただく必要があります。

そのお問い合わせの内容はというと、

「スターターのコード2本を、それぞれ赤黒どっちのワニ口クリップにはんだ付けしたらいいの？」
というご相談でした。

確かに、どちらのコードをどちらのクリップに接続するという説明はどこにも書いてありません。
ということで、まずは基本的なことからご説明しますね。

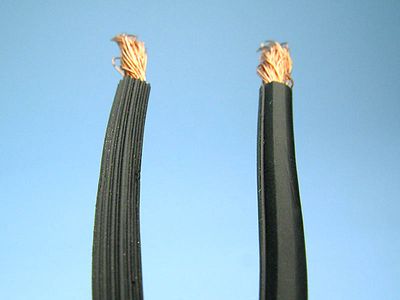

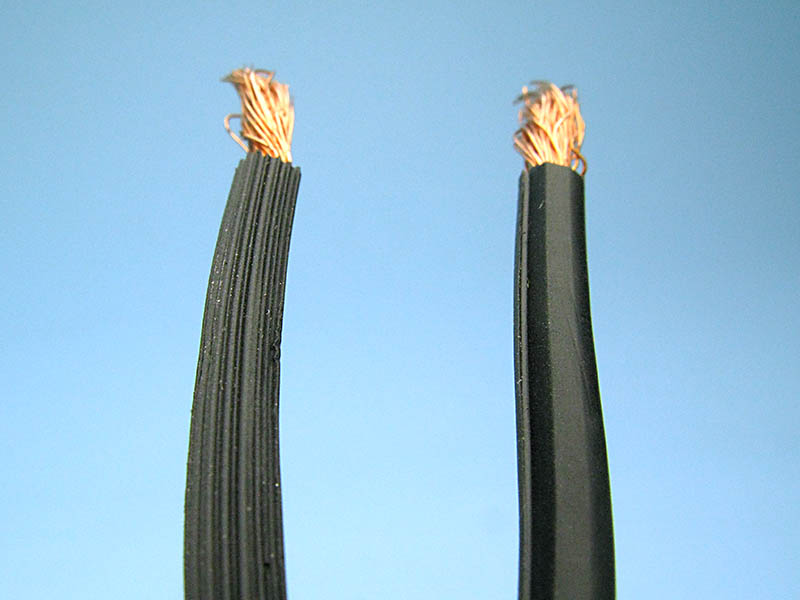

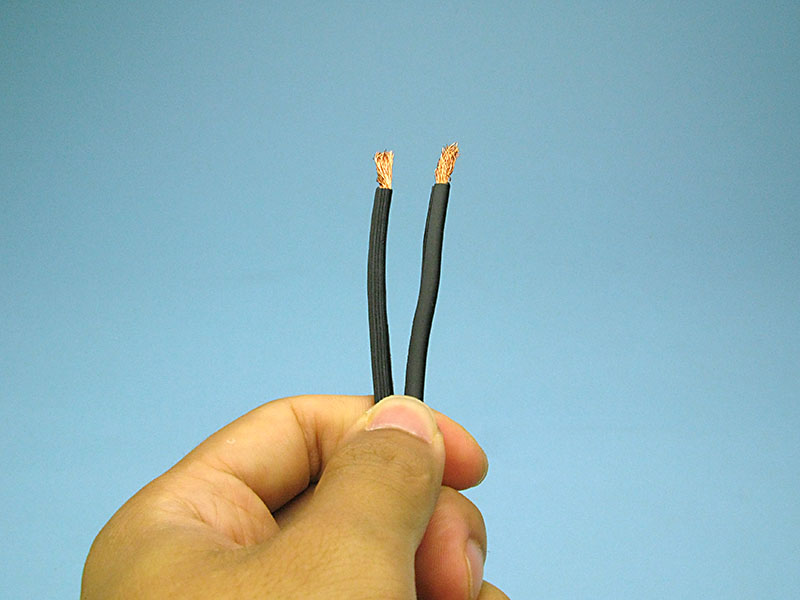

スターター本体から伸びている、2本のコード。よく見てみると・・・

片方はコードの被覆にスジがたくさん入っています。
この場合は、左のスジの多いコードが、プラス側に接続する方です。

お手持ちの家電製品などで確認されたら分かるかと思いますが、2本1組になっている電線は、どちらかの線に、メーカー名、型番などの印刷がされていたり、1本スジが入っていたりと、必ず何か特徴があります。

これは直流でも交流でも同じで、特徴がある方が、プラス側(交流で言うところの非接地側)、特徴が無い方がマイナス側(交流では接地側)なんです。

そして、ワニ口クリップの赤と黒ですが、これは世界共通で赤がプラス、黒がマイナス(私はマイナス・クロで、「マイク」と覚えました)です。つまり基本的には、特徴のある方を、赤のクリップに繋ぐのが基本になるんです。

です、が。今回の場合は、スターターです。
模型飛行機のエンジンのスタートに必要なのは、普通、正面から見て左回り(反時計回り)ですが、飛行機以外では時計回りに回したい場合もあるので、セオリー通り特徴のある方を赤(プラス)に繋いでも、欲しい回転方向と逆になる場合があります。

ということで結論は、
基本的には、スジがある方がプラス側なので赤色に繋ぎますが、スターターのモーターの回転方向が希望と逆になっている場合はクリップを反対に付け直すか、バッテリーへの接続を逆にすればOK。
もちろん、逆に繋いだからといって、スターターが壊れてしまうことはありませんので、ご安心ください。

また、過去の記事「ハンダ付け済みスターター！」にもありますが、このスターターのはんだ付け作業は、実は、高出力の半田ごてが無いとかなり難しいものなんです。
その手間が省けるのが、当店オリジナルのサリバン　ダイナトロンスターター 半田付け済み。あらかじめクリップにきっちりはんだ付けされていますので、お手元に届いたらすぐに使えます。はんだ付け料金は加算していませんので、お得です。ぜひ、チェックしてください。

ところで、今年も9月に入り、秋のホビーショーシーズンに入りました。
今月26日から28日までの3日間は、東京ビッグサイトにて第54回全日本模型ホビーショーが開催されます。

もちろん今回も、OK模型ブースにて開催される即売会にトップモデルJapanも合同出店いたします。
当店オリジナルの商品が、お得に手に入るチャンスかも！？
そしてネットショップの方でも、恒例のアレを行いますよ！
お楽しみに・・・。





プロペラドリル治具の使い方

今回は、RL木製プロペラに、DLEエンジンに取り付けるための穴を、Kickit プロペラドリル治具を利用してあける方法をご紹介します。

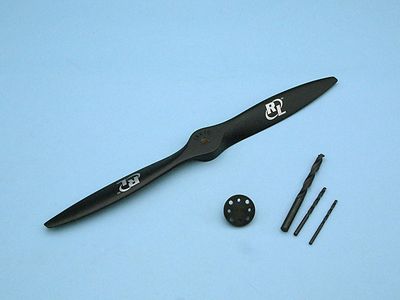

RL木製プロペラ、Kickit プロペラドリル治具と、kickit ドリルビットセット（4・5・10）です。

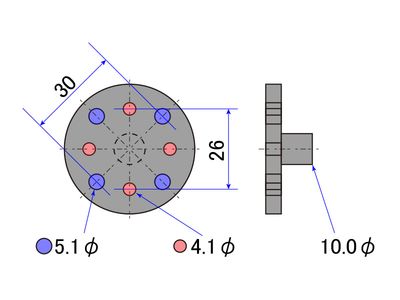

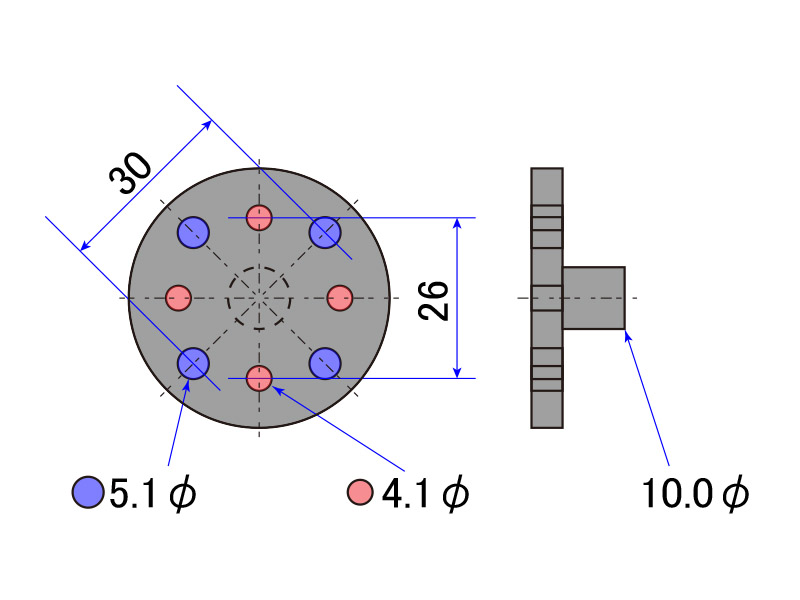

今回使用するKickit プロペラドリル治具の、簡単な寸法図です。
この治具は、4.1φの穴を26mm間隔、5.1φは30mm間隔であけることができます。
この寸法は、DLEエンジンはもちろん、他社のエンジンでも使えるエンジンが多くありますので、お手持ちのエンジンで使えれば、穴あけ治具は是非こちらを使っていただきたいと思います。

kickit ドリルビットセット（4・5・10）は、プロペラドリル治具で穴あけ加工するのに必要な3本のドリルビット(4.1mm、5.1mm、10.1mm)がセットになっているものです。

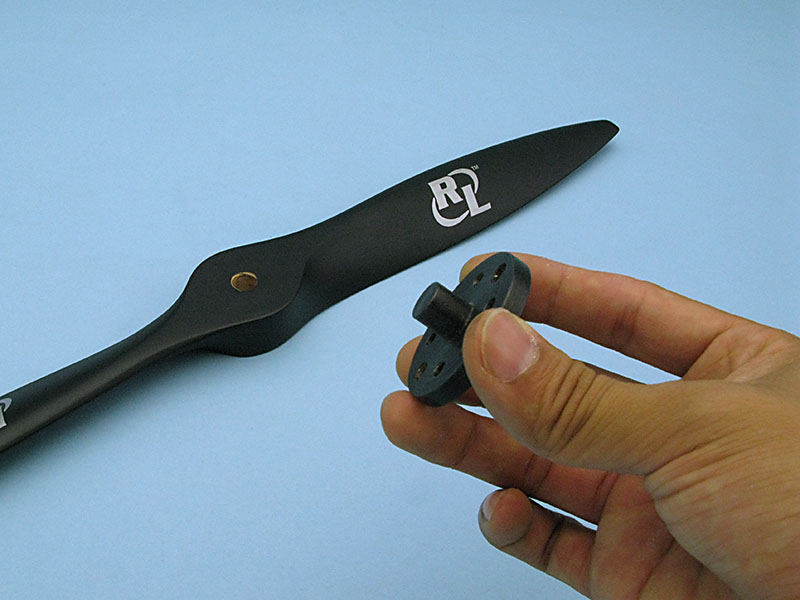

ではまず、プロペラドリル治具の中央部分を、プロペラのシャフト穴に差し込みます。入らない場合は、10mmのドリルビットで穴を広げます。

さて、穴あけです。その際にあると便利なのが、これ。C型クランプと、ベニヤ板の切れっ端です。

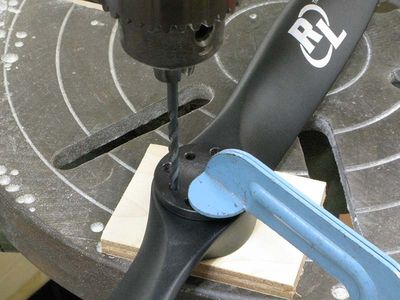

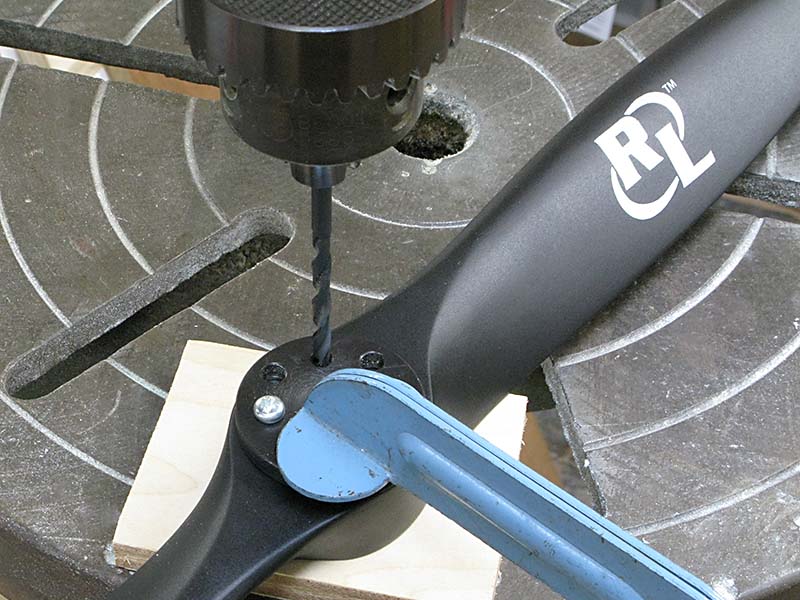

このようにして、ボール盤に固定しておくとズレにくいですし、ベニヤ板をプロペラと台の間に挟むことで穴加工が綺麗に仕上がりますよ。
慎重に穴位置を決めたら、4.1mmまたは5.1mmのドリルビットで、慌てずに少しずつ穴をあけます。下のベニヤまで刃が到達すればOK。

穴が一つあいたら、他の3つをあける前に、あいた1つの穴にビス(4.1mm穴の場合は4mm、5.1mm穴の場合は5mm)を入れて、ズレを防止します。
このビスを入れていないと、穴位置がずれて、プロペラが使い物にならなくなってしまう恐れがあります。

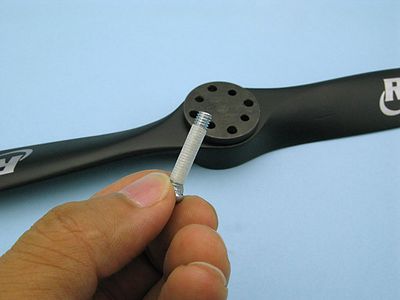

私の場合、ビスにマスキングテープを1周だけ巻いて、治具の微妙なガタつきを防止します。

そうして、先ほどと同じように、きっちり固定して残りの3つをあけていきます。

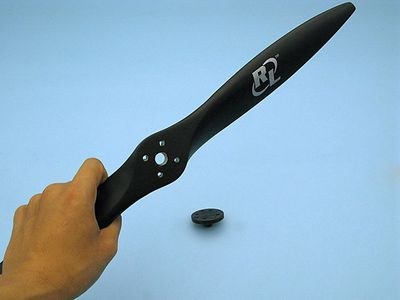

はい、というわけで、綺麗にガソリンエンジン用の穴あけ加工が完了しました。

今回はボール盤での穴あけ加工をしました。しかし、ボール盤をお持ちでない方でもいらっしゃると思います。そんな方でも、このプロペラドリル治具を使用すれば、電動のハンドドリルでも穴あけ加工できるかと思います。
というのも、この治具は、鉄製ではなく、しっかり焼きが入った鋼(はがね)製なんです。
ここが、このドリル治具の最大の特長で、おススメしたい理由なんです。
そのため、安物のドリルビットでは、穴はなかなか広がりません。斜めにドリルが入って行きにくいですし、入ったとしても、ドリルの方が折れてしまいます(経験談)。
つまり、ハンドドリルでも穴が比較的まっすぐにあけやすく、治具も傷みにくい、というわけなんです。

ただ、ハンドドリルで加工する場合、加工中に手が持っていかれたり、手をひねったりする危険性があります。ケガをしないように、少しずつ、慎重に作業を進めるようにしてくださいね。



ここで、お知らせです。
本日より、9/12までの期間限定で、
「RL木製プロペラお試しキャンペーン」を開催いたします。

この期間中、RL木製プロペラをお買い上げいただいたお客様には、
初回に限り、RL木製プロペラを8%引き価格にてご提供致します！(他商品は通常価格です)
何本でも、何種類でも、初回に限り8％引き価格となります。

この機会に、高品質、高性能なRL木製プロペラを是非、お試しください！

 次回は、サリバン製スターターについて、ちょっとした事をお話ししようかと思います。







エンジンテストベンチ台を作ってみた。

お客様からのお問い合わせがあった「エンジンテストベンチの台の作り方」を、
ポイントを踏まえながらご説明していきます。

今回は実際に、身近に手に入るもので、テストベンチを作ってみました。

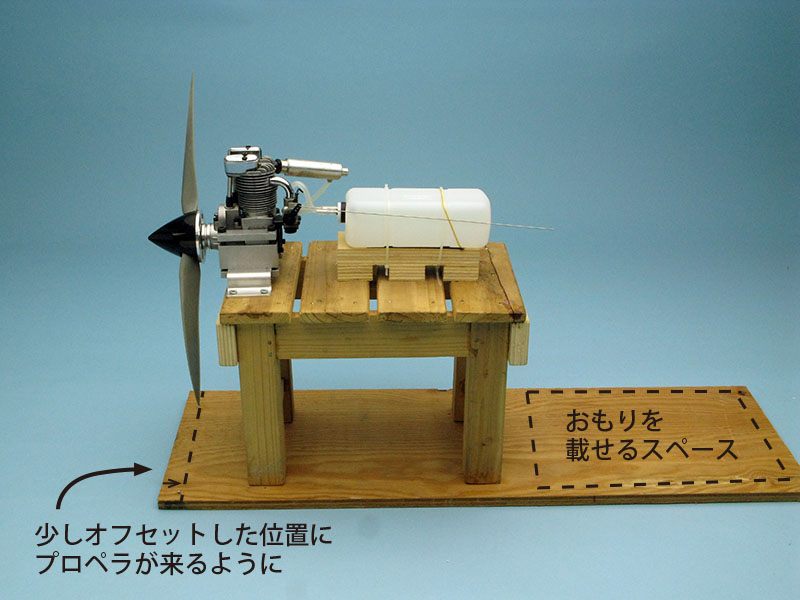

こちらが完成したテストベンチです。
DIYショップで手に入った万能台を少し補強して、ベニヤ板に裏から木ネジで固定しています。
強度的に心配であれば、さらにL型金具などで台の脚を固定してもいいでしょう。

自作するにあたってのポイントは、台の大きさ(高さ)や固定する位置、燃料タンクの取り付け方です。

まず、台は、エンジンやプロペラに合わせて、十分な大きさのものを選んで下さいね。

今回のエンジンはSAITO FA-72です。70クラスということで、14インチのプロペラが取り付けられる高さの台を選んでいます。
(ブレークイン用のプロペラの選び方については、次回お話しします。)

それと、地面の砂や小石を巻き込まないように、プロペラの回る位置が板の端より少し内側に来るように台の位置を決めた方がいいですね。
あとは、コンクリートブロックなどのおもりが載せられるスペースを用意しています。

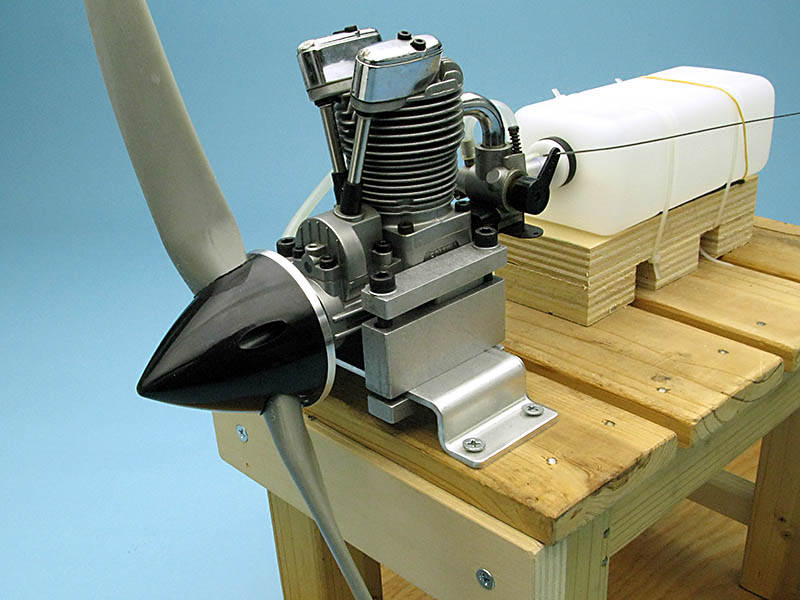

近くで見るとこんな感じです。
スターターが使えるように、 ABスピンナー 57mm　黒を取り付けています。

燃料タンクはとりあえず手短にあったPILOT　燃料タンク　395cc。
でも、ブレークインに使うのなら、燃料が沢山必要ですので700ccくらい容量があった方がいいですね。

タンクの取付位置は、エンジンの運転に差し支えない位置にしなければなりません。
燃料の液面が、キャブレターのニードルよりも、高すぎても低すぎても適切ではありません。
キャブレターの真ん中よりタンクの真ん中が少しだけ下になるように、今回は簡易な台を作って、スポンジを間に敷いて結束バンドで固定しました。

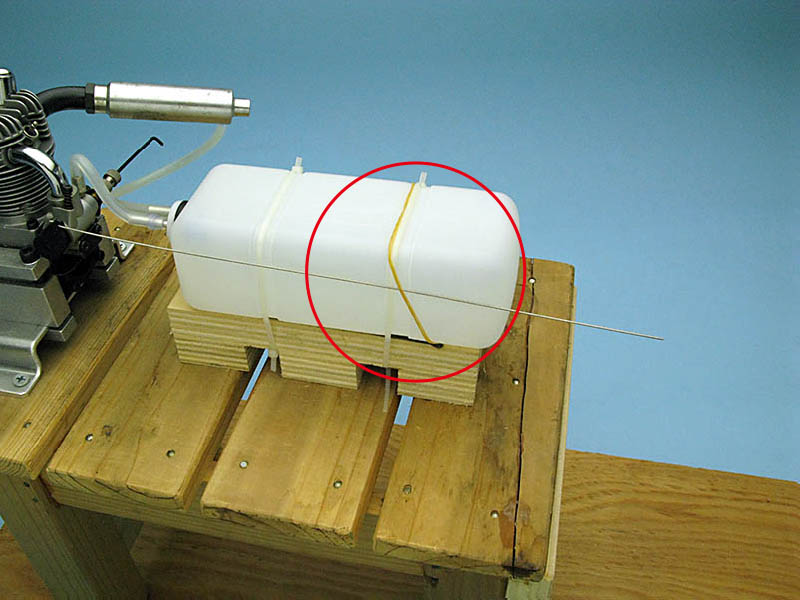

スロットルにリンケージしたピアノ線は、タンクに巻いた輪ゴムに通しておきます。
こうしておくことで、エンジン運転中にスロットルが戻るのを防止できます。

以上のポイントをおさえて作成すれば、良いテストベンチが出来ると思います。
テストベンチを作る際は、参考になさって下さいね。

ということで次回は、ブレークインについて少しお話しようと思います。



【夏季休暇についてのご案内】
当店トップモデルJapanでは、8/14から8/18までの期間、夏季休業とさせていただきます。
期間中にご注文頂きました商品は、8/19から順次発送させて頂きます。

ただし、休業期間中のご注文の混雑が予想されますので、発送が遅れる場合がございます。予めご了承をお願い致します。その場合は、お客様にメールにてご連絡いたします。

また、配達日のご指定についても、ご希望に添えない場合があります。 例えば8/14にご注文いただき、その際配達日を8/18にご指定いただいても、8/19以降の発送となり、商品の到着は8/20以降(遠方のお客様はさらに日数がかかります)になります。

配達日の指定について、また商品の配送の流れについては、ショップ内のこちらのページに、また 過去のブログ記事「ご注文からお届けまでの流れ～最速でお受け取り頂ける方法～」にさらに詳しく書いてありますので、お読みいただければと思います。

以上、よろしくお願い致します。





チェック！エンジンテストベンチ

今回は、先日から発売を開始しました、エンジンテストベンチをご紹介します。

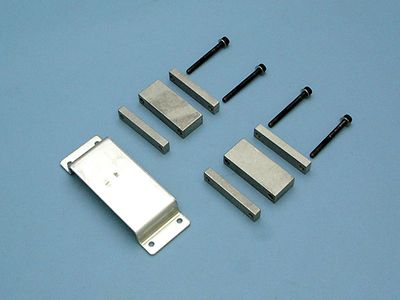

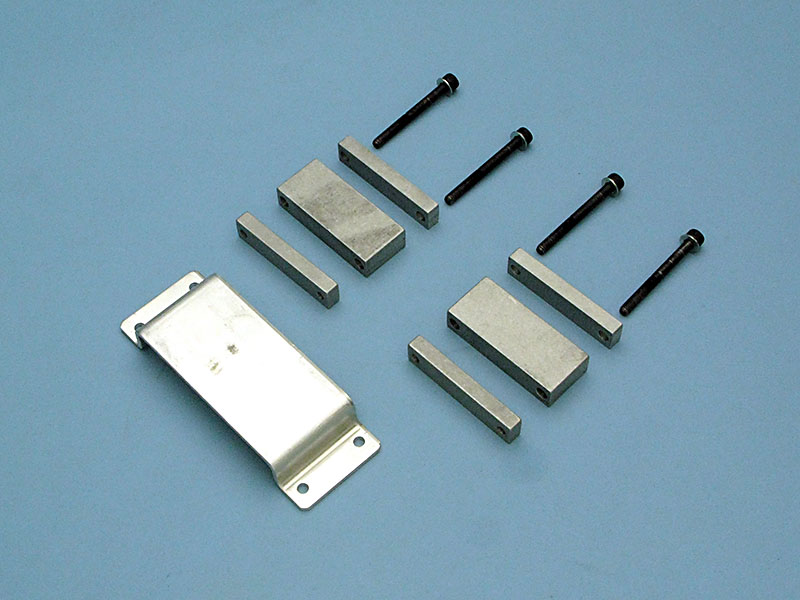

パーツ構成はこのようになっています。
これにアレンキー1本がセットになっています。

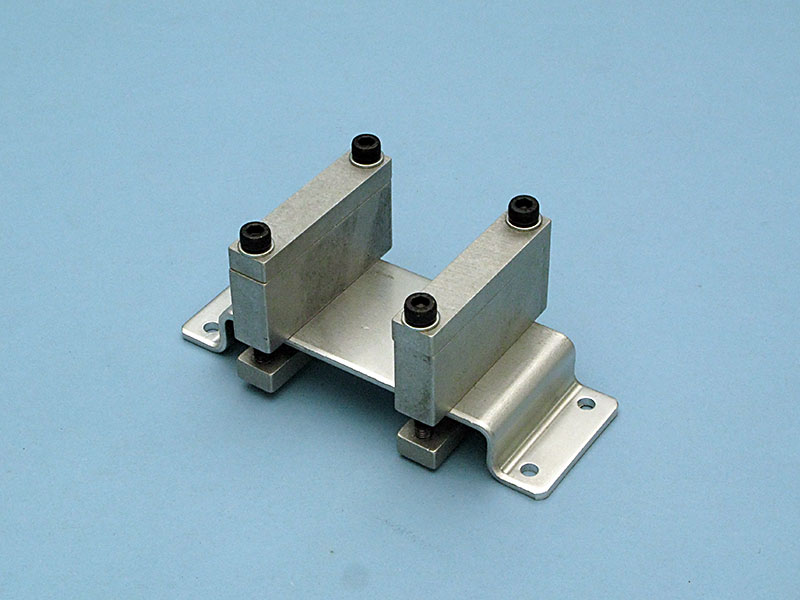

組み立てると、こんな形になります。

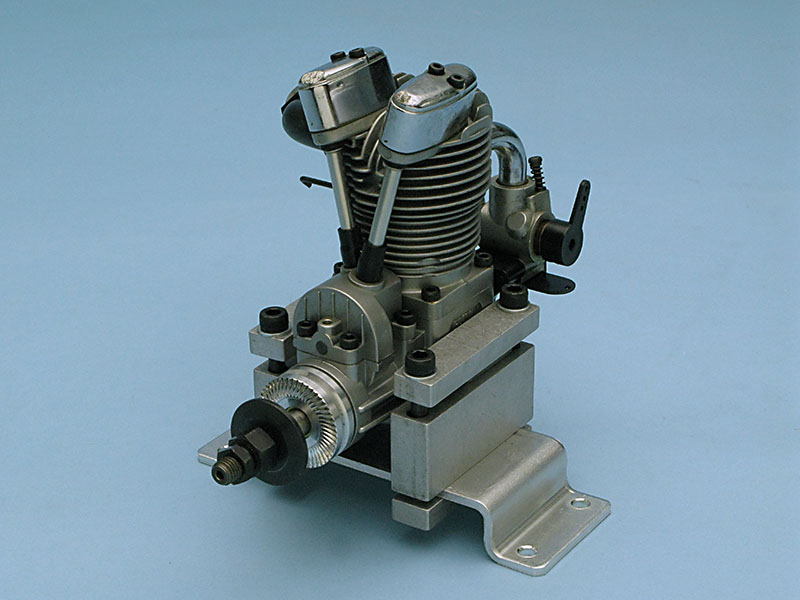

手元にあったSAITO FA-72を積んでみました。このようにして、金具で挟み込むように固定します。
M5のキャップボルトは、付属のアレンキーで締めてもいいですが、当店オリジナルの 4mmロング六角レンチでしっかり固定することをお勧めします＾＾

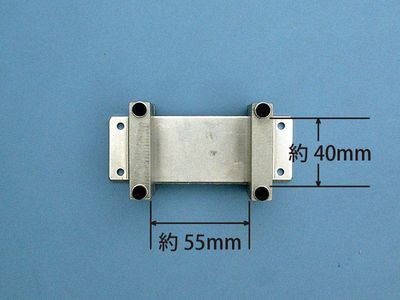

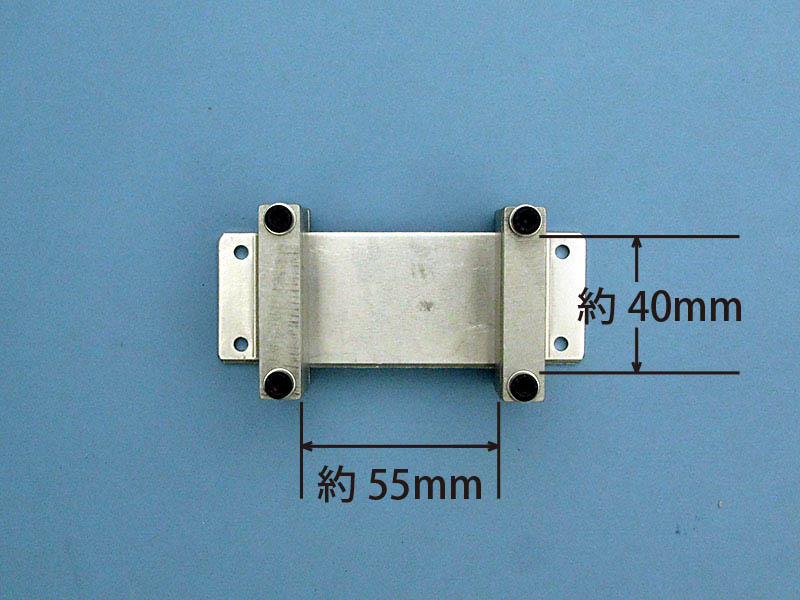

クランクケース幅が約55mm、長さ約40mmのエンジンまで使用が可能になっています。(付属のビスでは高さは25mm位まで入ります。)

エンジンの取り付け方はこれでOKですが、この先が重要です。
実際にエンジンのテストやブレークインをするのに必要な台は、どのように作るのか。
そのように、お客様からお問い合わせがあったんです。

ということで次回は、テストベンチの台を作る際のポイントをご説明しようと思います。
お楽しみに。







バッテリー逆接防止のために。

ラジコンを長年趣味にされている方や、電子関係、自動車関係など、
バッテリーをよく扱うお仕事の方にとっては当たり前すぎる話かもしれませんが・・・

原則的に、バッテリーの端子はプラス極が赤色、マイナス極が黒色に色分けされています。
もちろん当店取り扱いのリポバッテリーもスピードコントローラーも同じです。

そして、ラジコンのパーツには逆接防止回路がついていないものが多く、一瞬の逆接がパーツをダメにしてしまうことがあるんですよね。だから、逆接は厳禁です。

私は、赤と黒どっちがプラスかマイナスか迷ってアタフタすることがあって困っていました。
何かいい方法はないかなと思い、「マイク」という合言葉を作ってやっと覚えました。
マイナスの「マイ」と黒の「く」で、マイクです。
お友達にビギナーさんがいらっしゃったら、ぜひ教えてあげてください。

といっても、ESCとバッテリーを繋ぐ時など、ほとんどの場合は、同じ色どうしを繋げればいいんですが、

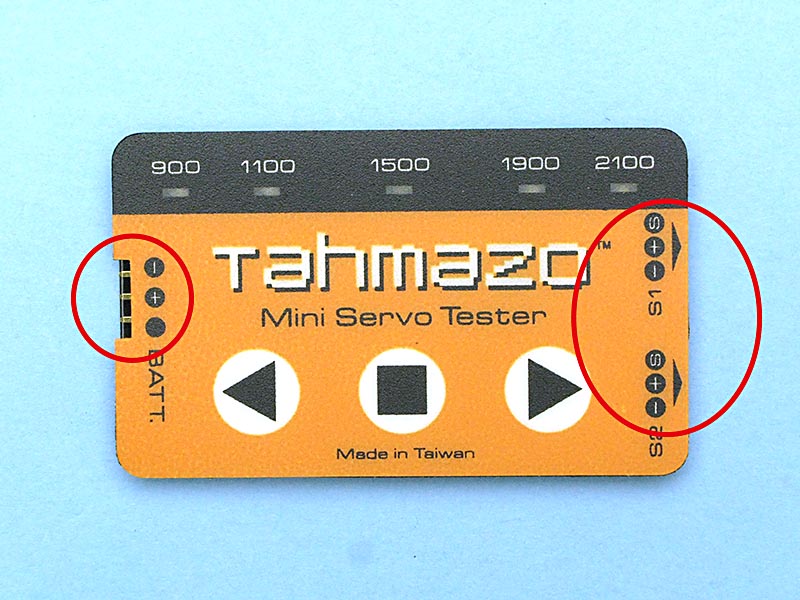

前回チェックしたTahmazo　サーボテスターなんかは、色分けがされていませんので、やはり赤と黒どちらがプラスかマイナスか、ちゃんと頭に入れておく必要がありますよね。

リポバッテリーの逆接やショートは、本当に危険です。
合言葉はともかく、逆接の防止のためには色々と工夫をしておかなければいけません。

たとえば、リポバッテリーとESCの接続の工夫。
「リポの赤黒両方にメスコネクタ」なんていうつなぎ方は、私は絶対お勧めしません。

「同じ色どうしを繋げばいいんでしょ、何がいけないの？」と言われてしまいそうですが、
同じ色を繋ぐと、頭では分かっていても、ふとした一瞬にやってしまうのが、人間です。
そんな一瞬でバッテリーやESCを壊してしまうのは、勿体ないですし、周囲に危険が及ぶ可能性もあります。

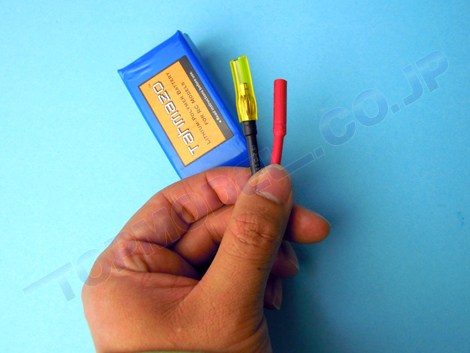

私は、写真のように、オスメスを使い分けておくことを鉄則としています。
(もちろん、ESCの黒にはメスコネクタ、赤にはオスコネクタです)
こうしておけば、逆接する危険性が大幅に減ります。

とにかく、「逆接なんてするわけないじゃないか」と過信せず、しっかり工夫と対策を施して、
1にも2にも安全第一で、ラジコンライフをお楽しみくださいね＾＾

それと、「マイク」、忘れないでくださいね。







TOPMODEL 15分 エポキシ接着剤

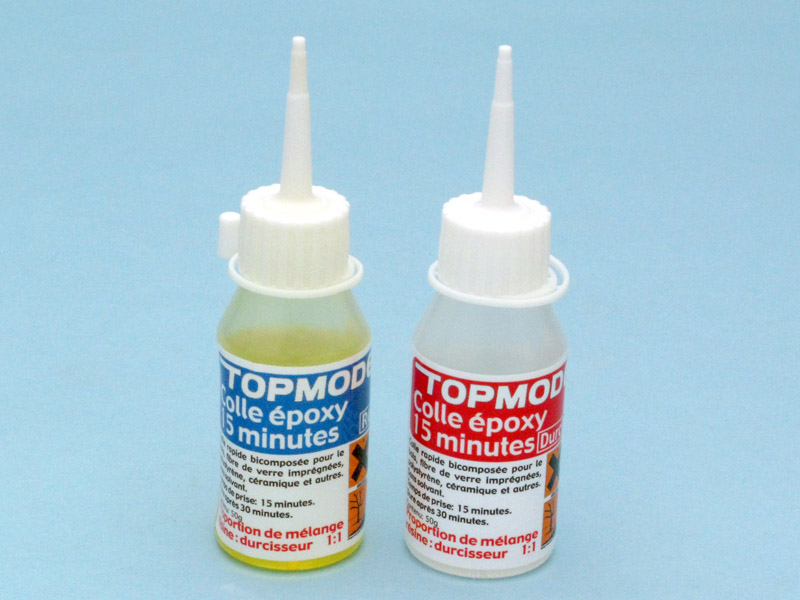

ショップオリジナルの商品として販売中のTOPMODEL 15分 エポキシ接着剤は、
日本ではあまり見られない15分硬化タイプのエポキシ接着剤です。

ボトルにはフランス語で
木材、ガラス繊維、ポリスチレンやセラミック等用の短時間型2液式接着剤。
といったことが書かれています。
最低限必要な固着時間は30分です。

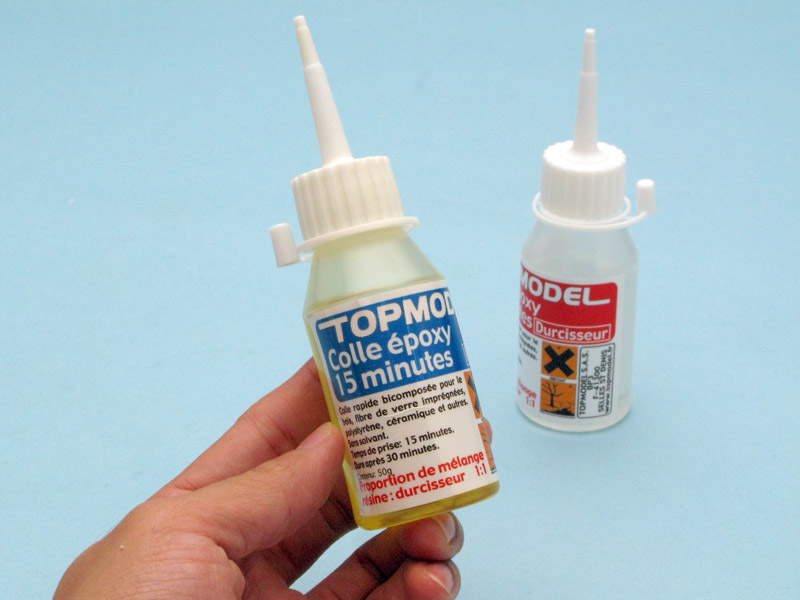

左側の黄色い液が樹脂、右の無色の液が硬化剤です。
重量を正確に量って1:1で混合することで、約15分後から硬化が始まります。
ただし、前回の記事でも触れたように、こちらも化学反応型接着剤ですから、
低気温下では硬化時間は数倍になり、また真夏などの高気温下では
硬化時間は短くなると思われます。混合、固着後にヒートガンなどで加熱するなど、
より強力な接着力を得るための工夫はすべきでしょう。

また前回紹介したチューブタイプのエポキシ接着剤と決定的に違うのは、粘度の低さです。
粘度が低いということは、染み込みやすいということでもありますので、
バルサなど、木材同士の接着にはうってつけでしょう。
肉盛りや穴埋めなど、垂れて欲しくない場所に使う場合にも、
たっぷりとマイクロバルーンを混ぜてやればOK。

マイクロバルーンはウルトラマイクロバルーンとスーパーマイクロバルーンを
ラインナップしていますので、過去の比較記事を参考に混ぜるものを選んで下さい。
スーパー？ウルトラ？その1　スーパー？ウルトラ？その2

オススメです。是非使ってみてください。







エポキシ接着剤、使い方のツボ。

このブログの製作系記事の時によくお世話になっている、エポキシ接着剤。

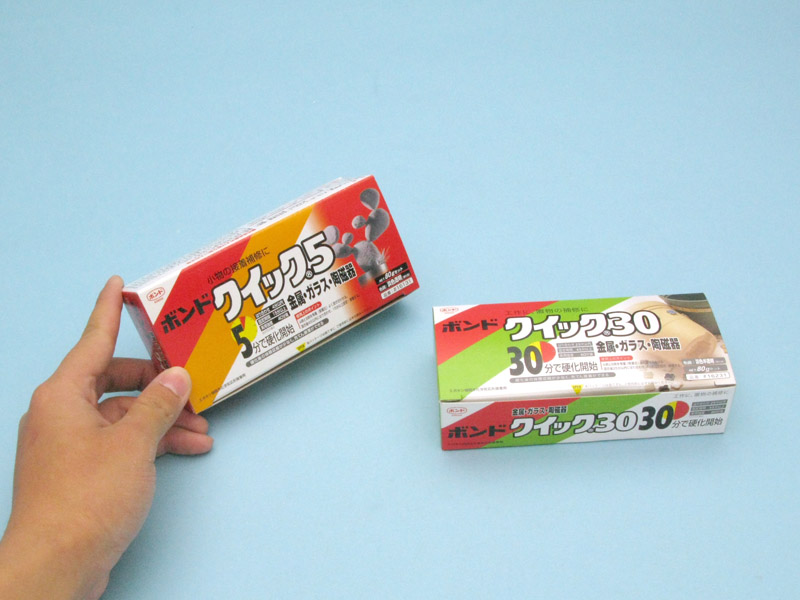

こういった「5分硬化タイプ」と「30分硬化タイプ」が一般的かと思います。

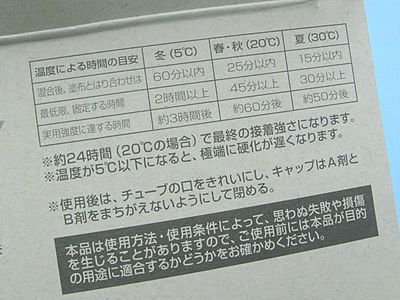

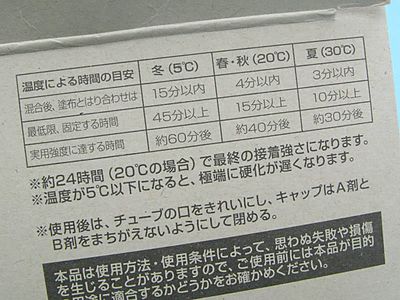

蓋の裏には、温度による時間の目安が書かれています。こちらは5分タイプです。

これは30分タイプ。

エポキシ接着剤の使い方にも、いくつかツボがあります。
まず、エポキシ接着剤は化学反応型の接着剤ですので、
使用する環境の気温の違いが作業効率に直に関係してきます。
上の画像でも書かれてあるように、5℃以下のような極端に寒い環境では、
しっかり接着するまでに、20℃の場合の何倍もの時間がかかってしまいます。
ですので、なるべく暖かい環境で作業するのが効率よく作業するためのポイントです。

もう一点が、5分や30分という表記時間は、20℃下で「硬化が始まる」時間だということ。しかしこれは、ただ単に5分以内に接着物を貼り合わせればいいというわけではないのです。
特に木材の場合、しっかりとした接着には、「浸透」という要素が欠かせません。
硬化が始まる直前に貼り合わせるだけでは、浸透するまでに硬化してしまい、
思うような接着効果が得られないことがあるのです。

硬化が始まる時間より余裕を持って、素早く樹脂と硬化剤を混合し、
貼りあわせて、しっかりと固着させておくのが必須です。
そして硬化が始まるまでに、ドライヤーなどで加熱してやり、
浸透と化学反応の両方を促してあげるのが、実は隠れた大事なポイントなんです。
これをやるのとやらないのとでは、接着力も効率も全然違います。
低い気温下では特に、接着剤自体が硬くなりやすいです。
それを解すためにも、ドライヤーで熱するのは効果的です。
(ただしヒートガンで長時間熱しすぎると、急激に反応が進んでしまうので注意が必要です)

是非、参考になさって下さい。





ネジ周りに使える接着剤。

前回は、ネジロックについてご紹介をしました。
今回は、ネジロックを使いにくい細いネジや、タッピングビスに使える接着剤や
ちょっとしたテクニックをご紹介しちゃいます。

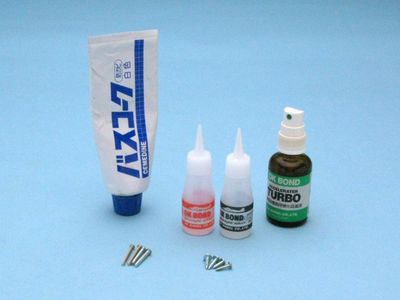

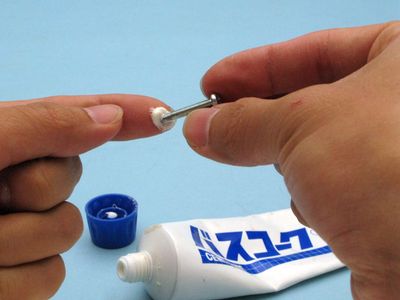

まず、細いネジのゆるみ止めの方法です。これには、ネジロックの代わりに、
バスコークなどのシリコン系充てん剤や木工用ボンドなどが使えます。
木工用ボンドは水を含んでいるので、錆びて外せなくなる鉄ネジには使わないほうがいいでしょうね。

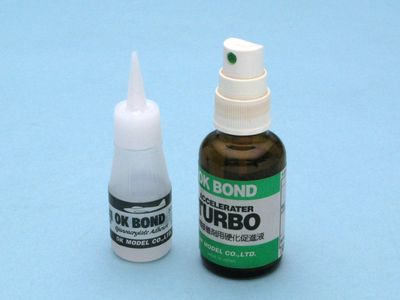

次に、タッピングビスとベニヤやプラスチックの組み合わせに使えるのは、OKボンドです。

例えば、サーボをベニヤ製のサーボベッドに取り付ける際に、穴が崩れてネジが効かなくなったりした場合は、
そのネジ穴にOKボンドを少量流せばネジが効くようになります。

また、例えば主翼を胴体にタッピングで止める際、完璧だったはずが、
よく見ると主翼がすこ～し斜めに付いている時など
「１ミリでいいから穴をずらしたい！」なんていう時(経験談)。

そういう時は、写真のように、「穴をずらしたい方向の逆側」に
OKボンドHWを少し流し、OKボンドターボで固まらせて壁を作ります。
OKボンドが硬化すると、プラスチックのような、アクリルのような結構硬い物質に変わるので、
それからタッピングビスをねじ込むと、少しだけネジ穴をずらすことができるんです。
こういうテクニックって、知らない人からしてみたら
「なるほど。確かに使える」と感心してしまいますよね。
機会があれば是非、初心者の方に教えてあげて下さい。







ネジロック、使い所とコツ。

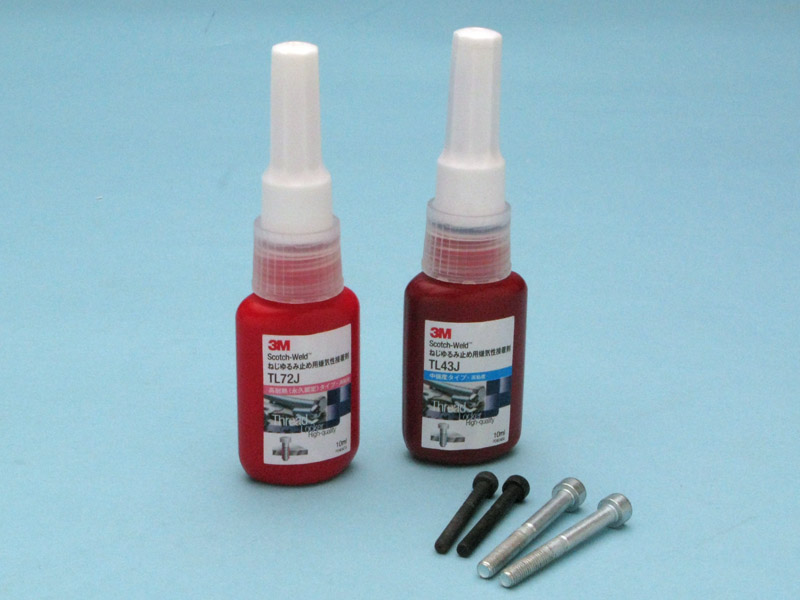

ショップで販売中の3M Scotch-Weld TL43J ネジロック(写真右、液は青色)と
3M Scotch-Weld TL72J 高耐熱ネジロック(写真左、液は赤色)。
「ネジのゆるみ止め」であることはなんとなく分かるものの、
使ったことがない方が実際に使うとなると、いろんな疑問が浮かぶのではないでしょうか。

まず、この接着剤は金属イオンに反応し(空気を遮断することで)固まる特殊な接着剤です。
つまり金属と金属の組み合わせにしか使えないんです。
ベニヤやプラスチックにタッピングビスなどをねじ込む時に使用しても、効果はありません。
また溢れ出たネジロックは、空気に触れていますので、固まりません。
金属同士が触れるところできっちり空気を遮断してやる、というのがネジロックの基本的な使い方です。

次に、どこに使うべきなのか。
中強度タイプのTL43は、
ラジコン飛行機で言うなら、カウリングやエンジンを止めるネジ、ホイルロックやスパッツ、引込脚のタイヤ止めのネジなど。
高耐熱タイプは、マフラー固定用のネジ。
というように、場所によって使い分けるのが賢い使い方といえるでしょう。

また、よく聞く失敗談として
「接着力が強すぎて、外そうとしても外れない。ネジが折れてしまった。」というのがあります。
この失敗の原因は、使用したネジロックのタイプ、またネジの太さと、量の3つが挙げられます。

まず、高耐熱タイプは高強度とも書かれていますので、細いネジに使うのは要注意です。
もし、外す必要が生じた場合は、ライターや半田ゴテで高温になるまで熱してやらないと、難しいでしょう。

さらに、高耐熱でないタイプでも、M2やM3といった細いネジに使用してしまうと、
外す際の力でネジに負担がかかり、折れてしまうケースが多々あります。
そんな時も、同じように高温になるまで熱して、ネジロックを柔らかくして外すようにして下さい。

最後に、使用する量は、ごく少量で構わないという点です。

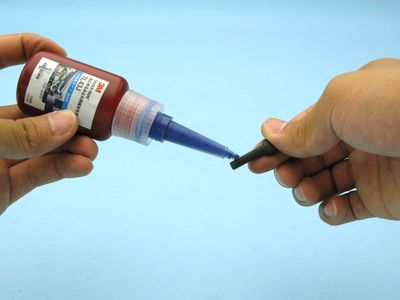

ねじの軸の先方にちょんちょんとつけるだけで、充分効果が出ます。
ネジ軸の全体にべっとり付ける必要は、全くありません。



ところで、実は、ネジロック以外にも、ゆるみ止めに使えるものは結構あるんです。
また、次の機会にそれをご紹介するとしましょう。







混合燃料を作ってみた。

ガソリンと、エアロシェル プラス2 (1qt.入り)で、DLEエンジン用の混合燃料を作ってみました。

オイルって、こんなもんなの？というような、サラっとしたオイルです。
推奨混合比の30:1になるように、Kickit メスシリンダー 100mlできっちり計ります。
今回はガソリン2リットル分を混合燃料にしますので、
オイルは67cc(厳密に言えば66.66ccなので、67ccよりちょっと少なく)用意しました。

ガソリンは、ガソリンスタンドにこのような携行缶を持参して、買ってきます。
灯油とは違い、ポリタンクを持って行っても、入れてくれませんので注意して下さい。
また、セルフスタンドで自分で入れようとしても、断られます。
必ず、スタンドのスタッフに入れてもらって下さい。

目盛り付きのポリ容器にガソリンを入れます。
金属の容器では容量が確認できませんし、
不純物が混ざっている場合もありますので、一旦中身が見えるポリ容器に移します。
こういうポリ容器には、長時間ガソリンを入れてはおけません。
今回はガソリンの量や不純物を確認するためだけに使いました。
絶対にこういった容器でガソリンや混合燃料を保管するのはやめて下さいね。

計ったオイルを混ぜます。

そして、金属製の缶にすぐに移して保管します。

移し終わったら、必ずこの様に「混合済(ガソリン)」と日付を書いたラベルを貼っておきます。
日付の記入が必要なのは、1ヶ月以上経って酸化が進んだ燃料を使うことを防止するためです。
酸化が進んでしまうと、オイルがゲル化して、エンジンの不調の原因になります。
自作の混合燃料は、できるだけ早く使いきってしまうのがエンジンの為です。
また、作った燃料は、必ずペットやお子さんの手の届かない場所に保管してくださいね。

自分で混合燃料を作れば、市販のものを使うよりも、経済的です。
今回はガソリン2リットル分の混合燃料を作りましたが、
実際には、できる限りその日に飛ばす分を飛行場で作ることをおすすめします。
また、機体に給油する際、燃料フィルター(ホルダー付)やフィルター付おもりを使用することをお忘れなく。

※混合、また保管する場合、燃料の管理は自己責任のもと、厳重に行って下さい。
