収縮チューブでサーボを搭載する方法

急に季節が進んでいきなり冬に入ったような感じですが、皆さんいかがお過ごしでしょうか。
そのせいか、このところ天候不順が続き、連載中のPIXHAWKのフライトテストも思うように進んでいません。
そこで、今週はちょっと趣をかえてグライダーネタで行ってみようと思います。



さて、皆さんはグライダーの薄い翼にサーボを搭載するのにどのような方法をとられていますでしょうか。
写真のように薄く窮屈なスペースにエルロンサーボやフラップサーボを、比較的簡単に横積み（平らに積む）するにはどうすれば良いかというのが今日のテーマです。



そこでご紹介するのが当店オリジナル商品のサーボ取付収縮チューブを使う方法です。

なお、この方法では一旦取り付けたサーボを付け替えるというのはなかなか面倒ですので、作業の前にはサーボが正常に動くか、作業前に必ず動作チェックをしておいてください。
それと、サーボのコントロールホーンは、ほとんどの場合は作業後に取り付けたり取り外したりたり出来ませんので、事前にリンケージをきっちりと行い、仮付けをしてエルロンなど動翼の動作巾のチェックをきちんとしておく必要があります。

さて、このサーボ取付収縮チューブですが、上写真左の黄緑色の「TOPMODEL サーボ取付収縮チューブ　幅56mm長70mm 3枚入」と右側、ブルーの「TOPMODEL サーボ取付収縮チューブ　幅41mm長120mm 2枚入」があります。

まず、こちらの「TOPMODEL サーボ取付収縮チューブ　幅56mm長70mm 3枚入」は折径（折りたたんだ時の横幅）が56mmです。当店で取り扱っているウイングサーボTahmazo TS-D1022MGを入れてみるとすんなりとうまく収まりました。もちろんTahmazo TS-D1016MGもほぼ同じサイズですから問題なく使えます。



一方、こちらは「TOPMODEL サーボ取付収縮チューブ　幅41mm長120mm 2枚入」にTahmazo TS-1014を組み合わせてみました。
Tahmazo TS-1014はウイングサーボに代わって中、小型機のエルロンによく使われているサーボです。こっちのほうは、上のようにすんなりとは入りませんでした。測ってみるとTahmazo TS-1014は外周84mm（「耳」も含む）で、チューブの外周は82mm（折径41mmの倍）です。
計算通りですとチューブの外周が2mm不足する勘定ですがグライダーマニアの多くはサーボの「耳」を取って使われるので、その方法なら全く問題無いのですが・・・。



でも、そこを何とか「耳」をつけたままで、ということでやってみたら、入りましたよ。
一つ上の写真の感じで、サーボを少し斜めにしてサーボの下側（写真では左側）から、両方の耳にチューブが被さるようにダマしダマし被せます。フィルムは少しは伸びますので、そのあたりを加減しながら入れていきます。
まあ、とにかくピッチぴちですけどね。
両耳にチューブが被さったなら、残りのチューブをサーボホーンの下あたりまで被せます。下側はサーボより10mmぐらい大きめに残して余分を切り取ります。



次にチューブをヒートガンかドライヤで収縮させます。
あまりしつこくやるとチューブが破れたりサーボのケースが熱で変形したりしますので、慎重に、様子を見ながら収縮させます。
写真ではまだ少しシワが残っていますが、これくらいは全く問題ありません。



これを翼に固定するのですが、私は写真の接着剤を使っています。
瞬間接着剤でもよさそうなものですが、翼上面の裏側はまっ平らではありませんのでサーボと翼のプランクを密着させることが出来ません。
そこでこの接着剤を、サーボ（チューブ）の中央付近に少し盛り上げるように塗り、翼の中に入れます。
今回使用した接着剤はすぐに固まりませんので、正しく位置決めをした後でチューブが翼の裏面に接触している部分、数カ所に瞬間接着剤をチョン、チョンと流し込んで固定します。



取付の終わったところです。
翼の中にコンパクトに収まりました。

ところで、万が一、取り付けたサーボが故障したときはどうするんですかって？
その時は見えている部分のフィルムを切り開いてサーボを取り出します。翼の中に残ったフィルムはサーボの平面型に合わせて残しておきます。そのあとで、これまでと同じようにチューブを被せたサーボを元の位置に置き、こんどは瞬間接着剤で接着します。
最初に取り付けたときよりフィルムの厚みだけ翼の下面に近づいてきますが、普通はこれぐらいは問題ないはずですよね。











TOPMODEL バラスト用 1mm鉛球

吸い込まれるような秋の空、ラジコンにはうってつけの季節真っ盛りの昨日、今日ですが皆さんいかがお過ごしでしょうか。
グライダーで大空を気持ちよくソアリングしておられる方も多いと思いますが、今回はそんなグライダーマニアのための一品をご紹介させていただきます。

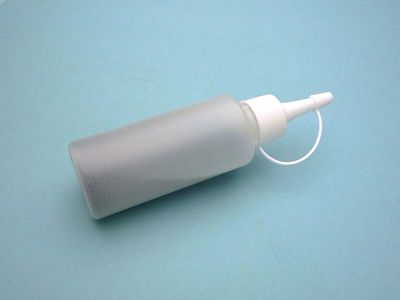

この何でもないボトル、接着剤やマイクロバルーンで見慣れたものですが、中身はグライダーの機首に詰める直径約１mmの鉛玉です。こんな小さな鉛玉はなかなか手に入りにくく、釣具店でも売っていないと思いますので商品化してみました。
商品名は「TOPMODELバラスト用　1mm鉛球　500g入り」です。
長方形の板や魚釣り用のおもりと違って粒が非常に小さいのでちょっとした隙間や複雑にカーブした部分にも隅々まで埋め込むことが出来ます。もちろんグライダー以外にも使用することが出来るので重心位置の調整に重宝します。ボトルにはこの小さな鉛玉が500g入っています。

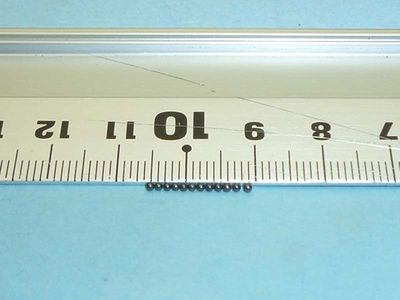

実際に中身を出して見ました。直径約1mmの玉は思ったより小さいですね。ですから、ちょっと油断するとバラバラと容器や手の中からこぼれ落ちて床に転がってしまうので油断できません。

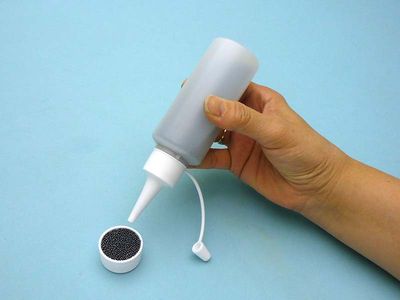

そこでこのような容器に入れる事にさせていただきました。狭いところに入れたり、微調整するのに便利です。
ノズルの先の削り具合で出口の太さを調整できます。これなしではなかなか思うだけの量を取り出しのに苦労するはずです。



突然ですがこれはありふれた500mlペットボトルのキャップです。これを升にして今回の鉛玉の1ml（１cc）あたりの重量を測ってみることにしました。ちいさな玉ですが間には隙間が出来るので実際の重さはどんなものか興味のわくところです。

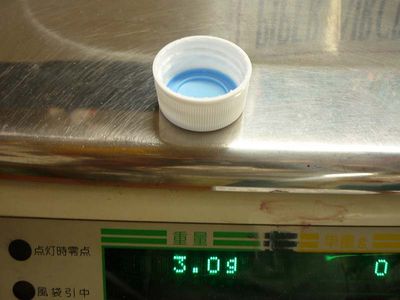

まずキャップの重さを計ります。ご覧のように3.0gと出ました。写真は省略しますが、次にこれに水を一杯入れたところ10.0gとなりましたので今回使用したキャップの容量は7mlという勘定になります。



ここに鉛玉をスリキリ一杯詰めてみました。ここでも容器の先のノズルが役に立ちました。

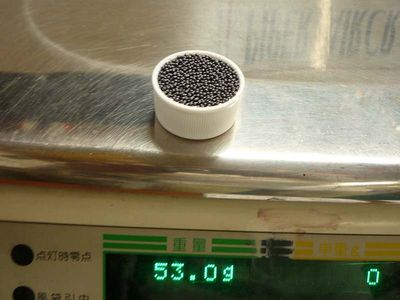

結果は写真の通り53.0gで、キャップの重量3gを差し引くと50gという勘定になります。
ペットボトルのキャップの大きさや構造はまちまちですからすべてのキャップが同じとは言えませんが、一応の目安としてください。

さて実際にはこの鉛玉を固定しなければなりませんよね。
固定するには店主はエポキシ・変性シリコーン樹脂系弾性接着剤という長ったらしい名前、商品名の例ではセメダインEP001というものを使っています。
エポキシの強さとシリコン系接着剤の弾力性を兼ね備えているのでショックではがれにくく、オモリのように固くて重いものをグラス胴の中などに固定するのにうってつけです。

それと、大きなスペースですと大きなオモリと併用する方が全体として隙間が少なくなりオモリとしての効率が上がる場合もあります。

バラストを効率よく詰め込みたいと思っておられる皆さんはぜひこの「TOPMODELバラスト用　1mm鉛球　500g入り」を一度お試し下さい。



マルチプレックス スケールパーツ（その２）

ドイツ　マルチプレックス社のレアなスケールグライダーパーツ第二弾（と言っても続編はありません）は、計器盤以外のディテールアップパーツです。



まずは、グライダーのキャノピーのサイドについているスライドウインドウ、小窓ですね。
実機には欠かすことが出来ないものですが、スケール化はなかなか難しいものです。まして前後にスライドさせるとなるとなおさらです。
このスライドウインドウセット、1/3スケール用と1/4スケール用があり、スライドレールも付属していますので実機のように開閉できるスグレモノです。
写真でお分かりのように、キャノピーの曲面に合うように僅かにウインドウが湾曲しているのに注目してください。
スライドレールを固定する小ネジも付属しています。
比較的「見せ場」の少ないスケールグラーダーではコックピット内部と並んで非常に気になる部分ですよね。
このパーツを使って、あるいは参考にしてディテールアップにチャレンジしてください。



次は、計器盤とともにディテールアップの定番ともいうべきシートベルトのパーツです。
上写真は1/3サイズのシートベルトキットです。
たとえ1/3スケールの大型モデルと言っても、バックルなどは相当小さいサイズになるので、ピシッと形を決めて、しかも同じものを複数個作るのはなかなか至難の技になります。
それが、ご覧のように細かく再現されています。また、ベルトは12mm巾の布テープが入っています。



こちらは1/5サイズのシートベルトです。さすがに1/3スケールのものほど細かいパーツは再現されていませんが、
おまけ？に操縦桿や計器パネルがついていますのでお買得かもしれませんね。



最後は1/3.5～1/4スケールサイズの操縦桿セットです。操縦桿にはブレーキレバーもちゃんとついています。
実機グライダーを良くご存じのマニアには堪えられない逸品だと思います。



番外編としてスケールパーツではありませんが、同じマルチプレックス社製商品という事で今回入荷したコネクタのご紹介をさせていただきます。
こちらは本家MPXコネクタです。MPXとはもちろんマルチプレックスの略称ですね。
互換商品があちこちから出ていますが、こちらは間違いなく純正品です。
６ピンコネクタですから、配線のやりかたによってサーボ２個から4個までの配線を延長したりすることが出来ます。
本物の信頼性、クォリティにこだわるマニアにお薦めの品です。

ということでマルチプレックス商品を２回にわたってご紹介させていただきました。
少数入荷のものもありますので。気になる方はお早目にご購入ください。





マルチプレックス スケールパーツ（その１）計器盤

昔懐かしい（？）マルチプレックス社製のスケールパーツが少量ですが入荷しました。

本家ドイツのマルチプレックス社のHPを探しても見当たりませんので絶版品と思われます。
現物はかなりの間休眠していたもののようでビニール袋や口紙には時代感がただよっています。

そんな細かいことは気にしない、とにかくこれを探してたんや！とおっしゃる方、ぜひご一読ください。

まず今回ご紹介させていただくのは計器盤シリーズです。
サイズは1/3スケールのグライダー用、1/4スケールのグライダー用、そして1/5のグライダー・軽飛行機用の３種類です。

すべてこのようなビニール製の袋に入っています。
写真は一番大きな1/3スケールのグライダー用計器盤セットです。
1/4スケールのものも大きさが異なるだけでほぼ同様の内容です。

中身はと言いますと、今日ご紹介する３種類はすべて同じスタイルで、プラスチック成型のベースとステッカータイプの計器盤が入っています。この計器盤は打ち抜き加工がしてあるので、丸くハサミで切り取る必要はなく、きれいに丸い形に取り外すことが出来ます。



1/3サイズグライダー用計器盤のアップです。
クリックして拡大画像を見ていただくとお判りのように、細部までくっきりと再現されています。
サイズは1/3サイズの場合、大きい方が直径24mm、小さい方が直径16mmです。

1/4サイズはこれより少し小さく（当たり前ですが）、大きい方が直径18mm、小さい方が直径12mmです。



このメーターパネルを貼り付けるプラパーツのアップです。
メーターを取り付けるダミーのビスも再現されていますね。
中央に見えるのはボリュームつまみやレバー類のパーツですね。



一方、こちらは1/5サイズのものです。
1/3、1/4サイズがグライダー用と銘打っているのに対し、こちらはスケール機用となっています。
大きい方が直径約14mm、小さい方が直径約10mmです。

これは上の黒いステッカーの裏面(裏紙)です。
各メーターの説明というか、名前が書かれています。この中にはタコメーターとか油圧計なども含まれていますので、グライダー以外に1/5クラスの軽飛行機などのスケール機に使う事が出来るということですね。



こちらは1/5サイズのプラスチックパーツです。このサイズのみ、プラスチックパーツが２セット入っていますのでお買い得？とも言えます。



ご紹介したマルチプレックス製スケールパーツ、まだご紹介していないものが残っています。
キャノピーに取り付けるスライディングウインドウやハーネスキットなど、少量ですがこまごまとしたものがあります。
次回をご期待ください。

売り切れごめん、早い者勝ちですよ。

ところで、ショップのトップページにバナーを貼らせていただきましたが、只今「サマーセール」開催中です。また、同時に「10，800円以上お買い上げで送料無料キャンペーン」も実施中です。

ぜひサマーセール会場にお越しください。



瞬間接着剤用ノズルの使い道？

先日TOPMODELオリジナル商品として「瞬間接着剤用ノズル15本入り」を発売させていただきました。

写真のように半透明で先が細くなったチューブ、OKボンドなどの瞬間接着剤のボトルの先端に取り付けて使います。
瞬間接着剤をコーナーや隙間に少しづつ量を調節しながら 流し込みたい時には絶対必要ですよね。特に粘度の低いシャバシャバのOKボンドFXやMPを思ったとおりに流し込む時には欠かすことが出来ません。

ところがこのノズル、細くなっている部分に残った接着剤が中で固まってしまうので結構頻繁に取り換える必要があります。いわば瞬間接着剤を使う際の消耗品のようなものということで、今回15本入りで税別300円と格安価格でご提供させていただいたわけです。

が、今回のお話はノズルのご案内ではなく、あるグライダーマニアからの情報で、このノズルのちょっと変わった使い方のご紹介です。

最近のプロポはほぼ2.4GHzになってきました。このプロポ受信機のアンテナですが、アンテナの役割をするのは先端のほんの数センチだけで、その部分が折れ曲がっていたりすると感度に影響するということです。
下 の写真はJRさんのRG712BXというダイバーシティアンテナを装備した受信機ですが、ご覧のように左側にアンテナ線が2本出ています。
このアンテナ線 の先端、黒い部分から先（左側）が曲がっていると良くないという話なんですね。
そこで、この瞬間接着剤用ノズルの出番です。

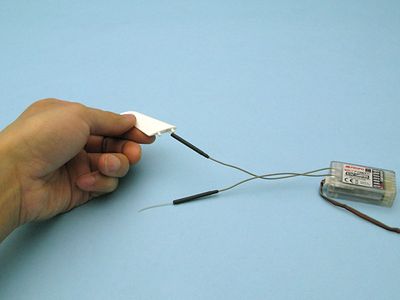

写真に見える上側のアンテナに瞬間接着剤用ノズルを被せてみました。



このアンテナ部分の先端を拡大してみるとこんな具合です。
ノズルの細い部分とアンテナの先端の太さがほぼ同じというだけでなく、太い根っこの部分もアンテナの黒い部分の太さとほぼピッタリなんですね！
写真のようにかぶせるだけ。どうです、ピッタリでしょう。
こうすることによって柔らかいアンテナ線がノズルで補強されることになり、具がいっぱい詰まっている細いグライダーの機首の中に押し込んだ時に先端がぐにゃりと曲がってしまう事を防ぐことが出来るんです。
もちろん強度に限度はありますが、裸のままで押し込むよりはずっと楽に、スマートに中に入れることが出来るはずです。

瞬間接着剤用ノズルの思いもかけない使い方、これもラジコンモデラーの豊かな発想の賜物ですね。

グライダーマニアのあなた、一度お試しください。











RL カーボン折ペラ

OK模型のプロペラのブランドにRLというのがあるのをご存知でしょうか。
すでに大型エンジン機用木製プロペラがリリースされていますが、今回折ペラ用カーボンブレードが新発売されました。サイズは10インチから14インチまでの合計9種類です。

それでは、さっそく現物を見てみましょう。箱を開けるのはこのシリーズで一番大きい14x8です。
透明プラスチックのケースに入っており、裏面に取扱説明が表示されています。
こんな感じですね。

ブレードは中の台紙に固定されています。
これなら、ブレードが箱の中で踊って極薄の先端部分が欠けるという事もなさそうです。



ブレードを台紙から取り外し、もう少し詳しく見てみましょう。
OK模型の説明によると、特徴はコンピューター設計によるデザインで効率の良さと静音性を追求、その形をコンピューター制御のNC加工機で正確な金型に仕上げ、その金型に手作業でカーボンクロスを貼り付けて作り上げているそうです。

外形はこんな感じです。

ところで、このブレードはカーボンのレイアップが手作業という事で個々のブレードの重さが微妙に異なってくるのは避ける事が出来ませんので、製造元で重量チェックを行い、セットになるブレードの２枚の重量を合わせているそうです。
こちらは裏面になります。



オモテ面をクローズアップしてみました。きれいなカーボンクロスの模様が見えます。カーボン地の模様はいつ見てもカッコいいですよね。



付け根部のアップです。幅は8mm、ピン穴は3.1mmとなっていますので、Tahmazo製ブレードや他メーカーの同じぐらいの直径のブレードの標準サイズですね。実際にTahmazoの折ペラピンを挿して見ましたが少し固かったので、ブレード個々によってバラつきがあるとは思いますが修正が必要な場合があるかも知れません。



先端はこんな具合です。かなり薄いので、欠けないように取り扱いに気をつける必要がありますね。



新登場のRLカーボン折ペラブレード、入荷したばかりで当店スタッフはまだ使用していませんが、仕上がり、フォームは高性能を期待させます。

OK模型からリリースされたニュースによると、発売が近づいている2.5mクラスの「メイス２」にこのRL12x6が採用されているそうです。
機会がありましたら機体の感想に合わせてプロペラについてもレポートしたいと思います。





TOPMODEL 外部アンテナホルダー

胴体がオールカーボン製のグライダーなどに2.4GHzの受信機を搭載した場合、カーボンが電波を吸収してしまうため、短いアンテナ線を胴体の外に出す処理に困ってしまいます。

また出したアンテナ線を胴体にテープなどで貼り付けてしまうと、アンテナがカーボンの影響を受けてしまいます。
細いパイプにアンテナ線を通して外に出す方法などがありますが、それでは見た目にも良くないですし、飛行中に角度が変わったり、わずかですが空気抵抗が増えてしまいます。

そこで、こんなアイテムが登場しました。

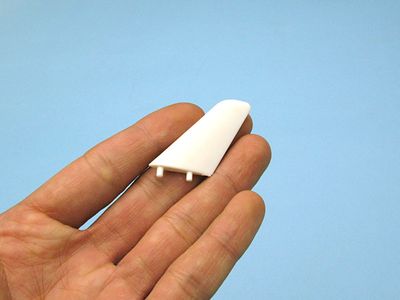

TOPMODEL 外部アンテナホルダーです。

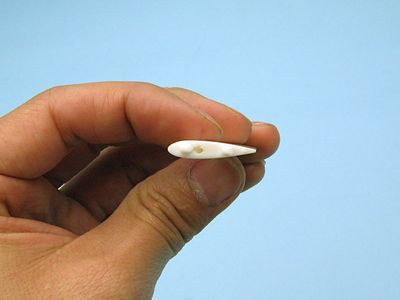

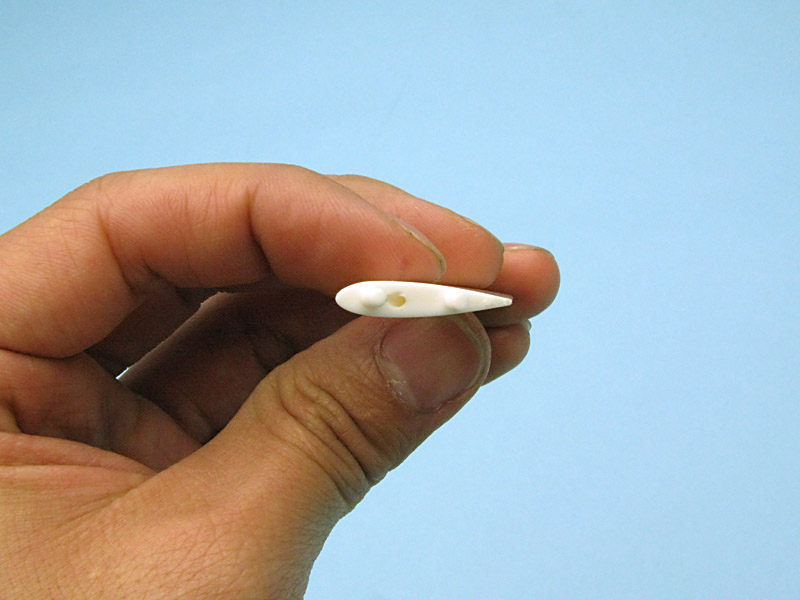

この様に、きれいな翼型になっていて、底面からアンテナ線を通せる穴が空いています。

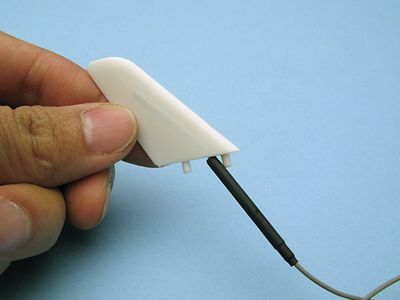

アンテナ線を、この様に通して使います。

この状態で、例えば、胴体のキャノピーの後ろ辺りに取り付けるようにすれば、見た目にもおしゃれにアンテナを処理できます。
翼型になっていますので、空気抵抗もある程度は低減できるでしょう。

取り付けにはこの細いピン2本になっています。
取り付け強度が欲しい場合は、工夫が必要ですね。
ガチガチに固めてしまうと、万一接触した時に胴体側が破損しかねないので、
個人的には、シリコン系の接着剤で取り付けるのが好いかな、と思います・・・。

国内ではあまり手に入らないアイテムです。
このチャンスに、いかがでしょうか。





Super Top Sky 2.0用尾翼セット

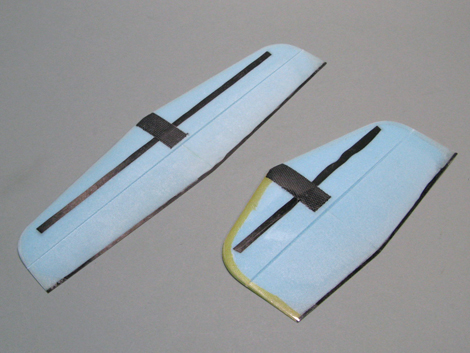

Super Top Sky 2.0用尾翼セットが入荷しました。補修用にどうぞ。



2013新春SALEもご好評いただき、ありがとうございます。

15日8：59AMまでの期間限定価格ですので、お早めにどうぞ。

ELFグライダーリトラクト

またも心憎い商品が発売されました。

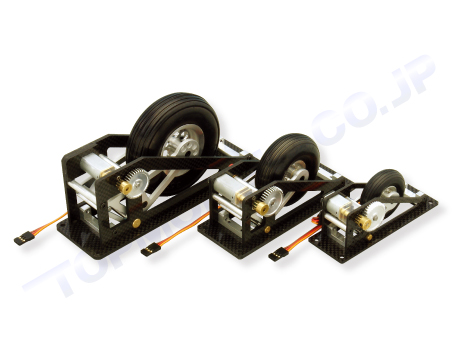

PILOT ELFグライダーリトラクト(左からL、M、S)です。

リンケージフリーのELF。

シンプルな搭載とスムースな動きが魅力的ですね。



検索したところ、偶然にも動画がUPされていましたので、拝借してご紹介します。
搭載されている機体は・・・なんでしょうか。

2012年度版のOK模型のカタログに載っている機体Xと酷似しているようですが。

機体の方の発売も期待大ですね・・・。

有りそうでなかった便利グッズ、やっと発売されました。

グライダーマニアなら使用されたことのある、MPXコネクターですが２分割翼でフラップやスポイラーの付いた機体の場合片側の翼に２個のサーボが使用されますそれを一個のコネクターで接続するときに便利なコネクターなんです。

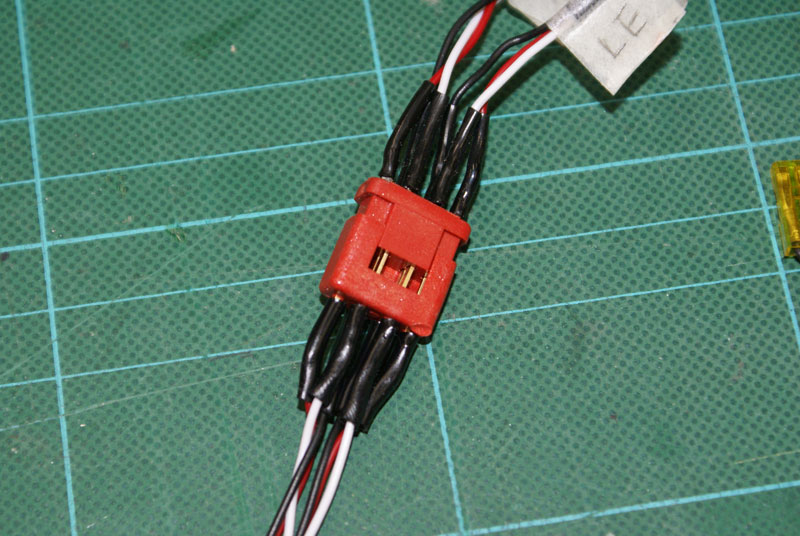

しかし、いままで発売されていたコネクターは、上の写真のようにコネクター単体でしか発売されてなかったのでこのコネクターの細い端子にサーボコードを自分で半田付けしなければなりませんでした。


この半田付けが意外と邪魔くさいんです。
端子が細いし、このごろ近くが見えにくくなってきたし、コードが細いので半田で熱をかけすぎるとコードの皮膜が溶けるしとこれを両翼で２４箇所もやらなくてはならないしそれぞれシュリンクもしないといけないし、ちゃんと取り付けたつもりがオスとメスのコネクターでコードを取り付けた端子が間違ってたりとやったことある方わかりますよね。

そこで登場したのがOK模型さんからこの度発売になった「MPX延長コネクターセット」です。

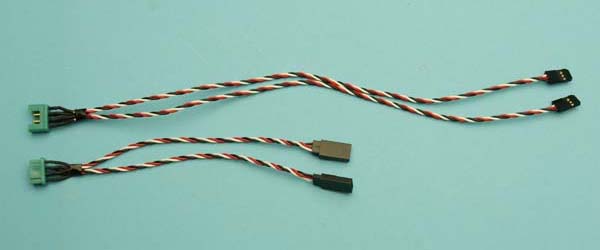

あのめんどくさいコネクターとコードの半田付けと受信機側コネクター・サーボ側コネクターも出来上がっていますのでサーボや受信機と接続するだけという優れものです。
１セットで片翼側になりますので、１機で２セット必要になります。
これを使って簡単にカッコ良くグライダーのサーボコネクターを処理しては、いかがですか。
taishoもお勧めの便利グッズです。
