キットレビュー OK模型「ラベンダー」

ラジコン専門誌でも紹介されているOK模型の新作バルサキット・モーターグライダーのラベンダー、品薄という事で希望数が入荷せず、お店に出してもすぐに売り切れてしまう状態が続いていたのですが、ようやく十分な量が入荷しました。

そこで、今回はこのラベンダーのキットを簡単にご紹介させていただく事にしました

OK模型が最近力を入れている、バルサキット組み立て入門者にも取り組みやすい飛行機のシリーズという事で、本当に初めてバルサキットの組み立てに挑戦される方向けの「オリンピア」の次に位置するレベルの機体です。



キットの中身はというと、バルサ板やベニヤ板にレーザー加工を施した翼や胴体のパーツがメインで、あとは前縁材やスパー材などの棒材が入っています。
そのほかはピアノ線のリンケージパーツが入っていますが、機体が比較的小型ですので、こじんまりとシンプルにパッケージされています。
もちろん、日本語の組立説明付き原寸大の印刷図面も入っています。最後にご説明しますが、この図面こそがキットの大きな特徴になっているんです。



キットの中身ですが、バルサ板やベニヤ板には写真のように精密なレーザー加工がされています。
写真はベニヤパーツですが、ご覧のようにパーツがびっしりと並んでいます。取り外すときに細い部分が折れないように細心の注意を払うのはもちろんですが、その前に部品の記号と番号を正確に書き込んでおくことが大切です。
先にバラバラにしてしまうと、よく似た部品が多いのであとで部品名が判らなくなるという羽目になってしまうので要注意です。



その部品名を記入する時に使うのがこの図面（設計図）です。
ご覧のように、原寸大（実物大）の機体の図面とともに、レーザーカット部品のレイアウト図、そして写真入りの組み立て説明書がびっしりと書き込まれています。

この図面、特に組立説明書の部分は文字が小さくて見るのがツライと思っていたのですが、OK模型が新しい試みとして、組立説明書をホームページからダウンロードできるようにしているのを知りました。

これは画期的な事ですよね。

その場所がこちらです。
PDFファイルになっていますので、ダウンロードしてタブレット端末に表示することが出来ます。ですから、画像や文字を拡大表示することが出来、置き場所を選ばないタブレット端末で説明書を見ながら作業を進めることが出来ます。特によく似た形が多いレーザーカット部品のレイアウト図を拡大してみることが出来るのは助かりますね。

ぜひ一度覗いて見てください。







オリンピア 胴体を見る(2)

前回、グライダー大会観戦記でお休みしましたが、再びオリンピア箱開けシリーズに戻ります。

初めてバルサキットに挑戦するモデラーのための飛行機という事で、設計者の気遣いやこだわりをあちこちに見る事が出来るオリンピアですが、今回は胴体のプランク（板張り）について見てみましょう。

（その１）で見た通り、胴体はほぼ完成しているのですが、胴体の上面と下面にベニヤ板やバルサ板のプランク板を貼る作業が残っています。

プランク作業で注意することは、胴 体に貼るバルサのプランク材は加わる力の向きの関係で木目を胴体の縦方向（進む方向）に対して横方向にしなければならないんです。一枚の長い板をべったりと貼るのでなく、一枚一枚を貼る場所の胴体の幅に合わせてカットしなければならないんですね。当然オリンピアのレーザーカット部品もそのように一枚づつ幅が変わっているんですが、ここから先に一工夫があります。



こ れがレーザーカットされたオリンピアのプランク板です。当然のことながら、それぞれのパーツの幅が違っていますよね。そして、よく見ると、前後の端が直線でなくジグソーパズルのように異なった形に レーザーカットされているのがお判りでしょうか。この形を合わせながら板を貼ってゆくことで、貼る順番を間違わずしかも歪まずにきっちりと貼ること が出来るんですね。

組立説明書はこんな具合です。ここで、よく見ると上面のジグソーパズルの線は直線の組み合わせで、下面の組み合わせは曲線の組み合わせになっていますよね。



実物はこんな具合です。手前が直線で上面用、奥が曲線で下面用です。こうすることで、同じ幅の所でも上下を間違えたり上か下か考える必要が無くなるはずです。
ちょっとした気配りというか、設計者の遊び心が感じられるところですね。

胴体からは外れますが、同じプランクということで主翼中央部分はどうなっているかというと・・・

一枚づつ合わせ目の切り欠きの形を変えてありますね。これなら前後を間違えることなく作業が出来ます。それと細かいことですが、左右のプランクの突合せ面、一見直線のように見えますが実はここは翼の上面のカーブと上反角の加減で微妙にカーブを描いた形になります。ここをピッタリと合うように削るのはベテランモデラーでも苦労するところなんですが、オリンピアの場合はそのような形に初めからレーザーカットされていますので、多分ほとんどの方は気づかずに作業を終わられると思います。なかなか奥が深いですね。



と いう事で、４回にわたって「半生地完成キット」というあまり聞きなれないパターンの機体「オリンピアの中身を見てきました。箱を開けてざっと見ただけで も、正確に組まなければならない箇所や組立が難しい部分、そして不慣れな方が間違えやすいところがすでに出来上がっており、残った部分もこれまでのキットになかった工夫がされていますので、初めてバルサキットに取 り組まれる方にはうってつけの機体が現れたとの印象を受けました。
また、メーカーからはこのオリンピア専用のフィルムセットも発売されましたので、そちらもどんなものか近いうちにレビューを掲載したいと思っています。



さて、次回はトップモデルが販売を開始したマルチコプター「TOP MODEL F450」をご紹介させていただきます。











テトラVEGA-28 キットの箱を、開けてみた。

先日から新たに取り扱いを始めたテトラ製キット数点のなかから、小型電動機「テトラ ベガ VG-28E バルサキット」をご紹介しようと思います。

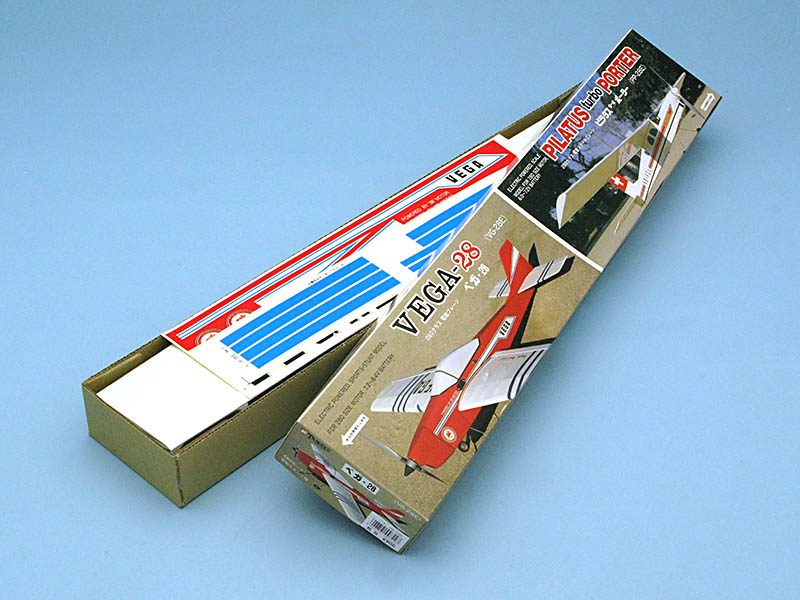

キットの全てのパーツは、11cm x 61cmほどの、小さい箱に収められています。

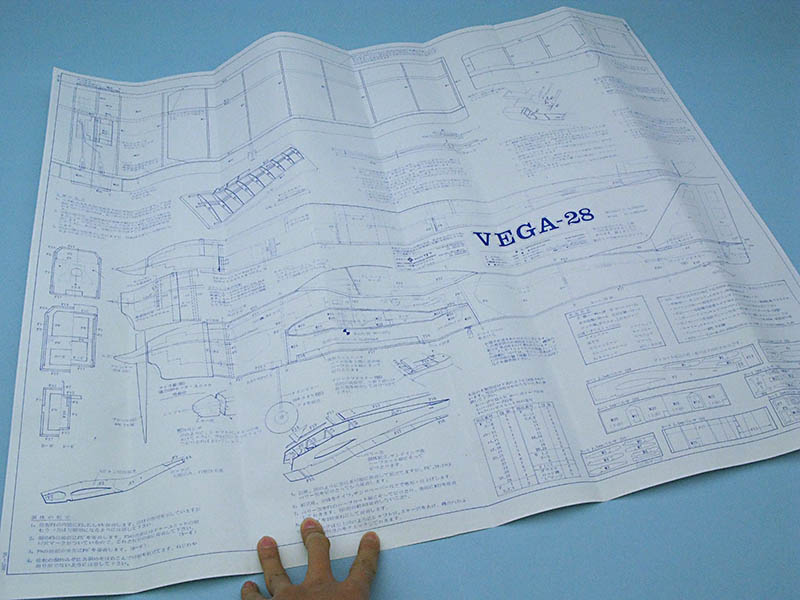

青焼きの図面が入っています。

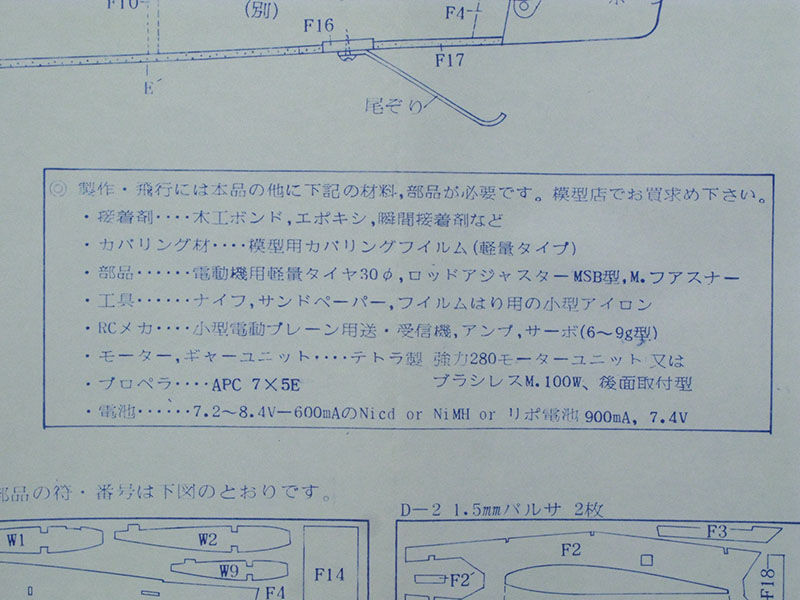

キットの組み立て、飛行に別途必要なパーツが書かれています。
30φのタイヤや、リンケージ用のピアノ線などは入っていませんので、こちらも別途準備してください。

より軽く仕上げるために、フィルムはEライトフィルムがおすすめですよ。

パワーユニットは280モーター推奨とのことですが、お好みの飛行スタイルなどに合わせて、ブラシレスモーターやESCを選んで積まれればいいと思います。
例えば機体はPILOT 電動パイパーカブJ-3と似たような大きさですので、そちらを参考になさってもいいのではないでしょうか。

瞬間接着剤やサンディングブロックも、キットの組み立てには必要です。お持ちで無い方は別途ご準備ください。

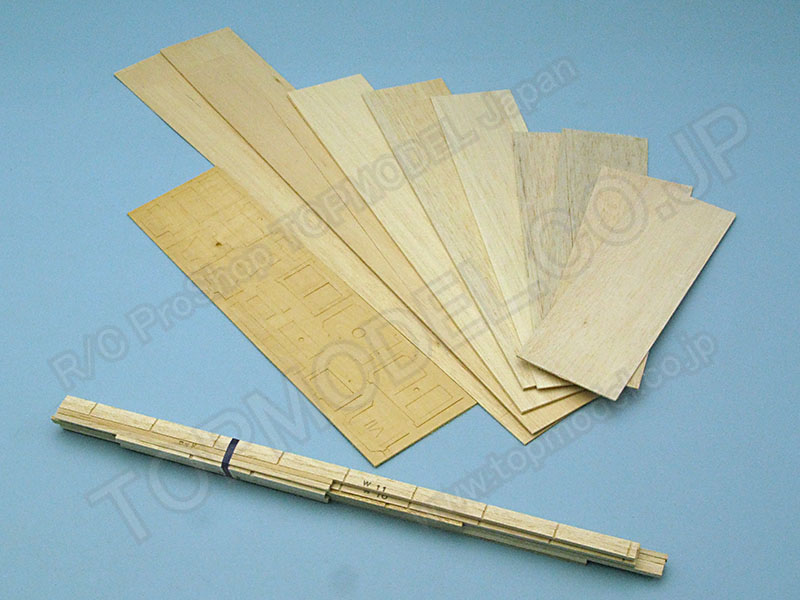

ベニヤ、バルサのパーツです。ダイカット(型抜き)のシートがほとんどです。
パーツ点数はどちらかというと少なめなように思います。

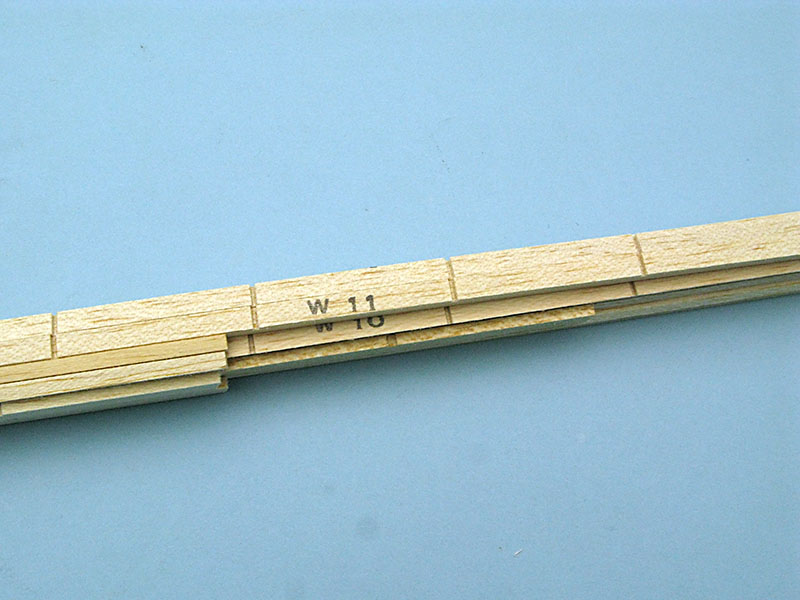

スパーなどの棒材には、パーツがはまる位置にあらかじめミゾが切られています。
これが組みやすいと定評のあるテトラのスロット・イン方式のキットの要だと言えるでしょう。
また、ダイカットシート以外のパーツにはそれぞれパーツ番号のスタンプが押されていますので分かりやすいですね。

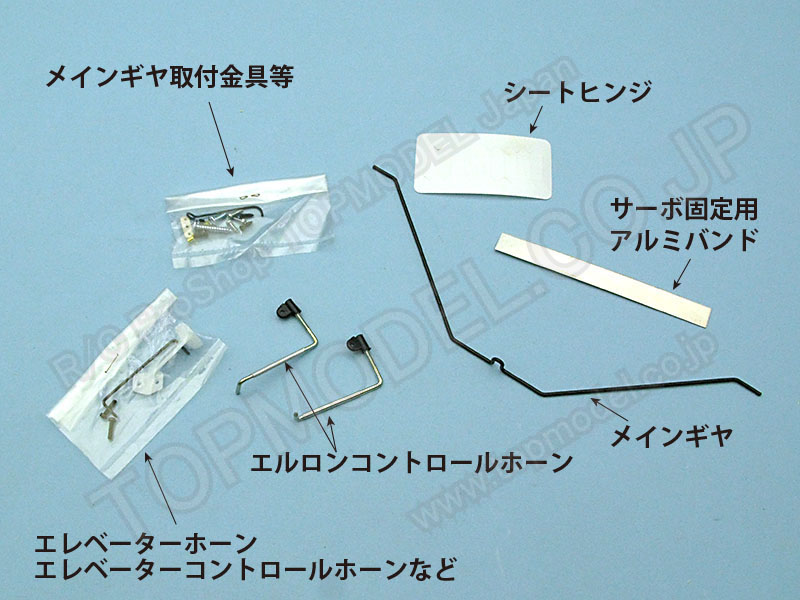

金属パーツは、メインギヤやエルロンコントロールホーンなどが入っています。

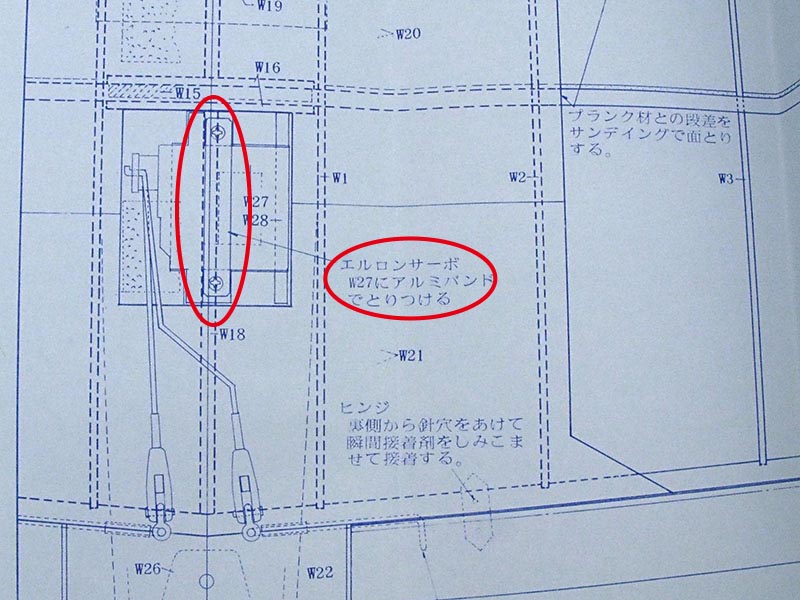

右上の「アルミバンド」ですが、

エルロンサーボを主翼に固定するために使用するパーツのようです。

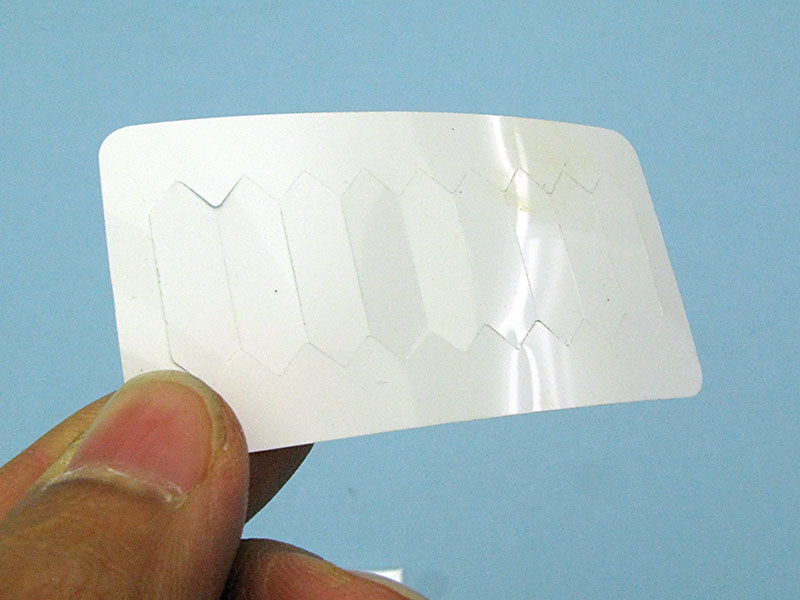

シートヒンジはプラスチック製のものが入っています。

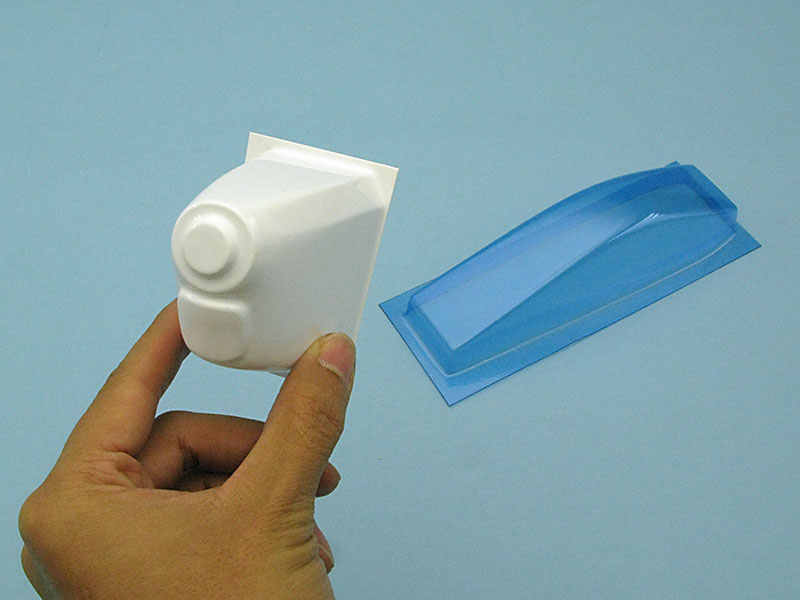

小ぶりなカウリングとキャノピーも入っています。

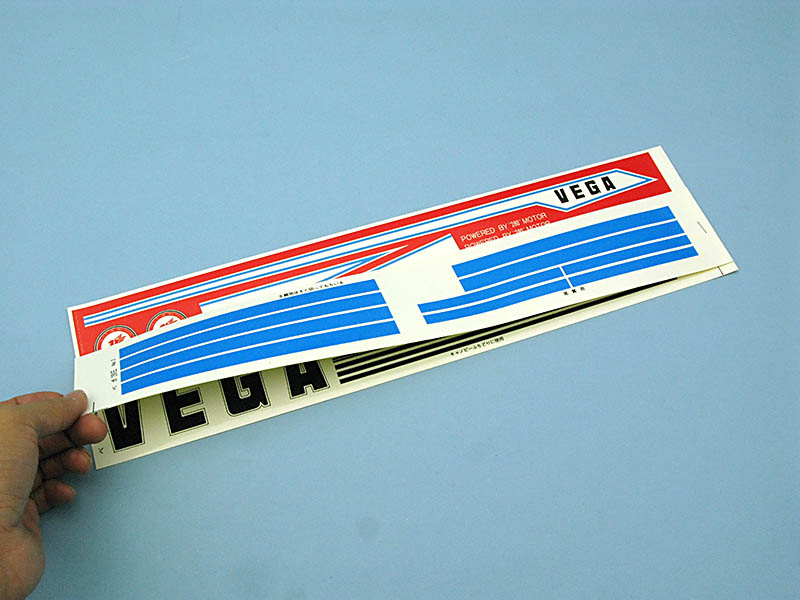

デカールです。

キットのセット内容は以上になっています。
飛行に必要なパーツがすべて入っているわけではなく、工作技術も必要ですので、中・上級者向けのキットです。
翼巾850mmの、どちらかというと小ぶりな電動スポーツ機です。
飛行場に持っていく機体のラインナップに、加えてみてはいかがでしょうか？

現在、「感謝祭」を開催中です。
12/10水曜日、午前9:00までの期間限定で、特価商品を多数ご用意しております。
さらに期間中は、お買い上げ合計金額税込み10,800円以上の場合は送料無料！

ダブルでお得な感謝祭。チャンスは、今ですよ～＾＾









Tahmazoの便利な製品、今ならお得に。

現在、「Tahmazo製品送料無料キャンペーン」開催中です。

Tahmazoは、リポバッテリーやモーター、折ペラから、レギュレーター、計測機器類など、模型飛行機などに必要な商品を総合的に取り扱う人気ブランドです。
当店トップモデルJapanでも、その全ての製品を取り扱っております。

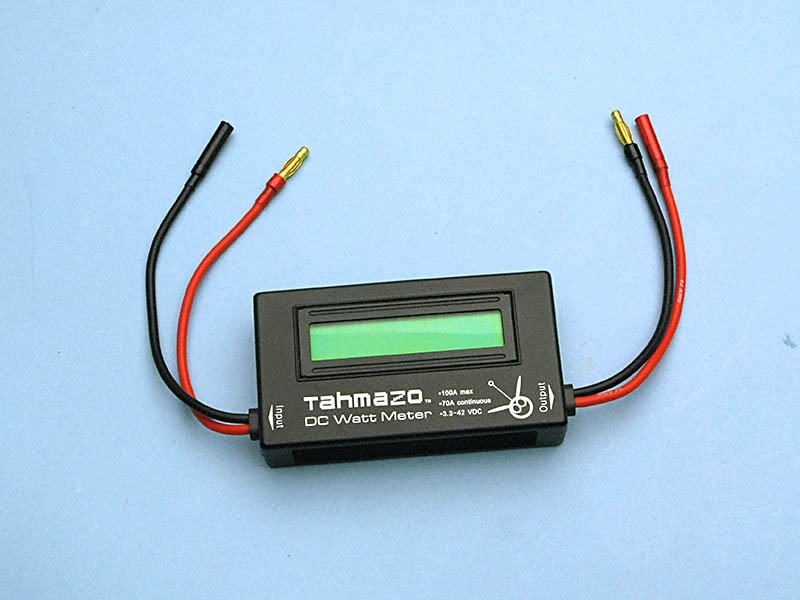

例えばこちらのTahmazo　ワットメーターも、人気商品の一つです。
バッテリーとESCなどの使用機器の間に取り付ければ、写真のように電流(A)、電圧(V)、電力(W)、電気量(mAh)の4つの数値がリアルタイムで表示されますので、これを使ってプロペラやモーターの選定や負荷チェックができます。
モーターやESCを燃やしてしまったり、バッテリーを傷めることなく安全に電動機を楽しむための必需品の一つと言えます。



コネクターは付属していません(写真は別売のゴールドコネクターをはんだ付けし、シュリンクチューブで仕上げた例)ので、お手持ちのコネクターを取り付けて使用していただけます。

クランプメーターやテスターを使うのとは違って、多くの情報が一度にチェックできるのがいいですよね。

このTahmazo　ワットメーターも、今なら送料無料です。
もちろん、キャンペーン対象商品と同時購入なら、どんな商品も送料は無料です。

このチャンスに、お試しになってみてはいかがでしょうか？

キャンペーンは11/11火曜日の朝9時までの期間限定です。
お急ぎください！

※お支払方法は、クレジットカード及び銀行振込のみとなります。
代金引換及び営業所止めをご希望の場合は、このキャンペーンの対象外となります。

※また、配送方法 及び 配達日時につきましても、ご指定頂けません。

ご注文時の画面及びコンピューターからの自動返信メールでは、送料が無料になっていません。後程、担当者からご注文の確定、発送準備開始のメールをお送りいたしますので、そちらでお支払い金額をご確認ください。







PHOENIX P51 MUSTANG EP キットの箱を開けてみた その2

PHOENIX P51 MUSTANG EPのキット紹介、その2です。

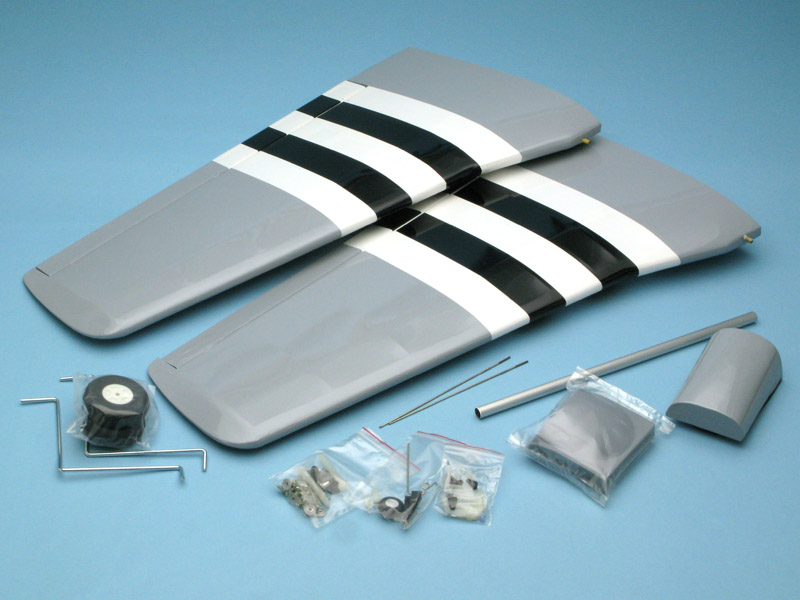

今回は主翼周りと、小物パーツです。

主翼は接着式ですので組み立てた後の分割はできません。
エルロンは取り付け済になっています。

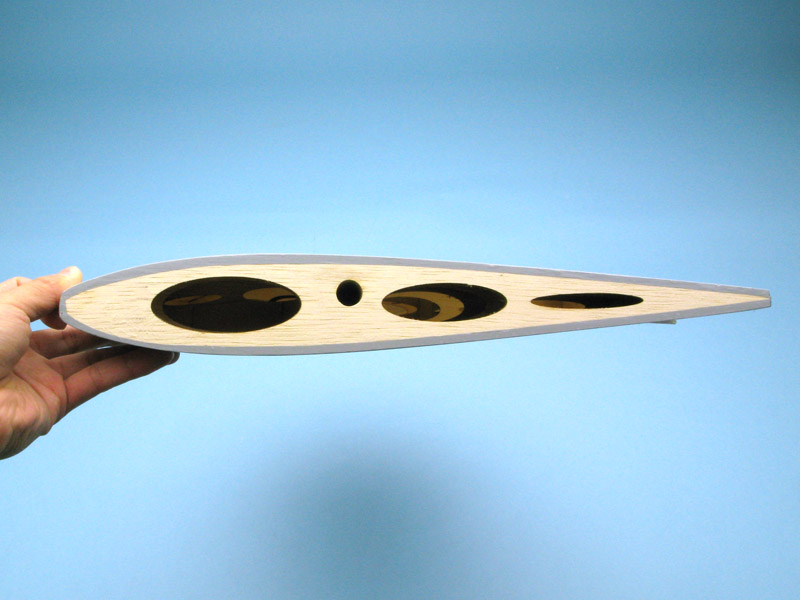

翼型はこのようになっています。

カンザシは外径12mmのアルミ製です。

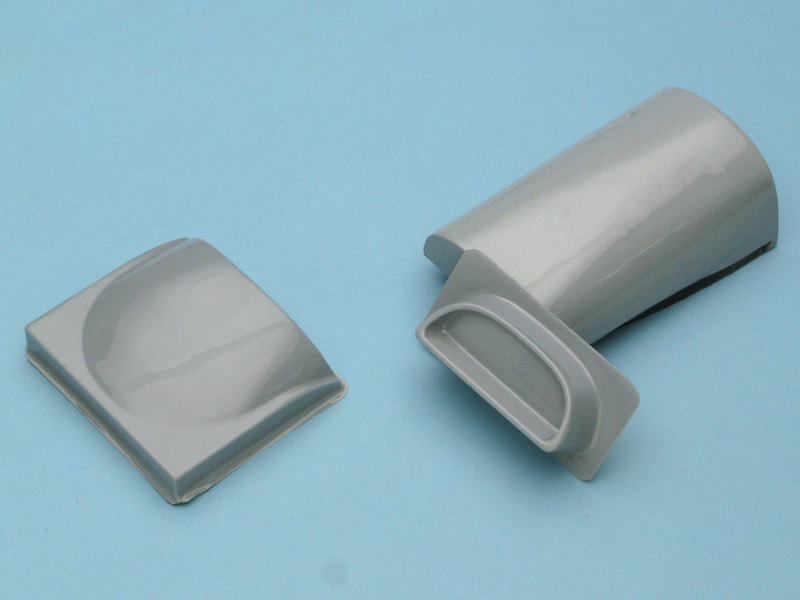

ムスタングならではの、ラジエターカバーやエアインテークのプラスチック成型品もキットに入っています。

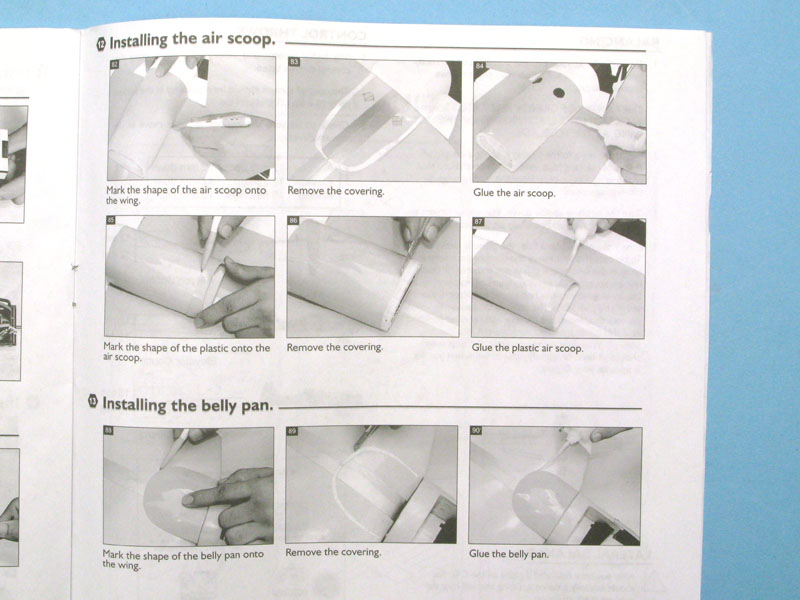

この説明書のように、主翼に接着するようになっています。(クリックで拡大します。)

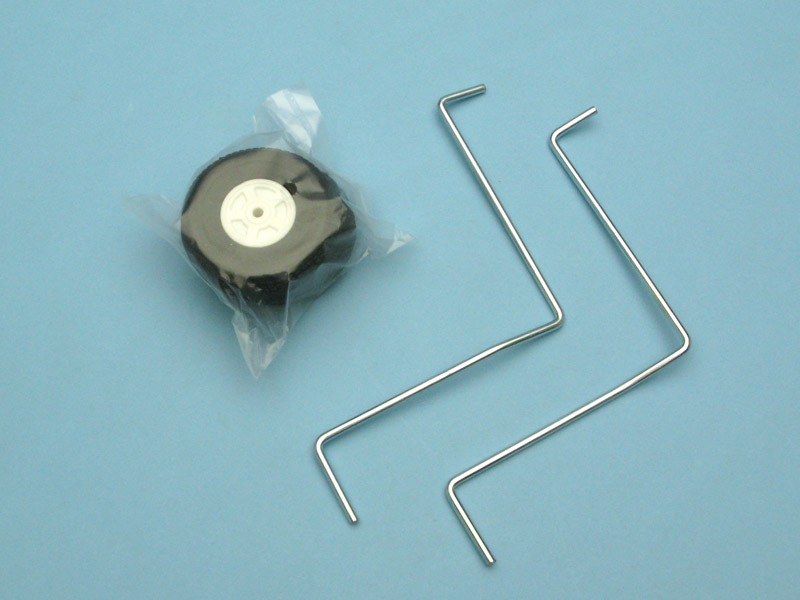

メインギヤ、タイヤです。

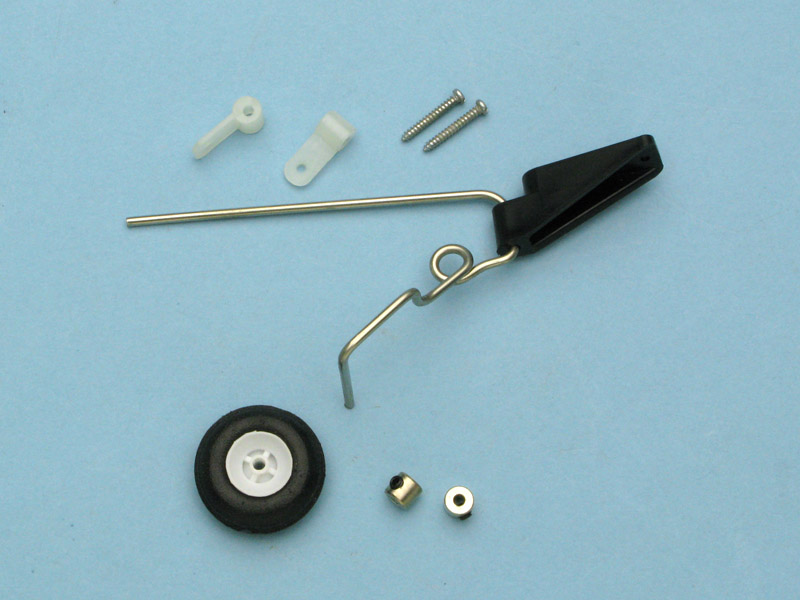

尾輪周りのパーツです。

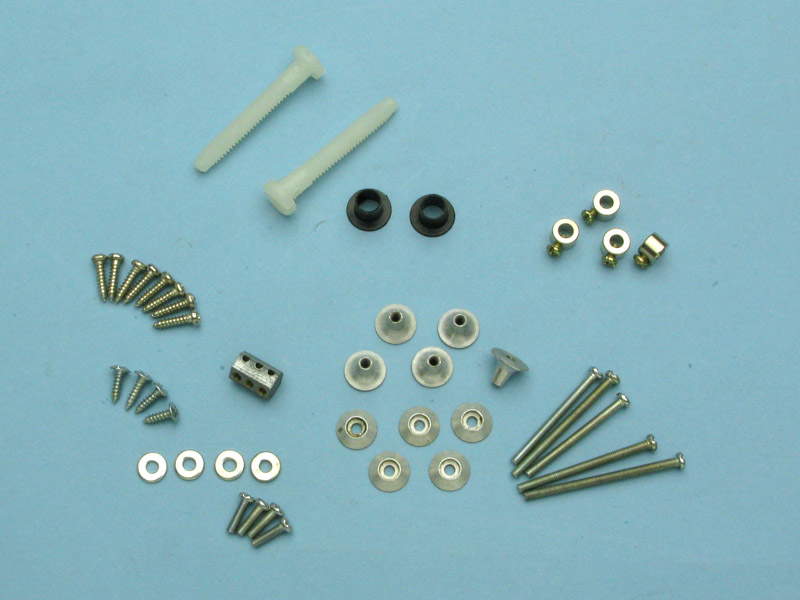

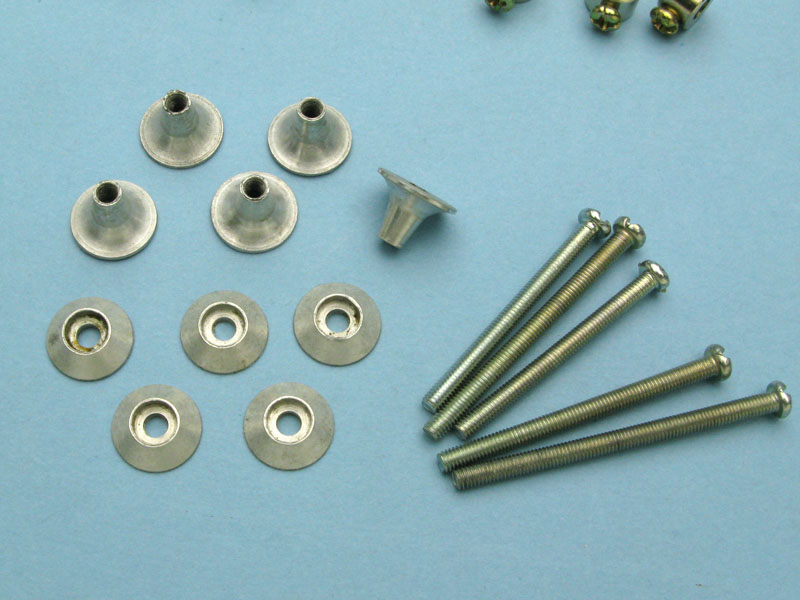

ナイロン製のウィングマウントボルトや、ホイルストッパー、ビスなどです。

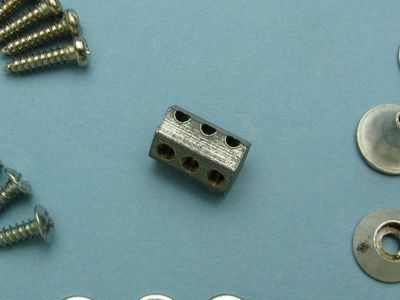

その中にある、あまり見たことのないこのパーツ。

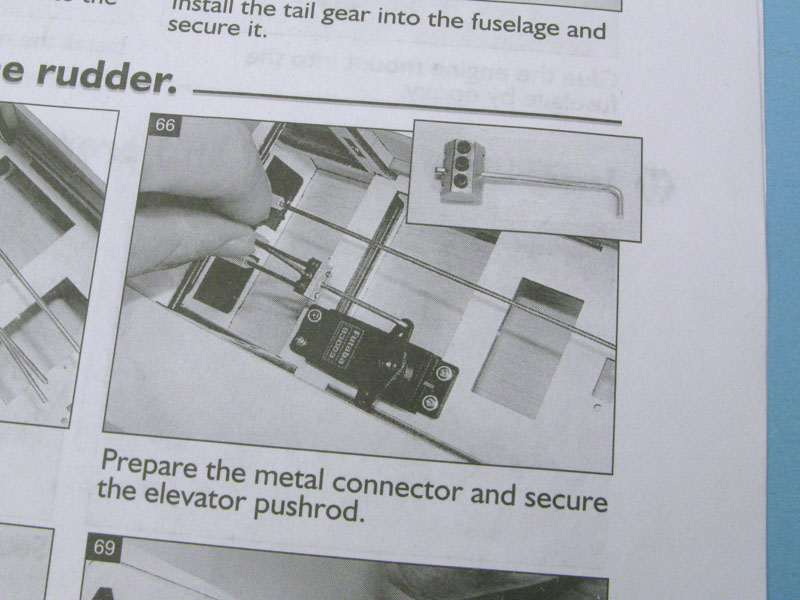

このようにして、エレベーターリンケージに使うパーツなんですね。

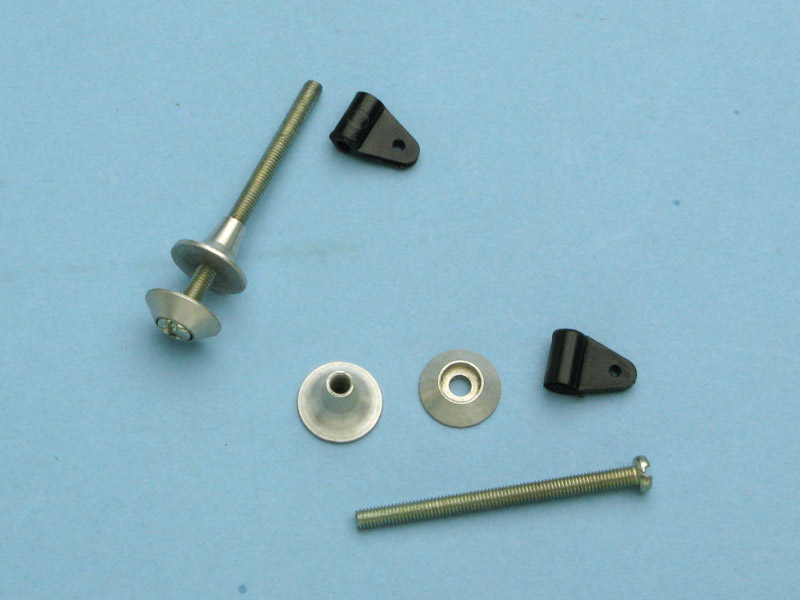

それと、こちらのパーツは、

このように組み合わせて、エルロンやエレベーター、ラダーのコントロールホーンに使うパーツです。

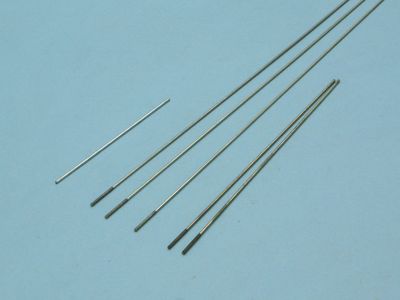

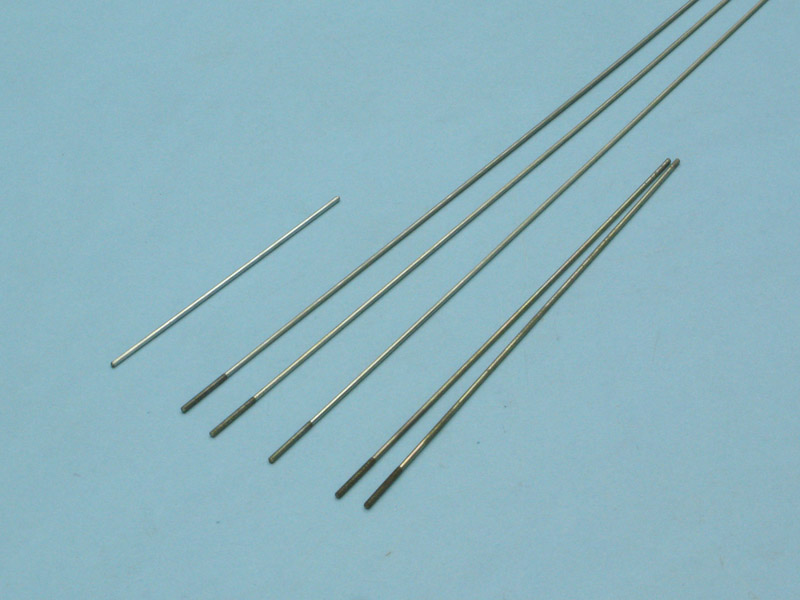

リンケージ用のロッドは、ピアノ線の片側にネジが切ってある「片ネジ」タイプが入っています。

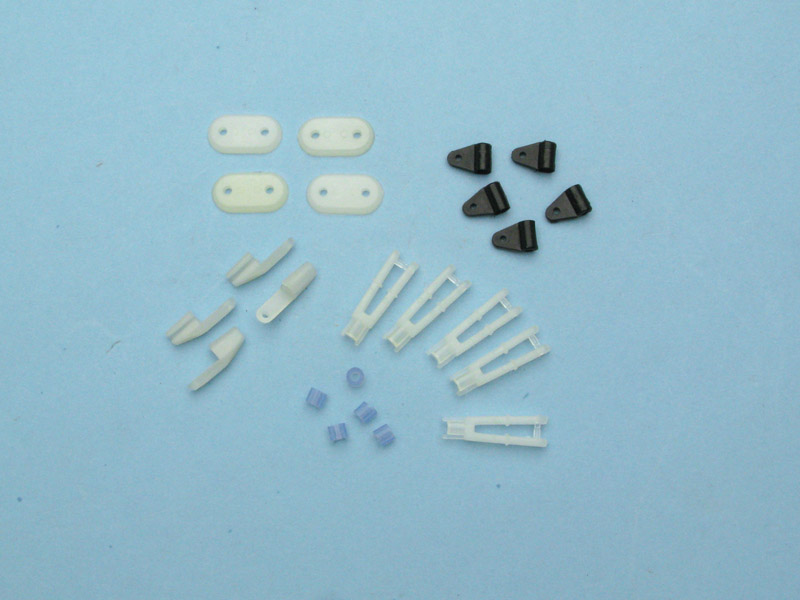

こちらはメインギア取り付け用、リンケージ用のプラパーツです。
プラスチック製のクレビスやスナップキーパーなどが入っています。

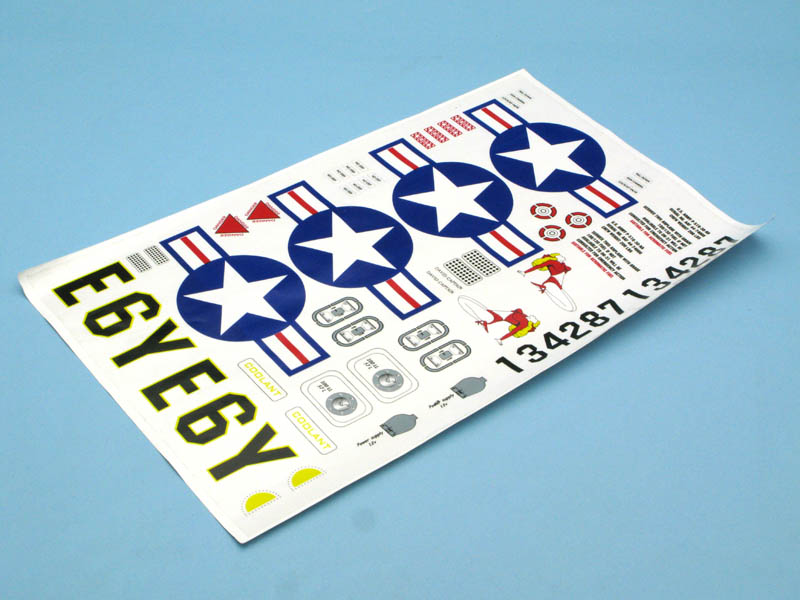

スケール機の決め手、デカールもちゃんと入っていますよ。

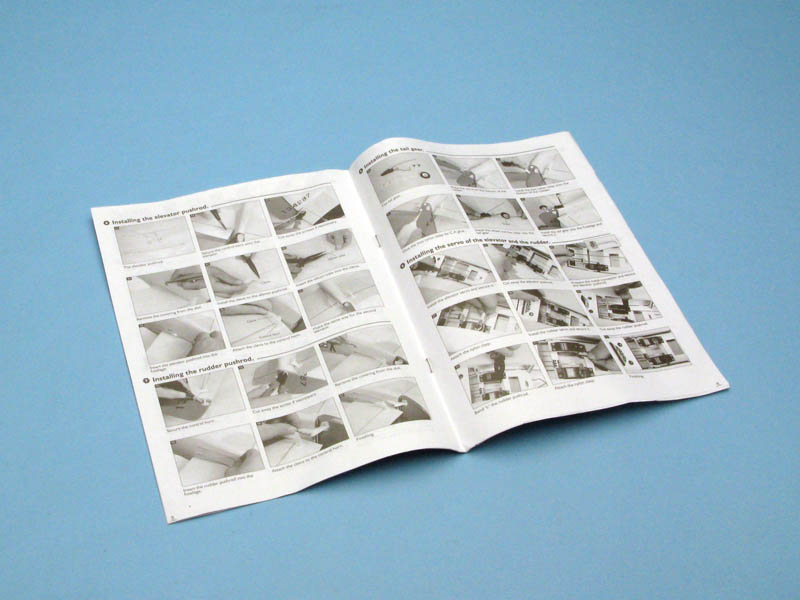

先程から何度かお見せしている説明書は、全ページ英語ですがご覧のように写真が満載です。
ARFの組み立てに慣れた方なら全く問題なく製作できるでしょう。

以上がキットの内容になっています。
前回ご紹介したように、こちらのキットはワケありで、格安にさせて頂いています。
在庫ももうありませんので、早い者勝ちの商品です。
お早めにどうぞ。







ピメンタ、このへんが、スゴイんだ。

先行予約分があっという間になくなってしまった、PILOT ピメンタ 2m。
誠にありがとうございました。

今回はこのキットを、ちょっと中身を一部ピックアップして、
写真を撮らせていただきました。

まず、目を引くのが、テールブーム接着済みのこの胴体です。
グラス製の白いポッドに、カーボンテールブームが正しく接着されています。
グライダーの命は、主翼と尾翼の取り付け角。
これにズレがあると、飛行性能は充分に発揮されません。
そこにこだわったOK模型が、工場で予め正確な角度に接着して
キットに入れているということだそうです。
これは嬉しいですね。



そしてレーザーカットのパーツが沢山入っているのですが、
驚いたのが･･･

こんなパーツです。何だと思いますか？

これ、なんと、リブなんですよ。
予め上半角の角度にカットされたテーパー材でリブをレーザーカットしてあるんですね。
主翼接合面の正確な面出しは、なれない方にとっては難しい工程です。
そこを見事に解決するのが、この手法。
ナイスアイディアですよね。国産ならではの気遣いではないでしょうか。

先ほどの胴体といい、結構な手間がかかっていますね。
それでこの価格ですから、超お得ですよね。
スゴいキットです。

そして最後が、メーカーHPにも載っているこの写真。

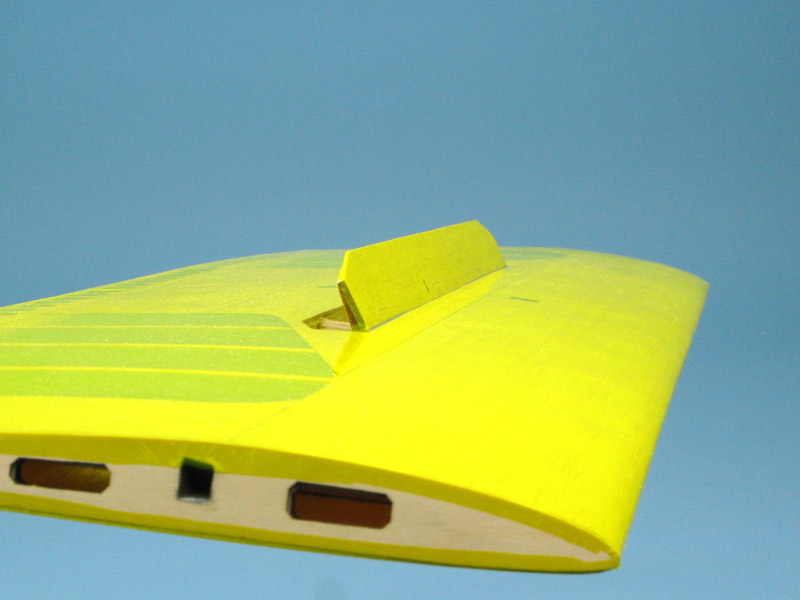

最大の特徴と言ってもいい、中央翼の真ん中に装備したスポイラー。
これ、どうなってんの？と思われる方も少なく無いと思います。

試作機の中央翼をお借りして撮らせていただきました。
横から見るとこんな感じに開きます。
そしてリンケージは･･･

こんな感じに仕上がるようです。
先にリンケージを完成させてから、シュリンクチューブを被せたサーボを、
中央翼内部に接着するという方法です。

謎は解けましたでしょうか。

OK模型のノウハウ満載のレーザーカットバルサキットです。
予約でゲットされたお客様、どうぞ楽しみながら組立ててくださいね。

即増産が決定したようです。次の入荷を待ちましょう。
しばらく、お待ちください。







PHOENIX YAK EP キットの箱を開けてみた。その2

当店で販売中のPHOENIX MODELSの機体の中から、電動セミスケール機のPHOENIX YAK EPをご紹介しています。

今回はその2として、主翼周りと、その他の小物パーツを見ていきます。

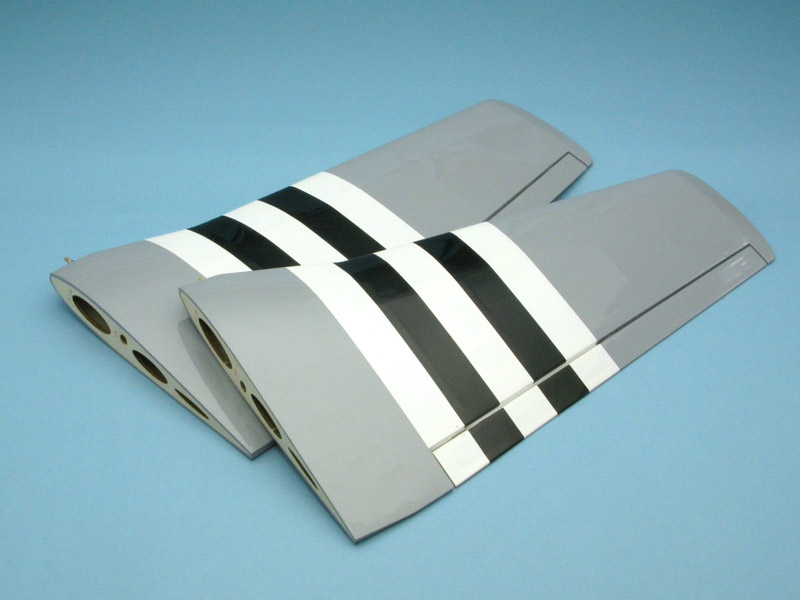

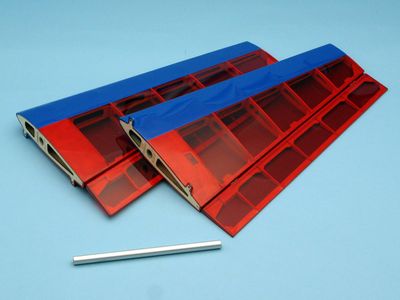

胴体、尾翼と同じ2色のオラカバで仕上げられたきれいな主翼です。
分割式ですので、運搬、保管には便利ですね。

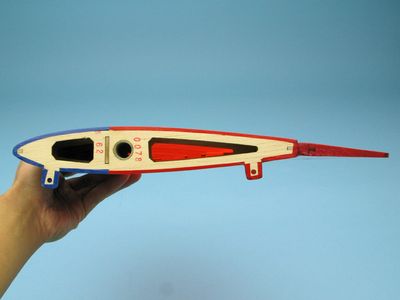

翼型は対象翼です。

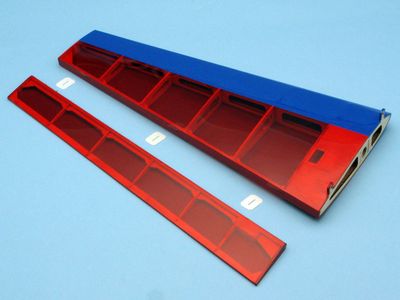

面積の大きいエルロンは、シートヒンジで取り付けます。
未接着ですので、瞬間接着剤で接着します。

胴体へのは2本のビスと、カンザシで固定する様になっています。

エルロンは2サーボ仕様。
サーボが入る穴の寸法は、約12mmx23mmで、胴体に空いている穴と同じです。
サーボはTOPMODEL Digital Micro Servo 21-02がオススメです。

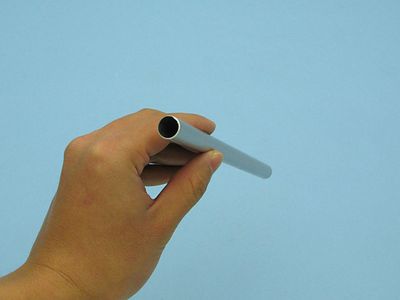

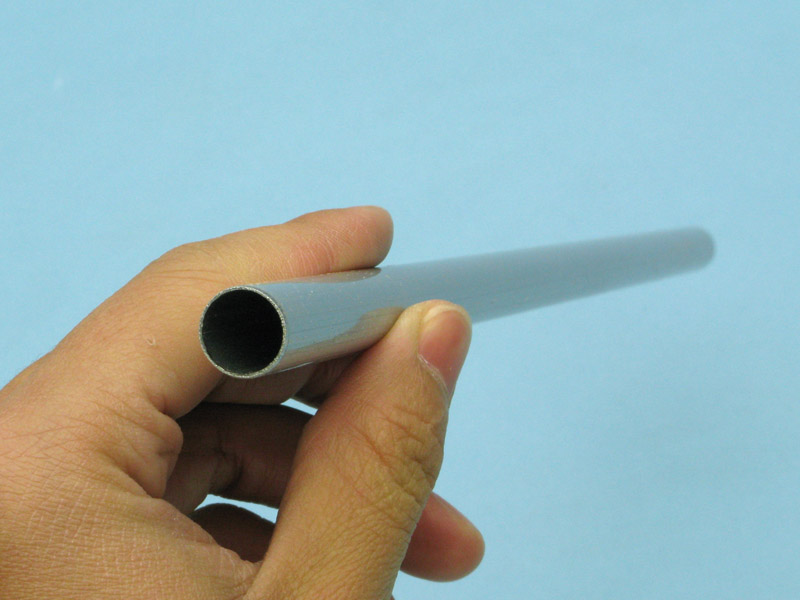

こちらが軽量なアルミ製(太さ12φ)のカンザシ。

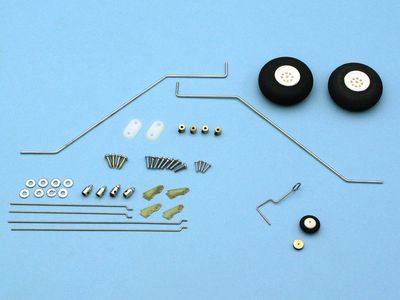

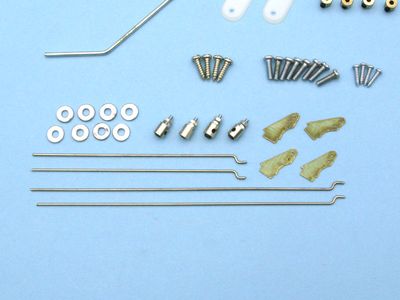

小物パーツは、メインギアとその固定用パーツやビス、尾輪、リンケージパーツが入っています。

リンケージパーツは、エルロンリンケージ用、ラダーとエレベーターリンケージ用に、それぞれの長さにカット済み、Z曲げ済みのピアノ線が入っています。

説明書では、サーボホーン側はアジャスターストッパーを使用してリンケージするよう指示されています。
薄いグラス製のコントロールホーンが入っているのはいいですね。

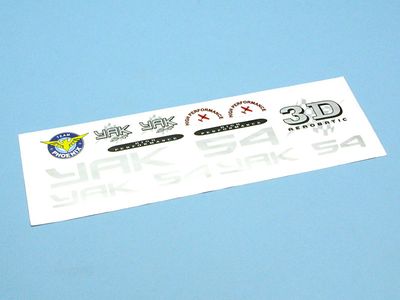

ステッカーも入っています。



組立て説明書は全て英語表記ですが、一工程ずつ写真や図が添えられていますので、
ARFキットを組み立て慣れた方なら英語が読めなくても問題ないでしょう。

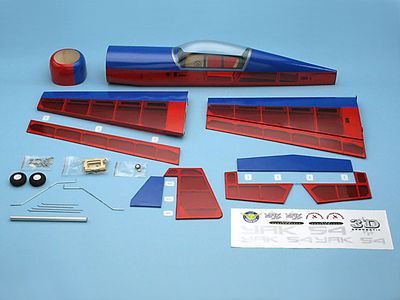

以上がキットの内容になっています。

ところで、前回も触れた重量ですが、胴体が約150ｇ、尾翼が約40ｇでした。
そして主翼は左右合わせて、約120ｇ。
そしてカウルやメインギア、ビス、カンザシなど、
キットに含まれている全てのパーツを袋ごと計ったら約100ｇ。

その他、積むメカ(当店の別途購入推奨品)の重量は、
モーター　Tahmazo ER222012dが80ｇ。
スピードコントローラー　Tahmazo Pro.C A30が26.5ｇ、
バッテリー TLB 11.1V1700mAhは150ｇ、
サーボ  TOPMODEL Digital Micro Servo 21-02x4 で計30.4ｇ、
プロペラ　APC 10ｘ3.8SFはパッケージごと計って約24ｇ、
スピンナー　ABスピンナー45mmは約17ｇ。

合計すると737.9ｇと出ました。
製作時の参考になさっていただければと思います。

撮影時に色々と触ってみた実感としては、スポーツ機やスタント機のように
フルスロットルでかっ飛ばしたりするような飛行機ではありませんね。
3Dフライト、失速系演技に特化した、格好良い電動スケール機という感じです。
気になる方は、是非チェックしてみてください。→PHOENIX YAK EP

その他のPHOENIX MODELSの機体も残り僅かです。お早めにどうぞ。







PHOENIX YAK EP キットの箱を開けてみた。その1

当店で販売中のPHOENIX MODELSの機体の中から
今回ご紹介するのは、電動セミスケール機のPHOENIX YAK EP。
全長970mm、全幅1070mmというコンパクトなサイズのARFキットです。
カッコ良くて、見た目以上に軽い機体なんですよ。

今回は、このキットの中身を詳しく見ていきましょう。
まずは胴体周りと尾翼です。



レーザーカット加工されたベニヤパーツでモーターマウントを組立てて、
モーターを取り付ける仕様です。モーター取り付け用のビス穴は空いていません。

モーターはER222012dが使え、プロペラはAPC 10ｘ3.8SFがメーカーの推奨です。
スロットルを調節しながら、トルクロールなどの失速系演技を楽しむ機体ですので、
スローフライプロペラが推奨されているんですね。
バッテリーは TLB 11.1V1700mAh、またサーボは  TOPMODEL Digital Micro Servo 21-024個がオススメです。

パッケージにはスピンナ付きのYAKが飛んでいますが、スピンナーはキットに含まれていません。
別途購入される場合、ABスピンナーでしたら45mmがサイズ的にマッチするかなと思います。

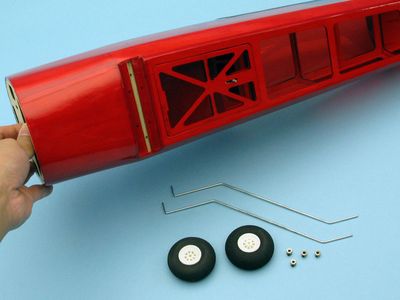

2車輪仕様で、メインギアはここに取り付けます。
軽量なタイヤはもちろん、ピアノ線やホイルストッパーもキットに含まれています。

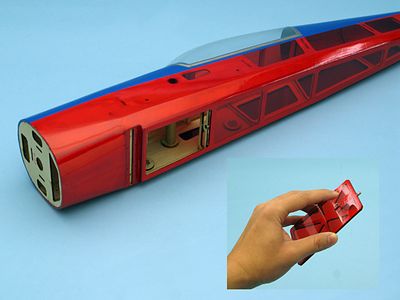

ワンタッチで開閉できるハッチの向こうが、バッテリーや受信機を積むメカ室になっています。

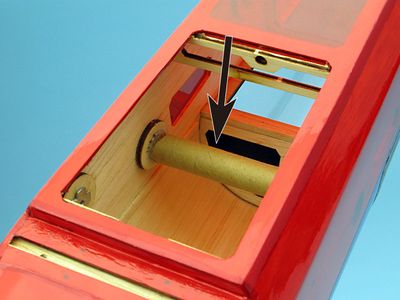

付属の説明書では、写真中央のカンザシガイドパイプに、
受信機やバッテリーを、タイラップで固定するようになっていますが、
ここは何かしらの工夫をしたほうが良さそうです。
ベニヤの端材などがあればマウントを作って取り付けてもいいでしょう。

このカンザシガイドパイプ、紙管ですので瞬間接着剤を
染み込ませるなどして、補強してあげたほうが安心かもしれませんね。

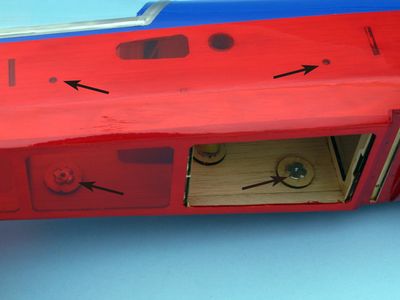

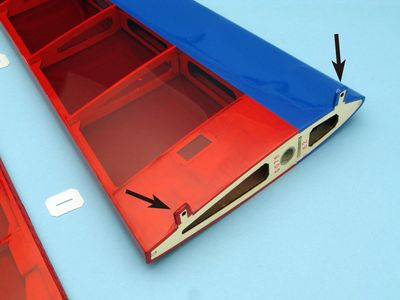

主翼の固定は、左右それぞれカンザシとビス2本ずつで固定する仕様です。
爪付きナットがついていますので、主翼の脱着は簡単です。
詳しくは主翼のご紹介の時に。

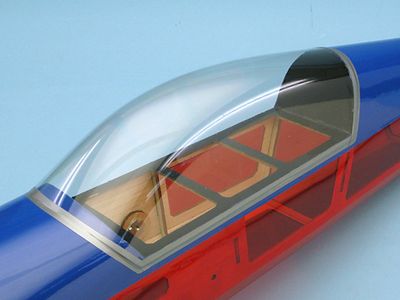

透明のキャノピーは、シールで貼り付け済みです。

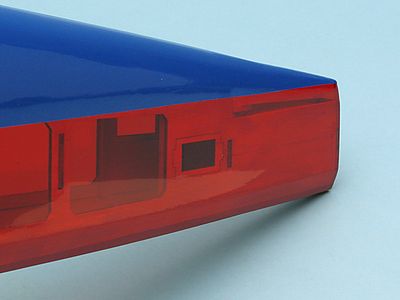

ラダー、エレベーターサーボは胴体後部のこの位置(左右)に積みます。
予め開いている穴の寸法は、約12mmx23mmです。

この穴から先ほどのメカ室までは大体500mm程度の距離がありますので、
サーボコードの長さや受信機を積む位置に合わせて、適宜延長コードを利用して下さい。

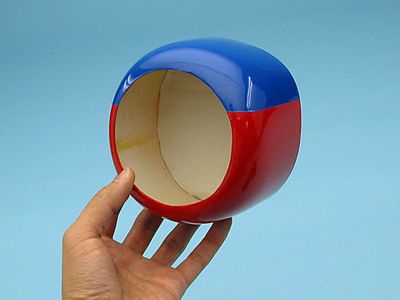

グラス製のカウリングは塗装済みです。

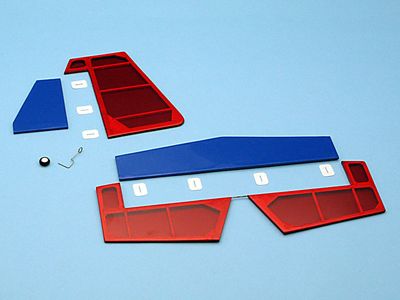

垂直、水平尾翼です。
エレベーターはコの字型のピアノ線が差し込まれています。
それぞれ大面積のラダー、エレベーターは
シートヒンジが差し込まれていますが、未接着ですので、瞬間接着剤で固定します。

今回はここまで。次回は主翼周りと、その他の細かいパーツをご紹介します。

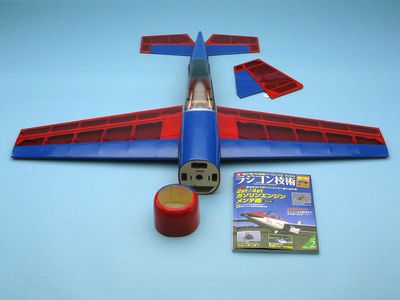

胴体と主翼、尾翼を並べて、雑誌と一緒に撮ってみました。
全長970mm、全幅1070mmというサイズが大体お分かり頂けるかと思います。

また、重量ですが、胴体は約150g、尾翼2枚で約40gと軽量です。
主翼やその他は･･･？

その2へ







TOPMODEL Lipo Battery!

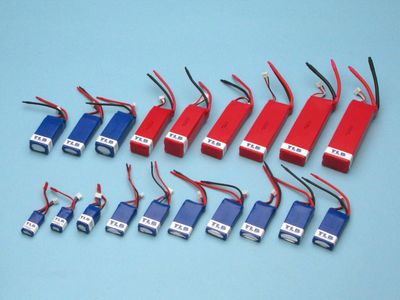

TLB(TOPMODEL Lipo Battery)全19種類を新発売いたしました。

高性能なリポバッテリーをリーズナブルな価格でというコンセプトで、
大小様々なサイズを取り揃えております。
容量1700mAhまでの小型・中型リポは25C、
2200ｍAh以上のものは50Cの放電能力を持っています。

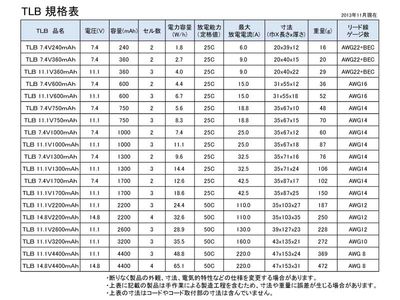

規格表はこちら。

ショップページはこちらです。一度チェックしてみて下さい。





ka8b-1.8m、組み立て時のポイント

【メカ搭載済み完全完成機】V-pro Ka8B-1.8m DXのご紹介・・・
なのですが、有難いことに在庫がなくなってしまいましたので、製作後記となります。

キットの紹介記事は以前書いています。
その１その２その３
それぞれ参考になさって下さい。

このキットは、実際に組んでみると、意外と組みやすいのがわかります。
エポキシ接着剤による主翼の接合も不要です。
カーボンのダウエルを正しく接着しさえすれば、胴体への取り付けはできます。
各尾翼の取り付けは慎重になりますが、それはどんなキットでも同じこと。

正直なところ、オレガノ2よりも気楽に組めました。ただ、気楽ですが、時間がたっぷりかかります。

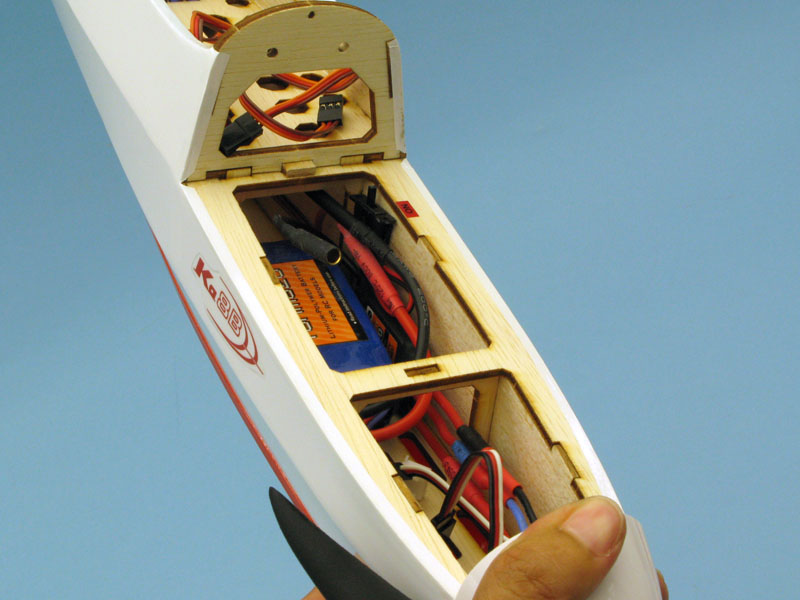

メカ室はこのようになっています。ESC、バッテリーはゴールドコネクターでハンダ付け済みです。

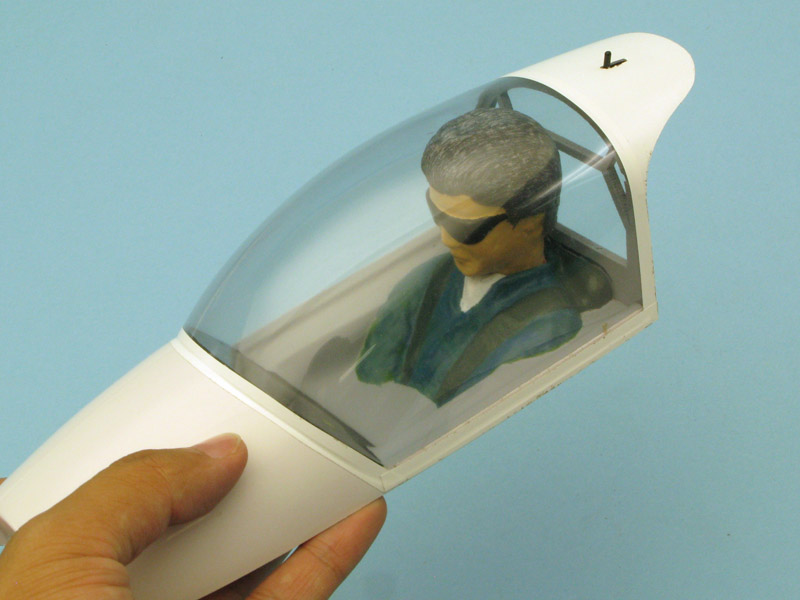

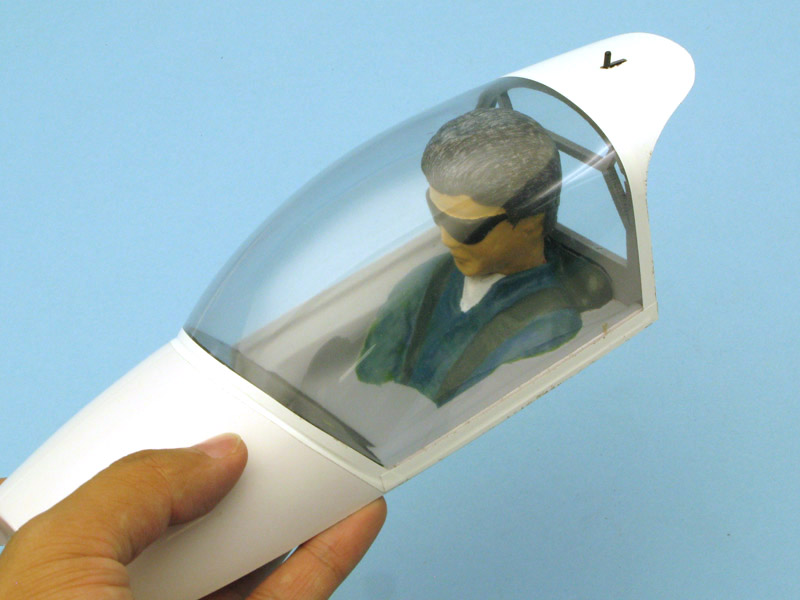

このキットの重要なポイントは、このキャノピー。
キャノピーラッチの取り付けが苦手な方が意外と多いようなのです。
キャノピーの裏側という、逆Rの場所に平面のキャノピーラッチを接着、
しかも中のバネに接着剤が回ってしまったらラッチが動かなくなる、
さらに接着が弱いと簡単に外れてしまうという、実に面倒な工作です。

また、人形の組立てや塗装も、苦手な方は多いですよね。
スケール機で最も時間がかかる場所だと言ってもいいでしょう。
塗装の乾燥時間がありますので5～6時間は優にかかります。
こだわり方によっては無限に時間がかかります。

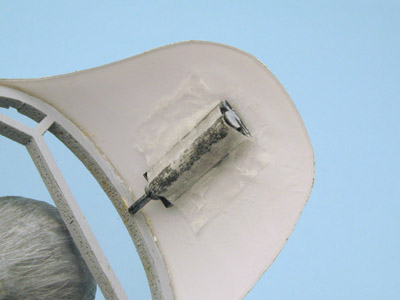

キャノピーラッチは今回、こんな風に、接着した後にティッシュの切れ端を
上からかぶせて接着し、補強の役目をもたせました。
これで、簡単に外れることはなくなりますし、重量もほぼ変わりません。

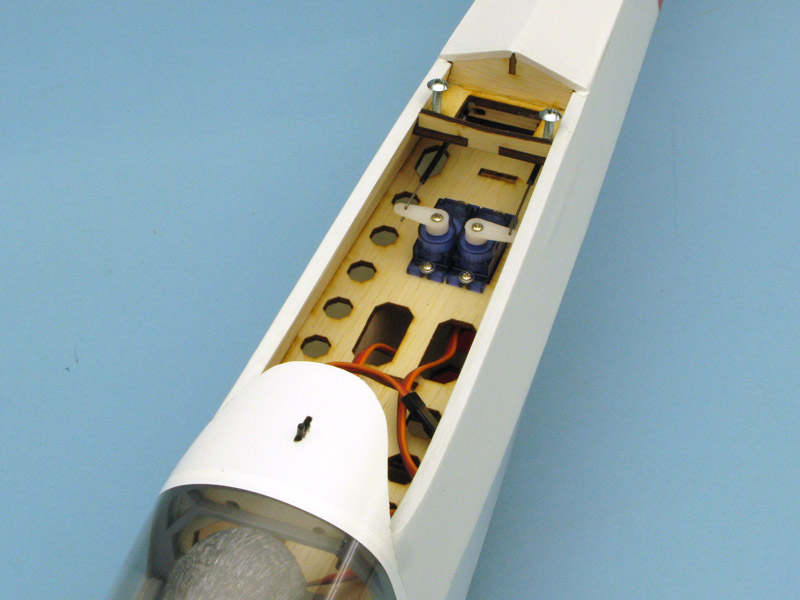

ラダーサーボとエレベーターサーボはこのように取り付けています。

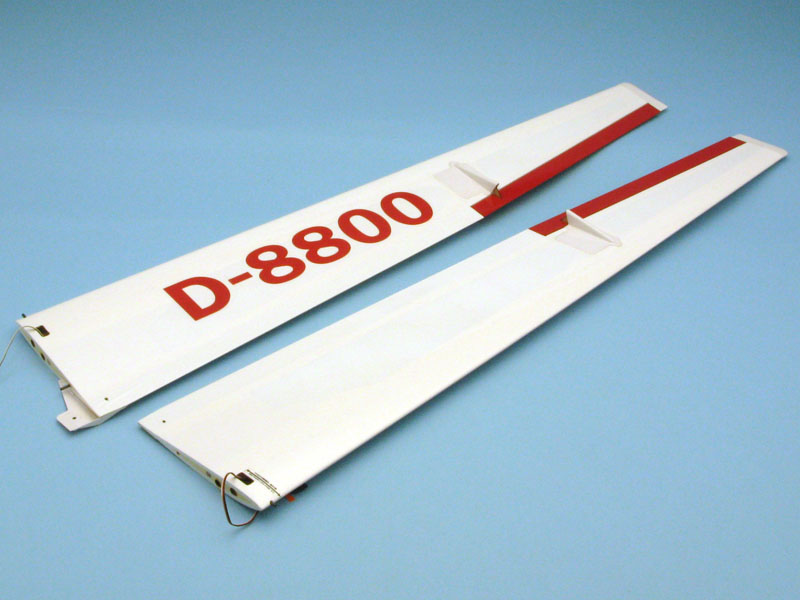

主翼の仕上り具合です。
主翼自体が薄いのにかなり剛性があるところが、この機体の飛行性能に大きく寄与しています。

このキットの場合、完成までに必要な工程は
・エルロンサーボ搭載、リンケージ、サーボカバーの工作
・ダウエル接着、ウイングマウント(胴体に取り付ける)用の加工、デカール貼り
・尾翼の接着
・サーボ搭載、尾翼のリンケージ
・ESCなどのハンダ付け
・人形の組立て、塗装、コックピットの仕上げ
・キャノピーラッチの取り付け、キャノピーの仕上げ
・胴体の仕上げ(タイヤ取り付け、デカール貼り)

こんな感じです。

工程はそれほど多いわけではありませんが、コックピットの工作にとても時間を使います。
スケール機の面白いところでもありますし、ちゃんと仕上がると、ディスプレイモデルとしても飾れます。
格好良いですよ。オススメの機体です。
