Rebelove X-LIGHT 1.56m ARF

電動3Dアクロ機「Rebelove X-LIGHT 1.56m ARF」を紹介します。

この機体は、エンジン4C70クラスのきたいです。

アクロ機より性格的にファンフライの傾向が強い機体で、機体サイズに比べて機体重量が非常に軽くなるようにほとんどクリアフィルムで仕上げられています。

胴体モーターを取り付ける防火壁と主要部分の胴枠がベニアで出来ている他は、バルサとフィルムでしあげてあり非常に軽量に出来ています。
カウリングはFRP製で割りと肉厚のしっかりしたものになっています。

主翼は、バルサリブ組みフィルム仕上げで、バルサプランクが使用されていません。
そのため強度と軽量化のために一枚ものになっています。
翼型もファンフライの翼型になっています。
エルロンも面積が大きくなっています。

エレベーター・ラダーともに大きくなっていて、バルサリブ組みでとても軽くできています。

キャノピーは、しっかりしたもので、軽量化のために薄くなり過ぎないようにしています。

メインギアは、ジュラルミン製の軽量でしっかり硬性のあるものになっています。
タイヤは、スポンジタイヤを使用しています。

リンケージパーツ関係は、コントロールホーンは、軽量のFRP製になっています。
ヒンジは、樹脂製のものが入っていますので、もっと軽量に仕上げたい方は、シートヒンジに交換たり、ロッドをカーボンに替えるともう少し軽量にできるでしょう。

デカールは、大型のカラフルなシールになっています。
コクピットは、シールになっていません。

説明書は、英語とチェコ語になっていますが、ほとんどがイラストになっていますので、英語が分からなくても組み立てられると思います。
また、基本的に電動機ように設計されていますが、エンジンも搭載出来るように、説明書にエンジンの搭載方法もかかれています。

飛行の様子は、動画をホームページのこちらの機体の詳細ページから見れるようになっています。

Cool-Spinに最強の新型登場

当社のオリジナルブランドのブラシレスモーターに新型モーターが追加されました。
今回、新しく発売開始したモーターは、「Cool-Spin　C3528-0800とC-3528-1000」の2種類です。

このモーターは、今発売されている「Cool-Spinシリーズ」での最大のサイズになります。
グローエンジンにすると4C70クラスに匹敵するパワーを持っています。

セット内容は、モーター本体の他、スパイダーマウント・プロペラアダプター・ゴールドコネクター・取付用ネジ・爪付ナットまで入っています。

大きさが分かり易いように、今までシリーズ中一番大きかった「C3223－1200」と比較してみました。
モーター外径が35mm・本体の長さが46mmと一回り大きくなっています。
このサイズ差で、C3223が25クラス同等だったので、パワー的に飛躍的に大きくなって います。

バックプレートの形状が変わってスリットの数が増えて冷却性が上がっています。

フロントも冷却口が大きくなり、モーターシャフトも5mmと太くなっています。
KV値が800と1000の2種類あり、KV800は、トルク型で3mクラスのモーターグライダーの大径折ペラを使うのに良いでしょう。
また、KV1000は、13x7ぐらいのプロペラをつけてスタント機や、スケール機などにいかがでしょうか。
ESCは、60A～80Aクラスのものが良いがお勧めのところです。
このサイズとパワーで、販売価格を9,450円とお手ごろ価格を設定しました。
大きいサイズの電動をやってみたいけど、費用が高額になると思われていたかた是非いかがでしょうか。

「MVVS 215 IFS RC PETROL」35ccガソリンエンジン

チェコ製のガソリンエンジン「MVVS 215 IFS RC PETROL」を紹介します。
このエンジンは、TOPMODELのフランス本社に行ったときに、このエンジンを搭載した機体を実際に飛ばしてきて、非常に性能が良かったので是非日本にも紹介したいと思い仕入れてきたエンジンです。

セット内容は、エンジン・プラグ・電子式イグニッション・プラグレンチ・説明書になっています。
マフラーは、別売になっています。

この、３５ｃｃエンジンの本体は、グローエンジンをそのままガソリン化したような形で、グロー用の機体にも楽に搭載できそうです。
ヘッドの赤色のアルマイト仕上げがあざやかでいかにもパワーがありそうな印象をうけます。

キャブレターはガソリンエンジンらしいしっかりしたものでが、コンパクトにまとまっています。

排気口側にチョークバルブのコントロールと燃料吸入ノズルがついています。

反対側にスロットルバルブコントロールとスロー・ハイのニードルがついています。

プロペラシャフトもグローと同じ様になっています。
赤色アルマイトのプロペラワッシャーには、イグニッション様のマグネットが埋め込まれています。

電子式イグニッションは、タバコの箱の半分ぐらいの大きさでコンパクトにまとめられていて、機体に搭載しやすそうになっています。

プラグは、「BRISK　Garden　UR17　0,6」が標準でついていますが、日本では入手しにくいのですので、「NGK　BMR6F」が互換性があるので、プラグを交換するときは、NGKが良いでしょう。

プラグは、そのまま使用するのでなく、上の電極を写真のように平らにして使用します。
これは、イグニッションユニットのプラグキャップがスプリングでテンションをかけてエンジンについているカバー受けにネジ止めするようになっているからです。
一般的な差込式より確実に固定できるようにしているようです。

イグニッションのタイミングセンサーはこのように取付けます。

イグニッションを取付けた感じは、このようになります。
ほとんどグローエンジンと同じように使用できそうです。

こちらは、オプションのピッツ型のマフラーです。
アルミ鋳造され見た目より非常に軽量に出来ています。

エンジンをサイドマウントすると真下に排気が出てカウリングにも収まり良くなっています。

このエンジンは、非常に始動性もよくパワーも有りとても使いやすいエンジンです。
このエンジンを積んだ「ピラタス　ターボポーター　2.5m」 を飛ばしてきてとても気に入って帰ってきました。

日本では、まだまだ知られていないエンジンですが、是非お勧めしたいエンジンです。

CADET 飛ばしてきました。

ブラシレスに換装したCADETのテスト飛行をしてきました。
早朝のホームの飛行場所へ寝坊をして行くとメンバーが先に来てもう飛ばしています。

　最近は、近くのキャンプ場が始まっているので、電動機がメインになっています。
この日もメンバーがモーターグライダーを持ってきています。

この機体は、K&Sの機体でホットライナーのようにスピードに乗った飛行ができます。

こちらは、サーマル工房のピラタスでスケール機ながら、なかなか気持ち良く上昇して良く飛んでいました。

さて、CADETのほうは、いきなりフルパワーにせず様子をみなながら、トリムの調整をします。

いよいよフルパワーで上昇をしてみます。
さすがに1.3mの小型の機体に10x6のペラにOK模型のターメリックに使用するパワーユニットで超オバーパワーです。

モーターマウントをそのまま使用しているので、サイドスラスト、ダウンスラストともに足りません。
エレベーター・ラダーで当て舵を打ちながら機体姿勢を保つと気持ち良いスピードで垂直上昇していきます。

ものの10秒もモーターランをすると翼長1.3mの機体は、点になってしまいます。
しかし、当て舵を上手くあててやらないと機体が真っ直ぐ上がってくれません。
でも、上昇力はなかなかのものです。
機体重量は、増加するのを心配していたのですが、2セルリポでバッテリーが軽く、元々のCADETの設計重量（NiMH仕様）以内の600gに収まっているので、滞空性能にはさほど影響ないようで、小さなサーマルも上手く捕まえて高度を維持してくれています。
さて、これで今年のEZカップでの上位が狙えるかな・・・・(^_^;)

「ELECTRIC CADET 1.31mARF」にブラシレスを積む ３

モーターを積むときにコードを逃がすために開けた穴ですけど、このままではかっこ悪いのでこれにカバーをつけることにします。
せっかく開けた穴なので、そのままカバーしてしまうのでなく、エアーインテーク代わりにします。

キットには、本来それようのパーツが入っているのですが、以前に取材用に作ったときにそのパーツを使わなかったのでどこへいったかわからなくたったので、代替品を作ります。
材料は「セダクション100」のホイルスパッツが使わずにあったのでそれを流用して、写真のような形に切り白色に塗装しました。

それを機体に合わせて成型して瞬間接着剤で接着しました。
これで、エアーインテーク風になり、コードが出ているのも隠せました。

バッテリーは、「Hot-Lips　2S1P1700」を使用しました。
胴体が細いので、立て向きに積込みますがそのままでは、バッテリーの方が細すぎて安定しないので、スポンジゴムを貼って、バッテリーがピッタリ入るようにしました。
スポンジゴムなので、そのままでもバッテリーがすべりにくいのですが念のためにマジックテープでも固定するようにして、バッテリーが不用意に移動して重心が変わらないようにしておきます。
これで、「CADET　EZ－CUP仕様」の完成です。
さて、機体に対してオーバーパワーのユニットを積んだ機体の上昇力と滞空性能はどんな感じになるのか、テスト飛行が楽しみです。

「ELECTRIC CADET 1.31m ARF」にブラシレスを積む 2

モーターの準備ができたところで、機体に積込みますが、機首が細くモーターからの配線が引っかかって入りません。
こそで、コードが当るところに穴をあけることにしました。

ルーターで少し余裕を持って開けちゃいました。

モーターからのコードを外へだしてモーターは、無事挿入完了です。
スピンナー径が30mmでモーター外径が28mmですので本当にギリギリです。

プロペラ関係は、全てOK模型製を使用しました。
スピンナーは、「折ペラ用30mmTスピンナー」・ハブは、「PH3.18S8」・ペラは、「10x6ブレード」をチョイス

このハブのプロペラ止めのピンは、Eリングで止めるようになっているので、ネジ式のように緩む心配もありません。

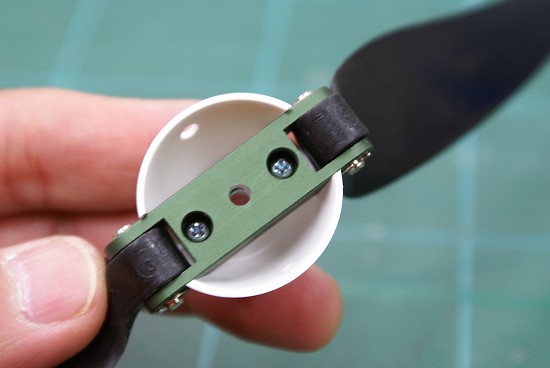

スピンナーはハブの裏からネジ止めするようになっていて、スピンナーも先端から冷却用の空気が取り入れられるようになっています。
モーターのシャフトにはイモネジで固定するようになっています。
OK模型の高松さん自身がグライダーマニアということもありこの辺りのグライダーパーツのラインナップが充実していて、どこの模型店でも入手しやすいのは、マニアにとってありがたいですね。

「ELECTRIC CADET 1.31m ARF」にブラシレスを積む １

今月の29日の日曜日に京都市伏見区のKMA飛行場でOK模型主催の「EZカップ」が開催されます。
競技内容は、モーターグライダーの滞空競技と飛行機によるタッチ＆ゴー・それに3人一組で行うチームタッチ＆ゴーと単独離着陸が出来るようになった初心者から上級者までが参加できる大会になっています。
参加出来る機体もOK模型製だけでなくどこのメーカーの機体でも参加できるという太っ腹なはからいになっています・・・・ヨイショ！(^^ゞ

私も参加予定をしているので、機体の準備にかかりモーターグライダーの競技には、以前RCAWの取材用に製作した「ELECTRIC　CADET」で参加しようと思い、パワーユニットの変更をしてみました。

取材時は、ブラシレス搭載機とブラシモーター＆ニッケル水素バッテリー搭載機の比較ということもあり、数年前まで主流だった写真のパワーユニットを使用して組立てたので、上昇力が今のブラシレス＆リポ搭載機ほどないので、規定されたモーターランタイムで出来るだけ高高度に持っていきたいのでブラシレスに載せかえることにしました。
機体は、当社の機体なのですが、OK模型さんの大会でもあるので、モーターは、OK模型のTahmazoを使用することにしました。
使用するのは、「Tahmazo　ER222018ｄ」の2セル専用モーターです。
本来この機体なら、当社の「Cool-Spin　C2808-1700」ぐらいが適合モーターなので、ちょっとオーバーパワーですが、短時間で高度をとりたいので、これを使用することにしました。

モーターマウントは、キットに付属してある、マウントがそのまま使えます。
胴体が細くモーター径がギリギリ入るくらいです。

機体が細くモーターを搭載してからESCとモーターコードの接続ができないので、機体に取付ける前にモーターの回転方向の確認をします。
サーボドライバーを使うと受信機が無くても、ESCを動かすことが出来るので、便利です。
ESCの受信機コードをサーボドライバーに取付つまみを1.1に合わしておきます。この位置がスロットルの最スローになります。
この状態で、リポを接続するとESCがピッとなったら徐々につまみを目盛りの大きいほうへユックリ回していくとモーターが回りだすので、回転方向を確認します。
逆回転するようならモーターコードの3本のうちの2本を入れ替えて回転方向をあわして搭載準備完了です。

S1 SWIFT 2.88m ARF

この機体は、実機のエアロバティックグライダー「S1 SWIFT 2.88m ARF」のスケールグライダーです。

パッケージのもエアロバティックグライダーらしく飛行パターンが書かれています。
スケールサイズは、1/4.5で翼長が2.88mと中型の大きさになります。

キットの内容です。

胴体は、ホワイトゲルコートのFRPコンポジットで、アクロ性能を高めるためか、軽量に仕上げてあります。
尾輪とメインギアは、付属していないので、取付ける場合は別途加工が必要になります。
水平尾翼とラダーは、バルサリブ組みバルサフルプランクオラカバ仕上げで軽量で丈夫なものになています。

キャノピーは、ABSの真空成型された物に透明キャノピーを接着して、付属のベニアで補強するようになっていて、ここでも軽量化が計られています。

  独特の形状をした尾翼は、水平尾翼がビス止めになっています。
ラダーは、アクロ機と言うことでグライダーにしては、非常に大きな物になってます。

主翼は、スチロールコアアベチ張りオラカバ仕上げで、翼長の半分以上の長さのエルロンが付いてエルロン幅も広くなっています。
これもアクロ性を重視したものです。
写真では、判らないですがスポイラーをセットする溝が加工されていて、その部分のフィルムを切って取付けるようになっています。

翼型は、「HQW　2/12」が採用されています。
断面は、カンバー付きの準対照翼型になっていてこちらもエアロバティックグライダーらしいところです。
こちらが付属しているスポイラーです。

主翼のカンザシは、スチール製の物が付属しています。

その他付属パーツは、リンケージ・サーボ搭載に必要なものは、ロッドからロッドエンド・ヒンジ・キャノピーラッチと細かなところまではいっています。
こちらのキットは、メカープレートは、ベニア製の大きな物が入っていいます。

デカールは、機体ナンバーとSWIFTのシンボルマークになっていて、カラーリング用のデカールは、付属していないので、パッケージなどを参考にして各自オリジナルで行うようになっています。
組立説明書は、英文のみになっていて、イラスト関係がありませんのが、スポイラー付きのスケールグライダーを作った経験のある上級者の方なら説明書なしでも製作できると思いますが、初めて中型スケールグライダーを組立てるかたには、難しいかもしれません。
スケールグライダーで実機さながらのスロープアクロを楽しんでみては、いかがでしょうか。

E.T.A 1.59m ARF

「E.T.A　1.59mARF」を紹介します。
この「E.T.A」とは、「Electric Trainer Aircraft」の頭文字をとったもので電動練習機とストレートなネーミングの機体です。

トレーナー機で、ユーザーも初級者が安心して組立安いようにシンプルな構造となっています。

胴体構造は、初心者のラフな操縦や着陸にも十分耐久性を持たす為にメカボックスから機首にかけては、側板をベニア・底板がバルサを上手く組み合わせてあり主翼から後はバルサの板と角材のトラス構造としオラカバで仕上げて高強度を出しながら軽量に仕上がるようにバランスしてあります。
また、機首部分の上部は、FRP製のカバーになっていて、大きく開きモーターやバッテリーなどのメンテナンスがしやすくなっています。
また、サーボトレイやプッシュロッドが通るガイドパイプも最初から取付けてありリンケージが簡単に行えるようになっています。

主翼は、バルサリブ組みオラカバ仕上げで一般的なARF機と同じように中央にベニア製カンザシで左右を接着するようになっています。
エルロンもフルエルロンが使われています。

翼型は、NACA4412が使われて低速でもしっかり浮力があり失速しにくくようにしています。

尾翼もバルサリブ組みオラカバ仕上げで軽量に仕上がっていて、安定性を重視して、面積も大きくなっています。

付属品もプッシュロッド・ヒンジ・FRP製コントロールホーン・ロッドエンドリンゲージ関係部品がキッチリ入っています。
ランディングギアは、構造がシンプルいて丈夫なピアノ線に中空タイヤと尾輪なども付属しています。

デカールは、窓用のほか機体ロゴやラインなど用意されています。

説明書は、TOPMODEL.CZ製の特徴ともいえるイラストメインの説明書になっているので、英語が読めなくても日本製のバルサ製ARF機を組立てたことのあるかたなら十分理解できるものになっています。

この機体には、当社の「Cool-Spin　C3223-1200」あたりがお勧めのモーターです。
練習機は、このくらいのサイズの機体が安定が良く最適なのですが、エンジン機の場合騒音等で飛ばす場所がない場合など、音の静かな電動機なら意外な場所が練習に使えるかもしれません。

DORA 1.92m ARF

「DORA　1.92m　ARF」を紹介します。

こちらの機体は、中型クラスの軽量ラダー機です。

ウインチやショックコードを使ってのサーマルハンティングから弱風時のスロープソアリングまで幅広く楽しめる機体です。

内容は、ピュアグライダーのラダー機のARFのためにシンプルなセット内容となっています。

胴体は、ホワイトゲルコートのFRP製となっていて、垂直尾翼も一体成型されています。
メカ搭載スペースは、ユッタリとしているので特に小型のサーボや受信機でなくても十分搭載できるようです。
キャノピー部分もブルーメタリックのFRP製で開口部も広くバッテリーの搭載やスイッチを機体内にセットしたときの操作もしやすいようです。
主翼は、バルサリブ組みオラカバ仕上げで、ラダー機特有の翼端上半角が付いた軽量でシンプルな構造になっています。

翼型は、S3021を採用、翼面荷重もメーカー推奨重量の800gで仕上げると18.26ｇ/ｄ㎡とサーマルでの浮きの良さを確保しています。

水平尾翼とラダーもバルサリブ組みオラカバ仕上げの軽量なもので、エレベーターは、T型の水平尾翼自体が稼動するフルフライングタイプになっています。

ラダー機と言うこともあり付属パーツも少ないのですが、リンゲージに必要なパーツやヒンジ・ロッドなど細かなところまでセットされています。

DORAのユニークな水玉模様のデカールとイラストメインの解り易い組立説明書です。

2m近い翼長ながら800gと言う軽量に仕上がる高性能サーマルグライダーでのサーマルハンティングを楽しんでみては、いかがでしょうか
