JRのDSX7をオンボード送信機トレーで楽しむ方法(2)


さて、こちらのアダプター、どのように使用するのかをご紹介します。

オンボード送信機トレー（2011年6月生産分以降）のパッケージの中には

追加説明書が入っていますので、併せてご覧頂くとより分かりやすいかと思います。

ただ、使用方法といっても、


パーツの接着位置と左右を確認して、しっかりと押さえて

低粘度の瞬間接着剤（OKボンドのMPがお勧めです）をチョン、と流すだけです。

 ←完成。左側用です。

そして



この隙間に

はめ込めば、作業終了。写真の場合は左側（向こう側）からはめ込んでいます。

これだけですが、送信機はしっかり固定されています。

DSX7専用にされる場合は、しっかり接着されるといいでしょう。

ちなみに、最新のXG8はアダプターなしでぴったり装着できますよ。

JRのDSX7をオンボード送信機トレーで楽しむ方法(１)

OK模型の

PILOT　オンボード送信機トレーJ-1型（JR用）の従来の適合機種は

 PCM9X　PCM9X２　PCM12X　DSX9　DSX12。




こちらのDSX7（フックは別売です）をトレイにセットしようとしても



押さえても浮いてきてしまい、固定できません。そこで登場したのが




この謎のパーツです。どのように使用するのでしょうか。

答えはまた後日です＾＾

Tahmazo T-37ツインチャージャーを使ってみる(6)

それでは次に、

リポバッテリーとニッカドバッテリーの同時充電を行ってもらいましょう。

今回は 左側（ＣＨ１）にTahmazo LP2S1P1700SE、

右側（ＣＨ２）にニッカドの４セル６００mAhをつないでもらいました。

前回からＣＨ２を変更しただけですね。

ということで、せっかくですのでＣＨ１のリポバッテリーの放電もやってもらいました。

例の如く、初心者Ｔ君は説明書をじっと見ながら・・・


ちゃんとできました。放電の様子も、もちろんＰＣでモニタリングできます。



ある程度放電したところで、リポバッテリーとニッカドバッテリーの同時充電をしてもらいました。

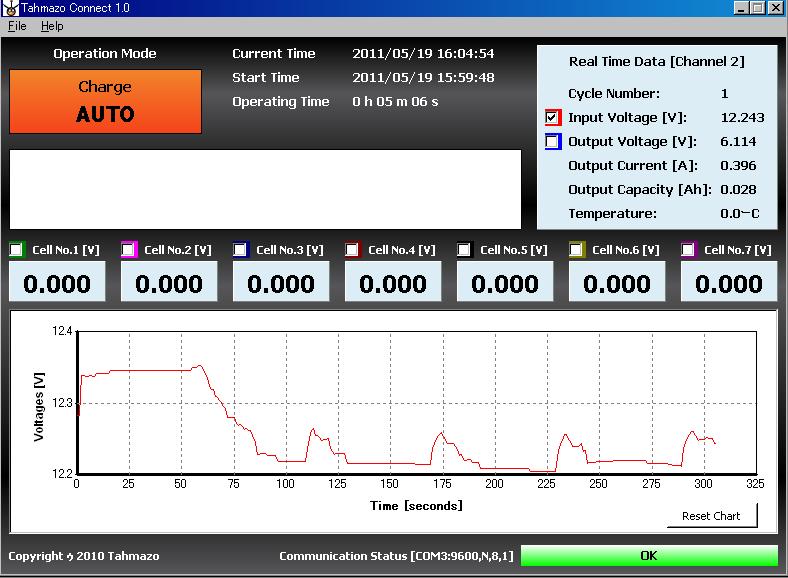

ＣＨ２のニッカド充電の様子です。

こちらも問題なく充電完了。

このように、T-37ツインチャージャーはバランサー、リチウム系（リポ、リフェ）ニッケル系（ニッカド、ニッケル水素）鉛電池の充電をこなしてくれます。

ということは１台４役以上。なかなか頼りになる充電器ですね。オススメです。

バッテリーの容量と「Ｃ」(2)

次に、電池の「放電能力」についてです。

これは、基本的に「C」で表されます。



「C」とは電池容量に対する比率を表す単位。

「キャパシティ capacity」の頭文字です。

電荷「クーロン coulomb」のCとは、同じCでも意味が違います。

「capacity」が「容量」と訳されるので、電池容量のmAhと混同されがちですが、

「（実的な）能力」という訳し方もされるという点で区別していただけるかと思います。



「C」は電池容量mAhに対する比率ですから、１Cが常に同じ数値だとは限りません。

例えば電池容量1700mAhのバッテリーの１Cは、1700mA(1.7A)です。

よく耳にする「１C充電」とは、「１C分の電流で充電すること」。

つまり、理論上、空のバッテリーを１時間で満充電する充電方法のことです。

理論上、というのは、ＣＣ-ＣＶ方式での充電では、通常、１Ｃ充電では１時間で終了しないものだからです。

これは、また後日触れることにしますね。



電池の放電能力、定格値やバースト値にもCが用いられています。

「定格値」はバッテリーにダメージを与えてしまう放電電流のボーダーラインです。

「バースト値」は一瞬でも超えると、電池が使用不能になってしまう電流値のことです。

定格２０Cや定格４０Cなど、いろいろな能力のバッテリーがあります。

放電能力が上がると高価になる場合がほとんどです。

使いたいメカやお財布と相談して、無理のないバッテリーを購入されると良いでしょう。

 基本的な説明は以上です。わかりにくい点がありましたら、お気軽にコメント下さいね。

バッテリーの容量と「Ｃ」(1)

初心者の方からご質問いただくのは、最近ではごく希になってきていますが

充電器のことを学んだスタッフＴ君から”懐かしい”質問がありましたので、

彼と同じく、これから始めるというような方のために、書き記しておこうと思います。



まず、リポバッテリーの性能についてお話していきます。

例えばTahmazo「Tahmazo LP 2S1P1700SE」の場合、

「2S1P1700」がバッテリーの性能として品名に組み込まれています。

これは「２シリアル１パラレル、電池容量１７００ｍＡｈ」という意味。

始めたばかりの方にとっては、これでも何の事だかわからないと思います。



シリアルというのは、直列のこと。

パラレル（並列の意）は、１Ｐなら直列という意味。



電池容量の「mAh（ミリアンペアアワー、ミリアンペア時）」は、

1700mAhなら「1700mA（1.7A）を1時間放電することができる」という意味です。

「1700mAを1時間流し続けたら無くなる」と言い換えてもいいかもしれません。

ということは、1.7x2の3.4Aなら0.5時間放電できるわけです。



 つまり、Tahmazo LP 2S1P1700SEなら、

「パック2つ直列、容量1700mAh」ということが品名だけでわかるわけですね。

Tahmazo T-37ツインチャージャーを使ってみる(5)

さあ、準備はすべて整いました。

まずはリポのセル＆容量違いの同時充電からやってもらいます。

Tahmazoのリポバッテリーは１Ｃ充電推奨。設定を間違えないようにしてください。

説明書には充電方法が順を追って書かれてありますので、初心者Ｔ君でも大丈夫。



左側（ＣＨ１）がTahmazo LP2S1P1700SE

右側（ＣＨ２）がTahmazo 3S1000RIG受信機用です。

Ｔ君にとっての初めてのリポバッテリーの充電、開始！


バランス充電の様子が、このようにモニタで確認できます。



充電が完了したら、充電器がメロディで通知してくれます。

ＥＳＣボタンを長押しして、作業終了。

リポバッテリーは、機体に積んだまま充電したり、メーカーの推奨する充電方法を取らないなど、扱いを間違えれば破裂、発火の危険性もあります。

しかし手順さえ間違えなければ充電も実に簡単です。

Ｔ君も、何かあっけなかった様子。

それでは次は、ニッカドとリポの同時充電に挑戦してもらいます。

Tahmazo T-37ツインチャージャーを使ってみる(4)

続いて、Tahmazo T-37ツインチャージャーの大きな魅力のひとつでもある

「ＰＣでのモニタリング」のための準備をすることにします。

（２）でもご紹介した、本体後ろ側のポート

ここからＰＣへとＵＳＢケーブルをつなぐだけではモニタリングできません。

このページの下のほうにあるドライバーをダウンロード、インストールします。


右下の表示が[OK]になればいいのですが、画像のようにエラーになる場合は、

[File]→[Settings]で現れるウィンドウの[Comm Port]を変えてみてください。

ＰＣに接続されているＵＳＢ端子のポート番号が正しくないとダメみたいです。

右下の表示が[OK]になったら、準備完了です。

Tahmazo T-37ツインチャージャーを使ってみる(3)

それでは、超初心者のスタッフＴ君にTahmazo T-37ツインチャージャーを使って充電してもらいます。

説明書を読んで、自分でやってもらいます。pdfの説明書はこちら。

今回充電するのは、この３本です。


左上がTahmazo LP3S1000RIG 受信機用、右上はNi-cd４セル600mAh、下はTahmazo LP2S1P1700SEです。

種類もセル数も容量もバラバラです。

T-37はリチウム系（Lipo、LiFe、LiIon）ニッケル系（NiCd、NiMH）、鉛電池を同時に充電できるのが特長ですから、バラバラでも全く問題ありません。

親電源は12Ｖのバッテリーを用意しました。もちろん、安定化電源でも使えます。

説明書とにらめっこのＴ君、しばらくして

「メインケーブルの接続って、どうやるんですか」とのこと。

前回、付属のゴールドコネクターの使い道がわからなかったのですから、無理もありません。

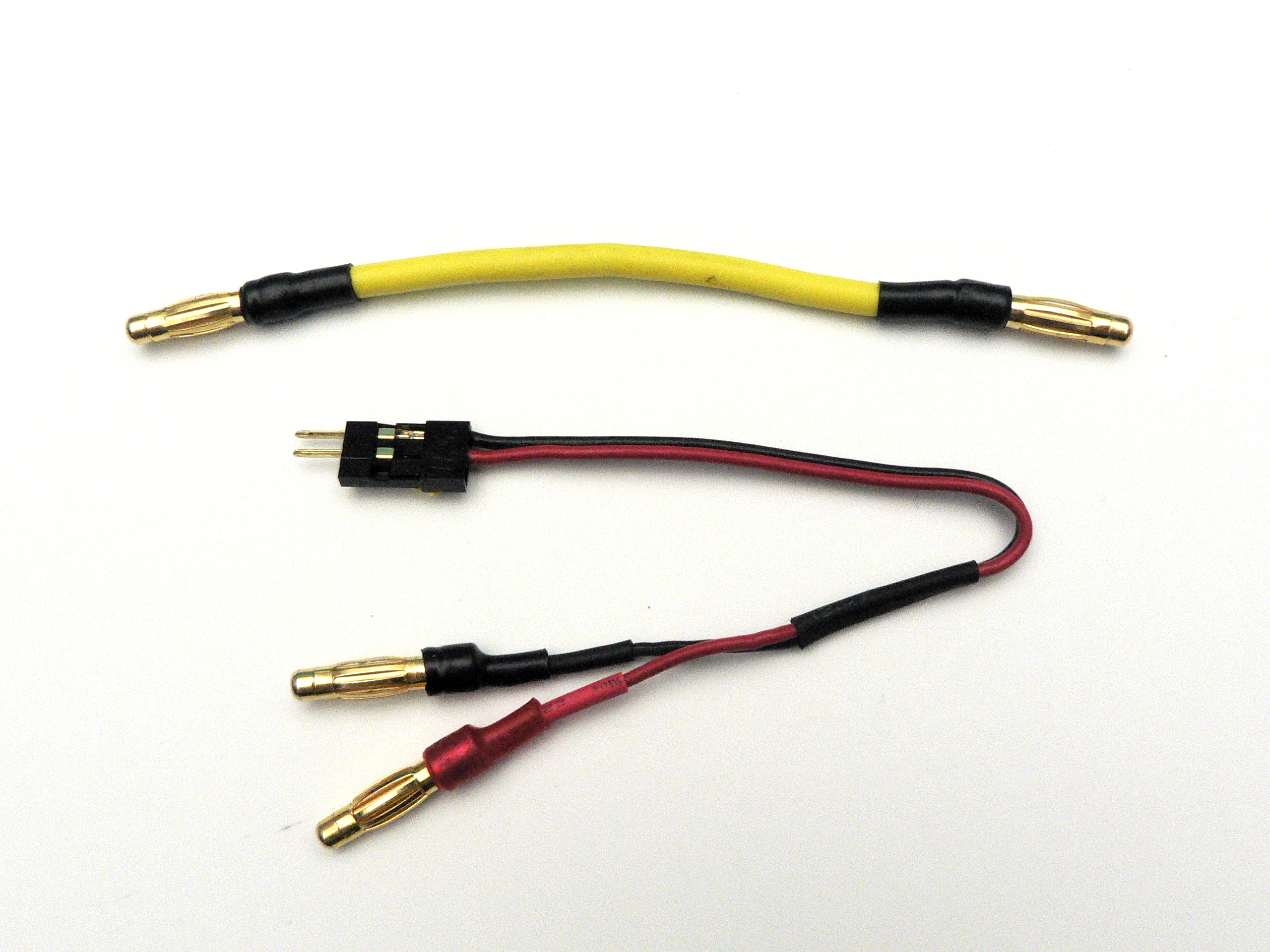

この２本を渡して・・・さあ、頑張って充電してくださいね！Ｔ君＾＾

Tahmazo T-37ツインチャージャーを使ってみる(2)

では、まずはセット内容からご紹介していきます。

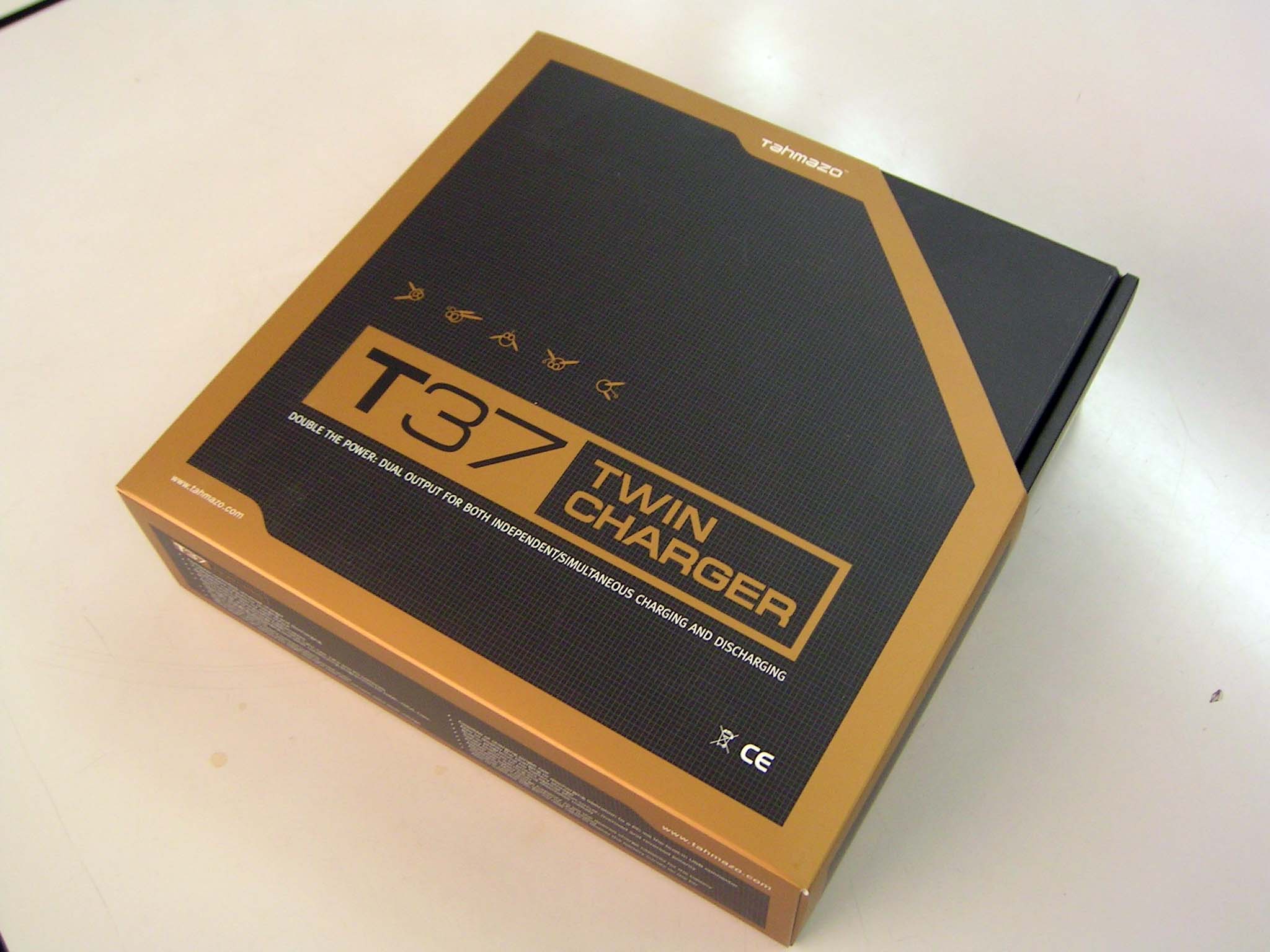

結構大きめです。黒とゴールドのカッコイイパッケージ。

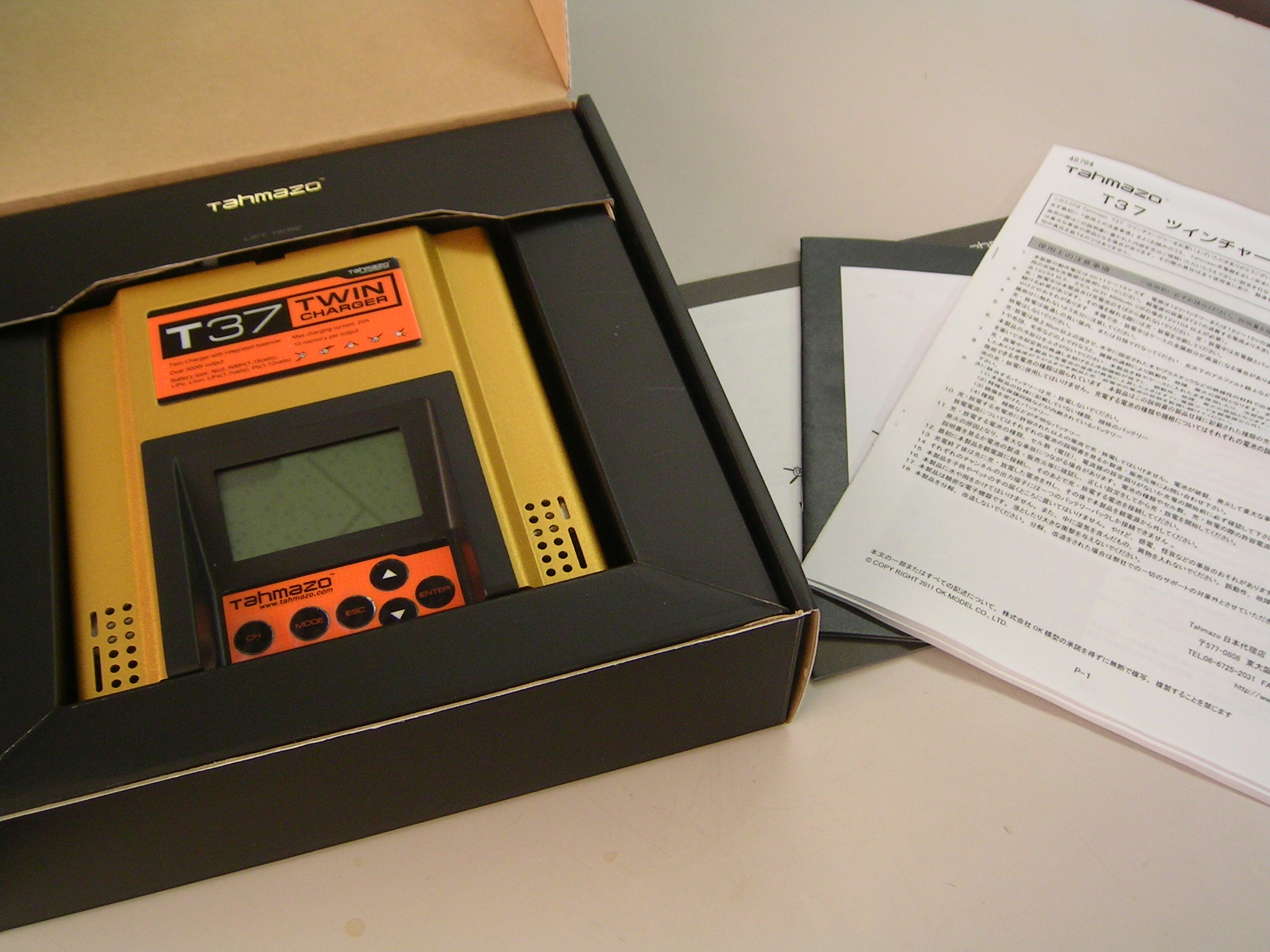

英語、仏語、日本語それぞれの説明書が入っています。

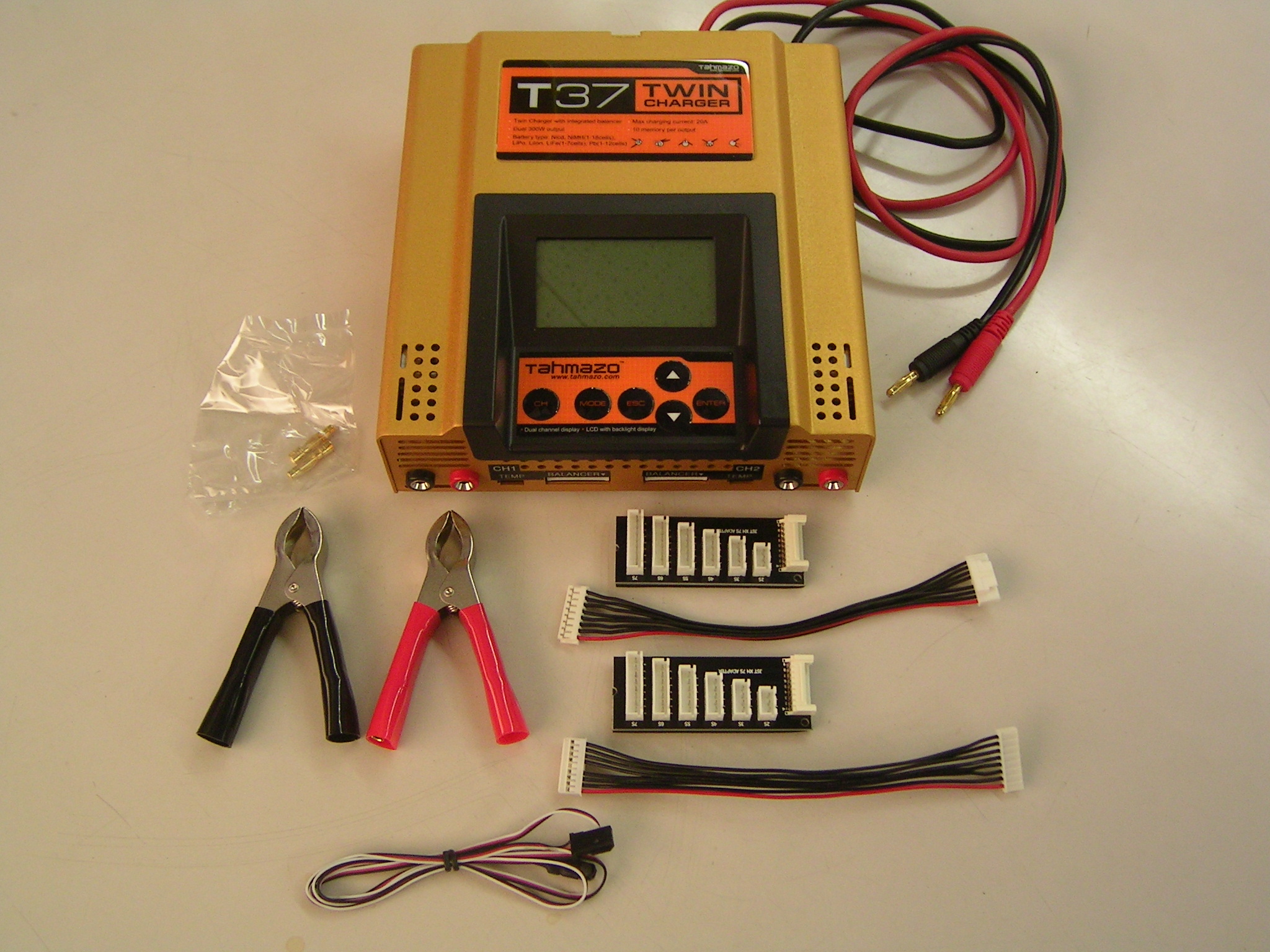

セット内容。写真下の束ねてあるコードは、温度センサーです。

全くの初心者のスタッフＴ君曰く

「この（写真中央左の）ゴールドコネクターって、何に使うんですか？」

・・・。

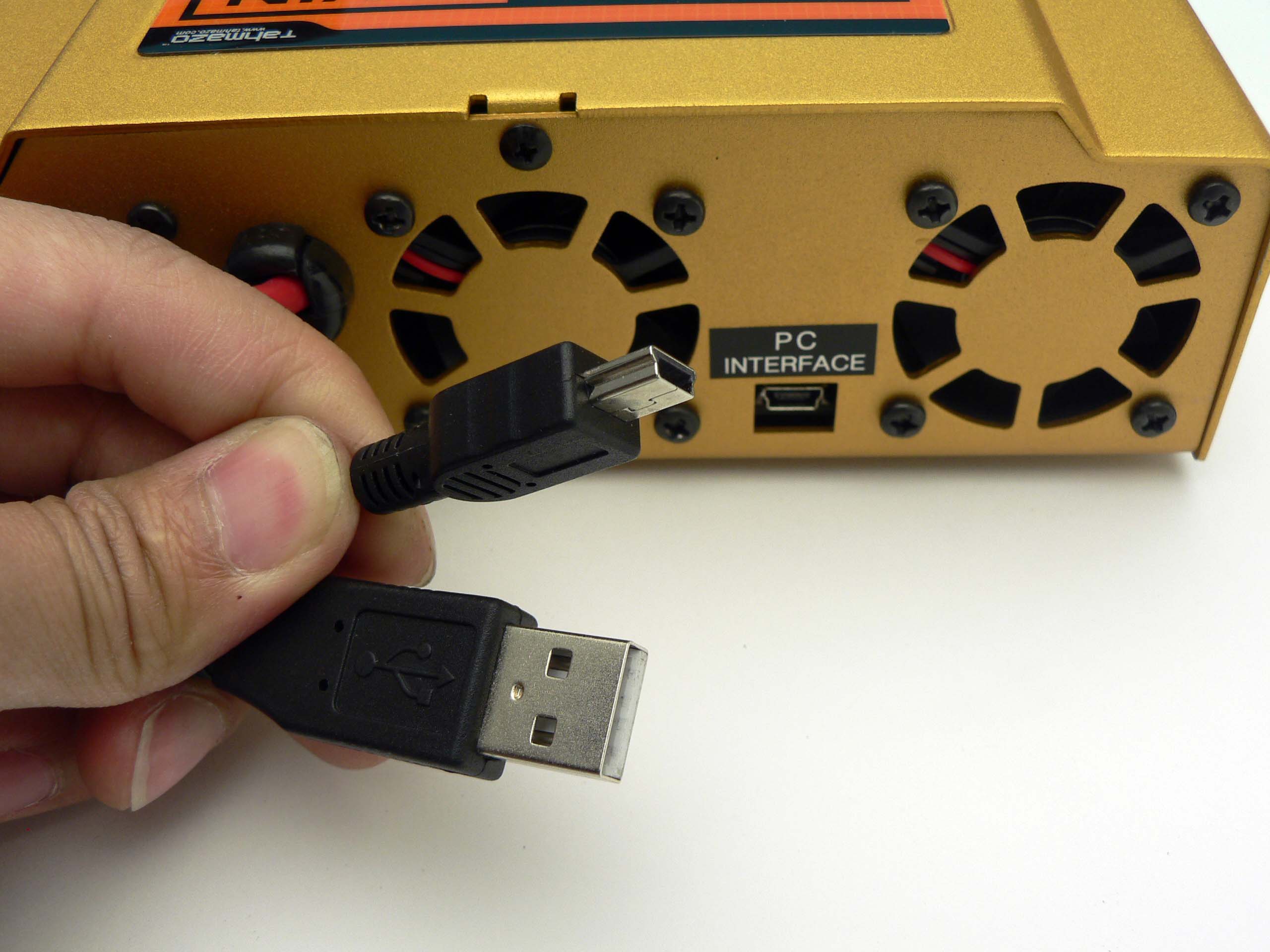

本体の後ろ側にあるＵＳＢポート。

ケーブルは同梱されていませんので、用意する必要があります。

安いもので十分。ただ、本体側はミニＵＳＢのポートですので、ご注意ください。



さて、それでは先ほどのスタッフＴ君に、実際に充電してもらうことにします・・・。

Tahmazo T-37ツインチャージャーを使ってみる(1)

先日のホビーショーで、ＯＫ模型ブースにて展示されていた

↓Tahmazo T-37ツインチャージャー↓



この充電器はなんといっても

①２系統独立充電ができて②バランサー機能が付いている

というのが特長です。③ＰＣモニタで確認できる、というのもいいですね。

因みに・・・説明書はこちらです。

しかし「使い方が・・・」「あまりピンとこない・・・」と仰る方もいらっしゃいますので、

次回以降、実際にこの充電器で充電する様子をご覧いただこうと思います。
