HD、ST、LT。

OK模型のサーボコードの延長コードは、3種類用意されています。

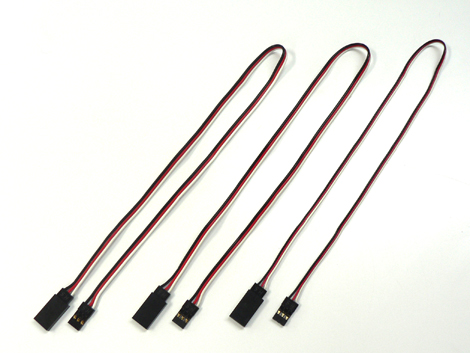

左から、延長コードHD　400mm、延長コードST　400mm、延長コードLT　400mm。

つまり「HD」「ST」「LT」の3種類。

アルファベットはそれぞれ「ヘビーデューティー」「スタンダード」「ライト」の略とのことですが、どのような違いがあるのか、見ていきましょう。

同じく左から、HD、ST、LTです。

芯線が真ん中のSTと比べると、HDが少し太く、LTの方は明らかに細くなっていますね。

HDは50芯コード、STは30芯コード、LTは30芯コードのライトタイプが芯線に使用されています。

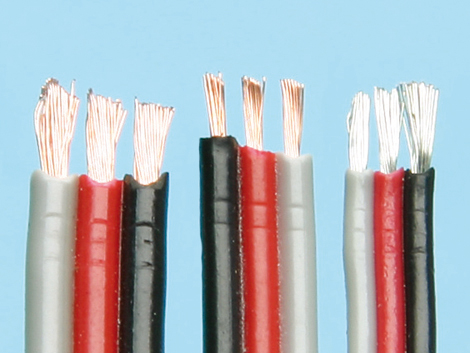

被膜を剝いた状態の写真(同じく左からHD、ST、LT)です。これだと違いがよくわかりますね。

ちなみに詳細なデータ(メーカーHPに記載)は

延長コードＨＤ（ヘビーデューティー・５０芯）
芯線　0.06mmφ銅線x50本、ビニール線外径（一本につき）1.6mm、重量8.25g/50cm

延長コードＳＴ（スタンダード・標準タイプ、３０芯)
芯線　0.06mmφ銅線x30本、ビニール線外径（一本につき）1.3mm、重量5.05g/50cm

延長コードＬＴ（ライト・３０芯軽量タイプ）
銅線はスタンダードSTと同じですがビニール線を細くして軽量化したものです
芯線　0.06mmφ銅線x30本、ビニール線外径（一本につき）1.0mm、重量3.65g/50cm

とのこと。では実際に、重量をみていきます。

延長コードHD　400mm。

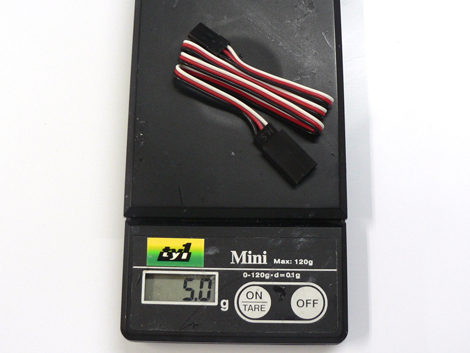

延長コードST　400mm。

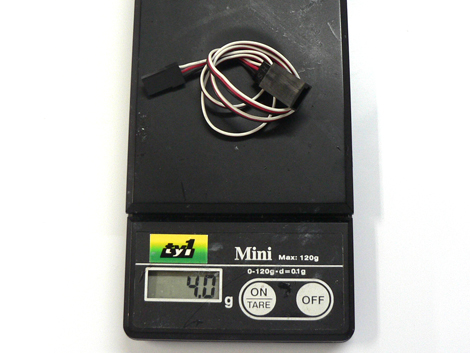

延長コードLT　400mm。

400mmでこの違いですので、室内機などの軽さを追求したい機体にはLTタイプを、大きな電流を流したり、長距離の延長の場合はHDタイプを、その他は基本的にSTタイプで充分だといえるでしょう。

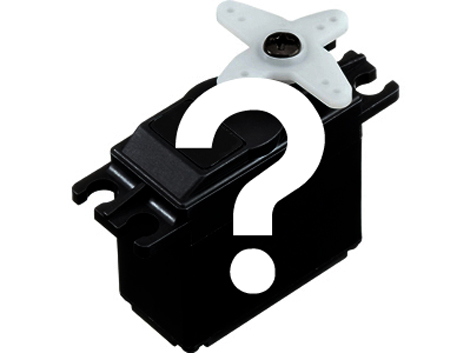

「標準」サーボ？

模型飛行機の組立説明書や、「別途購入品」として記載されている「標準サーボ」という言葉。

実は、よくお客様から「どういうサーボのこと？」といったお問い合わせをいただくのです。

確かに、「標準サーボ」があるなら、粗悪品があったり高級品があったりしそうですし(あるにはありますが)、トルクのことなのか、重量のことなのか、「標準」が何を基準にした「標準」なのか、分かりにくいのも事実でしょう。

「標準サーボ」「スタンダードサーボ」とは、一般的に

寸法がおよそ幅20mm x 奥行40mm、(メーカーにより微妙に異なる)トルクが3.5kg程度のサーボを指します。

大体これぐらいが「スタンダードなサイズ」なのですが、「スタンダード」にはもうひとつの意味があります※

それは、「プロポメーカー製であること」。JRPROPO、FUTABA、HITEC、SANWAといった代表的なプロポメーカーが出している、寸法が20mm x 40mm、トルクが3.5kg程度のサーボ。これが本当の意味で「スタンダードなサーボ」というわけなのです。

さらにサイズごとに大体の基準があり、大きいものから順に

スタンダードサーボ

ミニサーボ

マイクロサーボ

サブマイクロサーボ

そして薄型のウイングサーボ(リンク先はすべて「Google」で検索した結果です)

と呼ばれて区分けされています。

TahmazoのTS-1002やTS-1014などは少し特殊で、上記のどれにも当てはめにくく、「インドアスローアクロ機に最適の超軽量ハイトルクサーボ(TS-1002)」「薄翼グライダーや飛行機のエルロンサーボに最適のスリムラインサーボ(TS-1014)」という記載になっています。

他にも大きなくくりで「アナログサーボ」「デジタルサーボ」というものがありますが、これはまた次の機会にしましょう。

上記のさまざまな種類のサーボを色々とご覧いただければ参考になると思いますよ。



※「標準; standard」という用語には、相互運用のための広く合意されたガイドラインという意味が含まれ(Wikipedia「標準化」より)

ミント２には、GWS？APC？

ミント２の発売に伴って、弊ショップでも再登場となったGWSプロペラ。

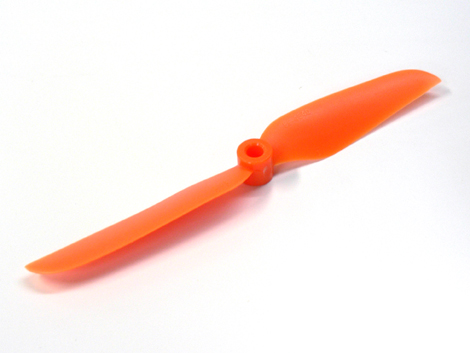

ミント２に最適とされるGWS 4.5x4 。

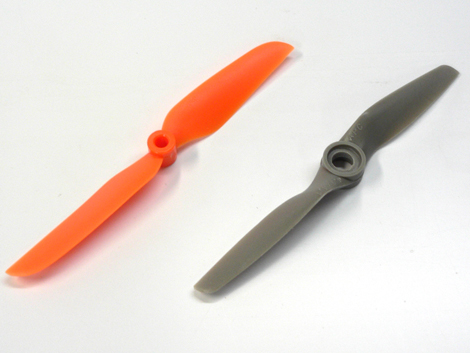

4.5x4ならこれ↓（写真右、APC 4.5ｘ4E）でもいいのではないかと思われそうですが・・・

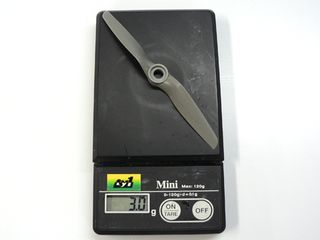

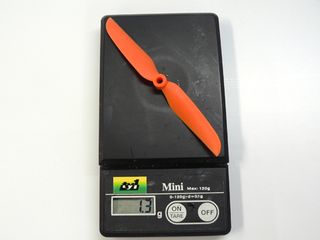

一番の問題点になりそうなのが重量。比べててみましょう。



・・・約1.7g違います。APCはGWSの倍以上の重さ。

さらに、対応するモーターの軸が細く、APCは少し穴が大きくあけられているので取り付けも心配。

かといってこれで調整するとまた重量も増えます。

モーターの力が強いわけではなく、機体も小ぶりで軽いので、軽さが最も重要視されるのですね。

価格もお手頃ですから、ぜひミント２にはGWSの方を使ってあげてください。

模型のFRPパーツ修理

カウリングなどのFRP製のパーツは、軽さと剛性と曲面の美しさを求める空モノラジコンにはもってこいです。

その反面、一度破損してしまうと修理が大変！

樹脂や硬化剤、ポリパテが必要になるし、塗料、塗装スペース、匂いへの配慮、作業時間・・・いろいろ面倒です。

・・・といってもそれは、バイクのカウリングのような、大型でがっちりしている必要のあるパーツの話。

ヘリのボディや模型飛行機のカウリングなどの軽い破損に、そこまで神経質になる必要は無いですよね。

軽微な破損の修理なら、これで充分。

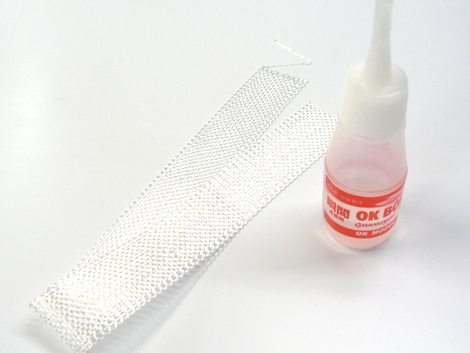

どこにでもある（？）、グラステープと瞬間接着剤です。

カウリングにひびや亀裂が走っただけなら、グラステープと瞬間接着剤で裏打ちして、

コンパウンドなどで表面を磨けばほとんど目立ちません。簡単ですし、結構補強できます。

サーボカバー、どうされてますか？

エルロンのリンケージがビシっと決まって、さてフタをしようとしたとき

あら、サーボカバーが、切れてないタイプの成形だった・・・

とか、切り取り線が見えなくて（見えていても怪しくて）、

どう切ればいいのか・・・という時、皆さんはどうされてますか？

いろいろ方法があるとは思いますが、そのうちの一つをご紹介しますね。

私の場合は、これを使います。

マスキングテープです。これはサーボカバーのカットだけではなくて、本当に色々使えます。

さて、とりあえず、先ほどの成形品を

粗切りして

半分に切ります。そしてマスキングテープを、主翼側に貼ります。

囲われた内側の四角が危険ゾーンの目安、というわけですね。長めに貼りましょう。

心配な方は、四方ではなく八方に貼ってもいいですね。

この上に成形品を乗せて、大体の位置合わせをして、成形品に危険ゾーンを写し込みます。

こんな感じになったら、想定される危険ゾーン内に入らないように切っていきます。

こんな感じにできました。うーん、写真で見るとなかなかいびつです（苦笑）

両面テープの貼りしろを残すのを忘れないようにしてくださいね。

両面テープを細く切って、貼って、はい、完成です。

ホーンやその他が当たらないようにしてくださいね。

別に、まん丸じゃなくてはいけないという決まりもないです。

四角や星型、なんてのもいいかもしれません。あくまで一例、というご紹介でした。。。

マスキングテープは、この他にも、キャノピーを胴体に合わせて切る時なんかにも使えますよね。

サーボテスターとサーボドライバー

機体が完成して、さあリンケージ！

という時に、サーボをいちいち受信機に繋いで、送信機をONして・・・

という作業は、ニュートラル出しが確実で舵角をみるのも飛行時の感覚に近いのは確かなのですが

もっとサクサクとニュートラル出しやサーボの動作チェックができるものがありますよね。

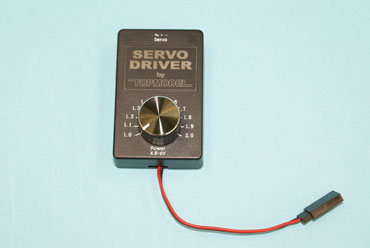

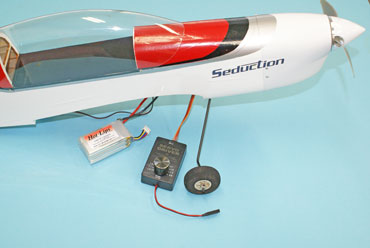

弊店の取扱い商品を例に出しますと、↓これ（サーボドライバー）と

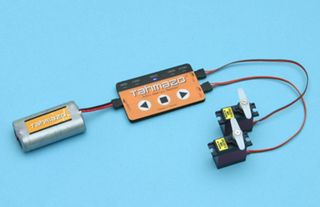

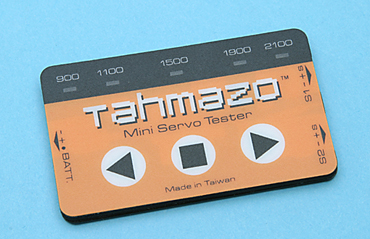

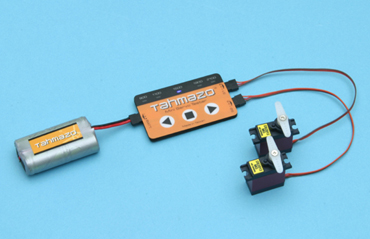

↓これ（サーボテスター）です。

ニュートラル出しなら、サーボテスターが簡単ですね。

動作チェックは、ニュートラルポジションと両端を行ったり来たりさせるチェックが可能です。

スポイラーや引込脚の動きもチェックできますよね。2個同時にチェックできるのも特長。

他にも機能は沢山あります。説明書はここからご覧ください。

サーボドライバーは、サーボだけでなく、アンプに繋げば

モーターの動作チェックもできます。ツマミで回転数を変えられます。

あれば便利なアイテムですよね。

木製積層プロペラとAPCプロペラ(2)

それでは、早速重量を量ってみましょう。

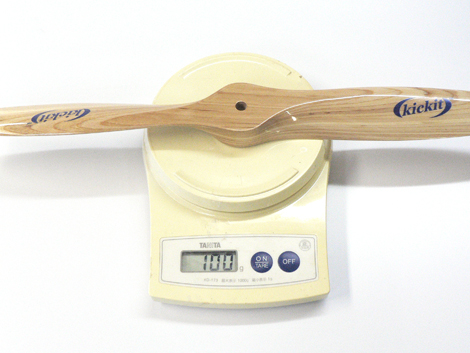

木製積層プロペラ18ｘ10は

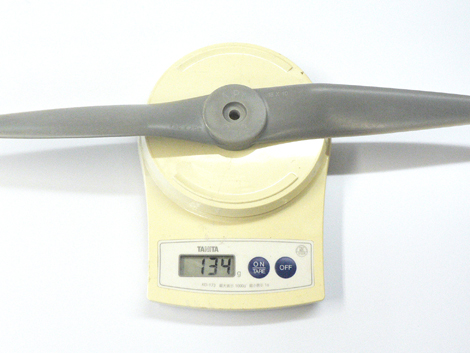

そしてAPCエンジン用18ｘ10は


30gも違いますね。手に持ってみても、素材の違いもあってAPCは重量感があります。

T君「重量が違うと、何が変わってくるんですか？」

つまるところ、フライホイール効果、なのですが

「軽いペラは、回し始めるのは簡単で、反応がクイックに返ってくる。

でも惰性が効きにくい分、アイドリング中の安定性が損なわれやすい。

逆に重いペラだと、反応はゆっくりだけど、惰性が効きやすいからアイドリング中、安定する。」

T君「・・・はあ。ということは、どっちの方がいいプロペラなんですか？」

「どちらがいい、ということは無いよ。特徴をよく知った上で、用途に合ったペラを選べばいいんだよ。」

解り易く説明したつもりなのですが、解って貰えたのでしょうか・・・＾＾；

木製積層プロペラとAPCプロペラ(1)

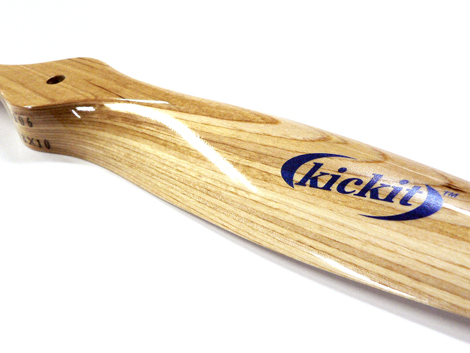

積層合板製ならではの美しい木目。

そしてバランスが良く、狂いが出にくいのが特徴のKickit 積層木製プロペラ。


ある日、T君が質問をくれました。

「積層木製プロペラにも、APCプロペラにも、（例えば18x10のように）同じサイズのものがありますよね？これって、何が違うんですか？」

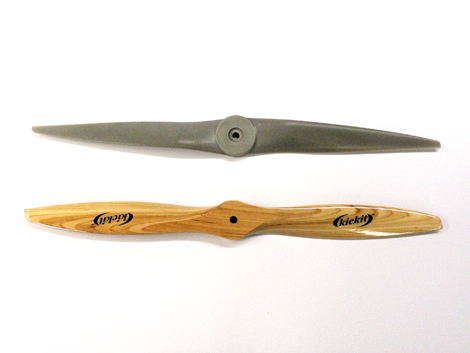

というわけで、↓APCの18x10と積層木製プロペラの18ｘ10を簡単に比較してみます。



まず、形から見てみましょう。

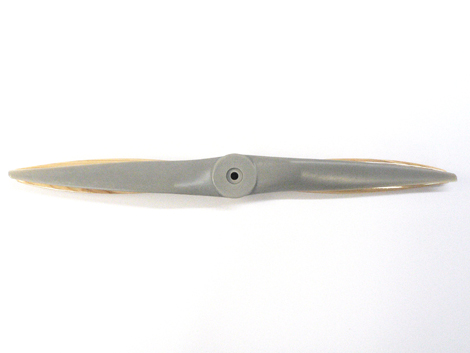

重ねてみるとよくわかりますね。

また、APCプロペラの先端や後縁は、積層木製に比べるとかなりシャープ。

T君「重さも結構違いますね」

お、気がつきました気が付きました。「そう、それがポイントなんですよ＾＾」

それでは次回は重量を比較してみましょう。
