ややこしいですよね、折ペラ関連のパーツの商品名。

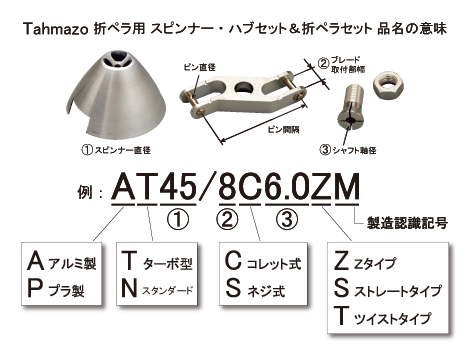

「AT45/8C6.0ZM」
これはどんなサイズのスピンナーハブセットなのか。
以前、モーターの名前の意味をご紹介したように、品名にはちゃんと意味があるのです。
「AT45/8C6.0ZM」のスラッシュ(/)の左側がスピンナー、右側がハブの形状やサイズを表しているわけです。
つまり、「アルミ製ターボタイプの45mmのスピンナーと、取り付け部の幅が8mmのブレードが適合する、シャフト軸径6.0mmのモーターに取り付けられるZタイプハブのセット」という意味。
これでちょっと気になるのが、ピンの直径とピンの間隔が分からないこと。これはまた後日ご紹介します。

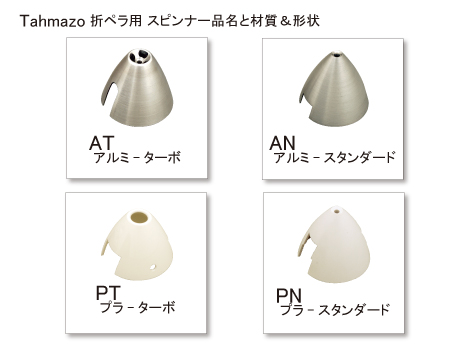

次に、折ペラスピンナーの「AT」「AN」「PT」「PN」という材質と形状について。
こういう意味がある、と分かってしまえば、簡単ですね。
また、ご購入の際の参考になさってください。
今回はPro.C Aシリーズのご紹介からちょっと脇道へ外れてみます。
まずは前回のクイズ？の答え。
問題は
モーターと初期設定のESCを繋ぐ3本のコードのうち2本をさしかえて、モーターが時計回りに回転するようになっています。ここでプログラムカードを使って回転方向を【Foward】に設定すると、モーターはどちら向きに回転するでしょうか。
というものでした。
答えは「時計回りのまま」です。ESCのモーター回転方向の「初期設定」は【Foward】だからです。
ちょっと分かりにくい方の為に、ブラシレスモーターの回転する原理を簡略化してご説明します。
詳しいことをお知りになりたい方は↓こちらをどうぞ

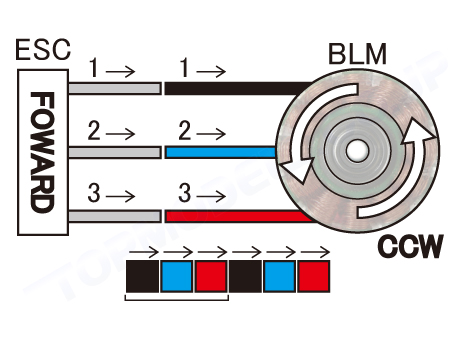

左側がESC、右側がBLM、ブラシレスモーター。初期設定もしくは【Foward】設定で、正しくコードが接続されている状態です。この場合は、黒→青→赤の順に信号が送られ、それによってモーターがCCW(反時計回り)に回転します。画像下側の黒、青、赤の配列(下線部分)を覚えておいて下さい。

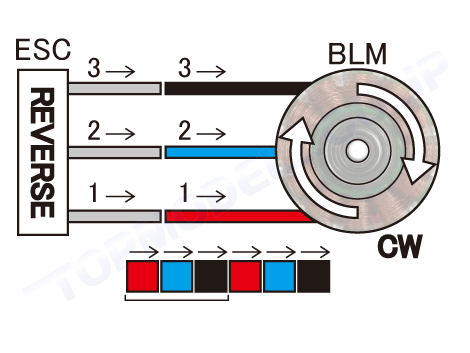

続いて、先ほどの接続のままで【Reverse】設定に切り替えた状態です。先ほどとは真逆の赤→青→黒の順に信号が送られるので、モーターはCW(時計回り)に回転します。同じく、赤、青、黒の配列を覚えておいて下さい。

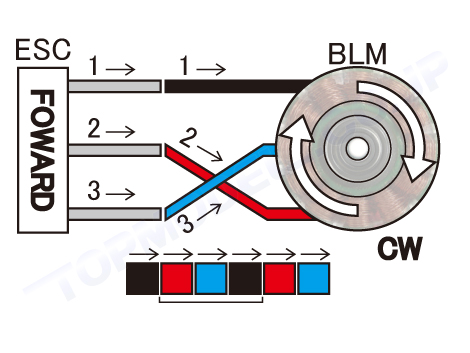

今度は、初期設定もしくは【Foward】設定で、モーター側のコード3本のうち2本を差し替えた状態です。黒→赤→青の順に信号が送られます。画像下側の下線部分を見て頂くと分かるように、赤→青→黒の順に信号が送られているのと同じ状態になっています。これにより、モーターの回転は逆転するのです。さしかえる2本はどれでも同じ結果になります。

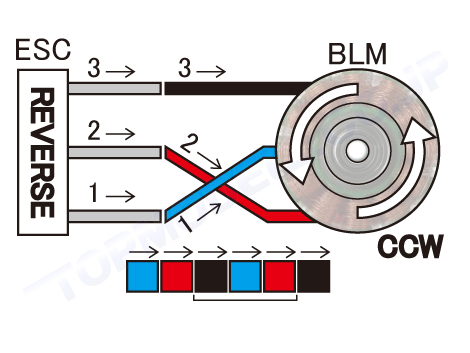

さらに、【Reverse】設定で、モーター側のコード2本をさし替えた状態。ESCからは逆転させる順に信号が送られますが、画像下側の下線部分は黒→青→赤という順に並んでいます。これにより、CCW(反時計回り)に回転するわけです。
以上のような原理で、ブラシレスモーターの回転方向が決まっています。
「プログラムカードでFowardにしたのに、モーターが逆転した！」というような勘違いは、上記のような原理を理解されれば解消されることでしょう。
「信号」や「送られる」といった言葉、またコードの色別による表記は、説明を簡素にするために採用しています。また、CCWやCWは、シャフトが手前に来るようにモーターを見た場合の回転方向ですので、それらの点はご了承くださいm(_ _)m

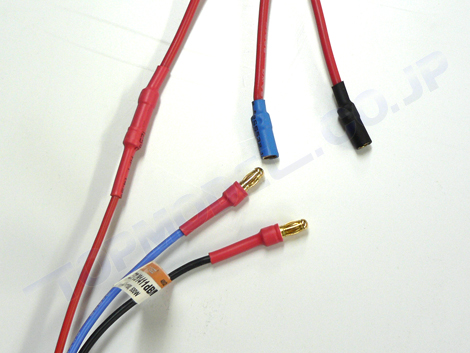

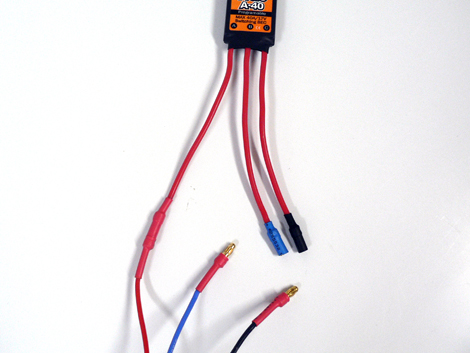

Tahmazo Pro.C AシリーズのESCの場合、モーターのコードを画像のように(バッテリー側のコードの色を目印に赤と黒をつなぎ、青を真ん中に)接続すると、(シャフトが前面にくるようにモーターをマウントした場合)機体正面から見て反時計回りに回転するようです。
※他社製品、Tahmazoの他製品では検証していませんのであしからず。
でも、モーターの回転方向が望み通りになっていない場合は、この3本のうちどれでも2本を挿しかえれば、回転方向は変わります。
プログラムカードを使って、正回転/逆回転を切り替えることもできます。機体に積んでしまった後のモーターの回転方向の切り替えもできるというわけですね。
では、ちょっとしたクイズを。
モーターと初期設定のESCを繋ぐ3本のコードのうち2本をさしかえて、モーターが時計回りに回転するようになっています。ここでプログラムカードを使って回転方向を【Foward】に設定すると、モーターはどちら向きに回転するでしょうか。
答えは次回です。(モデラーさんには「これのどこがクイズなの？」と言われてしまいそうですが＾＾；)
では、実際にプログラムカードを使ったESCの設定の切り替えをしてみます。

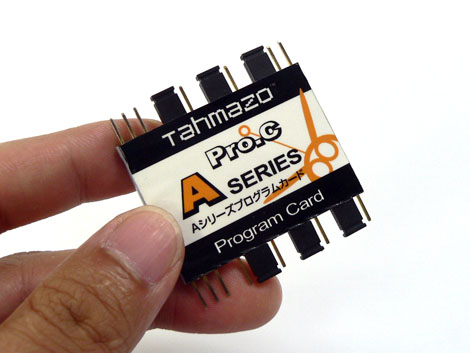

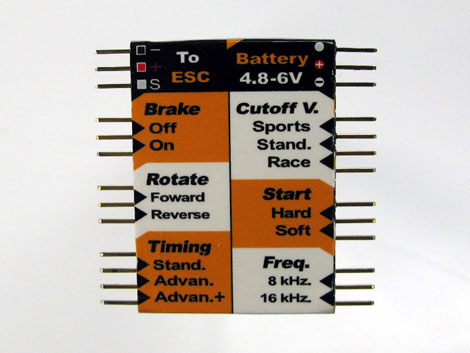

Tahmazo Pro.C Aシリーズ専用プログラムカード

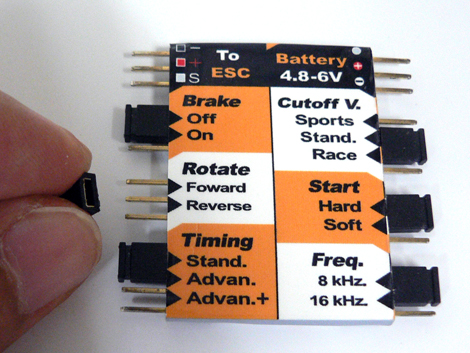

それぞれの設定項目の、希望する位置にジャンパーピンを差し込んで使用します。

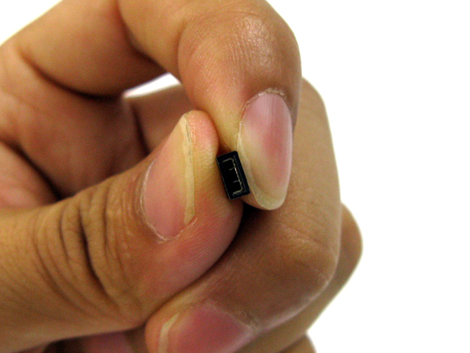

ジャンパーピンの中身の様子です。
実際の使用方法は動画をご覧ください。
プログラムカードを使用したブレーキON/OFFの切り替え方法(動画サイズ10.63MB mp4形式)
この方法なら、ESCを受信機につないだり、送信機を操作する手間が無いので、簡単ですね。
今回は、ブレーキ機能についてです。
モーターグライダーによく採用される「折りたたみ式プロペラ(折ペラ)」は、モーターOFF時の滑空性能を向上させる、つまり抵抗を減らすために、折りたたまれるようになっています。
それには当然、モーターの回転が素早く停止した方がより速く好ましい滑空状態に持ち込めます。
モーターが空転している間は折ペラも折りたたまれませんので、その分抵抗になるのです。
そのモーターの空転を止めてやるのが、ESCのブレーキ機能。
TahmazoのESCは初期設定ではブレーキOFFになっていますので、ブレーキを効かせる場合、これをブレーキONに切り替える必要があります。
その方法を紹介するのが、次の動画です。
ブレーキ機能と送信機を利用したそのON/OFFの切り替え方法 (動画 サイズ7.65MB mp4方式)
このブレーキのON/OFFは(ブレーキ機能だけでなく他の設定もですが)、Aシリーズ専用プログラムカードを使用して受信機に接続することなく、送信機を操作することなく簡単に切り替えることが可能です。次回はその方法の紹介をさせていただきます。
では、今回はESCをモーターやバッテリー、受信機に接続して、
モーターを回転させるまでという基本的な使用方法の説明をさせていただきます。
これから模型飛行機を始める、また、初めてTahmazoのESCをお買い上げになる方向けになるかと思います。

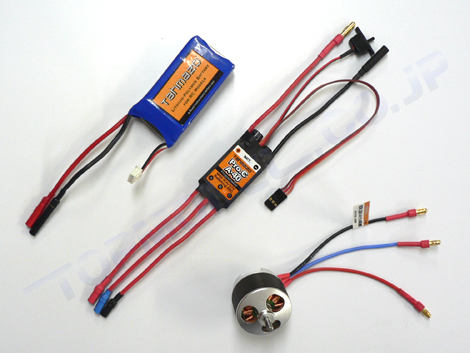

リポバッテリー、Pro.C A40、ブラシレスモーターです。

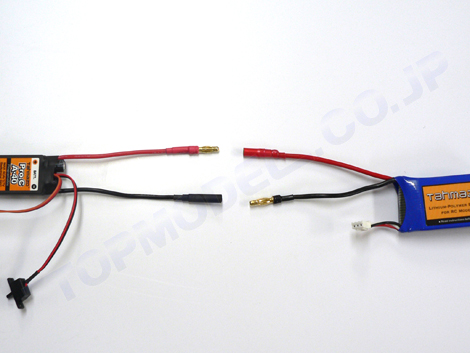

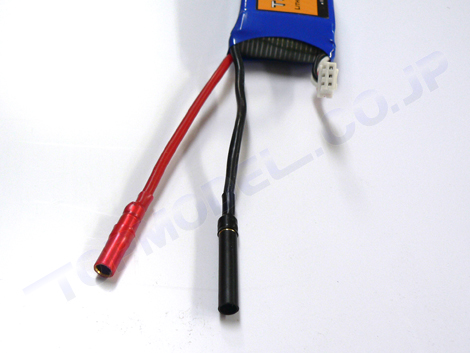

ゴールドコネクターをこのようにハンダ付けし、マイナス(黒)どうし、プラス(赤)どうしを接続します。
非接続時のショートを防止するため、使用しないときはこのようにカバーを嵌めておきます。機体に積んである場合も、このカバーは必須です。

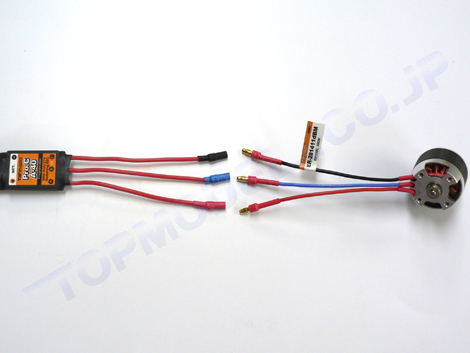

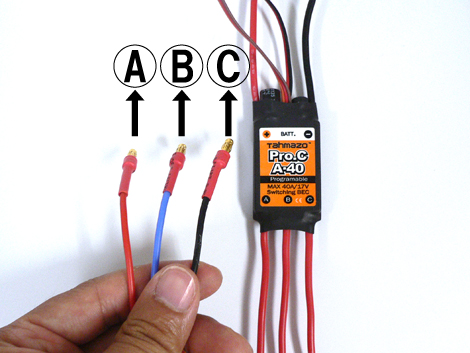

ESCのモーター側コード(3本)を、ブラシレスモーターのコードに接続します。ESC側は、対応するゴールドコネクターをハンダ付けして下さい。
何度かブログ内でご紹介していますし、また動画でも説明があると思いますが、モーターの回転方向を逆転させたい場合は、3本のうちの2本(どの2本でも結構です)を繋ぎ換えてください。(この正回転/逆回転は、プログラムカードでも変更が可能です。詳細はまた、動画でご説明できると思います)

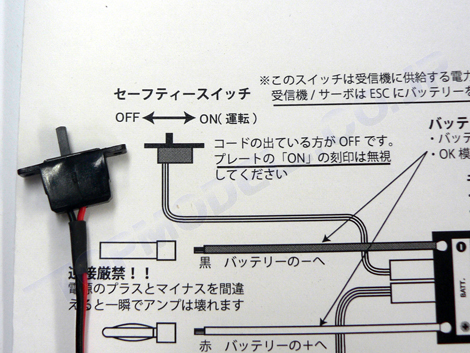

ここで重要なポイントを。ESCについているこのセーフティースイッチは、「電力供給のON/OFFの為のスイッチではない」というのが第一なんですが、もうひとつ、ちょっとややこしいのが、スイッチに「ON」という刻印があること。
「セーフティースイッチ」という名前ですので、モーターの誤作動(暴走)を防ぐ装置なのですが
モーターを回転させたいときは、この「ON」の刻印の反対側にスイッチをスライドさせなくてはいけません。(セーフティ解除。銃器に置き換えて考えて頂くと分かりやすいかもしれませんが。)
しかし、このスイッチが機体に取り付けてある状態を想像していただくと分かりやすいと思いますが、
「飛ばすぞ！」という時にこのスイッチを刻印の「ON」の方に入れても、モーターが回らないのはもちろんのこと。
飛行が終わり、(TahmazoのESCを知らない方が)機体を回収し、このスイッチを刻印の「ON」の反対側に入れたままにしておく、つまり、モーターランして帰ってきた機体のスイッチが「ON」の反対側に入っているのを見て「あれ？飛んでるうちにOFFになったのかな。ま、スイッチが切れてるならそのままにしておこう」という状態にもなりかねません。
こういう危険な誤解を防ぐために、説明書には「刻印を無視するように」とあるのです。
刻印されてある「ON」は、「セーフティースイッチがロックされている」という意味の「ON」。
モーターを回すための「ON」ではないことをよく理解された上で、機体にスイッチを取り付ける際は、キット付属の「ON」のシールを、モーター「ON」の側に貼っておきましょう。
動画での説明の際も、今後も、「セーフティースイッチをON側(またはOFF側)にスライドさせる」という言葉は、説明書にのっとって、モーターランさせる側を「ON側」、させない側を「OFF側」と表現します。
以上が接続方法や、TahmazoのESCの基本的な説明です。
では、その使用方法についての動画をご覧ください。
AシリーズESCの基本的な使用法(動画 ファイルサイズ10.2MB mp4形式)
次回は、「送信機を使用したモーターのブレーキON/OFFの切り替え」の説明の予定です。
動画内の解説や、この記事について、解り難いところやご質問がある方は、弊ショップの公式ツイッターの方にてメッセージをいただければ、回答させて頂こうかと思っております。お気軽にどうぞ。
5月のホビーショーにて発表されていた、TahmazoのPro.C AシリーズESC。

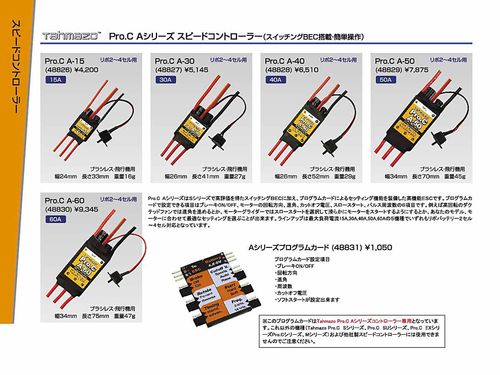

この待望のESCと専用プログラムカードを、先日よりショップにて販売開始致しました。Tahmazo Pro.C A15
これらのAシリーズはTahmazoのPro.C Sシリーズの後継とのことですので、「AシリーズとSシリーズの比較」を、そして折角ですからこの機会に「ESCの様々な機能や基本的な使用方法」など、初心にかえりながら、数回に分けてご紹介させていただこうと思っております。
AシリーズのESCを使いこなすうえで重要な部分もあろうかと思います。
ぜひぜひ、最後までお付き合い下さい。
まず今回は、「AシリーズとSシリーズの比較」です。
Aシリーズは、Sシリーズと比べて何が新しくなったのでしょうか。
まず、Aシリーズは、「Pro.C Sシリーズの後継」商品ですので
・リポ2セルから4セルまでの間で使用
・サーボ、受信機用電源を安定して大容量供給出来るスイッチングBECを採用
・ブレーキのOn/Offは送信機を使っても切り替え可能
・カットオフ電圧はバッテリー接続時の電圧からESCが自動的に設定してくれる
・バッテリー接続時にモーターが不意に回り出すのを防ぐ「セーフティー（安全）スイッチ」を装備している
などの仕様は、Sシリーズからそのまま継承されています。
プログラムカード無しでの簡単設定がウリだったSシリーズから、基本的な機能を受け継いだのがAシリーズですので、プログラムカードが無くてもSシリーズと全く同じ感覚で使うことが出来ます。これはSシリーズや、カード無しのESCを使い慣れたユーザーには嬉しいことですね。
それが今回、別売プログラムカードも対応可能という仕様になったのは、メーカーへの「もう少しつっこんだ使い方をしたい」というマニアの声があってのこととか。
1:ブレーキのOn/Off
2:回転方向の正転/逆転
3:進角（３段階）
4:カットオフ電圧の３段階設定
5:モータースタートのハード/ソフト
6:周波数
という以上6項目。
つまりこのカードがあることで、ブレーキやソフトスタートが必要なモーターグライダー、高回転でモーターを回すレーサーやEDF機など、多種多様なモデルに最適な設定が簡単な操作で出来てしまうというわけです。
「でも、お高いんでしょう？」
そう、マニアならずとも、一番気になるのはお値段の話ですよね。
例えば、
Aシリーズの「Tahmazo Pro.C A15(最大電流15A)」はSシリーズの「Tahmazo Pro.C S13(最大電流13A)」と同じ通常販売価格3360円でお買い求めいただけます・・・！
同じようにA30はS25と同じ価格、A40はS35、A50はS45とそれぞれ同様の価格設定！
とってもお買い得なんです。
(A60だけは今回新しくラインアップされたため比較はできませんが・・・)
とにかく、対価格で比較すればスペックアップ、対性能と見方を変えれば(例えば30A流したい場合、SシリーズだとS35が必要だったのがAシリーズだとA30でOKですので)大幅なプライスダウンです。
いかがでしたか？Aシリーズの魅力が、これでお分かりいただけたのではないでしょうか。
それでは次回は「ESCとモーター、バッテリーなどの接続方法などの基本的な使用方法」をOK模型さんのご協力のもと、動画を交えて解説させていただきます。
ご好評いただいておりますePackシリーズ。エンジン機の電動化をスムースに行いたい方にはもってこいです。
しかし、ただ単にエンジン、タンクを取っ払って、モーター、ESC、バッテリーを積み込む、というだけではうまくいかないケースがあります。
特に重要なポイントが、冷却機構と、重心位置。
エンジンむき出しのトレーナー機や、カウリングに通風口が空けられている機体なら、モーターの冷却は心配いりませんが、バッテリーを冷やすことを考えてあげないと、本来の能力を発揮できないばかりか、バッテリーが使えなくなったり、墜落などの大事故につながる場合もあります。
OK模型のキットのうち数種類に含まれている

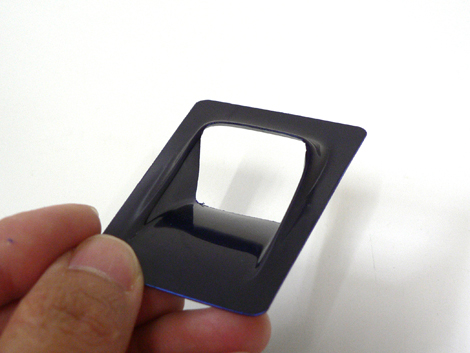

こんなパーツ。エアーアウトレットです。使い方は
こんな風に通風口を開けて
例えばメカ室の後ろ側にこんな穴を空けてあげて
接着。これでかなり冷却効率が違います。
ただ胴体に穴をあけるだけだと、冷却風は抜けにくく、効果はあまり期待できません。
こんなパーツが手元にない方でも、何か身近なプラスチックの容器等で作ってみるのもいいかもしれませんね。
そして、重心位置。これが合わないことは飛行機にとっては死活問題です。
エンジンを積んでいた時と、電動に換装した時の重心位置が違っていれば、当然飛び方や舵の効き方が変わります。バッテリーの位置で調整したり、必要であればオモリを搭載してでも重心位置は合わせてあげましょう。

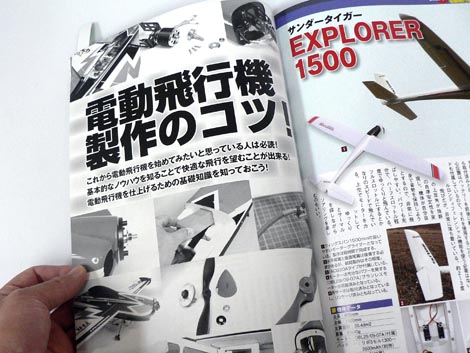

RCFan4月号をチェックしてみました。
ePack25の取り扱いを始めたこともあり、タイムリーだなあと思った記事がありました。
「電動飛行機製作のコツ」ということで、モーター、ESC、バッテリーなどのチョイスやメカ全般の取り付け、はんだ付けのコツ、豆知識として、接着剤に関しての解説が書かれていました。
写真がモノクロなので、ちょっと見づらい部分もありましたが、初心者の方がとっかかりとして読むのにはいいかもしれませんね。
