TOPMODEL ハイパワーリダクションスターター

今回ご紹介するのは、

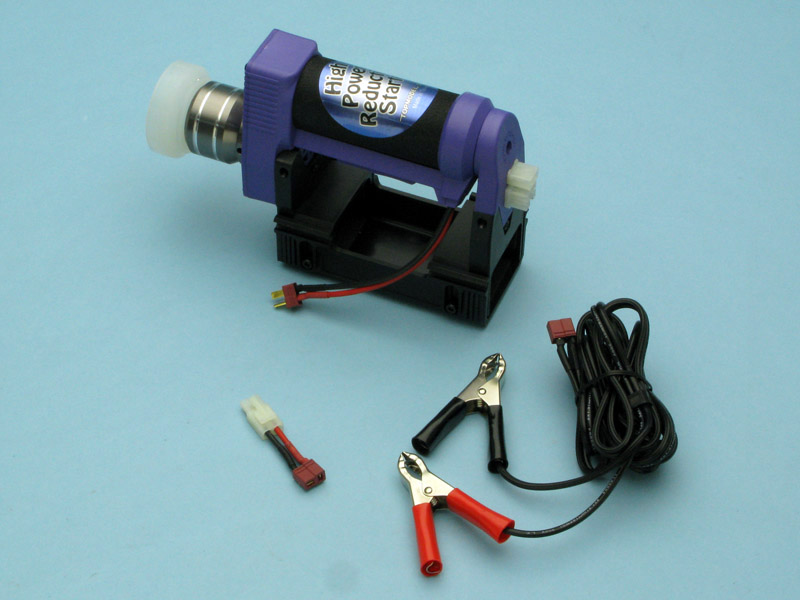

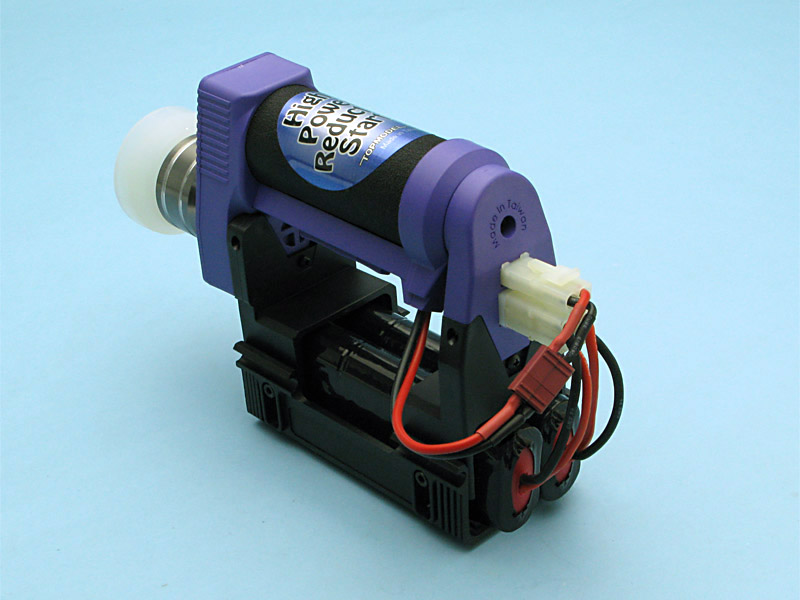

新発売のTOPMODEL　ハイパワーリダクションスターター。
当店オリジナルのスターター第2弾です。

当店で取り扱っている他のスターターとの大きな違いは･･・

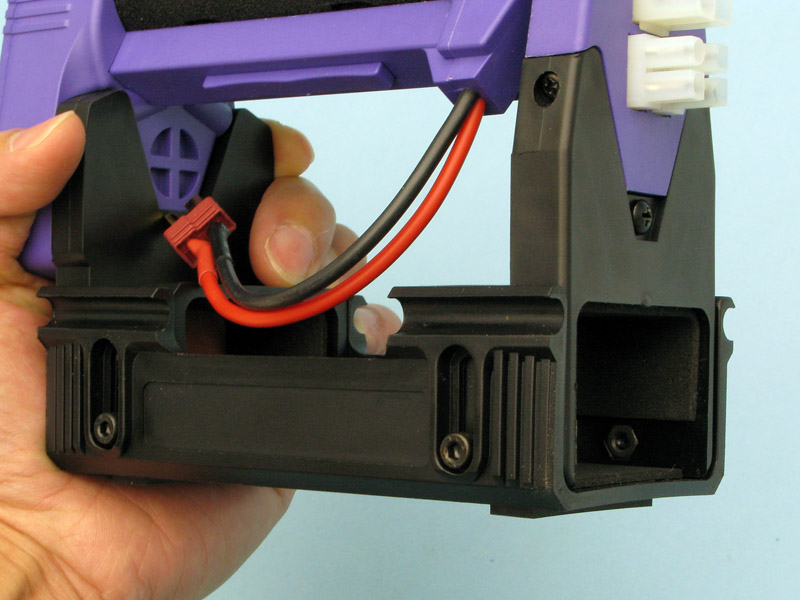

このバッテリーケース。
バッテリーケースにバッテリーを積むことができるので、コードレスのスターターとして使うことができるんです。

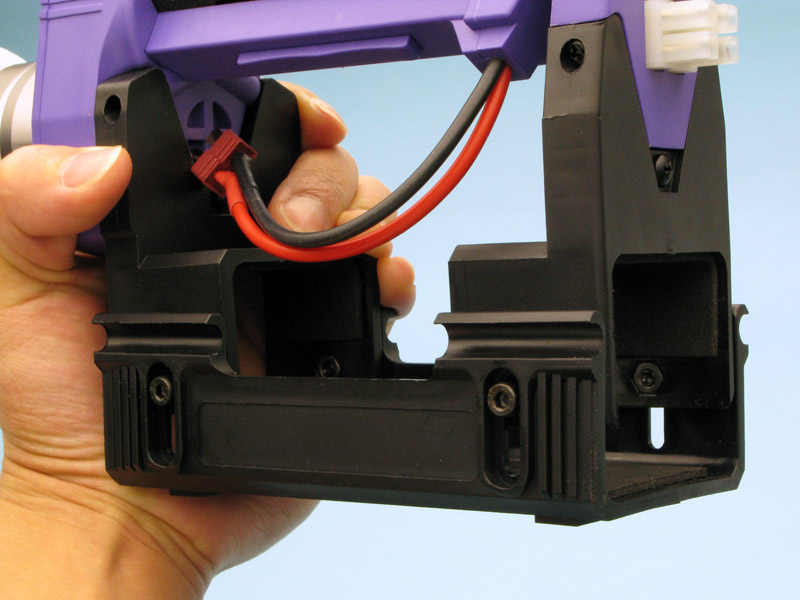

さらにこのスペースは、六角レンチ(3mm)でネジを緩めるだけで、

高さが31mm～46mmまで、簡単に調節可能になっています。(幅は約48mm)
使用したいパワーに応じて、色々なバッテリーが使用可能になっているんです。

18Vまで対応しているので、4セルリポバッテリーも使えます。
当店オリジナルのTLB 14.8V4400mAhも、バッテリーケースにちゃんと入りますよ。

RCカー用の7.2VNixxバッテリーパックを2本直列で繋いでみました。
ピッタリ入ります。

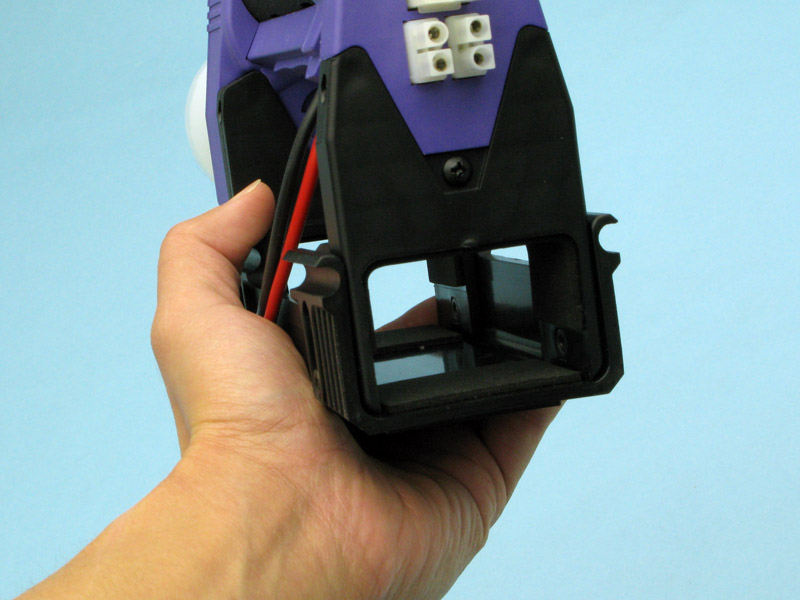

このスペースは前後方向に仕切りがされていませんので、
バッテリーが多少長くても問題なく積むことができます。

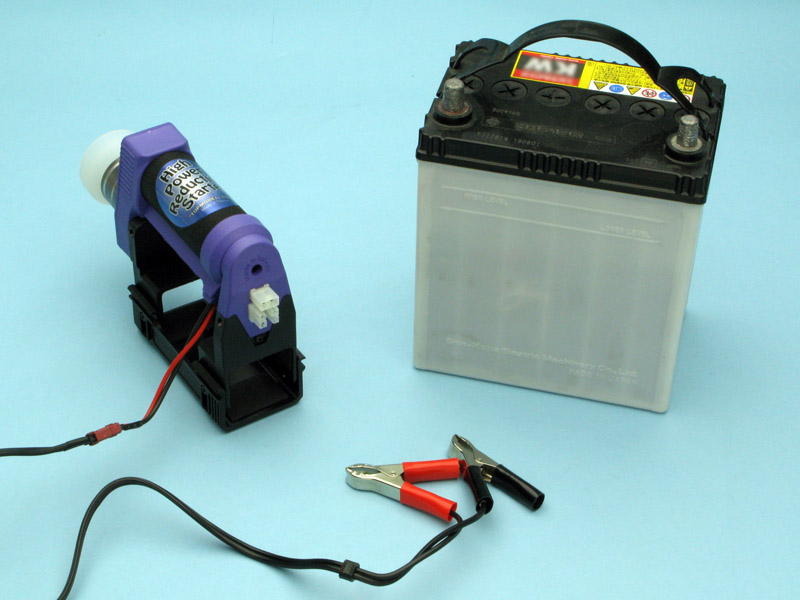

また、ワニ口クリップ(コード、コネクター付き)が入っていますので、バッテリーがあがってしまい使えない場合でも、12Vの鉛バッテリーが使えて安心です。

サッと使える、便利なスターターですよ。





DX スロットルアーム

今回ご紹介するのは、先日新発売になりました
Kickit DX スロットルアーム (16mm)と
Kickit DX スロットルアーム ショート(7mm)です。

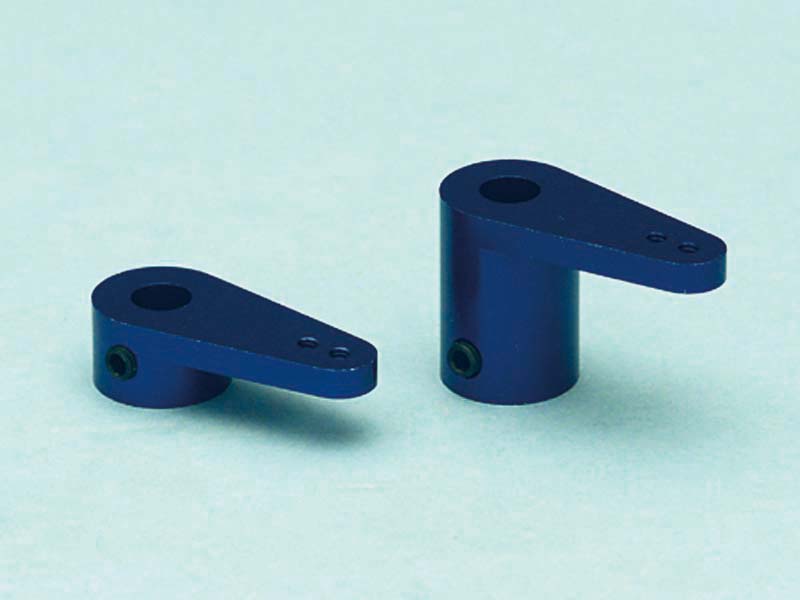

左が、Kickit DX スロットルアーム ショート(7mm)、
そして右がKickit DX スロットルアーム (16mm)。
この2つはDLEエンジンに使用できるスロットルアームです。

しかしなぜ、高さに差のある商品が出たのでしょうか。

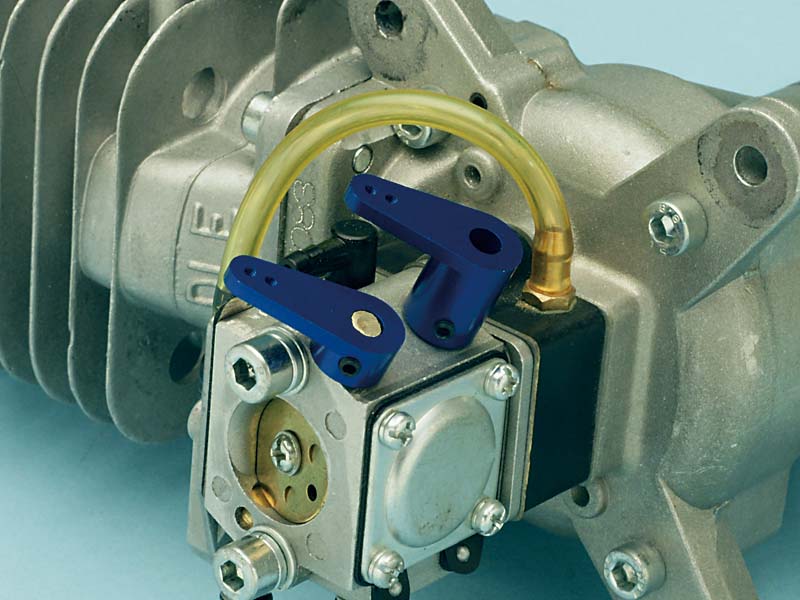

こちらが装着例なんですが・・・
DLEエンジンをお持ちの方でしたら、あれ？と思われたかもしれません。

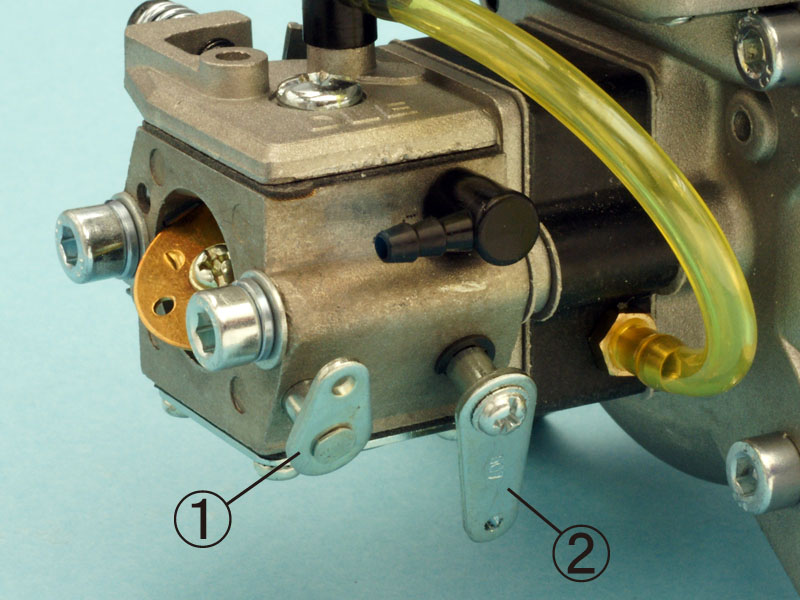

これが元々のDLEエンジンのチョークアーム(①)とスロットルアーム(②)
です。

こちらをもう一度見て下さい。チョークアームに使われているのが
Kickit DX スロットルアーム ショート(7mm)なんですが、
コントロールロッドの取付穴までの距離が、元々付いているチョークアームより長いですよね。
これだけでもチョークの取り回しが良くなりますが、
こうしておいて、さらにスロットルアームにKickit DX スロットルアーム (16mm)を併用することで、チョークアームとスロットルアームの干渉が解消されます。
つまり、ダブルで使えばチョークとスロットルの取り回しがダブルで格段に向上するんです。

元々付いているスロットルアームはビスを外せば簡単に外せますが、
チョークアームは、真鍮製の軸でカシメてあるので簡単には取れません。
ヤスリで軸の先端を削って外してもいいですし、アームに金鋸で切込みを入れて、
ペンチで剥ぎ取るようにして取り外すといいでしょう。

また、コントロールロッド取付穴はホーン取付孔の中心から14mmと17mmの2カ所にあり、ボールリンクなどの取付に便利なようあらかじめM2のタップが切ってあります。

また、ホーン取付孔の内径が4.85φですので、DLE以外のエンジンにも使用可能です。

ちょっとしたパーツではありますが、いろんなモヤモヤをすっきり解決してくれますよ。







職人直伝のサンディングブロックはいかがですか？

バルサキットを作っているけど、道具がイマイチ･･･。
例えば、サンディングブロック。
やっぱり、ちょうどいい大きさのものが、売ってない。

そんな方のために、一番使いやすいサンディングブロックを作りたい！

そんな思いから生まれたのが、このサンディングブロック。

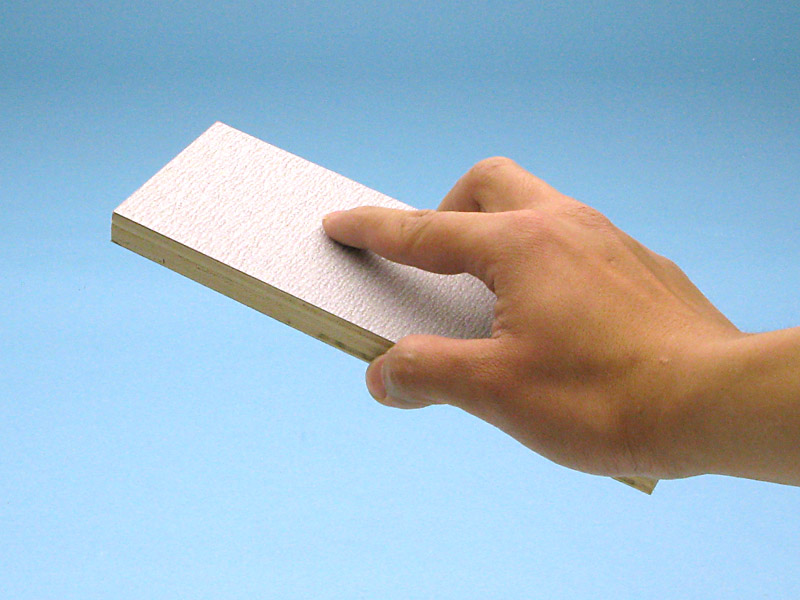

手に馴染む大きさで、力が入れやすく、使い勝手は抜群です。

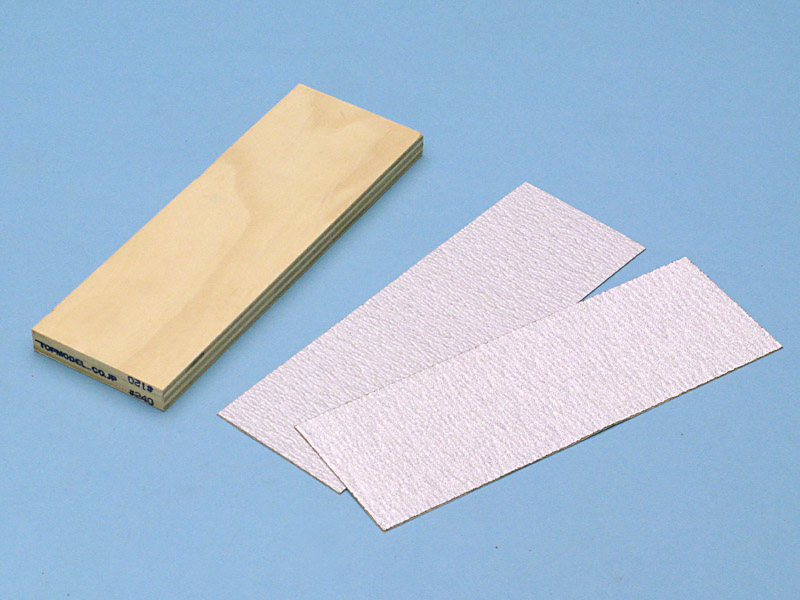

今回トップモデルJapanが新発売するのは、この「TOPMODEL サンディングブロック」。
良質なベニヤ板を、丁度良い大きさにカットし、ピッタリサイズのサンドペーパーをセットにしました。

サンドペーパーは、#120と#240の2枚セット。

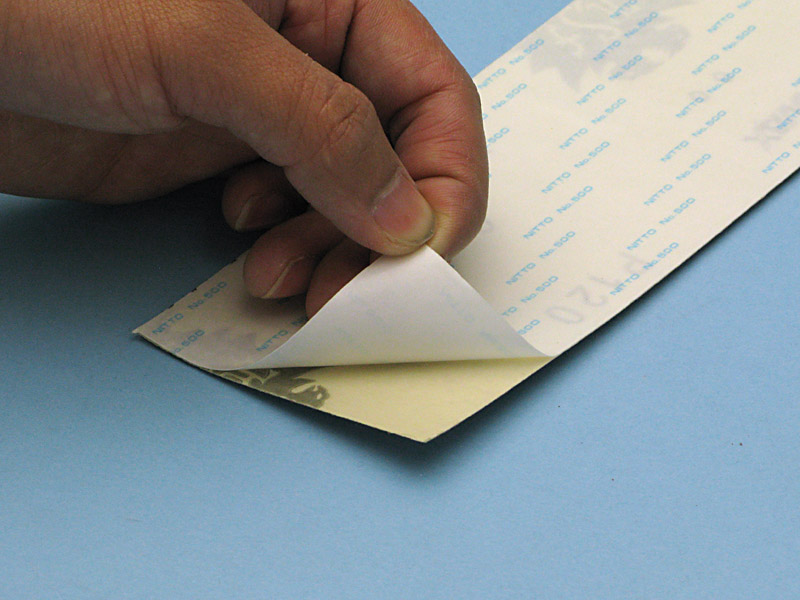

もちろん、裏面全面に両面テープが貼ってありますので、
#120と#240それぞれはくり紙を剥がして、ベニヤのブロックの両面に貼り付けるだけでOK。
そうすることで、#120で荒削り、#240で仕上げと、これ一本でサンディングが完了します。

今回とにかくこだわったのは、その大きさ。

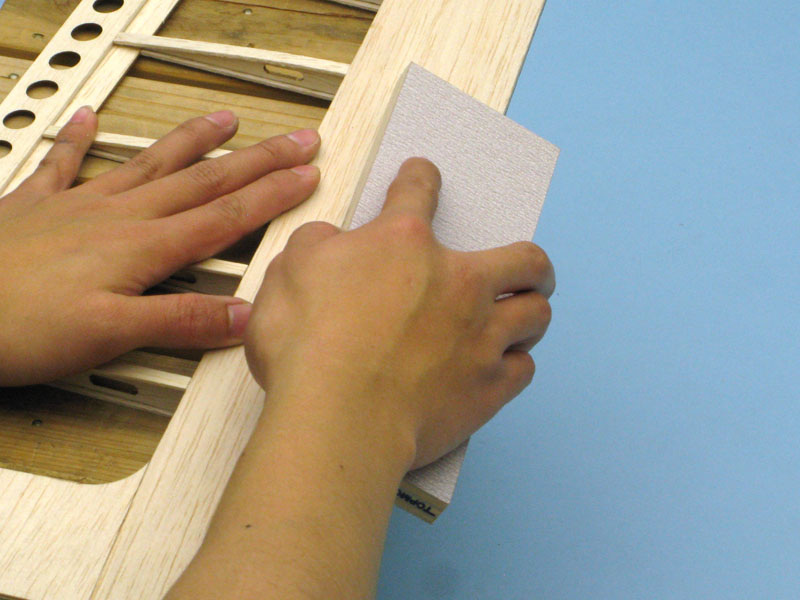

バルサキットを作るのに、絶対欠かせない工程のひとつ、「主翼の前縁の整形」。
小さいサンディングブロックでは、凸凹がなかなか取りづらく、綺麗なラインが出せません。
このようなサイズのサンディングブロックでなら、均一で美しいラインの主翼前縁が整形可能です。

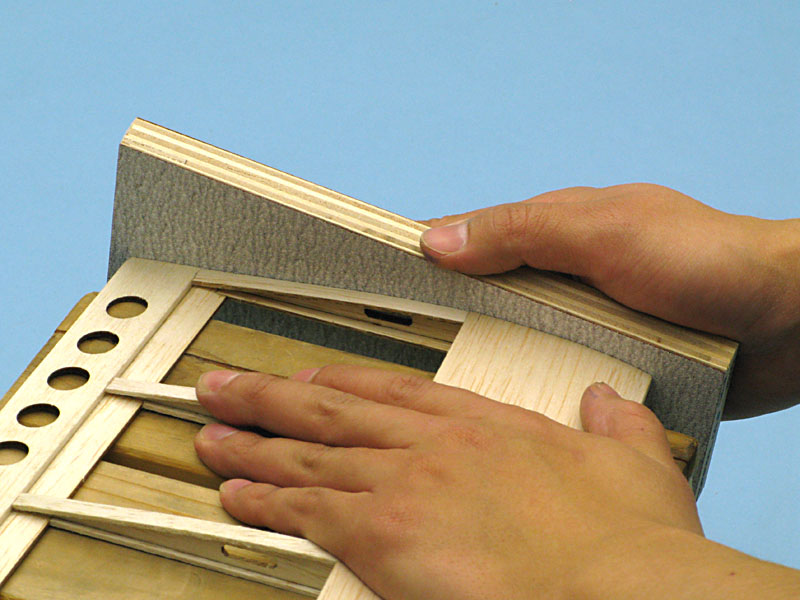

また、こちらもよくある工程、「主翼接合面の整形」。
小さいサンディングブロックで、主翼の接合面を「まっ平ら」にするのは至難の技です。
接合面をまっ平らに面出ししなければ、接着不良や上半角が変わるなどの不具合に繋がります。

このように、サンディングブロックの大きさ一つで、
完成する飛行機の性能が違ってくると言っても過言ではありません。

「TOPMODEL サンディングブロック」は、もっともベーシックでありながら、
どんなバルサキットの製作にも不可欠で、最も使いやすい大きさに設定しました。

長年に渡って完成機を作り続けてきた職人にご指導いただき、
「よっしゃ！」と太鼓判を押してもらえた商品です。

あなたの次の愛機製作のお供に、是非、お一つどうぞ。







Tahmazo ユニバーサルピニオン抜き

今回は、モーターシャフトにはめ込まれたピニオンギアなどを抜くのに便利な、
Tahmazo　ユニバーサルピニオン抜き(「ピニオンプーラー」ともいいますね。)
を実際に使ってみようと思います。

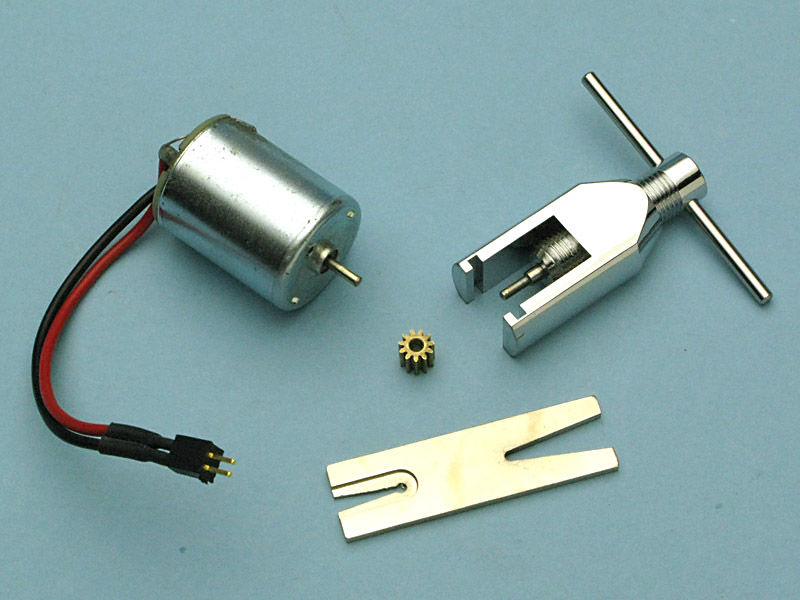

手近にあったモーターで、チャレンジです。

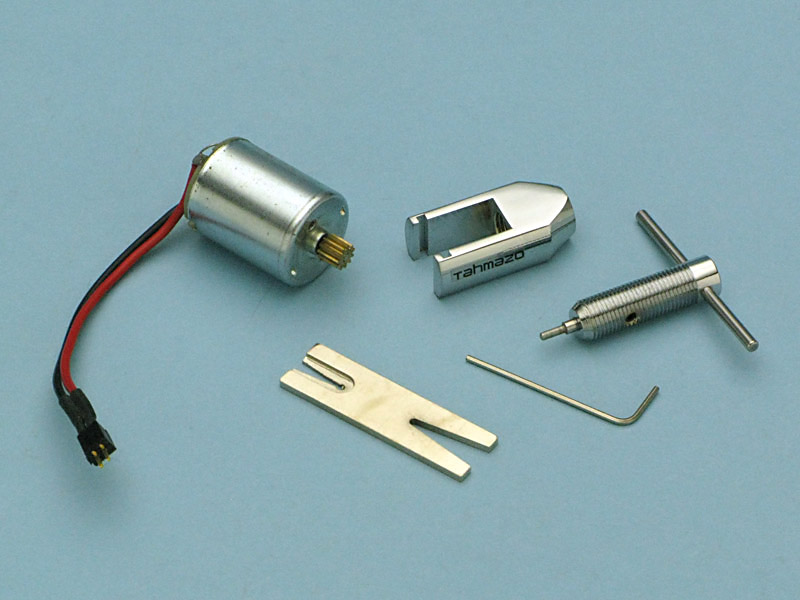

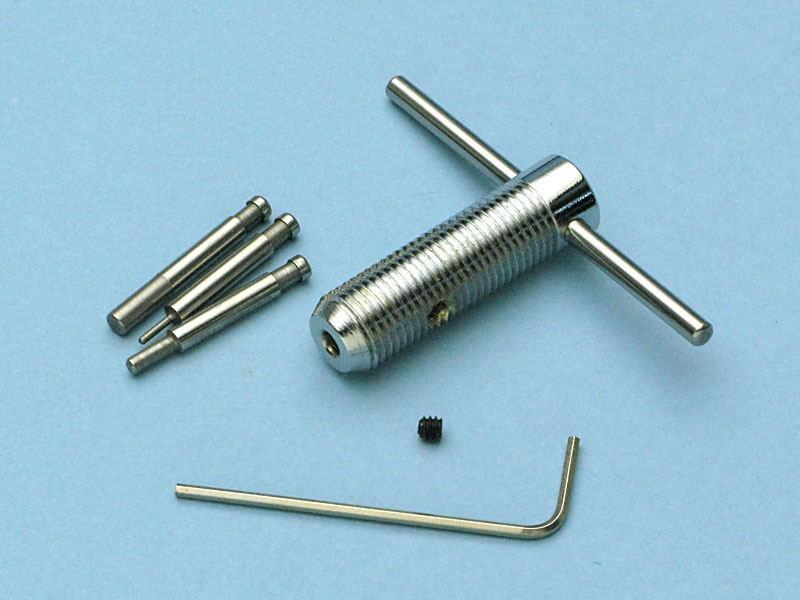

Tahmazo　ユニバーサルピニオン抜きには、

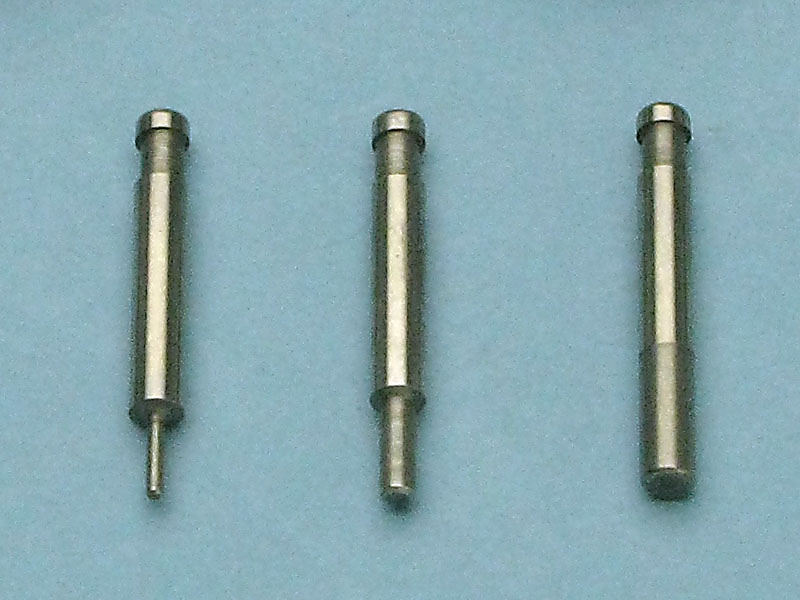

0.9mm、1.9mm、2.9mmの3種類のシャフト押しピンが付属していますので、
モーター軸径1mmから6mmまで幅広く対応できます。これが便利なんですよね。

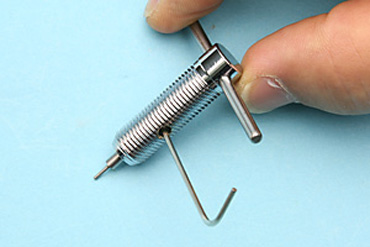

ピンは、付属のイモネジと六角棒スパナで超簡単に交換できます。
今回のモーターはシャフト径が2mmでしたので、
3本のうち真ん中の太さ、1.9mmのピンを使用しました。

※イモネジの締めすぎに注意してくださいね。
固定ではなく、あくまでも抜け止めです。

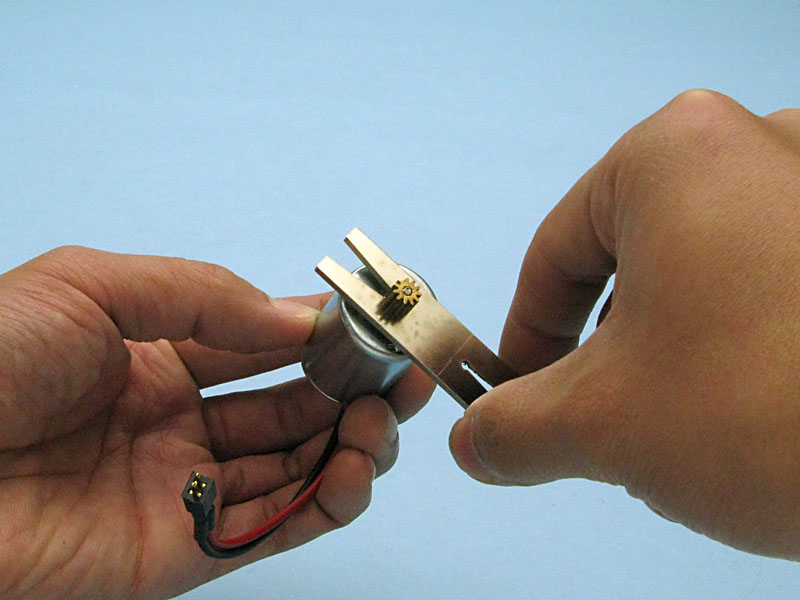

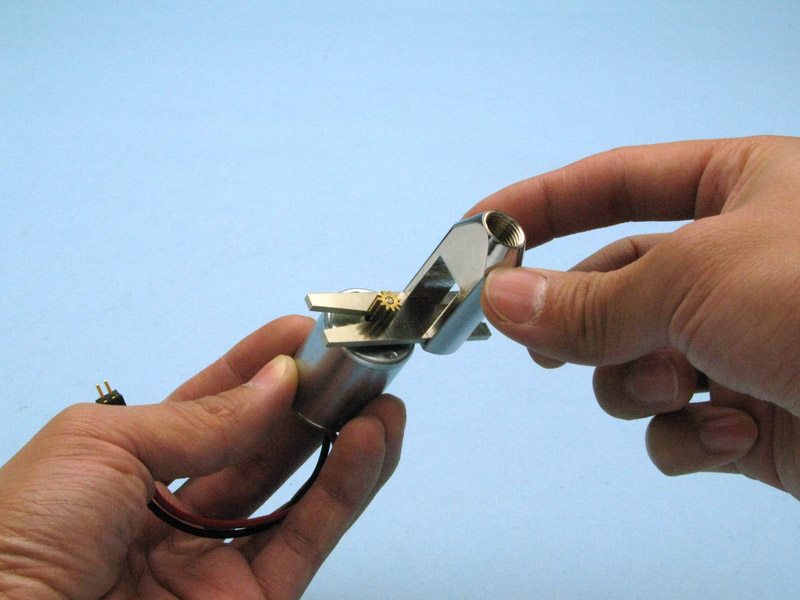

では早速、プレートをギアとモーターの間にはめ込んで

本体の溝にスライドさせて

クルクルっとピンをシャフトに向けて下ろしていきます。

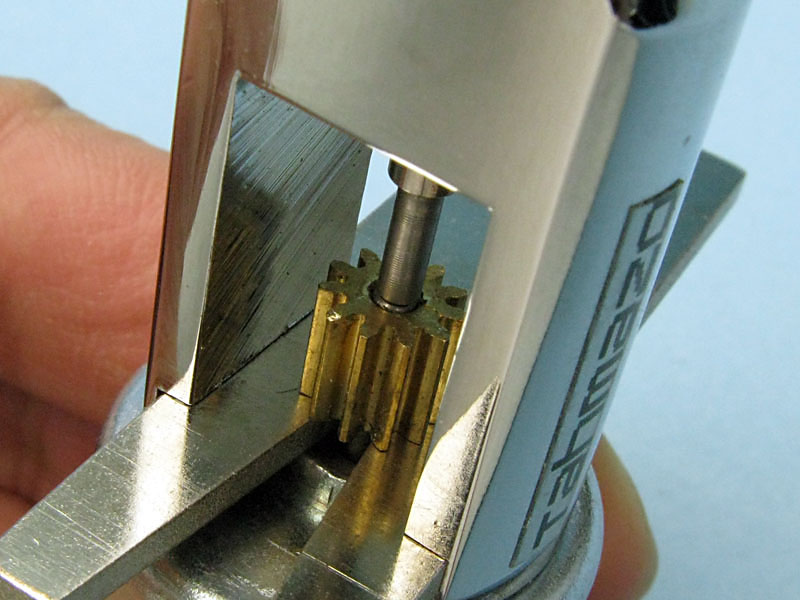

ピンとモーターシャフトの中心があうように、慎重にあわせます。

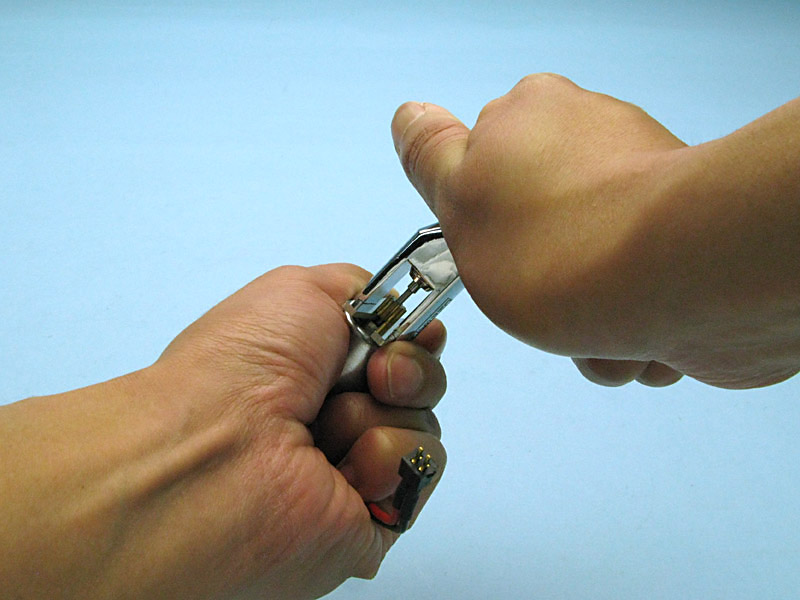

合わさったら、慎重に、時々ピンやシャフトを確認しながら、
レバーをまわしていきます。ピンがシャフトではなくギアに引っかかっていると、
いくら回しても抜けませんので、必ず確認しながら作業して下さい。

回す時の感覚は、
ワインのコルクを抜くようで、ちょっと気持ちよかったりします。(笑)

シャフトもギアも傷つけることなく、無事にピニオンギアを抜くことができました。

ただ、このピニオンギア、
シャフト径やギアの材質、シャフトとギアの接点が錆びている、などなど、
色々な要因により、ものによっては、抜けにくい、また抜けないものもあります。

そんなモーターにコレを使っても、どれだけ力を入れても抜けなかったり、
ピンが曲がってしまったり、最悪折れてしまうこともあります。

ですから、お手持ちのモーターの状態をよくチェックされてから、また作業時には慎重に作業なさって下さい。

ちなみに、取扱説明書は、こちらからもご覧いただけます。
また、交換用のピンのセットも販売しています。
→Tahmazo ユニバーサルピニオン抜き用 替ピンセット

ちゃんと使えば、いいシゴトしてくれるヤツですよ。
ぜひ、あなたの工具箱に仲間入りさせてあげて下さい。







ABスピンナー

今回は、長年にわたるロングセラー商品、ABスピンナーの特長をご紹介しようと思います。

OK模型が設計した「ABスピンナー」は、38mmから102mmまで10種類の大きさがあります。
色も白、黒、赤、黄にカーボン柄、クローム(89mmのみ)と6種類。
全42種類(在庫なしも含む2013年末時点)のラインナップです。

その最大の特長は、「ABスピンナー」の商品名の由来にもなっている、
(AB＝)アルミバックプレート。
削り出しで、センターには両面にすべり止め加工が施されています。

この様に、一部の肉厚が少し薄く作られていて、
プロペラに合わせてスピンナーコーンを削りやすくなっているのも特長です。

そして、重要なのが、これ。先端のごく小さいバリです。
これがセンターにあるということがミソです。

スピンナーはその名の通り高速で回転するものですので、
スピンナー自体の重量バランスがとれていないと回転中、つまり飛行中にブレてしまい、使い物になりません。
このバリがこの位置にあるということは、この位置から射出成形されたという証であり、

つまりこれが、バランスの良いスピンナーの第一条件、ということです。
そんなトコ見たこと無かった！という方は、覚えておいて損はありません。

少し話が逸れてしまいましたが、このABスピンナー、自信を持って、オススメします。





タイプR？

ロングセラーのABスピンナーには、57mmサイズにのみ、
「タイプR」という商品が存在します。

こちらがその、PILOT ABスピンナー タイプR　57mm　白。

同じサイズのABスピンナーPILOT ABスピンナー 57mm　白と比べても、
外観だけではバックプレートの色の違いでしか見分けがつきません。

そのバックプレートが、色以外にどう違うのか、見てみることにします。

まず、ノーマルタイプ。

そして、タイプR。肉抜き部分が斜めに削られているのがお分かり頂けますか？

もちろん、裏面も削られています。
このバックプレートがスピンナーと一緒に回転し、ファンのような働きをして
エンジンやモーターに風を強制的に送り込むによって、
冷却効果が上がるというわけですね。

ただ、中央部分の滑り止め加工がタイプRにはありませんので、
滑り止めにPILOT　グリップワッシャー　Sなどを使用する必要があります。

では次回は、ABスピンナーそのものの特長をご紹介しようと思います。







TOPMODEL ベルトリダクション電動スターター

ショップにて販売中のTOPMODEL ベルトリダクション電動スターター。

OK模型さんでDLEエンジンのテストをすると聞きつけたので、
撮影させてもらおうと思い、このスターターを使ってもらいました。



12Vのバッテリーに繋いで使用してもらいました。

短い動画ですが、どうぞ御覧ください！

エンジンはDLE-55　ガソリンエンジン。
スピンナーはPILOT ABスピンナー 102mm　黄です。
(小さいスピンナーだとスターターのゴムがうまくはまりませんので注意して下さい)

ご購入の際の参考になさって下さいね。







TOPMODEL 15分 エポキシ接着剤

ショップオリジナルの商品として販売中のTOPMODEL 15分 エポキシ接着剤は、
日本ではあまり見られない15分硬化タイプのエポキシ接着剤です。

ボトルにはフランス語で
木材、ガラス繊維、ポリスチレンやセラミック等用の短時間型2液式接着剤。
といったことが書かれています。
最低限必要な固着時間は30分です。

左側の黄色い液が樹脂、右の無色の液が硬化剤です。
重量を正確に量って1:1で混合することで、約15分後から硬化が始まります。
ただし、前回の記事でも触れたように、こちらも化学反応型接着剤ですから、
低気温下では硬化時間は数倍になり、また真夏などの高気温下では
硬化時間は短くなると思われます。混合、固着後にヒートガンなどで加熱するなど、
より強力な接着力を得るための工夫はすべきでしょう。

また前回紹介したチューブタイプのエポキシ接着剤と決定的に違うのは、粘度の低さです。
粘度が低いということは、染み込みやすいということでもありますので、
バルサなど、木材同士の接着にはうってつけでしょう。
肉盛りや穴埋めなど、垂れて欲しくない場所に使う場合にも、
たっぷりとマイクロバルーンを混ぜてやればOK。

マイクロバルーンはウルトラマイクロバルーンとスーパーマイクロバルーンを
ラインナップしていますので、過去の比較記事を参考に混ぜるものを選んで下さい。
スーパー？ウルトラ？その1　スーパー？ウルトラ？その2

オススメです。是非使ってみてください。







エアロシェル プラス2 33ml入り登場！感謝祭スタート！

エアロシェル プラス2 33ml入りが新発売致しました。
1リットルのガソリンにこれをそのまま全て入れてしまえば、
DLEエンジンが推奨する30:1の比率になるというわけです。

これがあれば、フィールドでメスシリンダーを使って計量する手間が不要になります。
ぴったり1リットルのガソリンとこれを飛行場に持っていき、その場で混ぜて給油して、飛ばしまくって使い切る。いかがですか？

1クォート入りを買うのもな･･･と思っておられる方は、ぜひ1度お試し下さい。



ところで、本日より12/17AM9:00まで、感謝祭を開催致します！

今年1年の感謝を込めて飛行機や工具などを大売り出し。要チェックです！

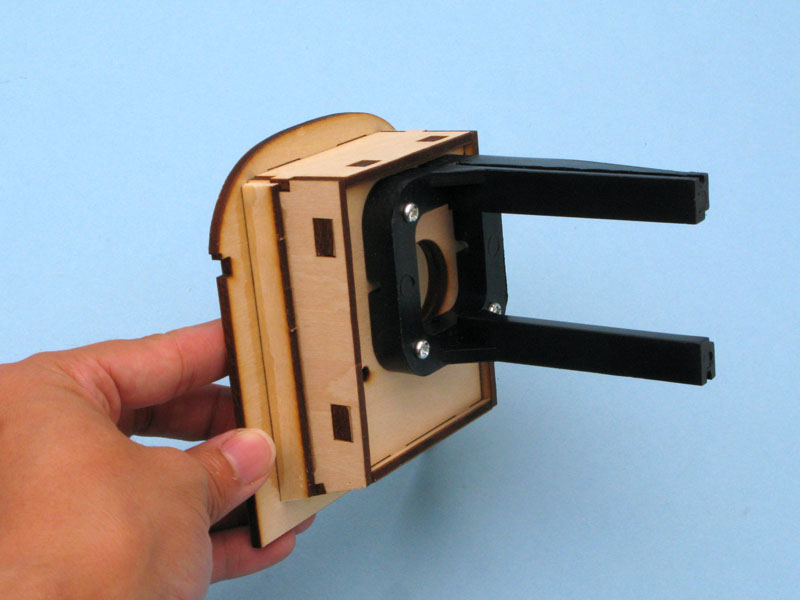

ZLIN 50L 25e用エンジンマウントセット

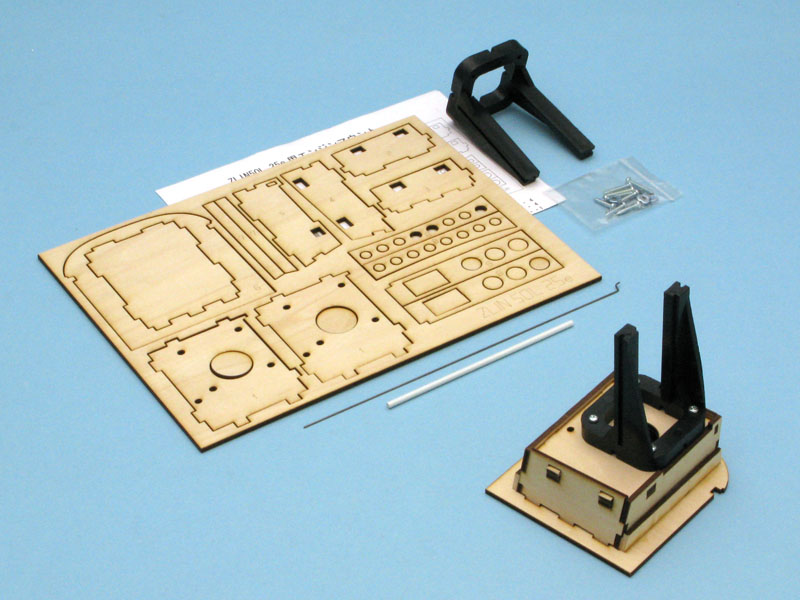

TOPMODEL ZLIN 50L 25E用エンジンマウントセット　
というものを、オリジナル商品として販売いたしております。

こちらが説明書です。



TOPMODEL ZLIN 50L 25Eの胴体を所定の位置でカットして、

組立てたこのマウントを取り付けるだけで、エンジン仕様に改造できる商品です。

しっかりとエポキシ系接着剤で接着し、耐燃料塗料を塗装してください。
