エクストラクトの箱を、開けてみた。その2

スポーツ機、V-pro エクストラクト20ccのご紹介、2回目になります。
今回は主翼やその他のパーツをご紹介します。

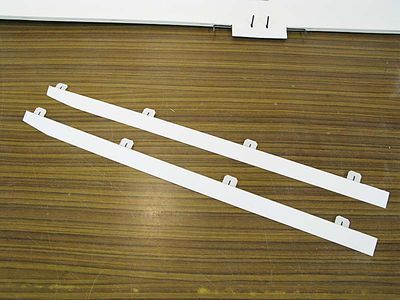

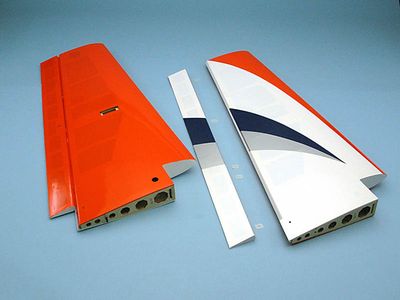

全幅1610mmの主翼は、フィルム貼り仕上げ済みです。エルロンは未接着で、シートヒンジで取り付ける仕様です。
この主翼は接着式ですので、完成後は分割できません。

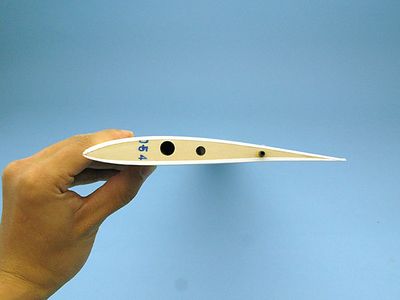

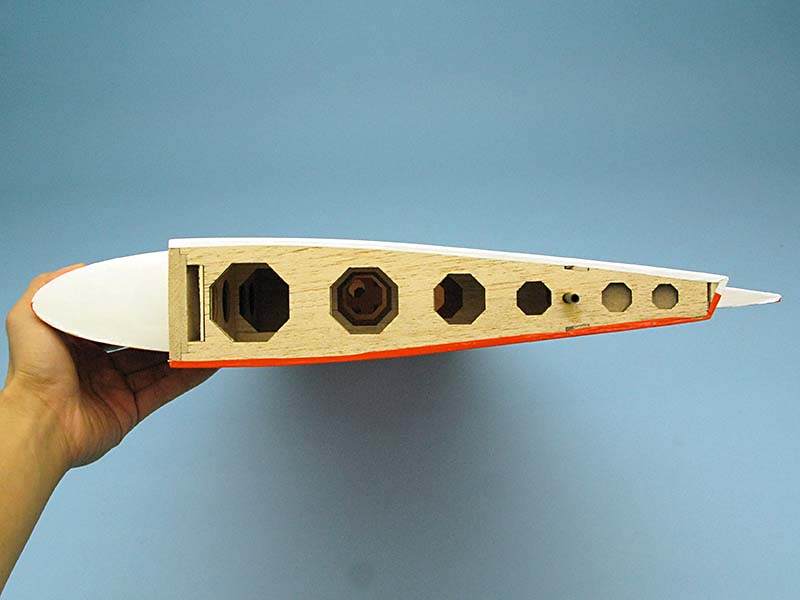

主翼の翼型はこんな感じになっています。

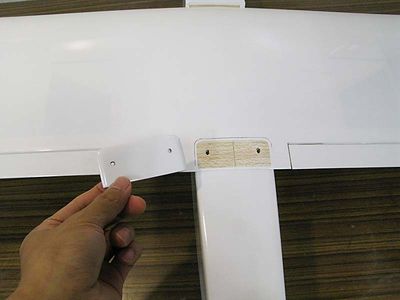

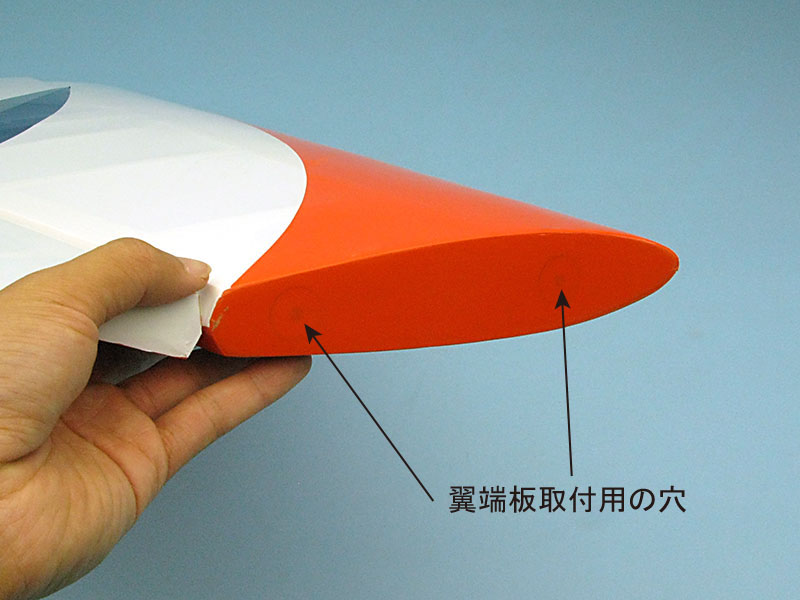

翼端は、よく見るとフィルムの向こうに翼端板取付用の穴があいています。
爪つきナットが仕込まれていて、ビスで翼端板の脱着ができる仕様です。

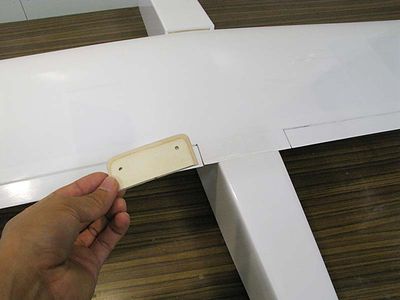

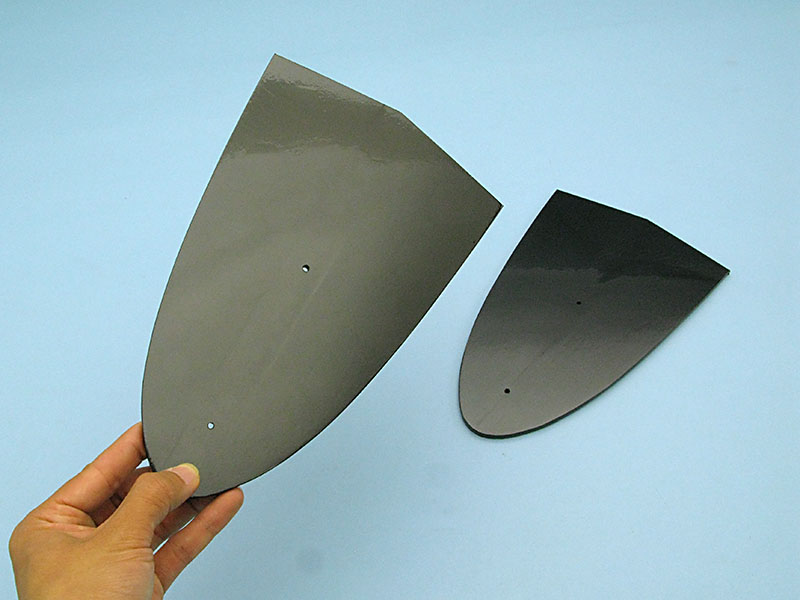

こちらがその翼端板です。

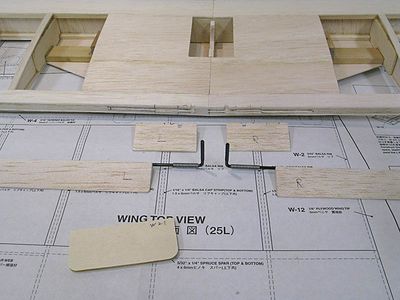

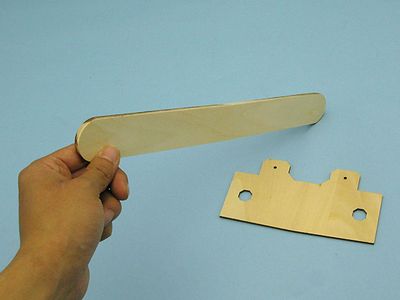

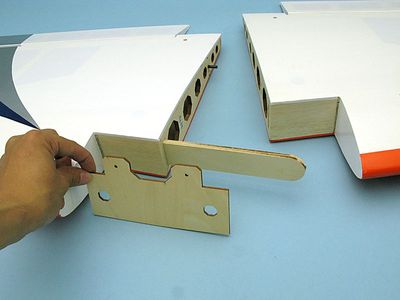

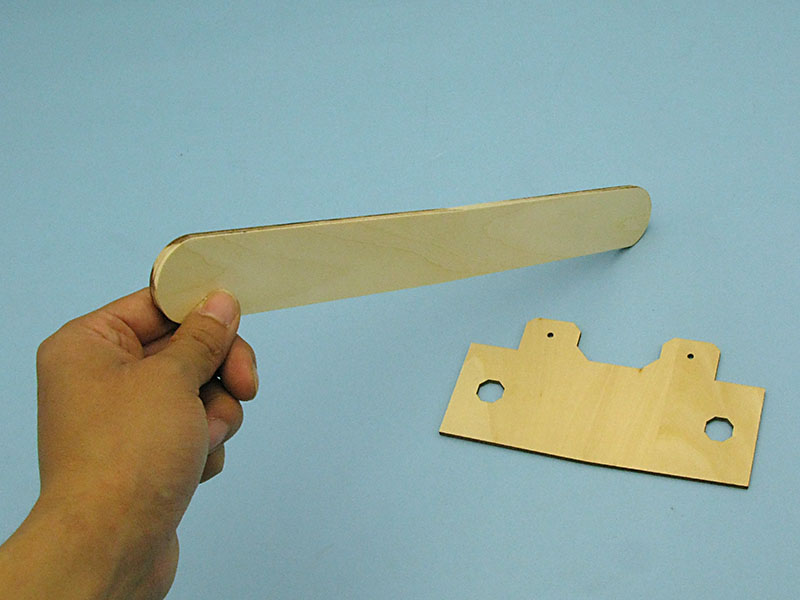

カンザシは、ベニヤ製です。

主翼の接合は、それぞれのカンザシをエポキシ接着剤でしっかり固め、
付属のグラステープで中央部分を補強して行います。
手前のカンザシは、主翼を胴体に取り付ける為に必要になります。

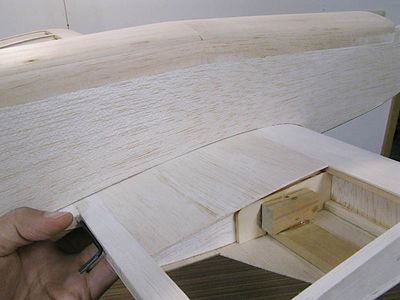

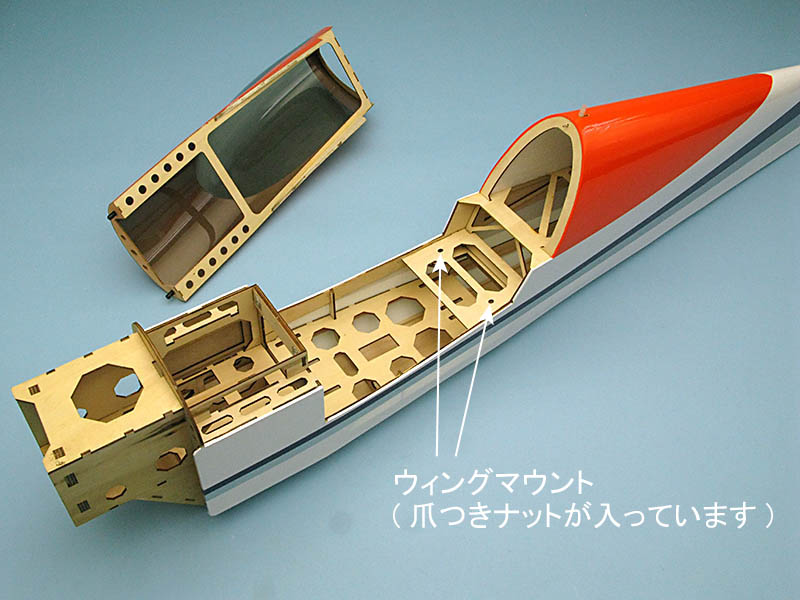

前回ご紹介した胴体のメカ室。ウイングマウントに、接合した主翼を固定します。
見た目、これでは剛性が心配されるかもしれませんが、

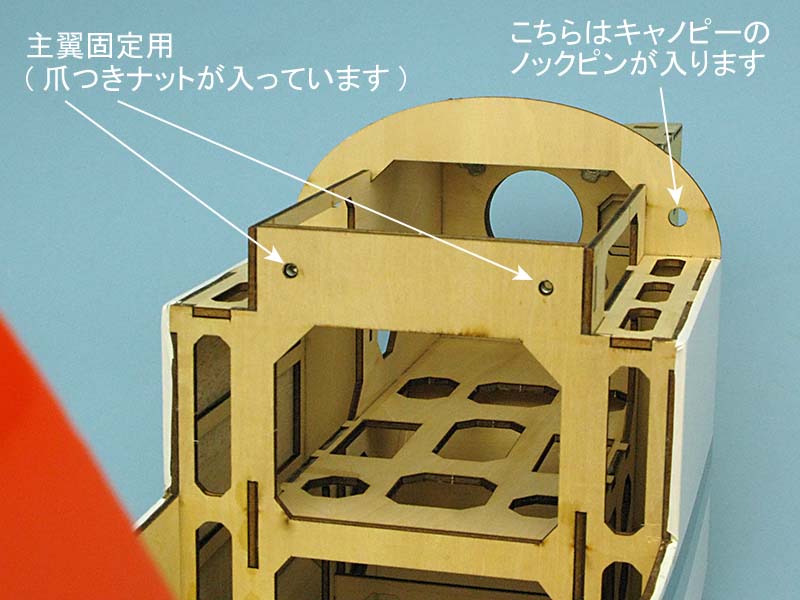

主翼の前側は、ノックピンではなく、ビスで胴体にカチッと固定する仕様になっているんです。

こうして、前後計4本のビスで主翼を固定することで、全体の剛性を確保しているというわけですね。

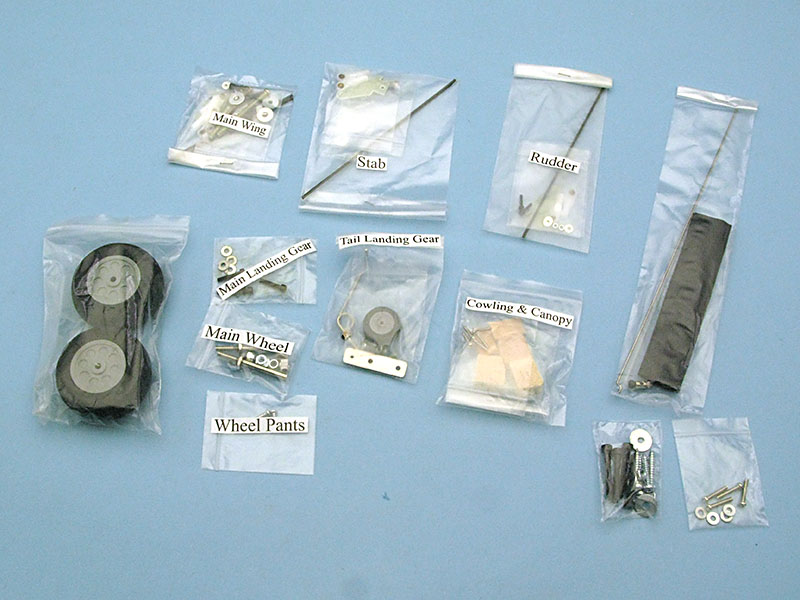

小物パーツは、組立に必要なビス等が対応パーツごとに袋に入れられています。
組み立て工程ごとに取り出せばいいので、紛失防止にいいのではないでしょうか。

特徴的な機体名ロゴやなどが入ったデカールも入っています。

以上が、キットの内容全てになります。

長年にわたって培った模型飛行機のノウハウが豊富なOK模型。
その細部にまでこだわったチューンナップにより、飛ばしていて気持ちのいいスポーツ機に仕上がっています。
是非、飛ばしてみて頂きたい一機です。

ところで、このエクストラクトには特別仕様の「DLE20ガソリンエンジン付き」のものがあります。
エクストラクトにDLE20と、20cc用のピッツマフラーが同梱されている商品なんですが、ただ単に同梱しただけでは、ありません。

次回は、「DLE20ガソリンエンジン付き」が通常仕様とどのように違っているのかをご紹介しようと思います。







エクストラクトの箱を、開けてみた。その１

先日OK模型から新発売になったV-pro エクストラクト20cc。
早速、開けてみました＾＾

エクストラクトは、完全なスケール機ではなく実機エクストラ260をイメージしたセミスケールスポーツ機として設計されているそうです。機体名のエクストラクト(EXTRACT)は「抽出」という意味がありますので、エクストラから良いところを抽出して、模型用に設計し、チューンナップした機体というわけですね。

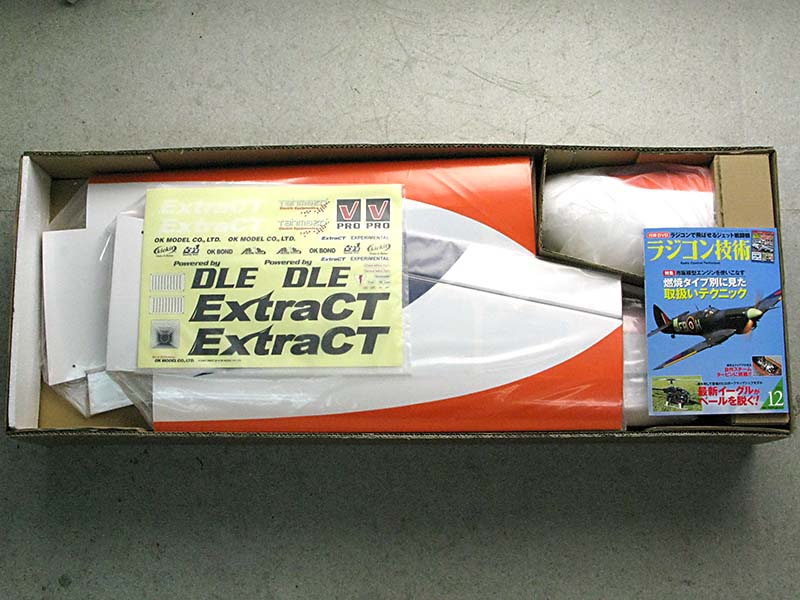

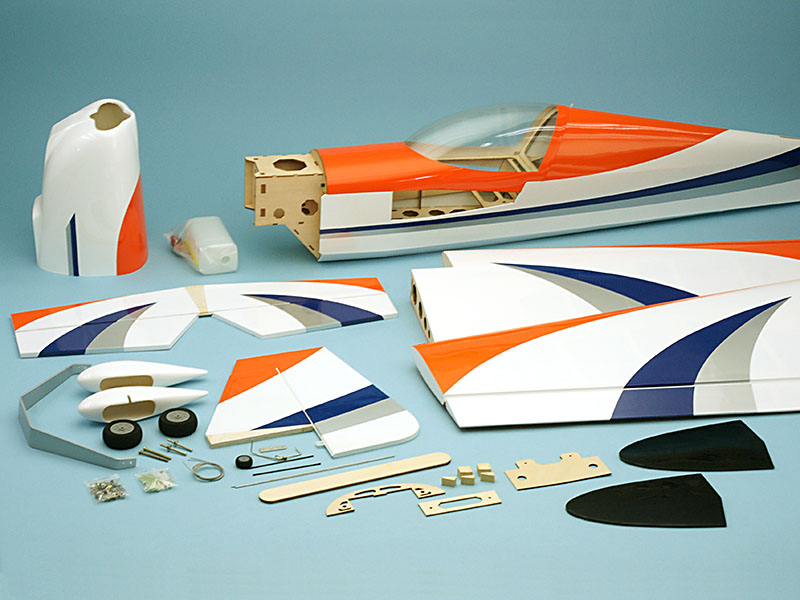

キットの箱を開けてみたところです。右側に雑誌を置いてみました。大きさが大体お分かりいただけるのではないかと思います。

キットの内容は、このようになっています。今回と次回の2回に分けて、少し詳しくご紹介していきますね。

まずは今回その１として、胴体周りや尾翼からいきましょう。

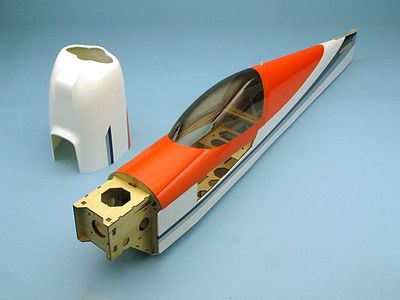

胴体はフィルム貼り仕上げがしてあります。

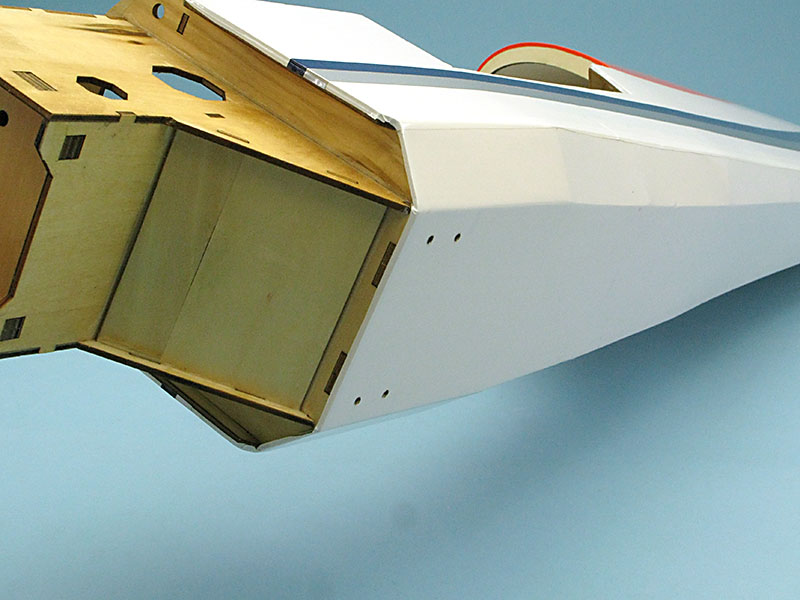

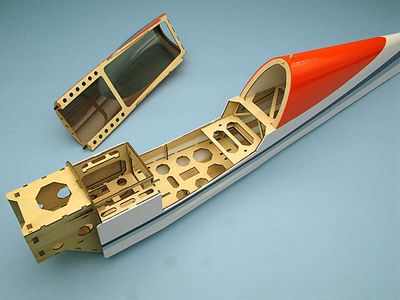

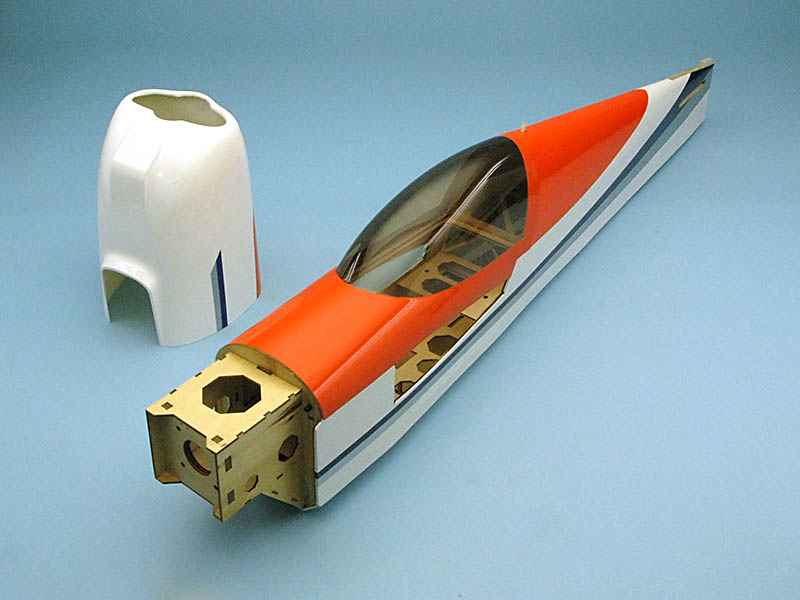

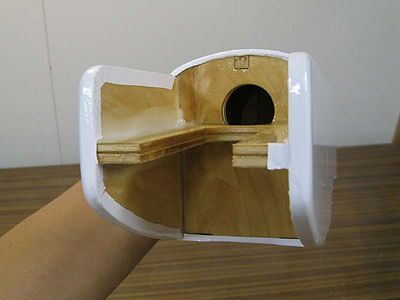

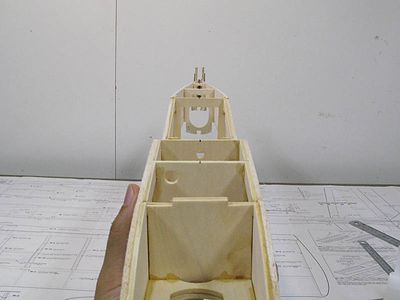

大きなキャノピーを外すと、広々としたメカ室が現れます。メンテナンス性がよさそうです。
が、これで胴体の剛性はOKなのかな？と思う程、広いですね。
その不安は、主翼の取付方法でちゃーんと解消されているんです。その方法はまた次回、ご紹介します。

キャノピーラッチがあらかじめ取り付けられています。ちょっとしたことですが、うれしいですね。

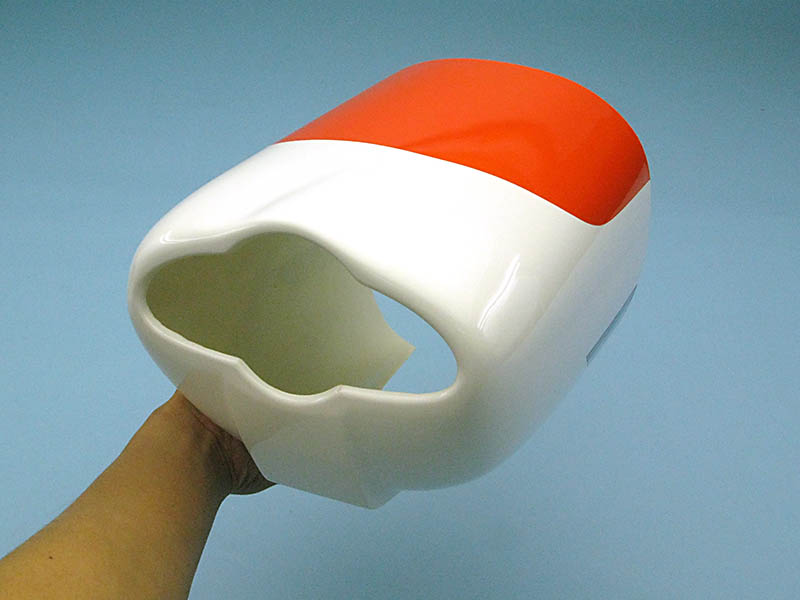

カウリングです。グラス製で、綺麗に塗装仕上げがしてあります。

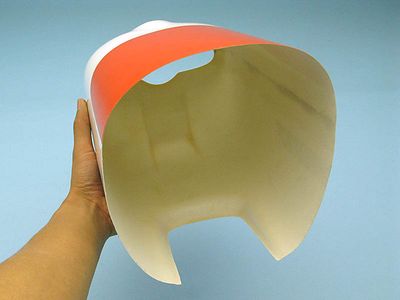

内側も綺麗に仕上がっています。

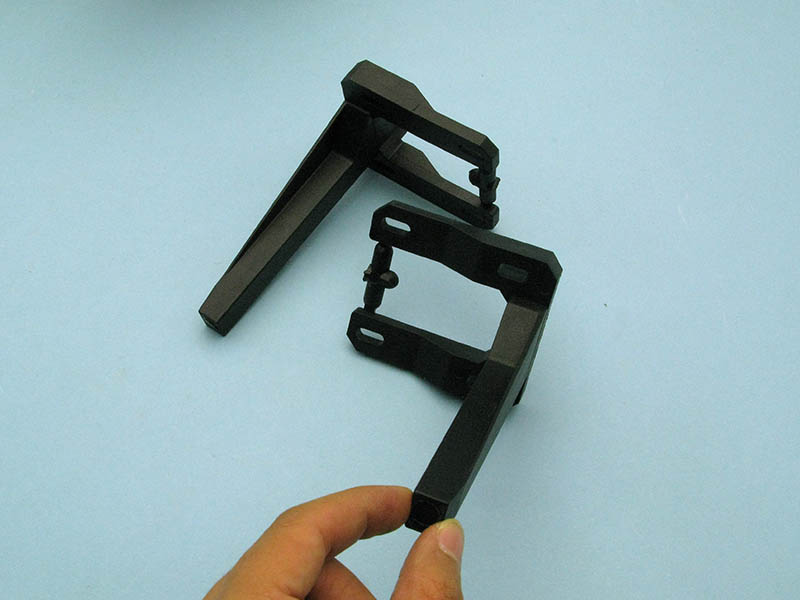

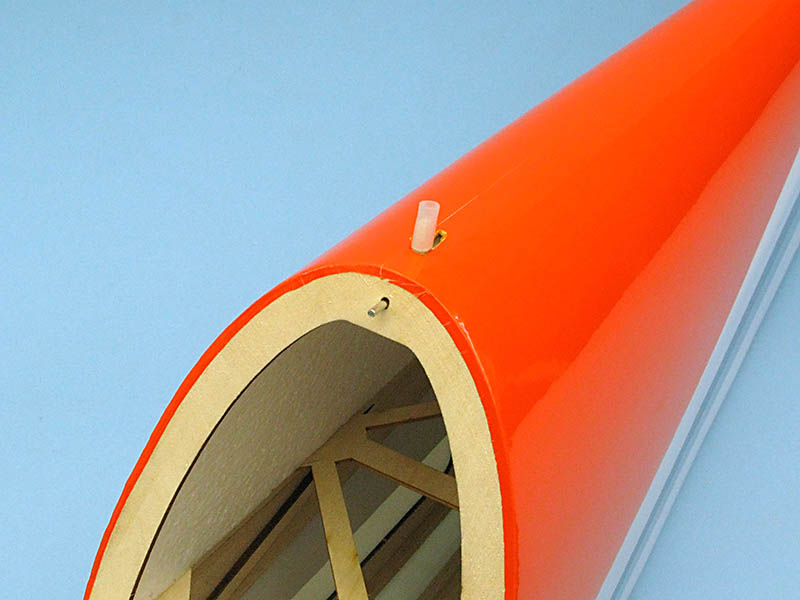

エンジンマウントは、2分割式のラジアルマウントが入っています。胴体にはこのマウントが取り付けられる穴が開いており、爪つきナットが装着されています。
また、この機体はDLE-20　ガソリンエンジンを推奨されていて、エンジンの取り付け手順も説明書で詳しく書かれていました。こちらも詳しくはまた次の機会にご紹介します。

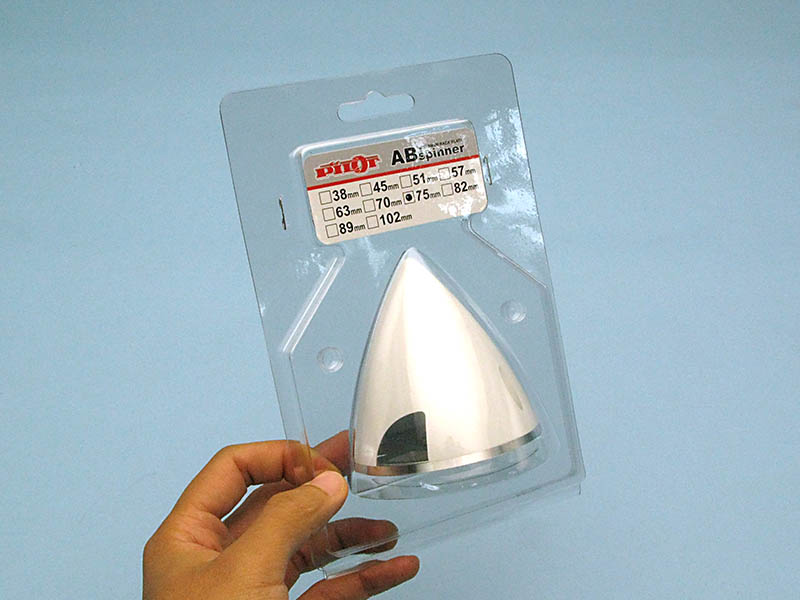

キットには、アルミ製のバックプレートが採用されていて、定評のあるＡＢスピンナーの75mmのものが標準装備されています。(スピンナーの色はロットにより変更になる場合もあるそうです)

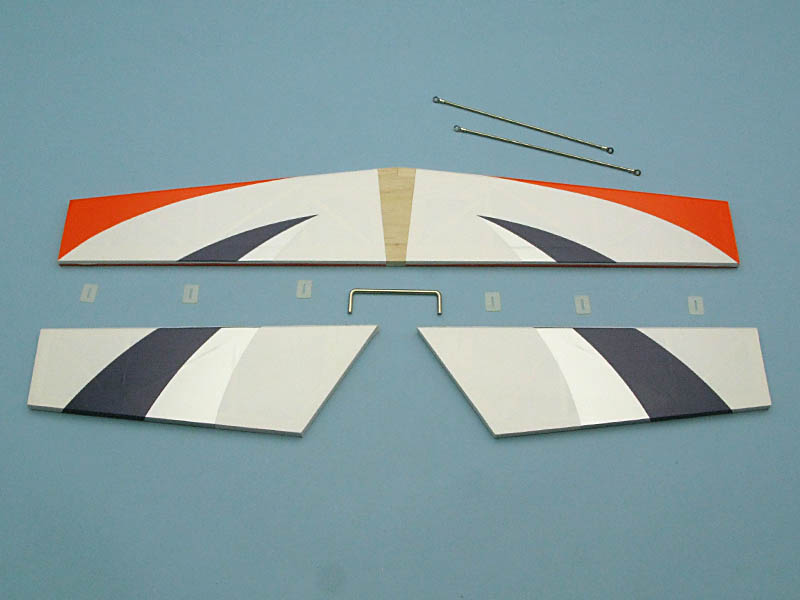

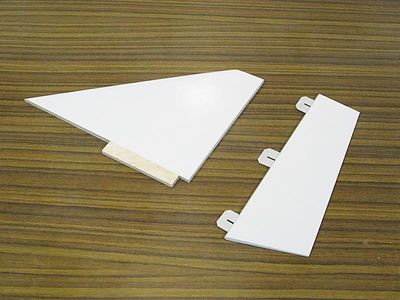

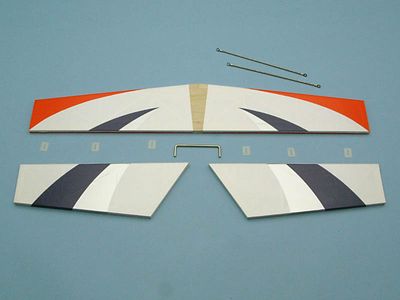

フィルム貼り仕上げの水平尾翼とエレベーターです。右上の方に見える支柱で胴体にしっかり固定して、フラッターを防止する仕様になっています。

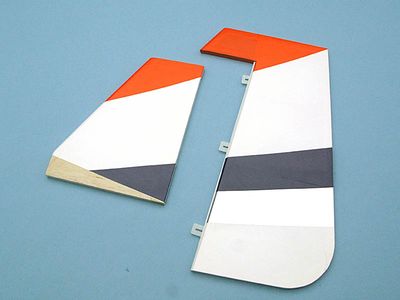

垂直尾翼とラダーも、綺麗にフィルム貼り仕上げされています。

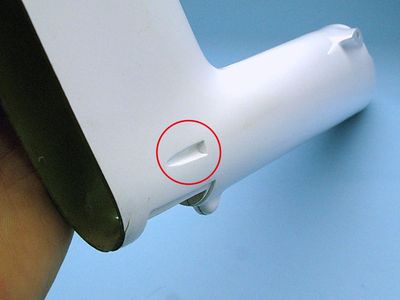

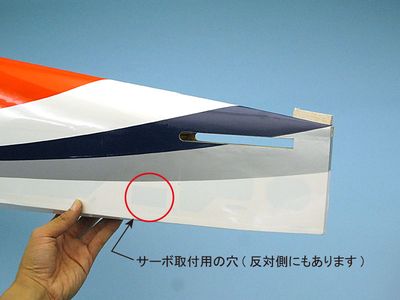

ラダー、エレベーターともに、胴体後部にサーボを積んでリンケージする仕様になっています。赤丸部分のフィルムの向こうに、取付用の穴があらかじめ空けられています。

最近の大型アクロバティック機が採用しているこのスタイルは、メカ室からリンケージする場合と違って、短いロッドでよりダイレクトに大きな舵を効かせることができます。

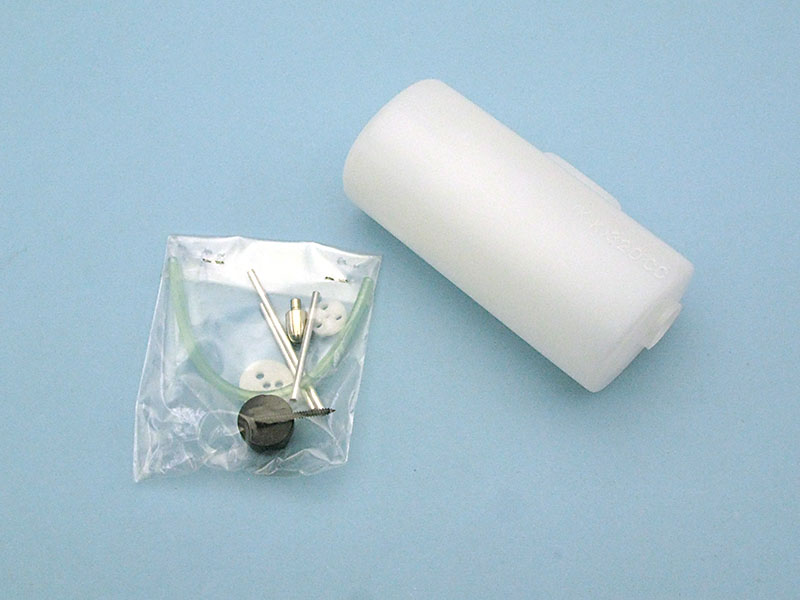

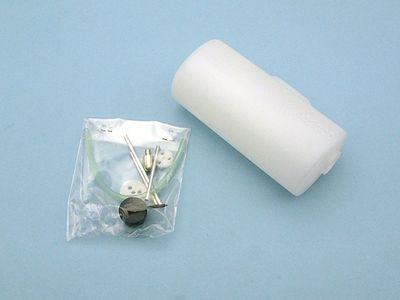

燃料タンクのセットはガソリン用のものが入っています。グローエンジンで飛ばす場合は、シリコンチューブなど、グロー用のパーツを別途用意する必要があります。

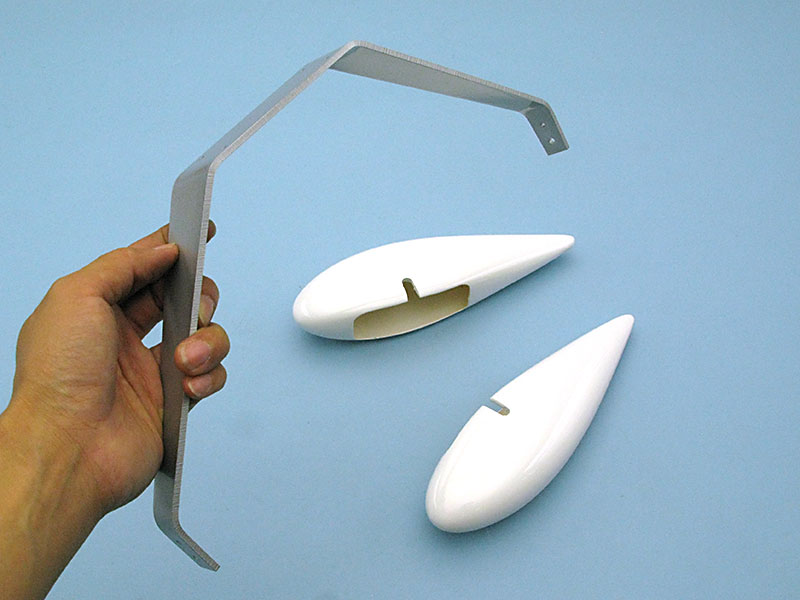

金属製のメインギヤとスパッツです。

メインギヤは、胴体下側に取り付けます。内側には爪つきのナットが仕込まれていますし、メインギヤにも取付用の穴があけられています。面倒な加工は必要ありません。

胴体周りのパーツは以上です。
次回は主翼と、その他のパーツをご紹介します。







ピラタスB4-2mの箱を開けてみた。その2

V-pro ピラタスB4-2m DXのご紹介、その2になります。今回は、主翼や小物パーツを順に見ていきます。

スチロールコア、バルサプランクの主翼は左右ともフィルム貼り仕上げ。
エルロンはフィルムヒンジになっています。

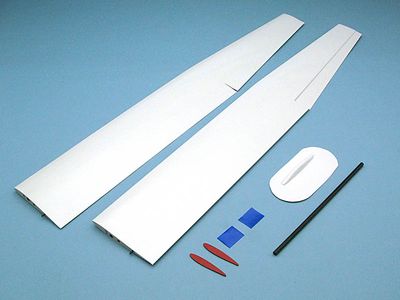

赤い翼端版、エルロンサーボ取り付け用シュリンクチューブ、成形品(エルロンサーボカバー)、カンザシです。
主翼は左右取り外しが可能ですので、運搬、保管には便利ですね。

主翼の翼型です。アンダーカンバーのついた翼型です。
メーカーのＯＫ模型に話を聞いてみますと、V-pro H101 SALTO-2.2mの翼型と、構造を継承しているとのこと。スケール機というと、翼型まで実機通りにするモデラーさんもおられますが、実機の翼型を模型にそのままスケールダウンしたからといって実機通りの飛行性能が出るわけではありません。
その点OK模型では、スケールグライダーはスケール機らしくモディファイし、かつ模型飛行機に適した翼型を採用することで、飛行性能も損なわないように設計しています。
そういったノウハウによって、「『飛ぶ』スケール機」を実現しているんですね。

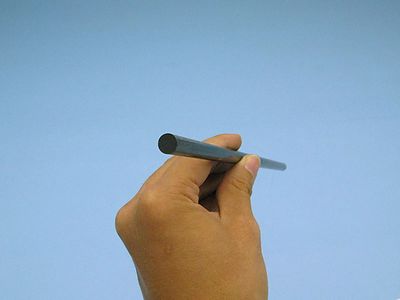

カンザシは8mmφのカーボンロッドです。

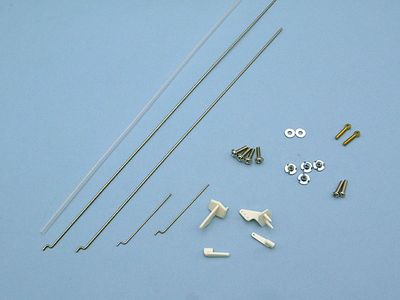

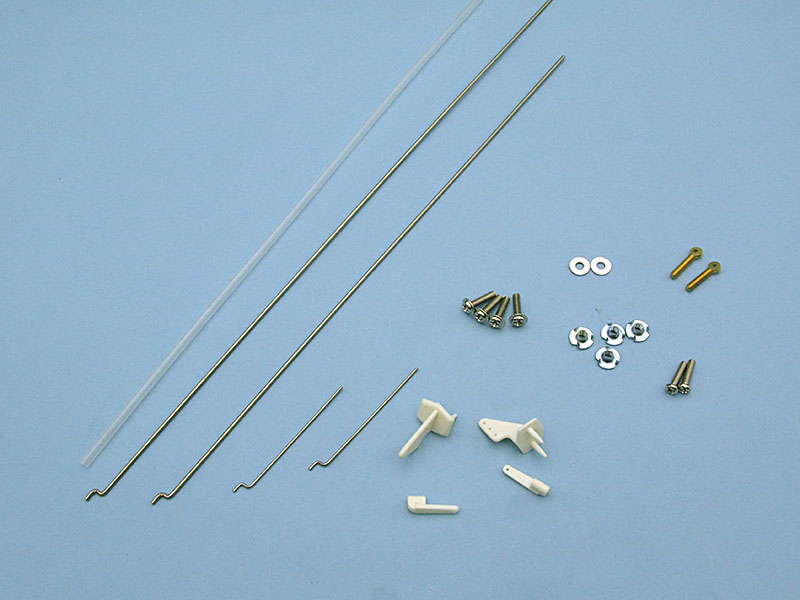

リンケージ用ピアノ線、ガイドパイプ、コントロールホーンなど。
爪つきナットは、モーターの取り付けビス用にモーターマウントに組み付けるものです。

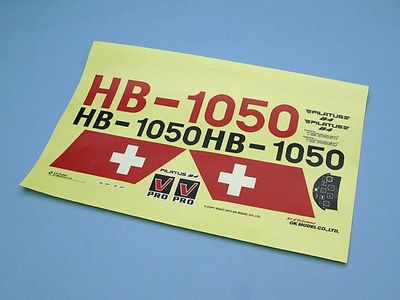

尾翼や胴体、主翼、計器盤のデカールがついています。
他にも好きなデカールを作る時は、TOPMODELオリジナルのラミネートフィルムを使ってみて下さい＾＾

以上2回にわたってご紹介しました、ピラタスB4-2m DX。秋空に、こんなスケール機を走らせたら、気持ちいいでしょうね＾＾
グライダーの秋です、是非、チェックしてください。



 ところで、ただいま
Tahmazo製品送料無料キャンペーンを開催中です。
お買い物の際、カートの中に【送料無料キャンペーン対象商品】と記載のあるTahmazo製品が一つでもあると、商品の送料が無料になります！
通常、大型送料を頂戴している商品でも、梱包個数がいくつでも、対象商品を一つでもお買い上げいただくだけで、送料を、完全無料に致します。
但し、注意点がいくつかあります。

※お支払方法は、クレジットカード及び銀行振込のみとなります。
代金引換及び営業所止めをご希望の場合は、このキャンペーンの対象外となります。

※また、配送方法 及び 配達日時につきましても、ご指定頂けません。

ご注文時の画面及びコンピューターからの自動返信メールでは、送料が無料になっていません。後程、担当者からご注文の確定、発送準備開始のメールをお送りいたしますので、そちらでお支払い金額をご確認ください。



キャンペーン期間は11/11火曜日のAM9:00まで！

→キャンペーン対象商品ページはこちらからどうぞ！←

要チェックです！







ピラタスB4-2mの箱を開けてみた。その1

OK模型から新発売のV-pro ピラタスB4-2m DXのご紹介です＾＾

ピラタスB4といえば、ご存知の方も多いかと思いますが、日本飛行機(NIPPI)がスイスのピラタス・エアクラフト社よりライセンスを受けて1980年から製造販売を開始した全金属製の高性能グライダーです。

このV-pro ピラタスB4-2m DXは、OK模型のノウハウを盛り込んだ設計で、実機同様に様々な曲技飛行を行うことができるモーターグライダーになっているようです。

では、キットの中身を見ていくことにしましょう。

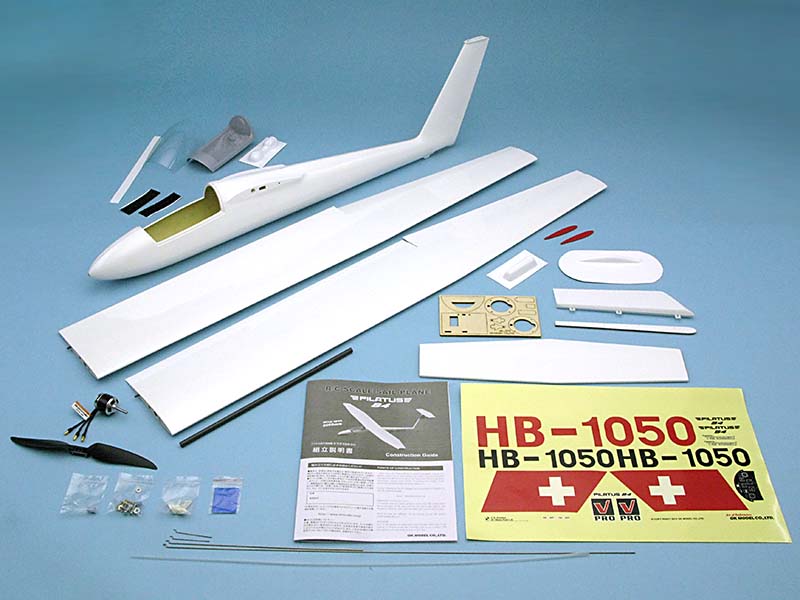

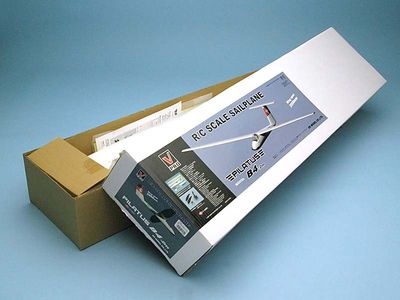

セット内容はこのようになっています。今回と次回の2回に分けて、各パーツをご紹介していきます。

DX仕様に標準装備されているのは、この機体に最適な

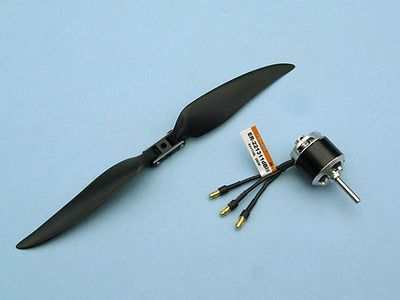

バックマウントタイプのブラシレスモーターTahmazo ER221311dBMと、
PH20/8S4.0TM 折ペラ用ハブ、折ペラ用 10x6ブレードです。

Basic仕様にはこれらが付属していませんので、別途パワーユニットを準備する必要があります。

では今回は、胴体周りのパーツを見ていきます。

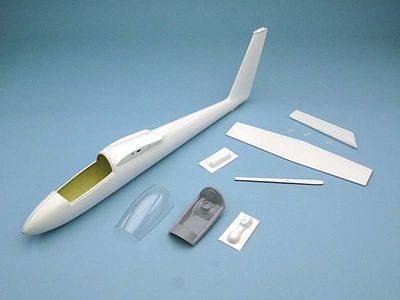

FRP(グラス)製の胴体と、コックピットなどの成形品、尾翼です。

水平尾翼はフィルム貼り仕上げ、ヒンジはフィルムヒンジになっています。


胴体側にも、尾翼にも、取り付けに必要な穴は予め空けられています。
取り外し式にできますので、完成後の運搬時には便利ですね。

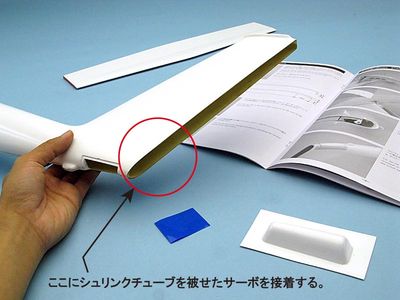

エレベーターリンケージは、サーボにシュリンクチューブを被せて、垂直尾翼の根元あたり(赤丸のところです)に、接着する仕様です。

その後に、垂直尾翼後方をバルサのパーツで埋めて、ラダーを取り付けます。

ラダーリンケージは、赤丸箇所にピアノ線の通る穴を空けて行います。
こういうくぼみが無いと、ピアノ線を通す時に穴を細長く空ける必要があり、胴体の強度が落ちて破損しやすくなります。ちょっとしたことですが、リンケージのしやすさや、それに伴った飛行性能も、これが有ると無いとでは大違いというわけです。

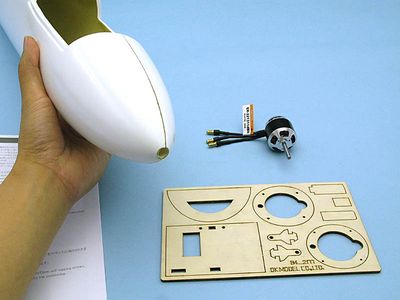

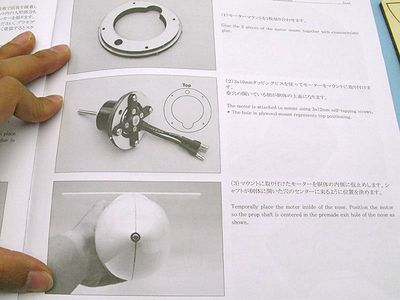

モーターは、同梱のベニヤパーツを貼り合せたモーターマウントに取り付けて、搭載します。

モーターマウントにモーターを取り付けて、シャフトが胴体の前の穴から出るように胴体内部に接着すれば、ダウンスラスト、サイドスラスト共にぴったり合うように設計されているとのことです。

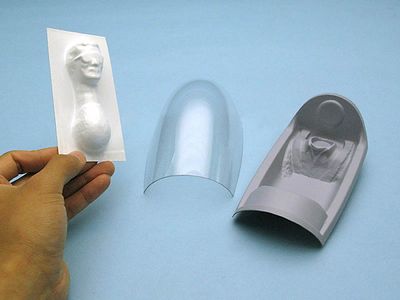

スケール機の要、コックピットは3つの成形品から作ります。計器盤のデカールも入っていますので、いろいろと資料を見ながら凝ったコックピットにされてみてはいかがでしょうか。

こういう人形の組み立てとか塗装が苦手・・・
という方は、過去の記事
パイロット人形の塗装(1)
パイロット人形の塗装(2)
なんかを参考にして頂ければいいと思います。

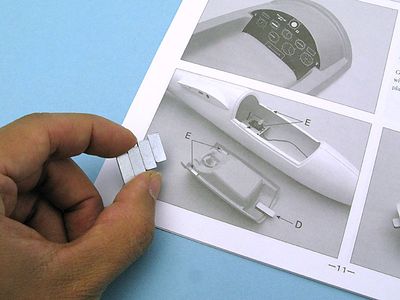

コックピットの取り付けは、同梱の磁石(結構強力です)とベニヤパーツで行います。

胴体周りのパーツは、こんなところでしょうか。
では次回は、主翼、その他の小物パーツをご紹介します。







コンボ25Lを作ろう! その9

 TOPMODEL コンボ 25L バルサキットの製作、その9、最終回です。
胴体のフィルム貼りと仕上げをして、完成させていきます。

フィルムを貼る前に、胴枠周りをマイクロバルーンを混ぜたエポキシ接着剤で補強します。
耐燃料対策として、ウレタン塗料のクリアーをマウントや胴枠に塗るのですが、
塗料を塗る前に、胴枠とエンジンマウントの隙間を同じくエポキシ接着剤で埋めておきます。

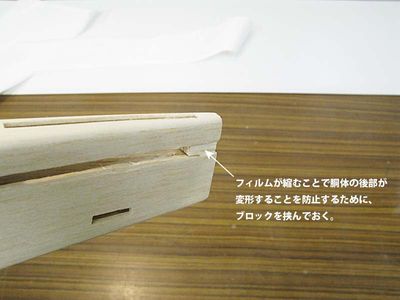

また、水平尾翼が入る胴体後部にブロックを挟んでおきます。
これを挟んでおかないと、フィルムを貼った時にフィルムが縮んで胴体が変形してしまいます。

胴体は、今回は3ピースで貼ります。下面の前と後、それから側面上面は1枚で貼ることにしました。
経験者の方の中には「え、そんな無茶して大丈夫か」とおっしゃる方もおられるかもしれません。
今回はちゃんとその3ピースで綺麗に仕上げることができましたよ＾＾方法は後ほど。

フィルム貼りが苦手な方や初心者の方は、下面2枚、側面2枚、上面1枚の合計5ピースで貼ってもいいと思います。

下面の前と後を貼り、側面に少しだけオーバーラップさせてカットします。

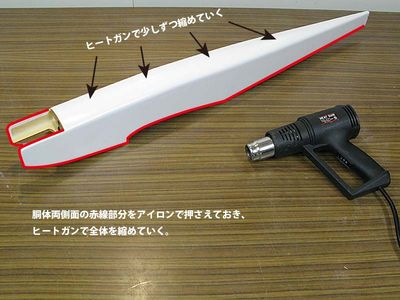

残りの1枚の貼り方ですが、まずは側面の赤線部分を、しっかりフィルムを引っ張りながら、アイロンでしっかりと押さえて固定しておきます。
ここからはアイロンでは厳しいので、ヒートガンを使用します。

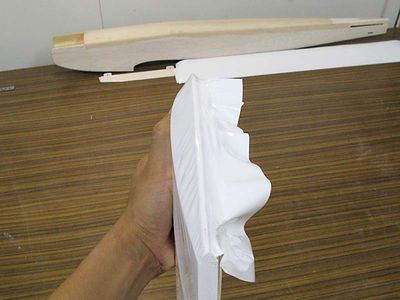

ヒートガンは見た目はヘアドライヤーのようですが、ヘアドライヤーよりもかなり強力です。熱風を当てるときは、離れたところから少しずつ当てていかないと、あっという間にフィルムに穴があいてしまう程です。
特に使用しているAフィルムは比較的縮みやすいフィルムですので、ヒートガンを使って作業する場合は少しずつじっくり全体のシワを取っていくようにした方がいいでしょう。

しっかり縮んで、シワを取ったら、今度はアイロンで生地に密着させていきます。

前側、エンジンマウント周辺に、はみ出させてしっかり貼っておきます。

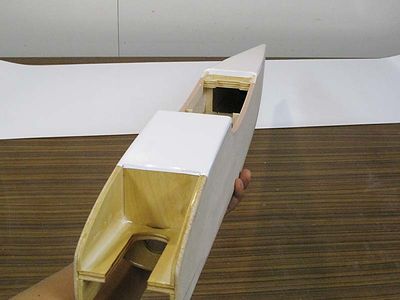

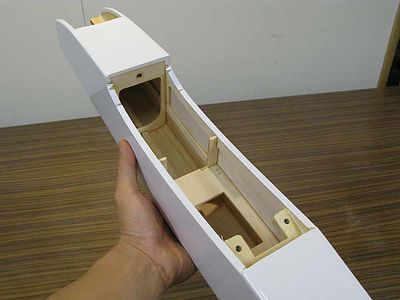

メカ室周りの仕上げ状況です。

胴体後部は、この後ラダーヒンジが入るようミゾを切っておきます。

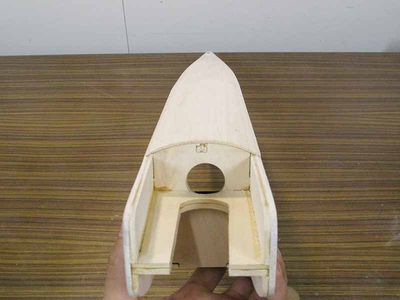

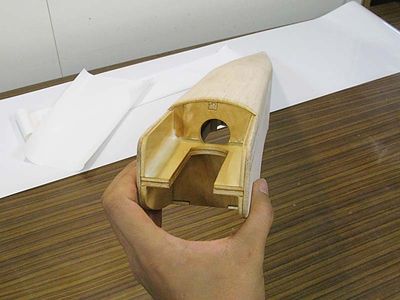

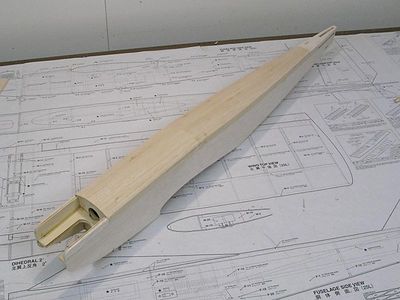

胴体ができましたので、主翼を取りつけるためのベースを接着します。

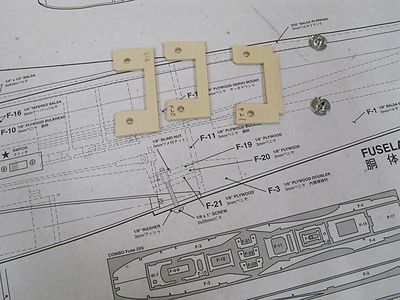

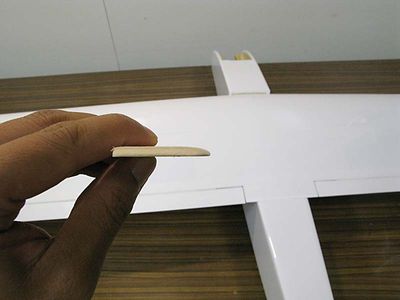

まずはベニヤのベースを

このように削って整形し、抵抗を減らすようにしておきます。右側が前側です。

ベースにフィルムをはり、半田ごてでビス穴を空けます。
主翼にはベースが来る部分をけがいておき、その少し内側のフィルムを切り取っておき、接着します。

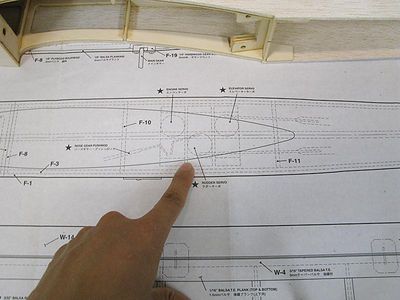

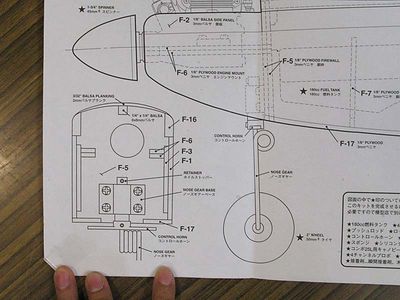

あとは、ノーズギアのベースを取り付けておこうと図面をチェックしたところ・・・

あれ、これはどう取り付けるんだ！？
これは、胴枠を組み付ける前に、ノーズギアベースを取り付けておかなければならなかったのかもしれません。
タッピングビスでは、着地の衝撃でベースが外れてしまう危険性があります。

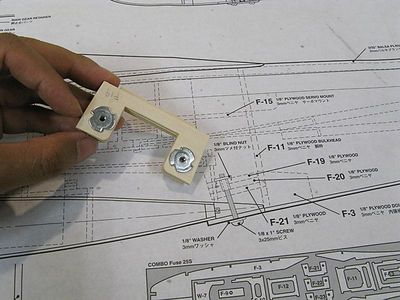

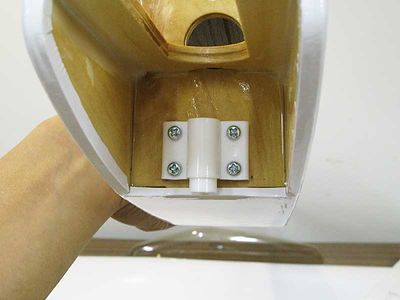

そこで、内側に手持ちの爪つきナットを埋め込むことにしました。

苦労しましたが、なんとか図面通りの位置にベースを取り付けることができました。

紆余曲折ありましたが、これでようやく完成しました。
キャノピーは接着していません。フィルムの上からステッカーなどで仕上げられたり、キャノピーの内側に何か加工される場合を考慮してのことです。

水平尾翼はエレベーター接着済み、垂直尾翼はラダー側にヒンジを接着してあります。

全9回に渡って、ダイカットバルサキットを１から組み立てて参りました。
いかがだったでしょうか。これからバルサキットを組み立ててみようと思われている方の一助になればと思います。
最近、密かにバルサキットブームかも？という兆しが見られます。
初心者の方も、バルサキットに挑戦して、作る面白味にハマってもらえたら良いなと思います。







コンボ25Lを作ろう! その8

TOPMODEL コンボ 25L バルサキットの製作、その8です。
今回で最終回の予定でしたが、解説が少し長くなりますので、次回を本当の最終回とさせていただきます。
もう少しだけ、お付き合いください。

前回までで、尾翼のフィルム貼りまで出来ましたので、胴体、主翼とフィルムを貼って仕上げていきます。

まずは主翼から。下面は一枚、上面は左右別々に２枚に分けて貼ろうと思います。

下面用のフィルムを切り出したら、中心に胴体に挿し込むダウエルを避けるような切欠きをしておきます。

そのあとは、まずはそのダウエルの周りを始めに、フィルムの中心から少しずつ離れながら、前縁と後縁をチョンチョンと、スポットでアイロンを当てていきます。
この状態で、できるだけ中央部分にシワが残っていないことが理想です。
一度貼ったところでも、もう少し引っ張ってシワが伸ばせそうであれば、一度外して、引っ張り、もう一度貼る、というように、慎重に作業していきます。

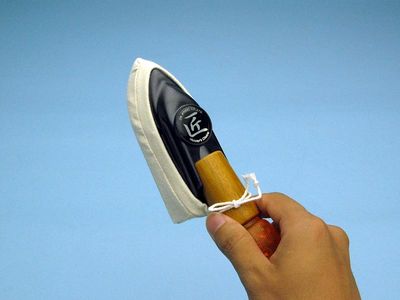

使用するアイロンは、過去何度か当ブログで登場しているPILOT V.I.P.アイロン 電子制御式 Type Fです。
温度調節が容易なこのアイロンで、私の場合は170度程度に合わせて作業していきます。

翼端と中央部分を除く、前縁と後縁をしっかり貼っていきます。

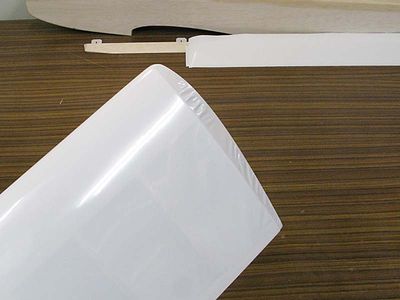

翼端は、フィルムを外側にぐっと引っ張りながらアイロンをあて、フィルムを伸ばしながら貼ります。
翼端の縁にシワが出ないように、回り込ませるように、常に引っ張りながら貼り付けていきます。

多めに反対側に回り込ませて切り取り、しっかりと貼り付けておきます。

この状態では、まだ翼端側にシワがたくさん残っています。

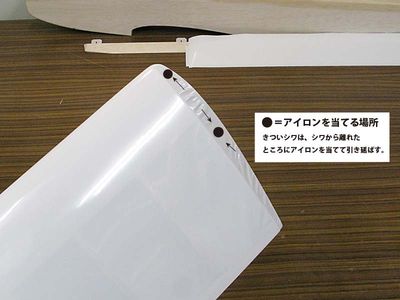

こういったキツめのシワは、

シワから離れたところにアイロンを当てて、シワ部分のフィルムを外側に誘い出すような感覚で伸ばしていきます。
後で使いますが、ここでヒートガンをつかってシワを伸ばすのもいいでしょう。
アイロンは、力加減と当てる場所、動かし方のコツをつかむことが肝要です。
きついシワが出ても、慌ててシワに直接アイロンを当てないで、周りから、アイロンを当てるか当てないかというように、ふわりふわりと当てていきましょう。

下面翼端が仕上がりました。

下面全体も、シワが無いところでも、まんべんなくアイロンを当てて、全体のフィルムをしっかり引き締めて、後々たるんでこないようにします。

下面ができたら、まずは翼端部分に、フィルムボンドを塗っておきます。
この主翼の翼端は、3mm厚のベニヤです。
つまり上面翼端のフィルムがしっかりと引っかかるように、外れてしまわないように、下処理をしておきます。

上面のフィルムを貼っていきましょう。

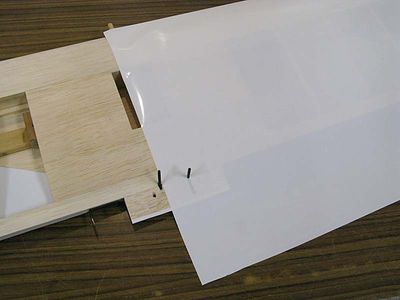

フィルムにエルロンコントロールホーンが入る穴を空けて、下面と同じように慎重に少しずつシワを伸ばして貼っていきます。

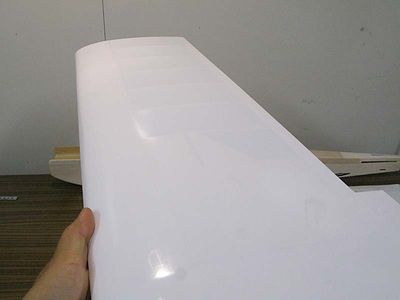

翼端の仕上がり具合はこんな感じです。いくらフィルムボンドを塗っているとはいえ、3mmの厚みでもたせるのは心配ですので、下面側にある程度オーバーラップさせておきます。
フィルムボンドは、乾いたらアルコールで拭けば取れますので、多めに塗っておいて問題ありませんよ。

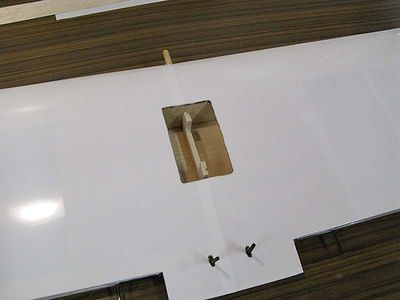

主翼上面のフィルムが仕上がったら、エルロンサーボマウントが入る部分を半田ごての先で焼切るように切り取っておきます。半田ごてが無い方は、カッターナイフで慎重に切り取っておくのもいいと思います。
半田ごてを使う利点は、フィルムの除去と(フィルムが融着するので)剥がれ防止が同時にできることです。

同じように、エルロンコントロールホーンが動きやすいように、半田ごてでフィルムを溶かしておきます。

エルロンのフィルムを貼ったら、ヒンジを瞬間接着剤(OKボンドFXかMP)で接着します。

コントロールホーンが入るところは、半田ごてで溶かしておきます。

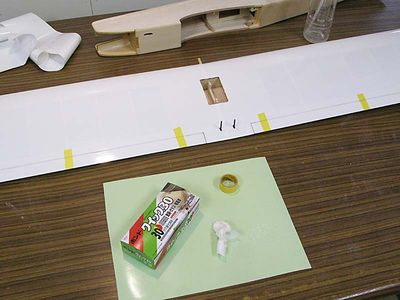

エルロンを取り付けます。
エポキシ接着剤をホーンとヒンジに塗って、エルロンを主翼に取り付けます。

これで主翼は一旦終了です。
次回は胴体にかかっていきましょう。









コンボ25Lを作ろう! その7

 TOPMODEL コンボ 25L バルサキットの製作、その7です。

いよいよ生地の仕上げに入ります。サンディング作業をしていきます。

ここからは、サンディングブロックが必須になりますよ。

胴体のサンディングです。説明用に右半分(写真左側)だけ仕上げてみました。
このままでは分かり難いと思いますので、ビフォーアフターを順に見て頂きます。

サンディング前です。微妙にヘコミや隙間があるところは、スーパーモデルパテ　バルサで埋めています。
パテの使い方のコツについては、こちらやこちらをご覧ください。

サンディング後。きれいに曲面になるように、仕上げていきます。

下面も同じように、

角が消えるように、綺麗に仕上げていきます。

下面、前側も、同じように

角を消して、仕上げていきます。

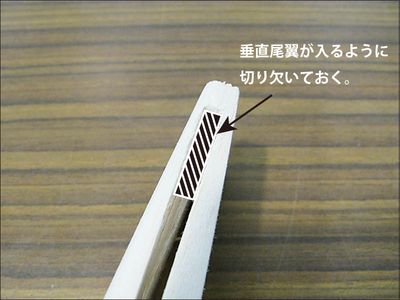

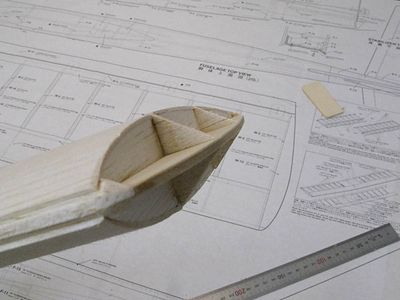

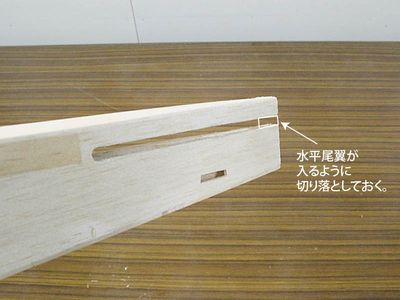

胴体後側、水平尾翼が入るところは、切り落としておきます。

垂直尾翼が入るように、後の部分を切り欠いておきます。

水平、垂直尾翼、胴体の後が綺麗に一直線に並ぶように調整します。

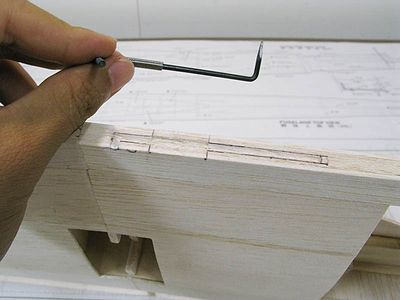

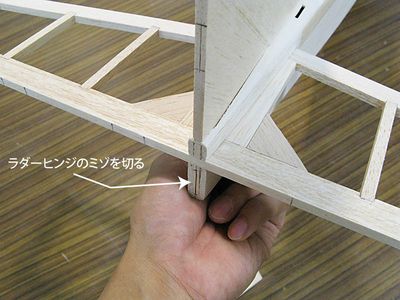

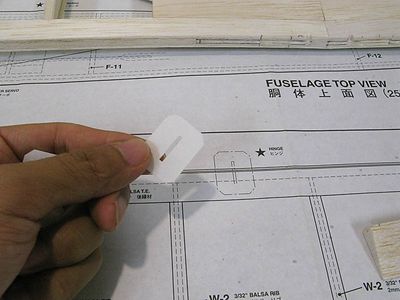

ラダーのヒンジが入る様に、胴体にラダーヒンジのミゾを切っておきます。
また、この時点で、垂直、水平の両尾翼が正しく直角に取り付けられるかどうかのチェックをしておきます。
フィルムを貼った後、取付時に多少の角度調節はできますが、この時点で大きくズレていると、後で修正するのは大変です。
まだ接着はしません。

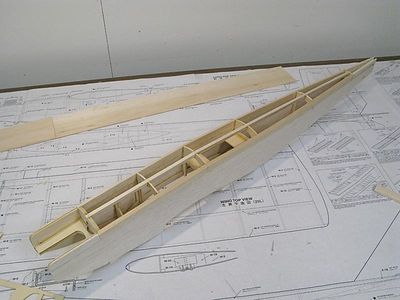

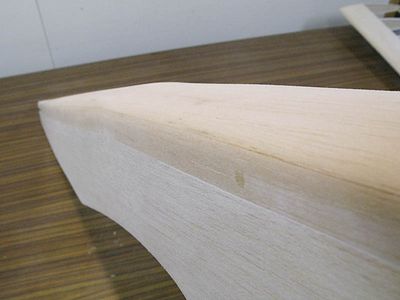

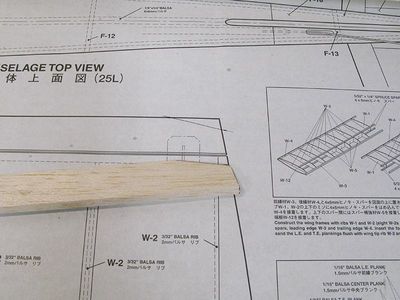

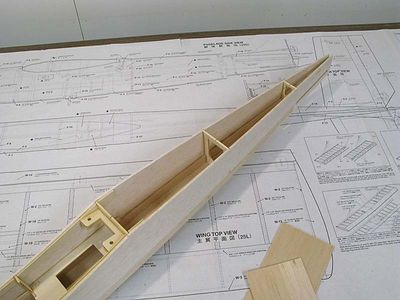

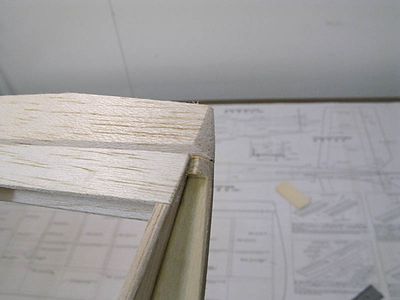

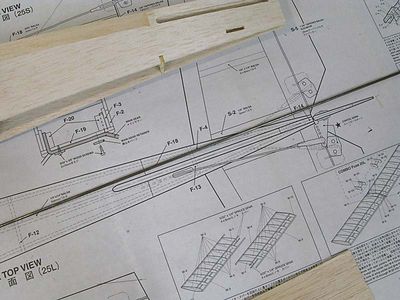

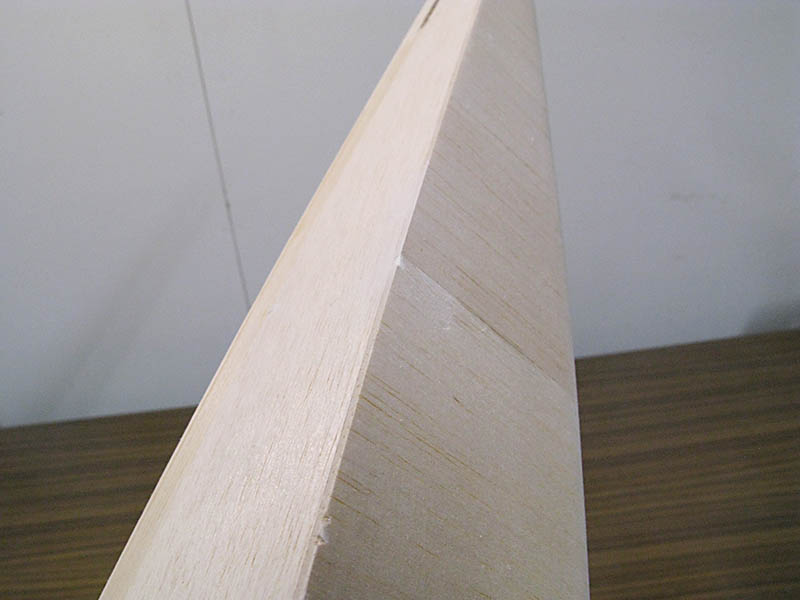

続いて主翼です。前縁は、前縁材をプランク材が挟んでいる状態です。このままではいけませんので、図面通りを目指して、前縁を丸く削っていきます。

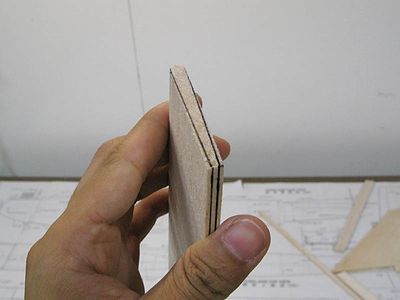

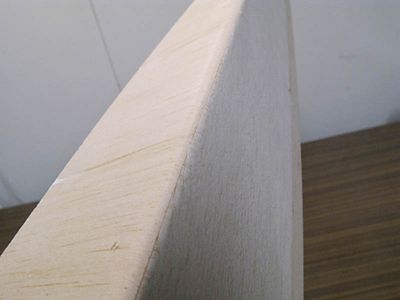

削った後です。プランク材が先に向かって薄くなっているのがお分かり頂けますでしょうか。
これを図面の翼型通りに、フリーハンドで仕上げるのはなかなか困難ですので

尾翼の仕上げの際に作ったようなジグを作って、均一に仕上げると楽にできます。

胴体主翼ともに、プランク材を貼った時の段差を荒めのパーペーで均してから、全体を細かいペーパーで仕上げます。
その後に、実際に主翼を胴体にはめてみて、隙間ができていないかチェックします。
隙間があった場合は、バルサ材などで埋めておきます。

これで、生地完成となりました・・・と、その前に。
ここで動翼(ラダー、エレベーター、エルロン)を挿し込んで、段が無いか再チェックします。ペーパー掛けの後は、各部の厚みが変わっていますので、段が発生していることがあるのです。
フィルムを貼った後では、フィルムをはがしてサンディングしなおさないと修正できませんので、フィルムを貼る前に、仕上げておきます。

それでようやく、本当に生地完成です。

続いて、フィルムを貼っていきましょう。
色はAフィルム AF26ホワイトです。

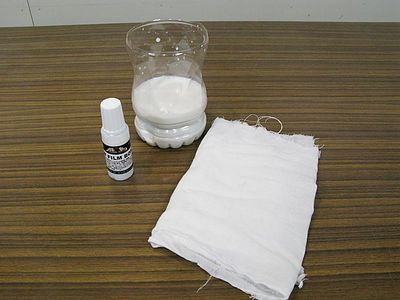

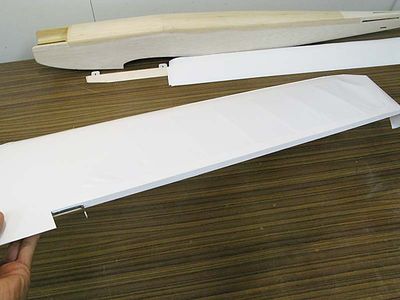

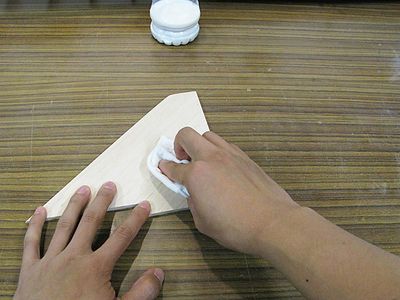

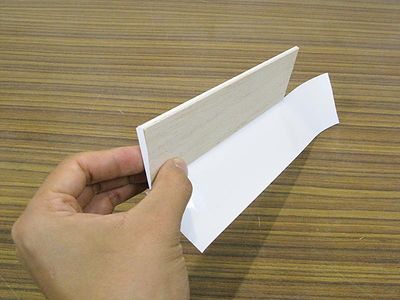

まずは下準備から。フィルムがしっかりつくように、フィルムボンドを20倍程度に水で薄めて、塗っておきます。

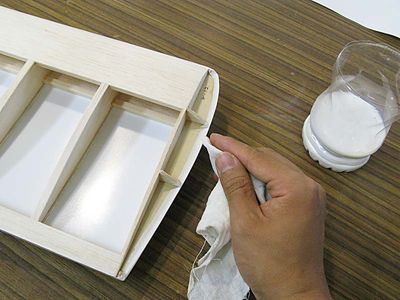

刷毛塗りするのではなくて、布に染み込ませて、拭くようにして塗ります。
布は、着なくなったTシャツの端切れでも、雑巾でも、何でもいいです。

軽くフィルムボンド溶液で湿らせて、硬く絞っておき、表面の埃を拭きとるようにします。
ベトベトに塗る必要は全くありません。
硬く絞っても、拭いた後は僅かに湿っているのが分かると思いますが、これで十分です。
尾翼、主翼、胴体、すべてのパーツにフィルムボンドを施します。

フィルムボンドが乾いたら、折角埃をふき取ったばかりですが、目の細かいペーパー(写真は＃180を使い古したもの。＃220や＃320でいいと思います)で、生地表面が僅かに濡れて、フィルムボンドで表面に微妙な粘りが出ることで起こっている「毛羽立ち」を落としておきます。サッと全体を撫でるようにするだけで効果はあります。
そのあとで、乾いた布で埃を払っておきます。

これをするとしないとでは、仕上がりが全然違いますよ。
軽くペーパーをかけるくらいなら、フィルムボンドはしっかり効きますので安心してください。

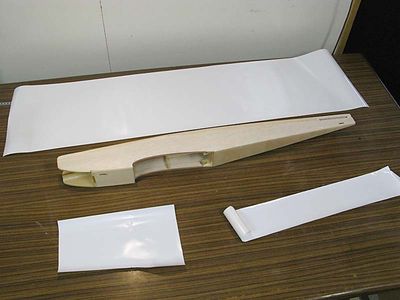

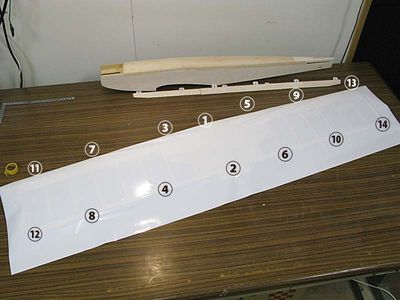

フィルムを各パーツ用に切り出していきます。折込みなどを考えて、少し大きめに、かつ、無駄の無いように切り出します。

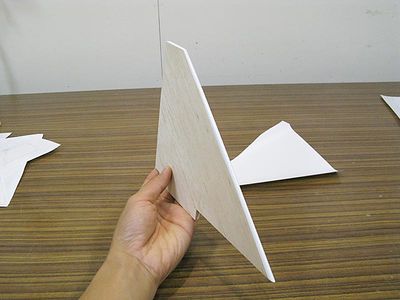

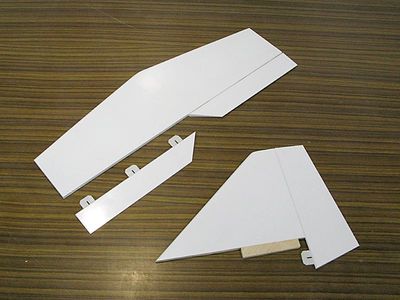

垂直尾翼。半分ずつ貼っていきます。

垂直尾翼の胴体に入る部分は、接着するため生地を出しておきます。

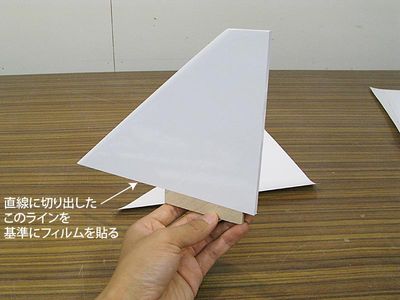

後でフィルムだけを切り取ってもいいですが、先に直線に切っておいて、そのラインを基準に貼っておいた方が楽でしょう。

フィルムが貼れたら、ラダーヒンジが入る部分のフィルムを、ラダー側のミゾを目安に切っておきます。
ラダーのフィルムを貼ってしまってからでは、ミゾがどこにあるかを探さなければいけませんので・・・。

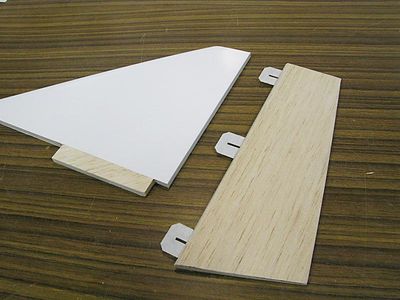

ラダーのフィルム貼りをして、今度は垂直尾翼のヒンジミゾを目安にラダーのヒンジミゾを切って、完成です。

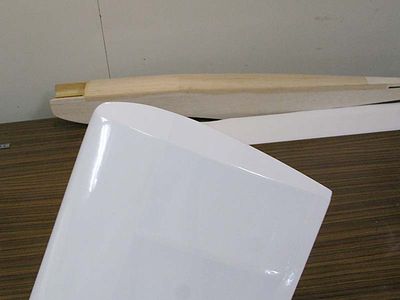

水平尾翼です。リブとリブの間に空気が溜まりますので、ヒンジミゾを深く切っておいて空気が逃げるようにします。

エレベーターは裏表を一枚で貼ってみました。
フィルム貼りが苦手な方は、裏表一枚ずつにしてもいいでしょう。

同じようにヒンジミゾを切って、ねじれや反りをチェック、修正して、尾翼のフィルム貼り完了です。

主翼や胴体は、切り出すフィルムの面積が大きいです。
ですので尾翼のフィルムを貼りながら、フィルムの縮み方などのクセをつかんでおいて、主翼や胴体のフィルム貼りで失敗しないようにします。

ということで次回その8は、最終回、主翼と胴体の仕上げです。







コンボ25Lを作ろう! その6

 TOPMODEL コンボ 25L バルサキットの製作、その6になります。

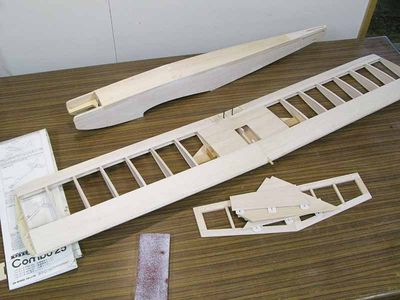

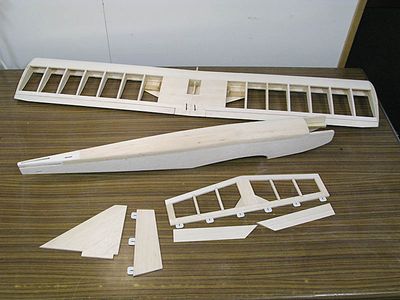

主翼、胴体と出来上がり、最後は尾翼の組み立てです。

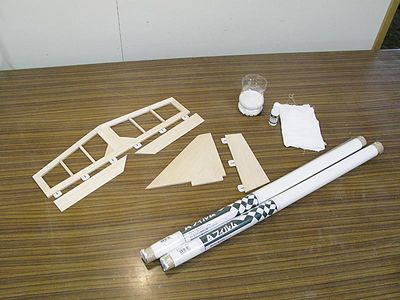

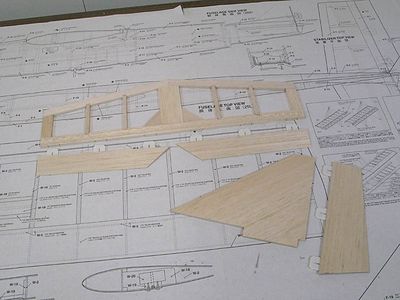

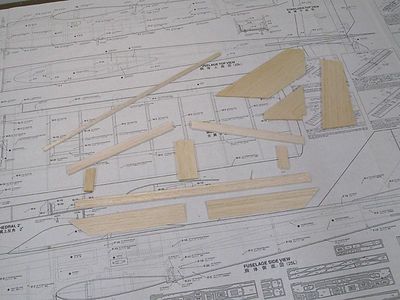

水平尾翼とエレベーター、垂直尾翼とラダーの材料です。

はじめに、水平尾翼から作っていこうと思います。

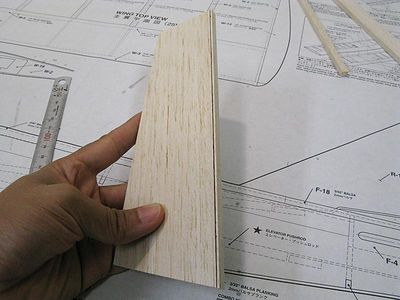

図面には水平尾翼は右半分しか描かれていませんが、左右上下対称のものですので、片側ずつ作ってはひっくり返してもう片方を作ればOK。

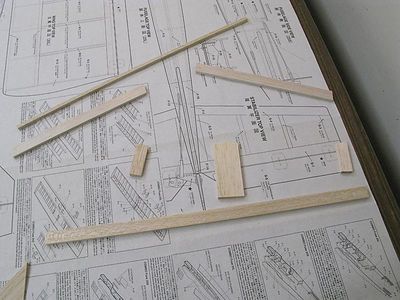

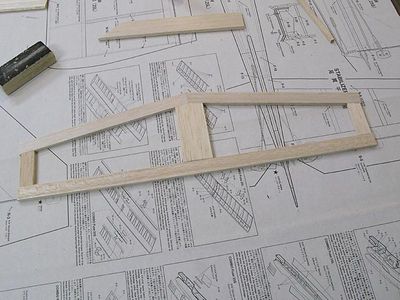

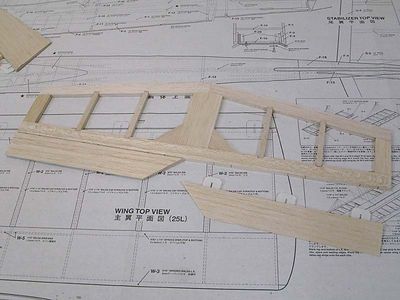

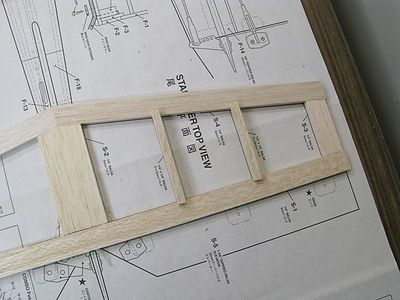

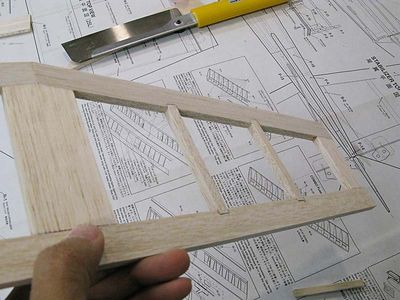

図面にあわせてパーツを接着していきます。

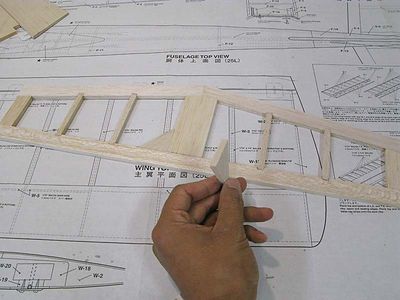

水平尾翼のリブは、図面ではイモ付け(リブの小口だけで接着)するようになっています。
ですが工作も面倒ですし、溝を掘って埋め込むように接着する方が強度が出ますので、
リブの材料を、少し長めに切り出してから、

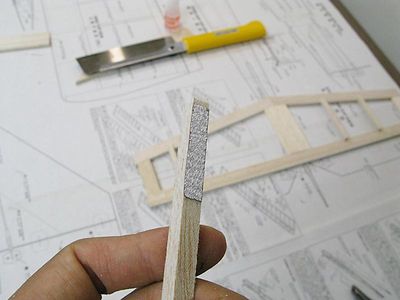

余ったものにサンドペーパーを貼り付けて、ミニサンディングブロックにして

リブがぴったりはまるように削って、接着します。

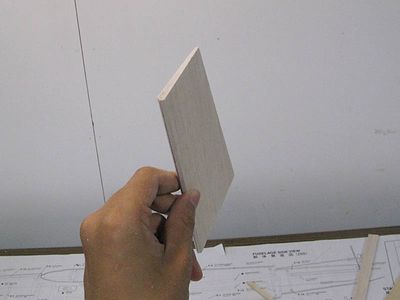

中央の後ろ側が、ちょっと強度的に心配でしたので、手持ちのバルサ材で補強することにしました。ただ、補強材の木目の方向を間違えると、せっかく貼っても強度はぜんぜん違いますので、補強の木目の方向が、部材に突っ張るように(45°になるように)貼っておけば最も強度が出るかと思います。
写真を参考にしていただければと思います。

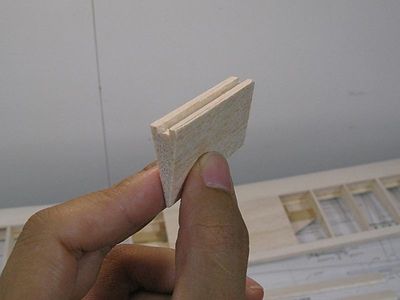

ヒンジの溝を切っていきます。まず位置を図面から拾ってマークします。
こういう比較的薄い板のセンターに溝を切るのは神経を使いますが、

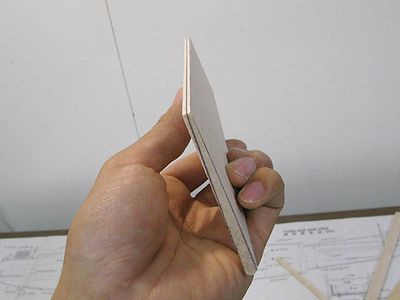

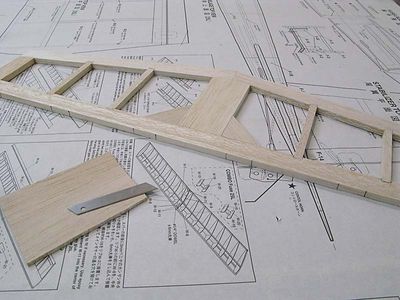

カッターナイフの刃が希望の高さ(水平尾翼の厚みは6mmなのでのこの場合は3mm)になる様に、台の上に乗せて

この台はそのまま動かさず、水平尾翼を動かして刃に当てて、薄く切り込みを入れて、それを目安に溝を切れば簡単です。

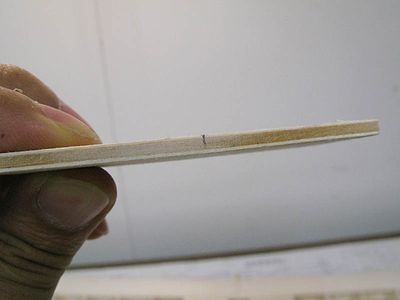

このとおり、3mmの位置にまっすぐに溝が切れます。

エレベーターにもヒンジ溝を切って、組み合わせます。

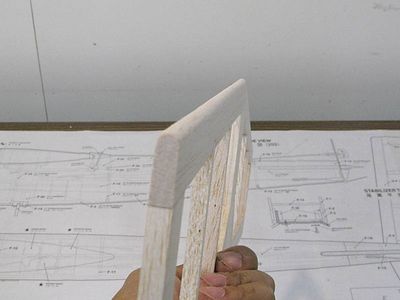

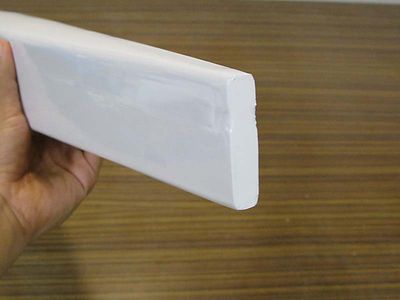

水平尾翼の前縁は、フリーハンドで丸くしてもいいですが、

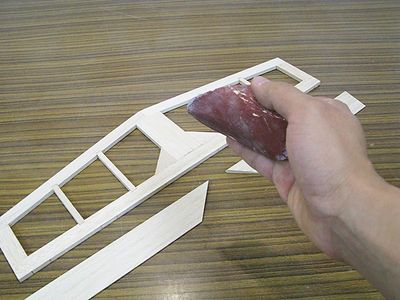

この様に尾翼前縁の曲線にサンドペーパーが合うようなサンディングブロックを作って、

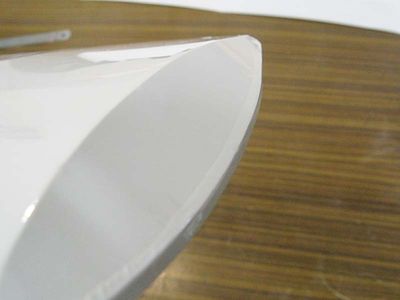

カンナをかけるように引いていけば、簡単に均一なラインが出せます。

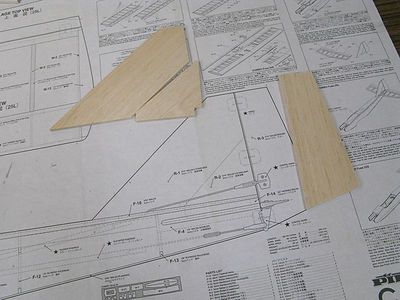

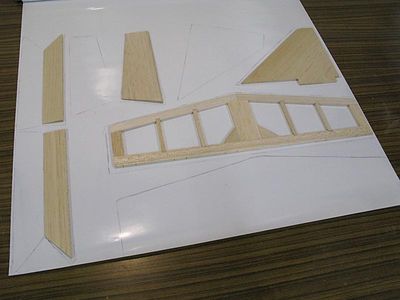

続いて、垂直尾翼とラダー。

垂直尾翼は瞬間接着剤で貼り合わせます。

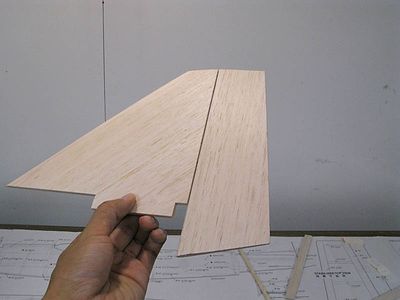

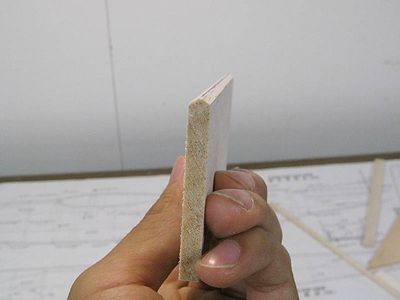

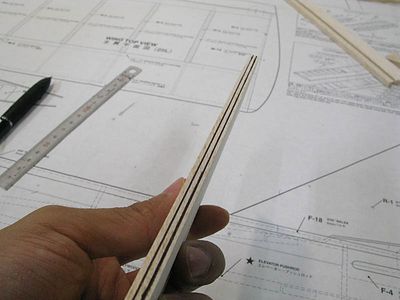

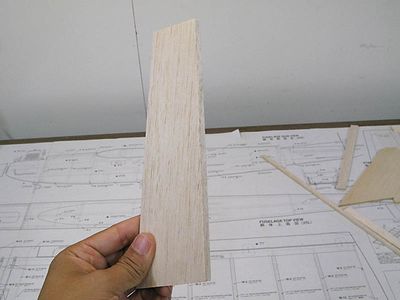

次にラダーの加工をします。入っている材料は、ヒンジが入る面の斜め加工もされていませんし、前から後ろまで同じ厚みです。ラダーは普通、後ろに向かって薄くなっていますので、そのテーパー加工もする必要があります。
まず、ヒンジが入る面から1.5mmほどのところと、

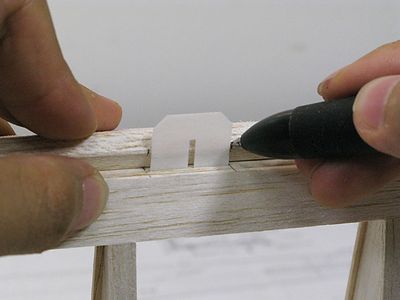

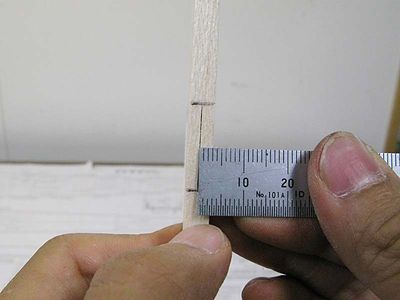

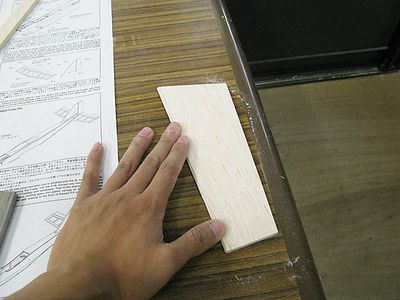

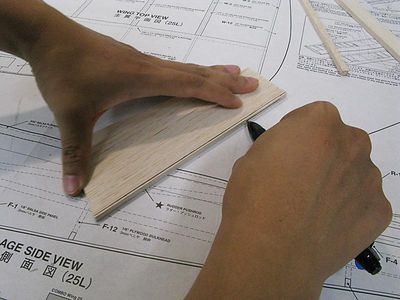

ヒンジが入る、厚みの真ん中に線を引きます。フリーハンドでも定規でも、うまく引きにくいので、先ほどの小ワザを応用して、ボールペンを固定して、ラダー材を動かして線を引きます。

ちょっと失敗して2度引きしましたので、太くなりましたが、まっすぐな線が引けています。

この線を目安に、サンドブロックで加工します。線が消えるくらいまで、サンディングすればOKです。

次に後ろへかけてのテーパー加工。

図面ではラダーの後ろ側は約2mmでしたので、中央に2mm幅が残るように、線を引きます。

テーパーになるラインを両方の小口に書いて、

台の上に置いて、

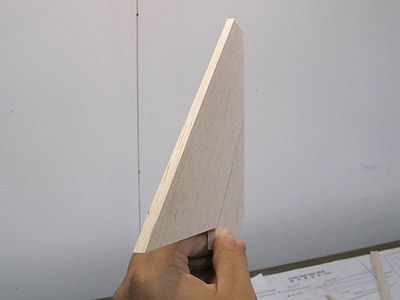

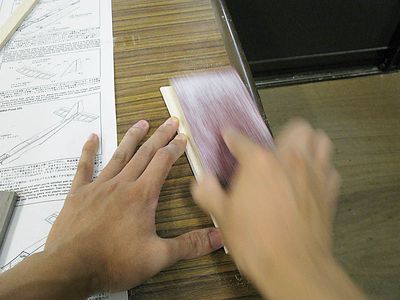

先ほどの線を目安に、削り込んでいきます。
全体に均一に力をかけてしまうと、当然均一に薄くなってしまいますので、後ろ側(この写真だと右側、右手中指が当たっている辺り)に少し力をかけて、少しずつ、確認しながら削っていきます。

片側が終わったところです。

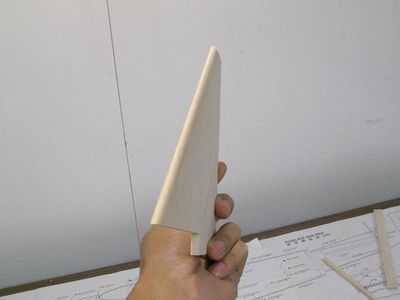

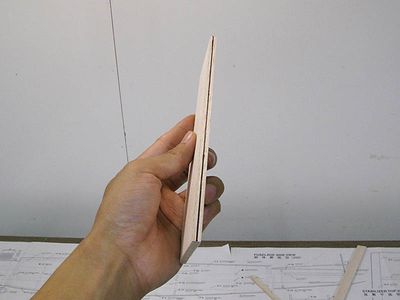

同じようにもう片側も削って、これで完成です。

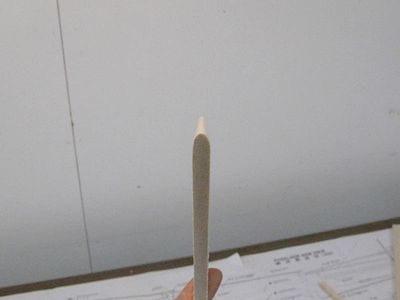

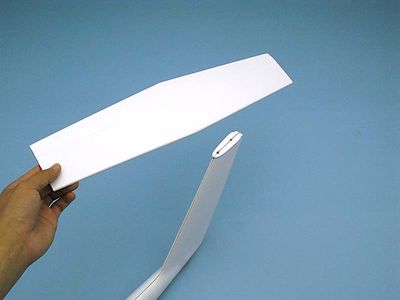

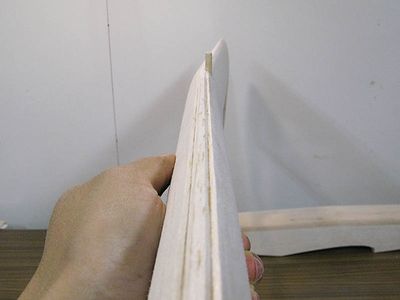

垂直尾翼の前側も、丸くします。

フリーハンドでやってみました。

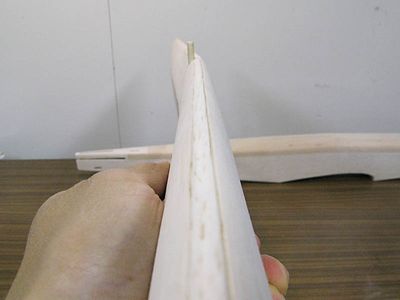

台の上に平らに置き、部材の厚みを意識して、厚みの真ん中に向かって削るように、手首を柔らかくして片側ずつ削るのがコツです。

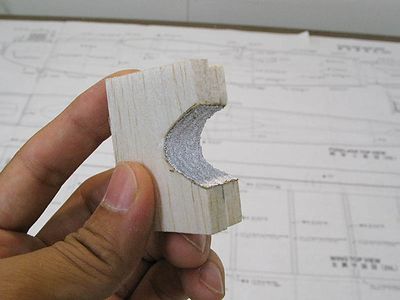

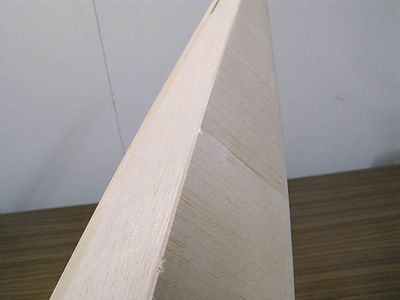

断面です。

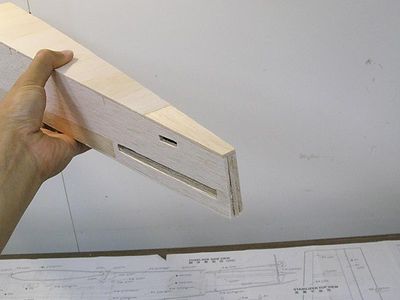

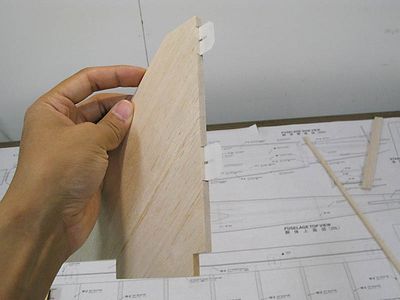

水平尾翼同様、垂直尾翼とラダーにもヒンジ溝を切って

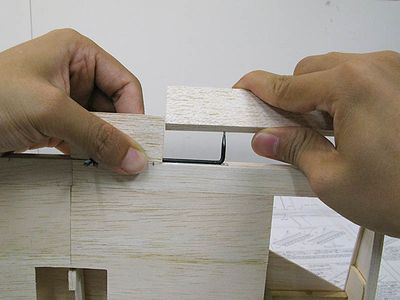

これでOK。ラダーを動かして、舵角が大体左右で同じだけとれるかチェックします。

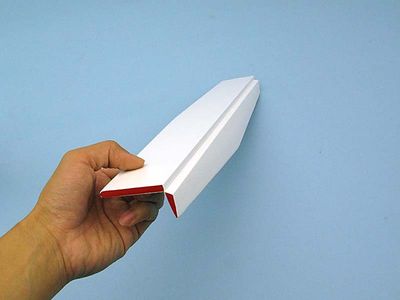

尾翼の工作、完了です。

ちょっと長くなってしまいましたので、サンディング編は次回、フィルム貼りと一緒にご紹介することにします。





コンボ25Lを作ろう! その5

TOPMODEL コンボ 25L バルサキットの組み立て、その5になります。

前回は、主翼の完成まででした。今回は、胴体を組み立てていきます。

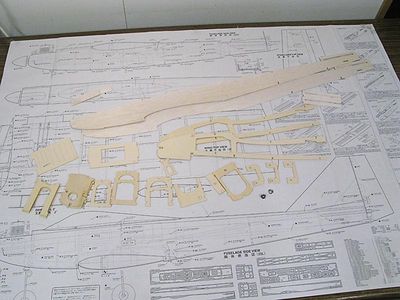

バルサの側板にベニヤの補強を貼って、胴枠をはめ込んでいくという順序になります。

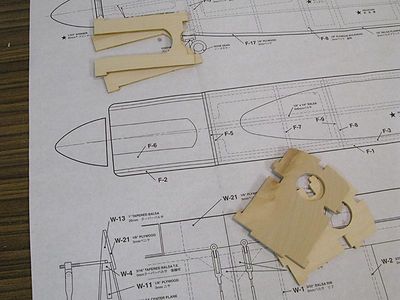

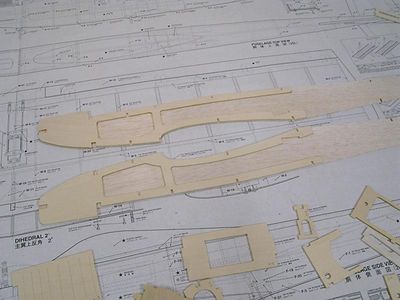

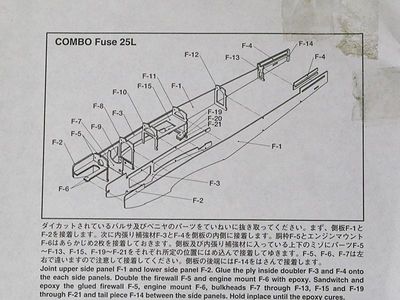

側板に補強のベニヤパーツを貼ります。
補強を貼る時は、写真のように、胴体を組んだ時にベニヤパーツが内側に来るように、注意して貼ります。

エンジンマウントと第一胴枠は、3mmベニヤ2枚貼り合せになっています。

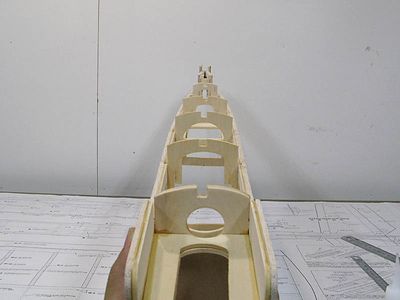

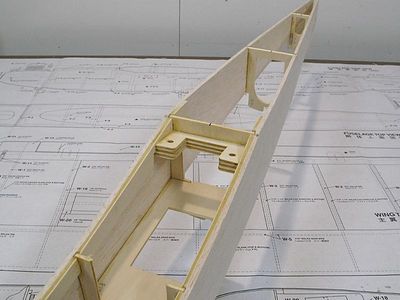

胴枠などを仮にはめ込んで、左右の反り、曲り、ねじれなどが無いように調整していきます。

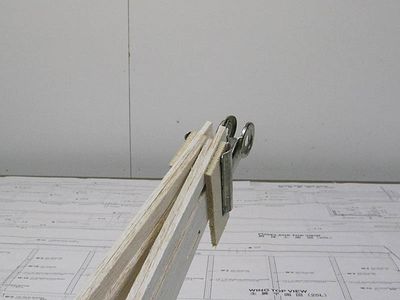

このとき側板の一番後ろを、ベニヤなどをあてがって目玉クリップで挟んでおきます。
この部分の合わせ方で、胴体のねじれや反りなどを最終調節していきます。

下面もチェックします。胴枠のセンターに目印をつけて、その目印が一直線に並ぶようにしていくといいと思います。
胴体の性質を決める大事な工程ですので、慎重に行っていきます。
調節が終わったら、瞬間接着剤OKボンドFXで接着していきます。

ウイングマウントを順番を間違えないように貼り合せます。

3mm爪つきナットを、内側から打ち込んで、瞬間接着剤FXを周りに流して抜け止めにしておきます。

これを側板にはめ込んで、エポキシ接着剤で接着します。

次は補強用の棒材を接着して、プランクする面を整形します。

側板に貼った棒材を、胴枠と綺麗なラインにつながるように削ります。

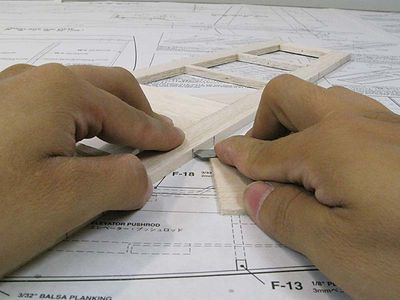

仮にプランク材を置いてみて、隙間ができていないかチェック。この写真では少し隙間ができていますので、もう少しサンディングして整形します。

準備が整ったらいよいよ上面のプランクです、が・・・

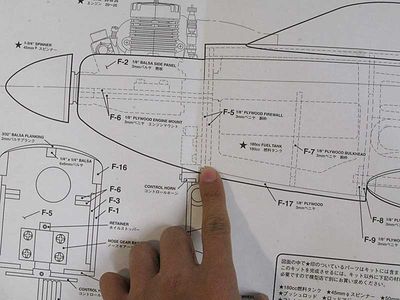

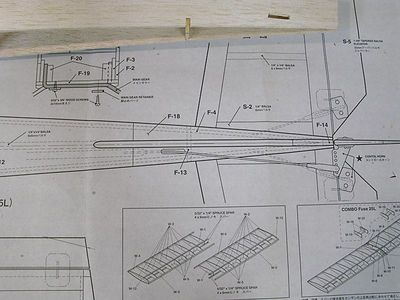

ちょっとここで気になったのが、このプランク材(F-18)。ラダーリンケージのロッドが出る穴があいています。

ラダーはノーズギアと連動させるようになっていますが、このつなぎ方だと、ノーズギアに向かうプッシュロッドが、無理に曲げないとできないのでは思いました。ここを、

図面の通りではなく、このピアノ線のようない位置関係でリンケージした方が、ノーズギアプッシュロッドが真っ直ぐのままでできて楽じゃないかと思うんです。(ピアノ線は説明用で、実際には使用しません。)

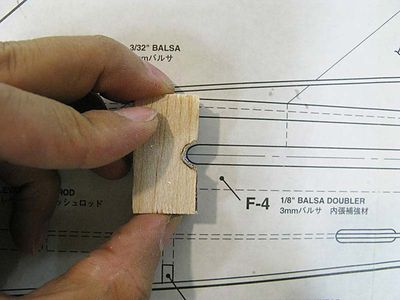

そうすると、先ほどのプランク材を反転しておけば、コントロールホーンを反対につけるだけで、ちゃんとラダーもリンケージできるはずです。

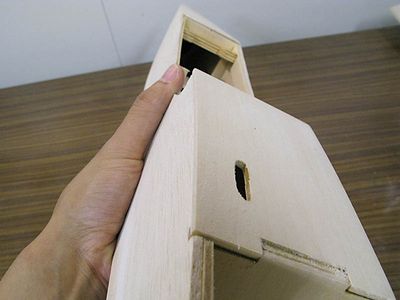

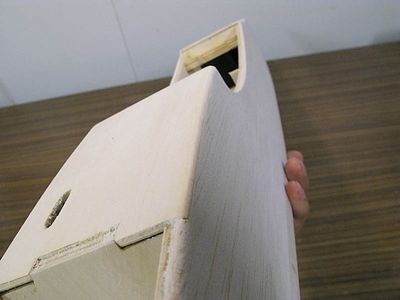

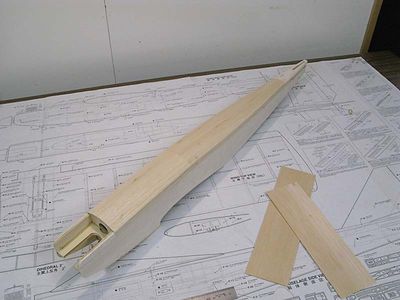

ということで、後のプランク材は反転させて、胴体上面のプランクをしました。
接着は瞬間接着剤で行います。
プランク用の材料は、胴体幅よりも結構広いので、あまりシビアに考えずにプランクできました。
はみ出たプランク材は、カッターで丁寧に削り落としてから、サンディングブロックで側板と面一にしておきます。

次は下面のこの部分のプランクです。

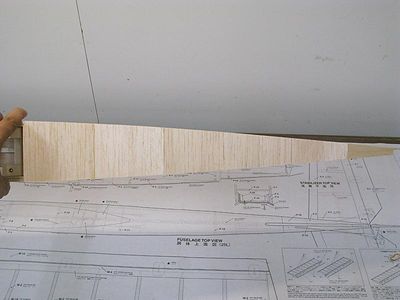

上側は曲面になっていましたので縦目でしか貼れませんが、下面は平面ですので、このように横目に貼って強度を出します。が、後ろまですべて横目に貼るのではなく、

一番後ろだけは縦目に貼ります。
理由は、その方がサンディングしやすいからです。ここを横目で張ると、後の部分がサンディングするときに欠けてしまう（目の方向にポロッと取れてしまう）んですね。このようなちょっとしたことが、コツだったりします。

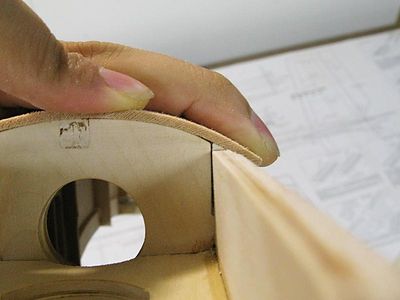

これも上面と同様に、サンディングブロックで側板と面一にしておきます。

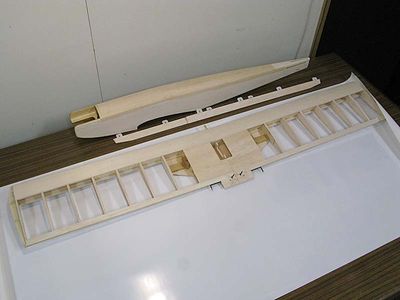

と、こんな感じで、胴体はサクサクと完成しました。これで、胴体と主翼がサンディング仕上げ待ち状態になりました。

あとは尾翼の組み立てですね。

ということで次回は、尾翼の組み立てと、全パーツのサンディングして生地完成にしていきます。











コンボ25Lを作ろう! その4

当店オリジナルのダイカットバルサキット
TOPMODEL コンボ 25L バルサキットの製作、第4回目になります。

前回までは、主翼の組立からプランクまでを行ってきました。

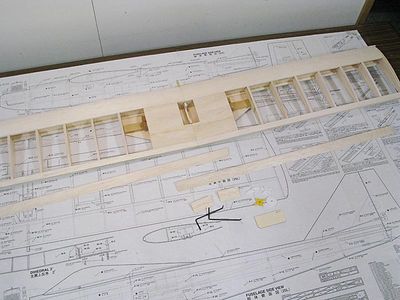

今回は、エルロンの取付準備をしていきましょう。

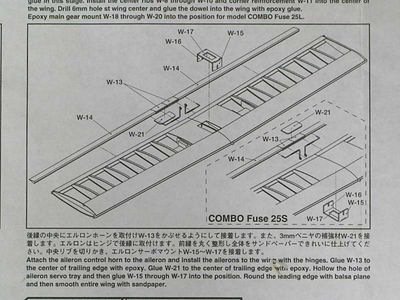

図面に描かれている、今回の工程の説明です。

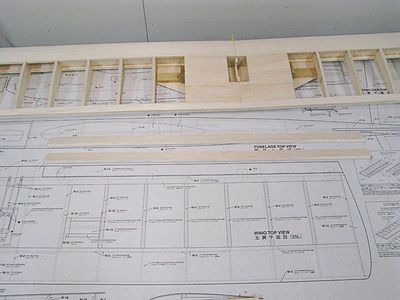

エルロン材は長めのものが入っていますので、必要な長さに加工します。

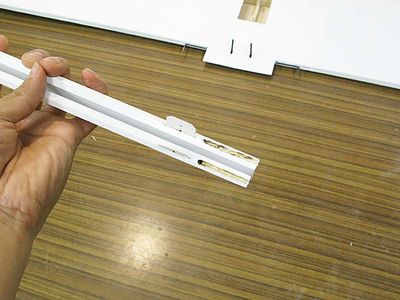

こちらはエルロンホーンの受け(ブロック)です。エルロンホーンが入るミゾがあります。

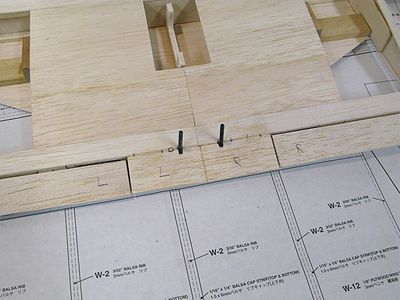

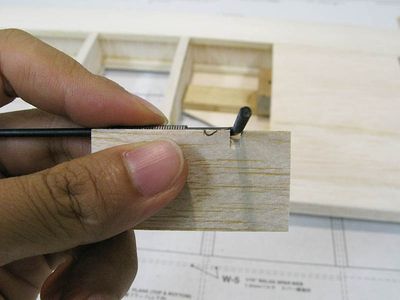

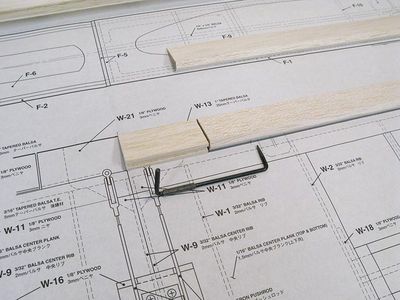

ホーンとブロックの位置関係は大体このようになります。
エルロンホーンの取付位置を決めるのですが、図面では左右のコントロールホーンの間隔が24mmになっています。

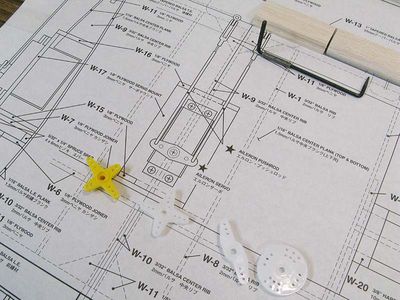

少し昔の図面ですので、描かれているサーボやサーボホーンも、もしかしたら今の基準とは違うのかもしれないと思い、手持ちのTahmazo TS-1034やTahmazo TS-1036、その他のサーボホーンをいくつかひっぱり出してきました。
コントロールホーンの間隔と、サーボホーンの穴の間隔があまりにズレていると、舵を切った時に無駄な負荷がサーボやエルロンにかかります。それを防止するために、サーボホーンの穴の間隔を確かめようとしているわけです。

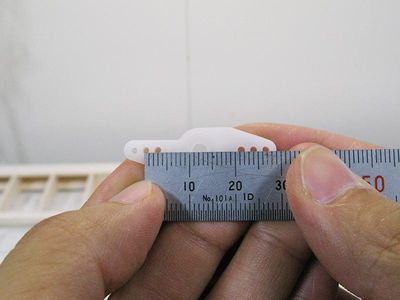

そのうちのひとつ、外から2番目の穴の間隔は24mm。
他のサーボのサーボホーンを見てみても、24mm間隔でコントロールホーンの位置を決めても問題なさそうな間隔(23～25mm程度)でした。

ということで、コントロールホーンの間隔は24mmで決定です。

次に、エルロンの翼端の加工。

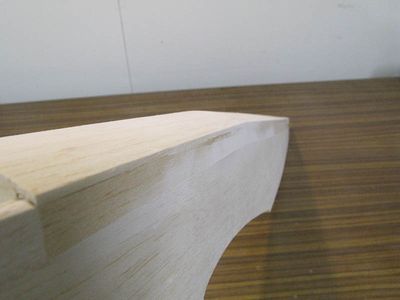

長さはもちろんですが、OK模型さんに「図面通りの形だとフラッター(飛行中にバタバタと舵が暴れる現象)を起こす可能性もあるので、角をある程度落とした方がいい」というアドバイスを頂きましたので、写真のように角を落とすことにしました。

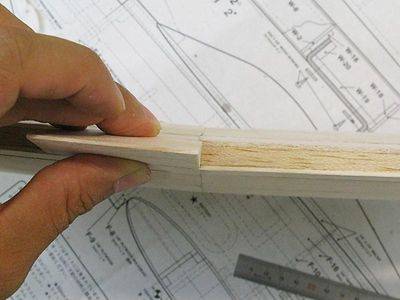

エルロンホーンブロックも、主翼の上反角に合わせて突き合せ部分を加工します。

次に、ホーンが出る部分を中央側から12mmの位置に切り欠いて、ホーンが収まるように加工していきます。
ホーンが無理なく動くように、斜めに切り落としておくのも忘れないようにします。

主翼の後縁も、ホーンが半分だけ収まるようにミゾを彫っておきます。
というのは・・・

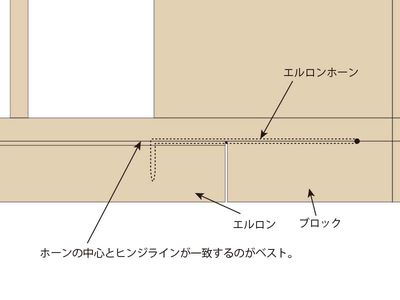

こうすることで、エルロンのヒンジラインに、エルロンホーンのピアノ線の中心が近づけることができます。
ブロックだけでホーンを収めると、ヒンジラインと少しずれたコントロールホーンになります。

それがさほど大きな問題だというわけではないと思いますが、ちょっとしたコダワリでこのようにしました。

ホーンが無理なくブロックの中に収まったら、エルロン側の、ホーンが入る位置を決めていきます。
まずはエルロンに軽くホーンを押し当てて印を付けます。

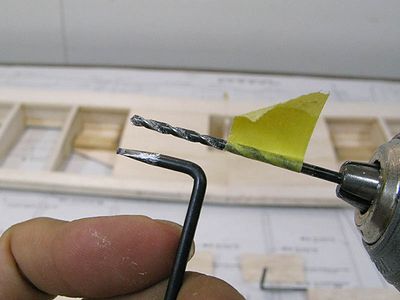

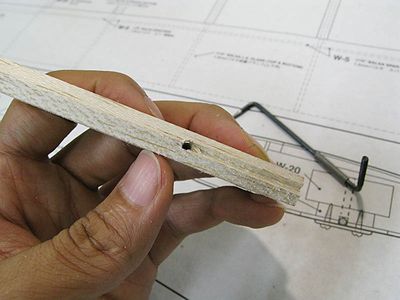

ホーンが入る深さに、ドリルに目印をつけておいて、慎重にエルロンに穴をあけていきます。

穴があいたら、ホーンが埋まる部分のミゾを彫ります。 先ほどのコダワリに則って、エルロンのヒンジラインにピアノ線の中心が来るように、ホーンが半分だけ埋まるようにミゾの深さを決めます。

左右同様にして、ホーンの位置が決まりました。

次に、別途用意したイージーヒンジLを取り付けます。

後縁の厚みの中心に、ヒンジの幅の切り込みを入れて、そこにヒンジを挿し込みます。
そのヒンジを利用して、エルロン側のヒンジが入る位置をけがきます。
同じようにエルロンに切り込みを入れます。
後縁、エルロン共に、ヒンジが翼型の中心線に合うように切り込み入れます。

ヒンジはまだ接着せずに、段差をチェックします。
段差がある場合は、上下どちらかにヒンジのミゾがずれています。
主翼側、エルロン側どちらかの切り込みの位置を調節しておきます。

ブロックをエポキシ接着剤で主翼に接着します。コントロールホーンを包み込むようにします。

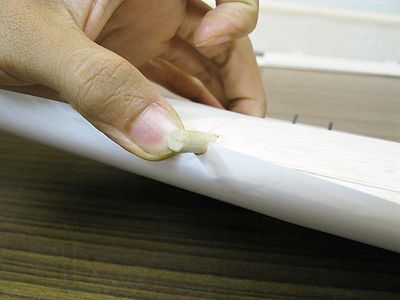

エポキシ接着剤でホーンが固着してしまいそうですが、硬化後にホーンをパキッと動かせば、外れてくれます。
ヒンジはまだ接着していません。

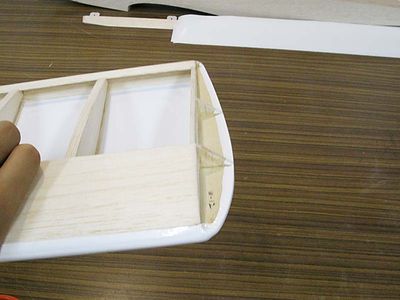

フィルムを張ることを想定して、スムースなラインになるように、エルロン翼端側の整形をしておきます。

ついでに、図面にはありませんが、念のためにバルサの端材を三角に切り、接着して翼端を補強しておきます。

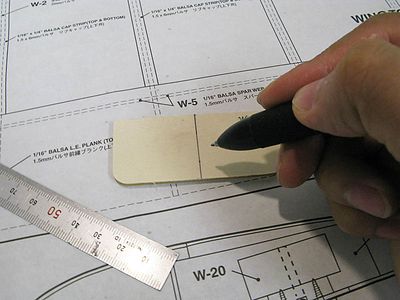

主翼の補強材の加工をしておきます。中心をけがいて、

厚みの半分くらいの深さまでカッターナイフで切り込みを入れ、主翼の上反角に沿って曲がりやすいようにしておきます。

これもまだ接着せず、この部材だけでフィルム張りをして仕上げ、その後に接着すればきれいに仕上がる筈です。

図面に記載されている説明には、この段階でエルロンヒンジ、ベニヤの補強材は接着しておくように指示されています。
絹張りを想定してのことだそうですが、今回はフィルム張り仕上げをしたいので、エルロン等はフィルムを張ってから取り付けて仕上げることにします。

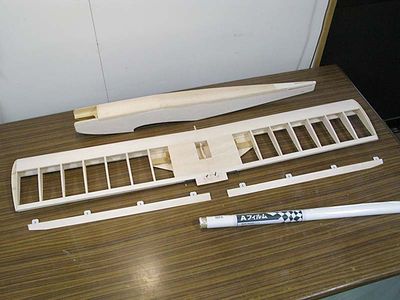

つまり、これであとはサンディングすれば主翼は生地完成になります。

ということで次回からようやく胴体の組立に入るんですが、ここでお知らせです。

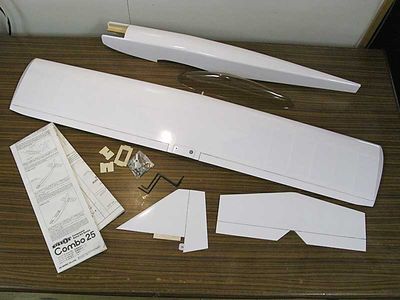

今回製作していますこのコンボ25Lを、フィルム張り済みの完成機として限定1機、販売させていただきます。

ご予約いただいたお客様には、仕上げに使うフィルムの色(単色)を選んでいただこうと思います。
在庫のあるAフィルムないしEライトフィルムから、1色お選びいただければと思います。

完成するまでにご予約が無い場合は、こちらで色を決めて仕上げます。
ショップの業務の合間に製作していますので、10月下旬頃の完成予定となっております。
価格は、税込16,000円の予定です。近日、ショップに予約商品として追加いたしますので、ご興味のある方はチェックしておいてください。
