ルミナ箱開けレビュー（その２）

　OK模型の７０クラス　スポーツスタント機「ルミナ」の箱開け紹介、今回は胴体まわりをチェックします。

カウルの下からラダーまで伸びたターコイズブルーのラインが新鮮で、すっきりしたデザインの胴体です。
最近は実機のアクロ機をモデルにしたスケール機やスケールもどきのデザインが多い中、いかにも模型飛行機というスタイルのルミナに私は好感が持てます。
箱にはカウルがついていない状態で入っていますので、全体のラインをご覧いただくためにカウルを仮に付けてみました。

機首まわりはこんな具合です。
右の方にメインギアの取付穴が見えます。

カウルの材質はグラスファイバーで軽量に仕上がっています。
有難いことに両サイドの空気取入口は前もって開けられています。

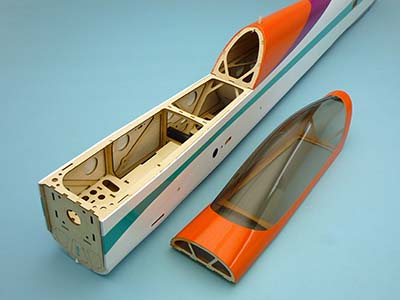

コックピット部分は最近の電動対応機の例にもれずバッテリーの着脱ろ考えて大きくオープンします。
このパーツはスモークブラウンのキャノピー部分から前端までがプラスチックの一体成型で、キャノピーの透明部分だけを上乗せするタイプと違って胴体との間に段差がなく非常にすっきりとしています。
当然、オレンジ色の部分は塗装仕上げですが中にグレーの下塗りがしてありますので透けて見えることがありません。でも、ここまで細かい気配りをするなら中に見えるベニアの枠もグレーか黒に塗って欲しかった(@_@)

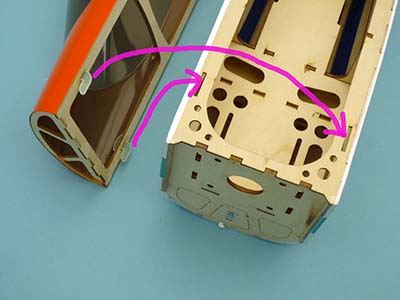

キャノピーの取付ですが、前はグラス(FRP)製のツメを胴体の溝にはめ込んで前方にスライドさせ・・・・

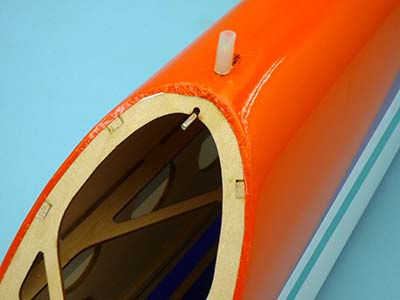

後方をキャノピーラッチで止める方式になっています。

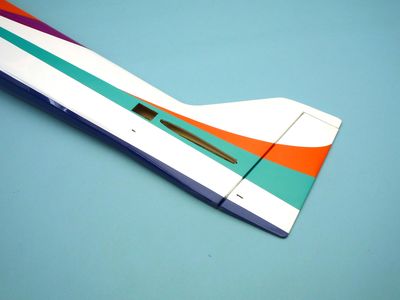

続いて垂直尾翼を中心とした胴体後半を見てみます。

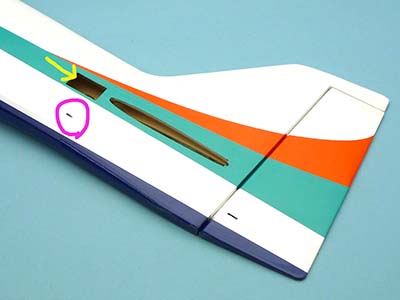

ここで水平尾翼の取り付け穴の前の四角い穴が気になります。

黄色の矢印部分ですが、これはエレベーターサーボの取付穴です。
したがってエレベーターはサーボからの直リンケージです。
但しエレベーターは左右連結されていますのでエレベーターサーボは１個です。
ですから反対側の胴体には四角い穴は開いていません。
一方、ラダーは胴体内のサーボから両引きワイヤーでのリンケージとなっています。
ピンクの線で囲まれた中の黒い部分がワイヤの出口でパイプが取付済です。
エレベーターとは違って、ワイヤの出口は反対側にも開いています。



次回は主翼と尾翼を見る事にします。
その後が最終回で、小物パーツのご紹介をさせていただきます。
長くなりますが最後までお付き合いください。

ルミナ箱開けレビュー（その１）

久々の箱開けシリーズ、今回から連続してPILOTルミナをご紹介しましょう。

この機体は当店のカタログページでご紹介させて頂いています通り、70クラスのスポーツスタント機です。

70クラスのスタント機は、2mx2mのフルサイズスタント機より小ぶりながら、F3Aスタント(曲技飛行)を練習するのにうってつけという事で今人気のジャンルで、最近は70クラス・スタント大会もあちこちで開かれるようになってきています。

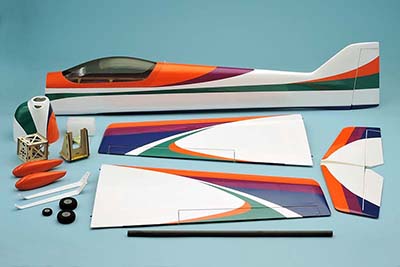

さて、このルミナ、構造はバルサやベニアの骨組みにフィルム貼りで仕上げた胴体、主尾翼で構成されるARF機で、下写真のようなパーツ構成となっていますが、今回はちょっと細かい点まで踏み込んでレポートさせていただきます。



まず、今回私が一番気になったのが「電動パワーでもエンジンパワーでも搭載できる」という点です。
そのためにどんな工夫がされているのか気になるところですので、突然ですが一番のポイント、マウント周りについてのレポートから始めさせていただきます。
もちろん、箱開けの定番、主翼や胴体についても次回以降でご紹介しますのでご安心ください。

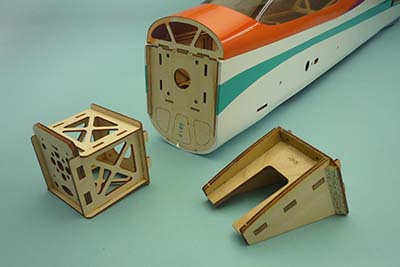

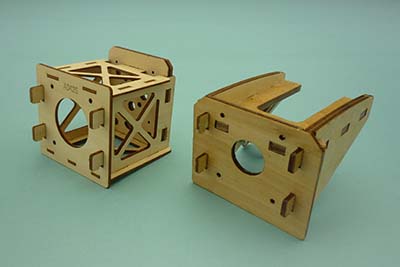

さて、こちらがマウントを取り付けるルミナの胴体前端の第一胴枠とモーター用マウント（左）とエンジン用マウント（右）です。エンジン用マウントの方が少し色が暗く見えるのは耐燃料塗装が施されているためです。



マウントを裏側から見たところです。
飛び出しているタブを胴枠の溝にはめ込み、４本のネジで止める構造です。
電動の場合はこのままでいいでしょうが、エンジンの場合はマウントを胴枠に接着してしまうようにしないと強度の点で心配な気がします。

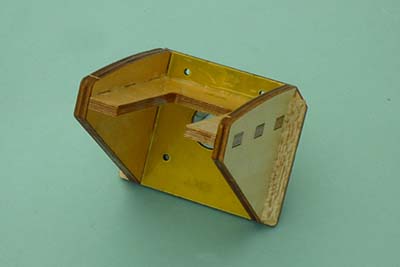

エンジン用マウントのクローズアップです。耐燃料塗装が施されているのは先に説明した通りですが、写真で少し黄色く見える、第一胴枠への取付板前面は補強の為に薄いグラスの板が張られています。また外側のコーナーにはバルサ三角材の補強を入れるなど、マウントの強度を高める細かい工夫がされています。



胴体に仮付けしてみました。
こんな感じで、エンジンは倒立に搭載することになります。



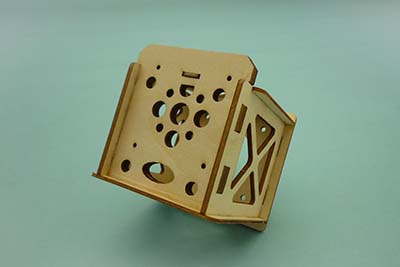

電動用マウントの前面はこんな感じ。
メーカー推奨のER-412052dBMモーターの取付ネジ位置に合わせた穴あけがされています。

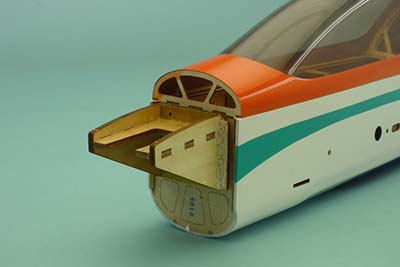

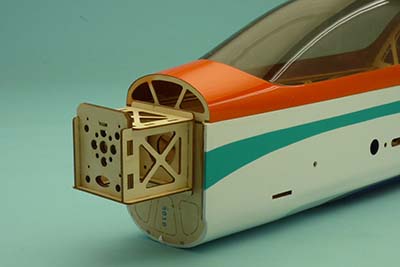

仮付けしたところです。

この部分にはFRP(グラスファイバー）のカウリングを被せますが、カウリングについては次回ご紹介させていただきます。







バニラの箱開けレビュー（２）

前回の主尾翼に続いて、今回は胴体周りを中心に見てゆくことにしましょう。

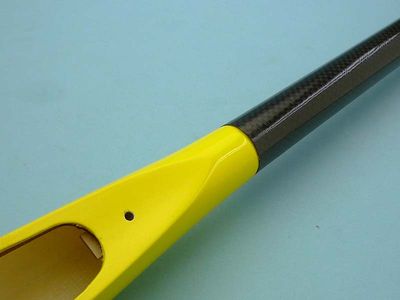

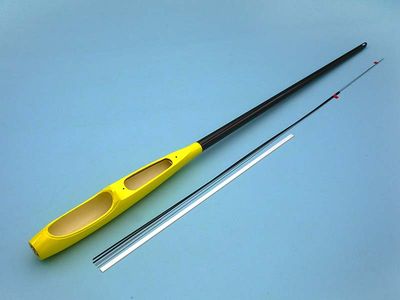

ご覧のように最近のOK模型製グライダーの標準的な構造、グラスファイバー（FRP)のポッドにカーボンパイプを組み合わせたもので、軽さと、操縦性にも大きく影響する機体剛性を両立させるのに最良の組み合わせです。

ゆっくりと飛ぶイメージのグライダーにはスティックの動きにリニアに反応する操縦性は不要と思われがちですが決してそうではありません。僅かな上昇風の兆しを察知し、素早く捉えて高度を稼ぐ醍醐味を味わうには滑空性能と共に機体を素早くイメージ通りに操れる操縦性も大きな要素になるのです。

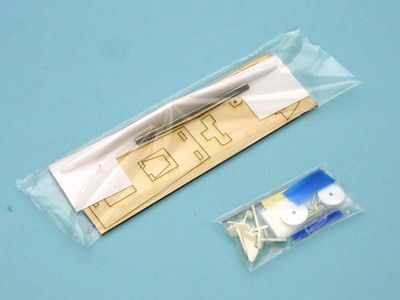

リンケージ用のサーボベッド、サーボカバー、コントロールホーンなどももちろん同梱されています。

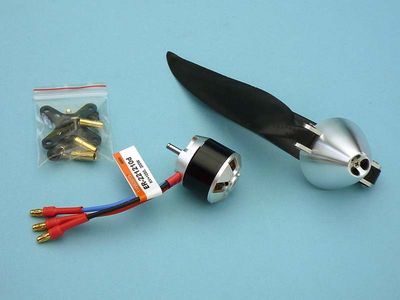

バニラのDX（デラックス）タイプにはER-221210dブラシレスモーターとアルミ削り出しターボスピンナーのついた１０ｘ６折ペラセットが付属しています。


このほか、大きなロゴのカラーステッカーも入っていますので、パッケージやカタログに載っているとおりの機体に仕上げることが出来ます。

春の気配も日々強く感じられるようになり、飛行シーズンの到来を告げています。
皆さんもぜひこのバニラを持ってフィールドやスロープに出かけ、静かで気持ちの良いフライトを堪能してください。

さて、来週は受信機用バッテリーに最適なニッカドバッテリーを取り上げる予定です。

バニラの箱開けレビュー（１）

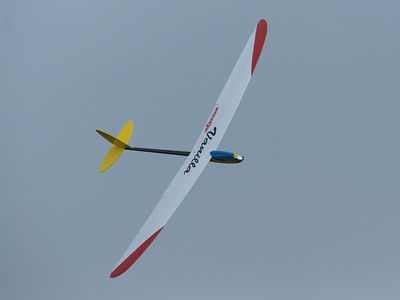

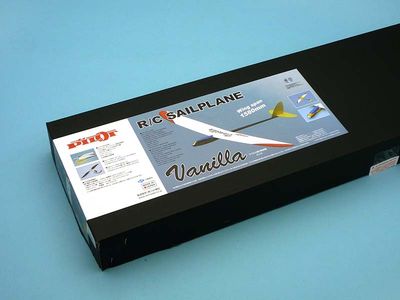

バニラ　と言えば私はソフトクリームが頭に浮かんでくるんですが、そんな甘く柔らかい雰囲気を感じるARFモーターグライダー「バニラ」をご紹介します。
ご覧のように楕円を基調にしたデザインの外観、グライダーとしてはやや小ぶりでかわいい1580mmの翼が、バニラのイメージを演出するんでしょうかね。



箱の中身を一堂に集めた写真などはバニラの商品ページをご覧いただくとして、ここでは違った視点で箱の中身をのぞいてゆくことにしましょう。

まずは箱を開けて一番最初に目に飛び込んでくる特徴的な主翼と尾翼を拝見といきましょう。
シンプルな一段上反角ですらりと伸びた主翼、柔らかく丸みを帯びた平面型に好感が持てます。

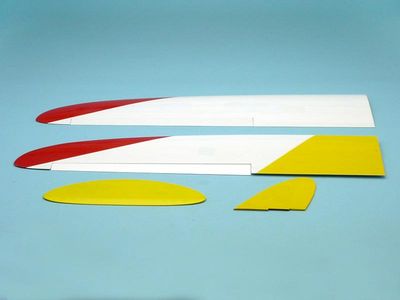

主翼と尾翼を並べてみました。
楕円基調のデザインで優しい雰囲気が出ていますね。
写真の一番上が主翼上面、中段が下面(裏面）になります。

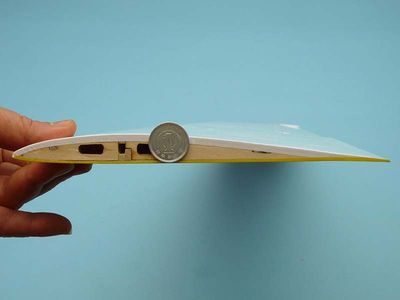

主翼を手にとって見て驚くのが、軽さもさることながらその薄さです。
最大厚みは14.7mmmm、この部分の翼弦は180mmですから、計算すると翼厚は8%になります。
比較に置いた一円玉と比べて見てください。
翼の薄さはもちろん、鋭く尖った後縁にも注目です。ここはグライダーの敵、空気抵抗にかかわる肝心なところで、出来るだけ薄く仕上げないといけないところです。高価なシャーレ翼ならともかく、フィルム貼り仕上げで後縁の厚さをここまで薄くするこだわりに拍手です。



主翼の平面形は空力的に有利な楕円が基調で、外翼の前縁から翼端にかけては直線部分がありません。
尾翼はもっと徹底していて外周すべてがカーブしています。
この薄くてカーブの多い主翼の骨組みを正確に作ってプランク、そしてフィルムを貼って・・・・・・と考えると私にはとても出来そうもありません"(-""-)"
これだけでもARFのバニラを買う価値があるのではないかと考えずにはいられませんでした。

さて、次回は胴体を中心としたパーツをご紹介する予定です。



オリンピア 胴体を見る(2)

前回、グライダー大会観戦記でお休みしましたが、再びオリンピア箱開けシリーズに戻ります。

初めてバルサキットに挑戦するモデラーのための飛行機という事で、設計者の気遣いやこだわりをあちこちに見る事が出来るオリンピアですが、今回は胴体のプランク（板張り）について見てみましょう。

（その１）で見た通り、胴体はほぼ完成しているのですが、胴体の上面と下面にベニヤ板やバルサ板のプランク板を貼る作業が残っています。

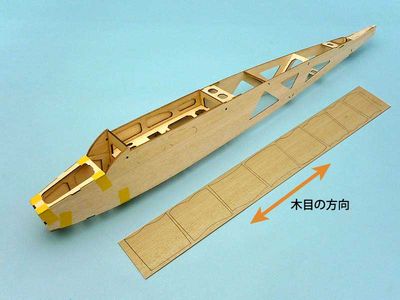

プランク作業で注意することは、胴 体に貼るバルサのプランク材は加わる力の向きの関係で木目を胴体の縦方向（進む方向）に対して横方向にしなければならないんです。一枚の長い板をべったりと貼るのでなく、一枚一枚を貼る場所の胴体の幅に合わせてカットしなければならないんですね。当然オリンピアのレーザーカット部品もそのように一枚づつ幅が変わっているんですが、ここから先に一工夫があります。

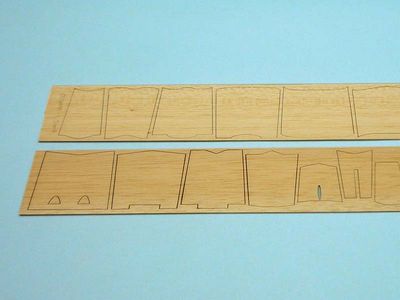

こ れがレーザーカットされたオリンピアのプランク板です。当然のことながら、それぞれのパーツの幅が違っていますよね。そして、よく見ると、前後の端が直線でなくジグソーパズルのように異なった形に レーザーカットされているのがお判りでしょうか。この形を合わせながら板を貼ってゆくことで、貼る順番を間違わずしかも歪まずにきっちりと貼ること が出来るんですね。

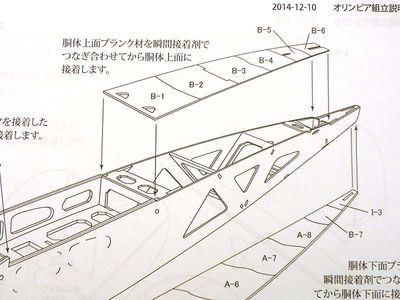

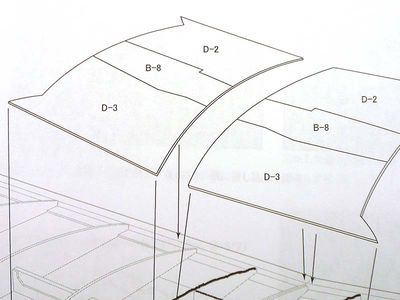

組立説明書はこんな具合です。ここで、よく見ると上面のジグソーパズルの線は直線の組み合わせで、下面の組み合わせは曲線の組み合わせになっていますよね。

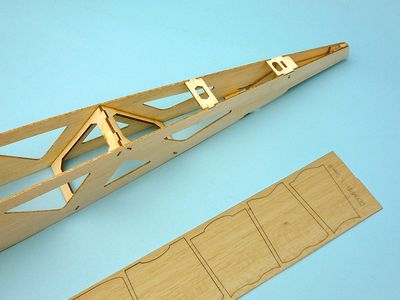

実物はこんな具合です。手前が直線で上面用、奥が曲線で下面用です。こうすることで、同じ幅の所でも上下を間違えたり上か下か考える必要が無くなるはずです。
ちょっとした気配りというか、設計者の遊び心が感じられるところですね。

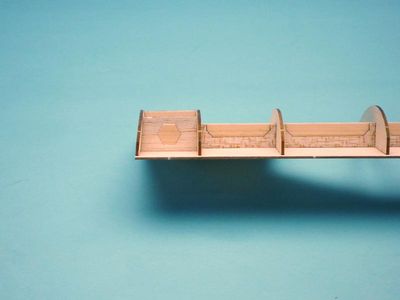

胴体からは外れますが、同じプランクということで主翼中央部分はどうなっているかというと・・・

一枚づつ合わせ目の切り欠きの形を変えてありますね。これなら前後を間違えることなく作業が出来ます。それと細かいことですが、左右のプランクの突合せ面、一見直線のように見えますが実はここは翼の上面のカーブと上反角の加減で微妙にカーブを描いた形になります。ここをピッタリと合うように削るのはベテランモデラーでも苦労するところなんですが、オリンピアの場合はそのような形に初めからレーザーカットされていますので、多分ほとんどの方は気づかずに作業を終わられると思います。なかなか奥が深いですね。



と いう事で、４回にわたって「半生地完成キット」というあまり聞きなれないパターンの機体「オリンピアの中身を見てきました。箱を開けてざっと見ただけで も、正確に組まなければならない箇所や組立が難しい部分、そして不慣れな方が間違えやすいところがすでに出来上がっており、残った部分もこれまでのキットになかった工夫がされていますので、初めてバルサキットに取 り組まれる方にはうってつけの機体が現れたとの印象を受けました。
また、メーカーからはこのオリンピア専用のフィルムセットも発売されましたので、そちらもどんなものか近いうちにレビューを掲載したいと思っています。

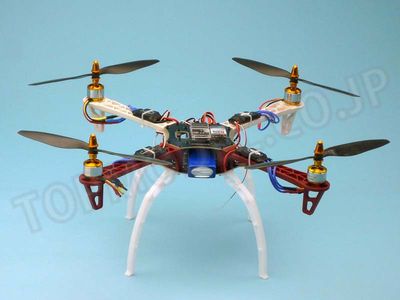

さて、次回はトップモデルが販売を開始したマルチコプター「TOP MODEL F450」をご紹介させていただきます。











オリンピア 胴体を見る(1)

半生地完成キット・オリンピアのキットレビュー、今回は胴体を見る、その１です。

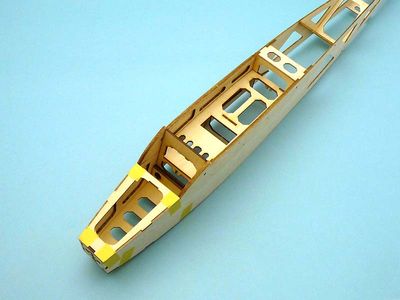

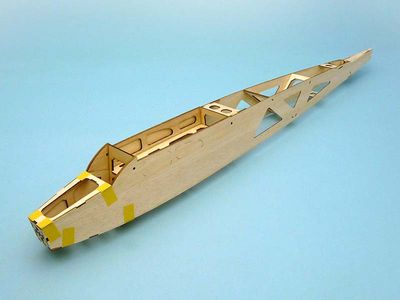

写真のように左右の側板の間に胴体の骨組みともいえる胴枠やサーボトレーなどが組み込んで接着されており、胴体としての基本的な形が出来上がっています。（写真に見える黄色いテープは後で接着する機首上面と下面のパーツを仮止めしてあるものです）
この胴体が歪んでいると、出来上がった飛行機がまともに飛ばないという事になりかねませんので正確に組み立てるのが肝心なんです。

また、一番前の胴枠（防火壁）には微妙に角度が付いていますので、そのあたりも間違わずに組み上げる必要がある、など結構気を遣う部分が多いんです。

これは胴体を上から見たところですが、このようにたくさんの胴枠や板材を間に挟みながら、しかも単純な長方形の箱でなく前と後ろで絞り込んでありますので、センター（中心線）がまっすぐに鳴るように組み立てるのはベテランでもなかなか至難の業なんですよ。

裏側を見るとこうなります。
このような形になるまでの工程が肝心なところで、工場でジグを使って正確に組み立て済みである半生地完成機の大きなメリットですね。

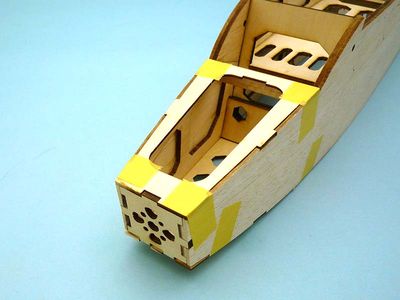

機首部分のクローズアップです。
上面には取り外し式のハッチがつく大きな穴があいています。完成後はここからバッテリーの出し入れをするんですね。

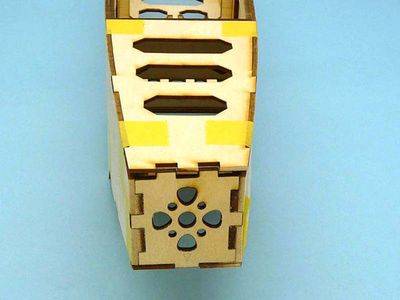

裏返して見みました。
第一胴枠にはメーカー指定のアポロモーターの取付ビス穴が開いているのが良く判ります。
そして断面は真四角、つまりブツ切りですよね。


せっかく直径38mmのスピンナーと一体になったアポロ―モーターを使うんですから、当然機首はそれに合わせて丸い断面にして絞り込んであると思っていたんですが・・・・
で、何で？という事でOK模型の担当さんに尋ねたところ、即座に「フィルムを貼り易くするため。オリンピアはバルサキットに初めて挑戦するかた、そしてフィルム貼りの経験が少ない人向けの飛行機ですから。理由はそれだけです」という単純明快な答えが返ってきました。

なるほどね。確かに丸くて先細になった部分のフィルム貼りって、結構難しいものです。機体を組み立てたあとのフィルム貼りの事まで考えてデザインされているとはね。なかなか奥が深いですね。

今回ははここまで、ということで次回は実際に胴体の工作をするつもりで、もう少し突っ込んでレポートしてみます。まだまだ奥深いうんちくが詰まっているようですから、お楽しみに。

話変わって、トップモデルジャパンでは今話題のマルチコプターの取り扱いを始めました。模型として組み立てからフライトまでを楽しめるキットという事で、あまり費用をかけずにマルチコプターの世界に入ってゆくことが出来ます。まだまだ充実させなければならないと思っていますが、マルチコプターのコーナーをぜひ一度覗いてみてください。

オリンピア 主翼を見る

オリンピアの箱を開けてみました、今回からは聞きなれない「半生地完成機」の実態に迫ってゆくことにします。

とりあえず、箱を開けて一番に目につく主翼から拝見、といきましょう。主翼、といってもオリンピアの主翼はメインとなる内側の翼（内翼）とその外側の外翼から構成されているんですが、半生地完成になっているのは内翼です。

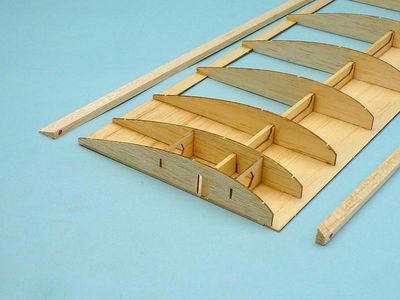

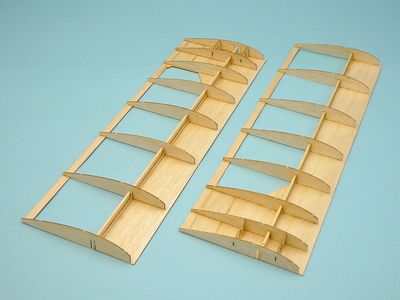

ご覧のように内翼はリブ、スパー材、プランク板であらかた出来上がりとなります。写真右側が左翼、左側にあるのが右翼パネルです。

ご覧になってお判りのように左右のパネルはパーツの配置が違っていますので注意が必要です。
この骨組みともいうべき肝心なところを正確に作らずに（作れずに）、次の工程に進んでしまうと歪んだ主翼が出来てしまって、せっかく苦労して作った飛行機がうまく飛ばない、なんていう困った状況になってしまいます。

この肝心なところを、工場で正確に組んであるというのは大きなメリットであり、キット組立に不慣れなモデラーの大きな助けになるのは間違いないところです。




ところで、オリンピアの主翼は中央と、外翼の取付部で２段階に反り上がっている「2段上反角」がついています。そのため、翼パネル同士の突合せ部分（両端）のリブは上写真のように直角ではなく、上反角に合わせて少し角度をつけて（寝かせて）組む必要があります。主翼パネルを突き合わせるときにこの部分の角度がきっちり決まっていないと、２枚のパネルを合わせた時に正しい上反角にならなくなってしまいます。この部分の工作も製作に不慣れな方にはなかなか難しく、ここがきっちりと出来上がっているというのも非常に助かるところです。

ですから、オリンピアでの主翼作りの最初の工程は、正確さを要求される主翼のパネル組みはスキップしていきなり前縁（材）、後縁（材）を出来上がった骨格に接着することから始めます。

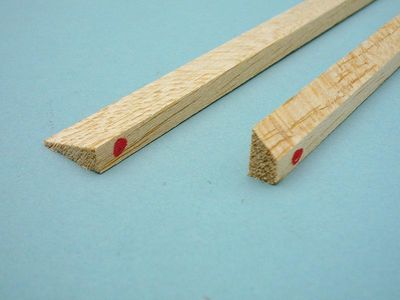

そこで前縁材と後縁材を取り出してみたのですが、それぞれの棒材の片側に赤い丸がついているのに気が付きました。

何で？という事で組立説明書をよく見ると、赤い丸印の付いている方が翼の中央寄りだというんですよ。
確かに、先程見た翼パネルの両端のリブは上反角を付ける都合で傾いていましたよね。普通はそこに前縁材あるいは後縁材を付けた時にリブの角度に合わせて端を斜めにカットするんです。カットするといってもごく僅かです。僅かなだけに細かい作業が要求されますので、きっちりと角度を出すのはベテランモデラーでもなかなか難しいところなんですよ。

オリンピアの前縁材と後縁材はなんとその分、両端を斜めに機械加工して切り落としてあるんですね。しかも内側と外側は角度が異なりますので、わざわざ赤丸をつけて内と外を区別しているんですね。

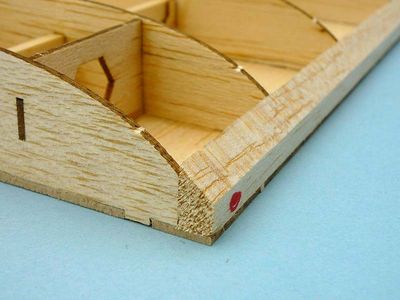

仮に前縁材を置いてみましたがご覧のように傾いたリブと前縁材の切り口の角度がピッタリ合いました。何とも芸が細かい！！参りました。

そのほか、主翼に貼る薄板（プランク板）も貼る場所を間違えないように細かい気配りがしてあるようですが、そこのところは、次の胴体の解説で説明させていただきます。

スーパーK （赤）の箱を、開けてみた。その2

今回は、V-pro スーパーK(赤)のご紹介その2になります。
主翼、その他のパーツを見ていきましょう。

　　　

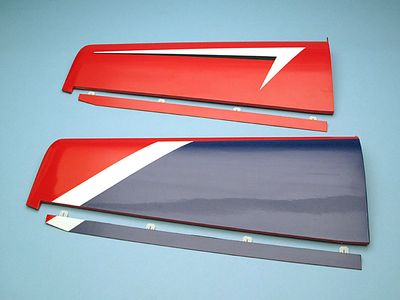

主翼の上面は赤色ベースに白のアローアクセント、下面は紺色がメインでスタント時の視認性を良くしています。ヒンジは接着されていません。　

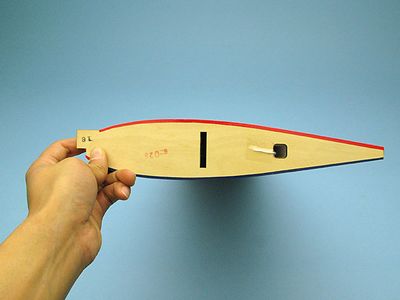

主翼の翼断面です。翼型はハイポイントから後ろにもカーブのある1970年代に多く見られた15%の厚翼、対称翼ですね。

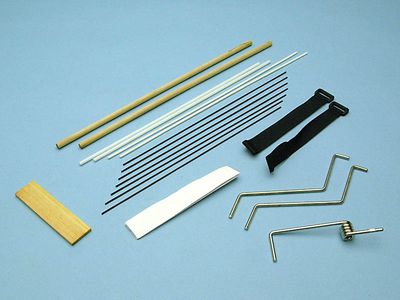

リンケージロッド、片ネジピアノ線、バッテリーや燃料タンク取付用のバンドやマジックテープ。
それとカンザシ、メインギヤ、ノーズギヤです。

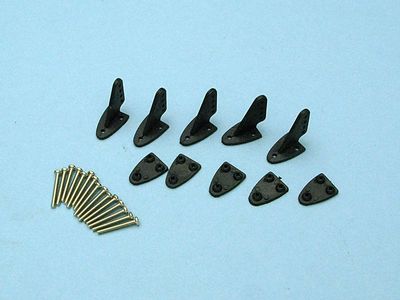

コントロールホーンです。エルロン、エレベーター、ラダーに計5組使用します。

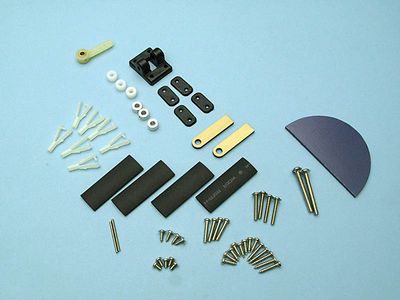

ノーズギヤ、メインギヤの取付部品やリンケージに使用するシュリンクチューブなど、こまごまとしたパーツも含まれています。紺色の半円形のものは、主翼固定用のベニヤ製ベースで、これにもフィルム張りがされています。

この他、日本語の組立説明書が入っています。

以上がキットの内容全てになります。
このV-pro スーパーK(赤)のテーマは、1970年代スタイル。
当時と比べると格段に進歩したメカやパワーユニットで、かつての懐かしいスタイルの機体を遊びつくそうという開発コンセプトです。

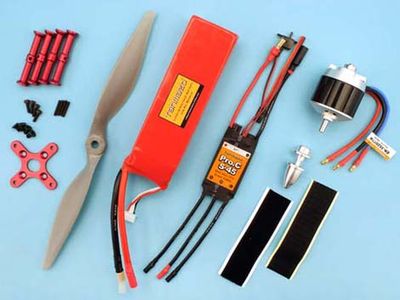

そして何よりもお勧めなのが、電動化ユニットPILOT ePack45です。
スーパーKに必要な電動パーツが、マジックテープやプロペラまで全てセットになっています。
さらに、写真をご覧になって分かるように、コネクターははんだ付けが済んでいますし、動作チェックも済み。
箱を開けたら、バッテリーの容量をチェックして、機体にポンポンと積んで、モーターの回転や回転方向の再確認をして、おしまいです。凄く便利ですよね。これらのパーツを別々に揃えるより価格もお得になっています。電動化をお考えの方は、是非ともこのセットをご利用ください。

今回ご紹介したV-pro スーパーK(赤)も人気ですので、売り切れが予想されます。お早目にどうぞ。







スーパーK 赤の箱を、開けてみた。その1

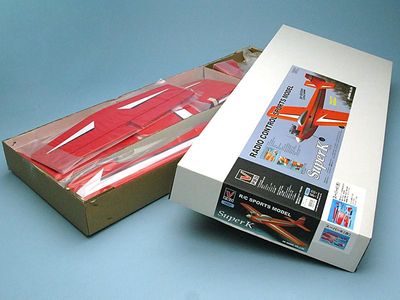

今回から、新発売のV-pro スーパーK(赤)を2回に分けてご紹介しようと思います。

これまで青やオレンジのタイプがあったのですが、今回新たに赤色が登場しました。

一言でこの機体を形容するなら、1970年代の「懐かしい」スタイルではないかと思います。

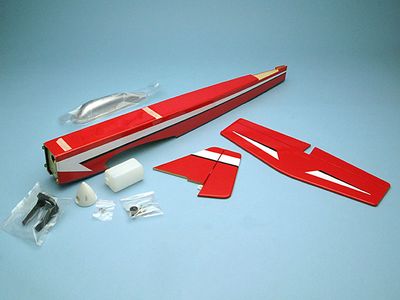

今回はその１として、胴体、尾翼周りをご紹介します。
赤色のフィルムにシンプルな白、黒のアクセントがが映えていますね。

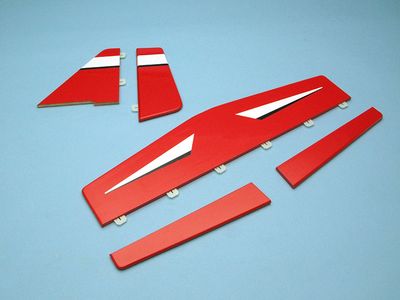

尾翼はフィルム貼り仕上げがしてあります。ヒンジはミゾ切りだけされていて、シートヒンジは接着されていません。エレベーターは左右分割ですが二股プッシュロッドの両引きです。

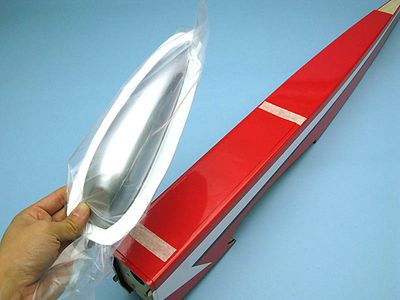

1970年代に流行した水滴型のキャノピーは、胴体上面のハッチ(テープで固定されている長方形のもの)に取り付ける仕様です。

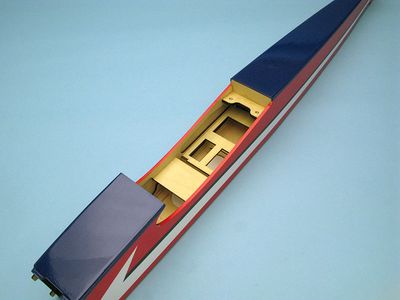

胴体下面は紺色です。メカ室にはラダー、エレベーターサーボを積むサーボベッドが取り付け済みです。

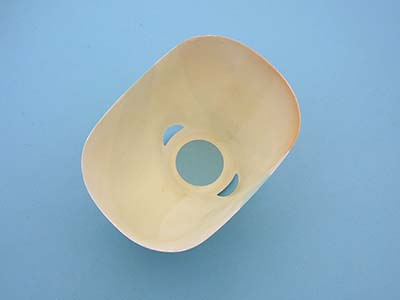

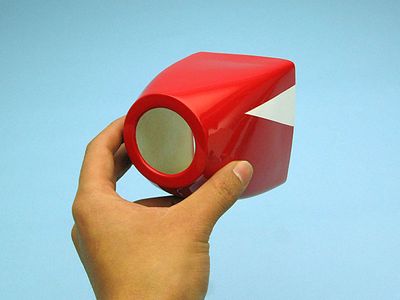

カウリングはグラス製、塗装仕上げ済みです。

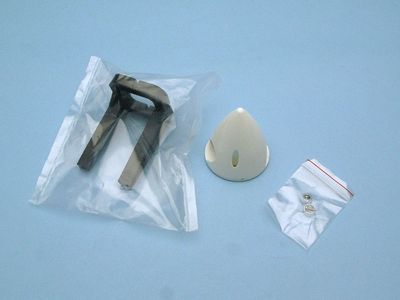

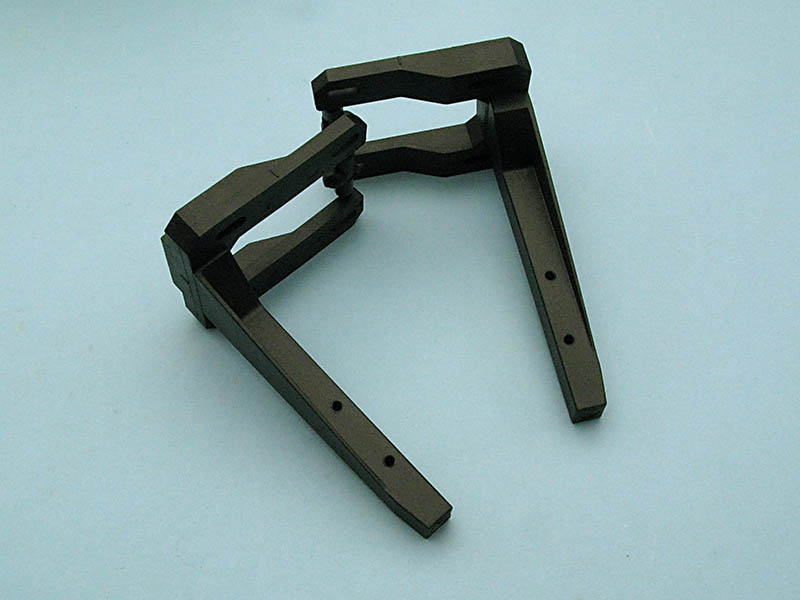

ラジアルマウント、ナイロンスピンナーが付属。エンジン仕様の場合は2Cで30～50クラスとなっていますが、RCモデルプレーンズ2014年9月のVol.06号で紹介されたようにガソリンエンジンの10ccクラスも搭載できるようです。次回改めてご紹介しますが、電動仕様の場合は、モーター ER-352077dBMやポストマウントが必要になりますが、それらがあらかじめセットになり、さらにはんだ付けやテストが済んでいる状態のPILOT ePack45がマッチしますし、かなりお得です。

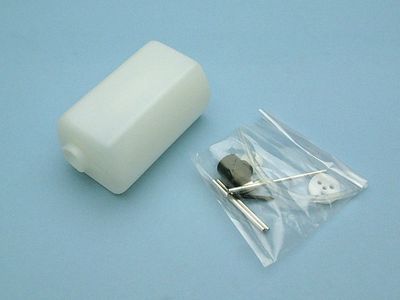

燃料タンク、タンクパーツです。グロー燃料用のシリコンパイプなどが入っていますから、ガソリンエンジンを使用される場合はタンクパーツをガソリン用に変える必要があります。
燃料タンクはこちらからご覧ください。

では、次回は主翼やその他のリンケージパーツなどをご紹介します。







ただの「エンジン付き」では、ありません。

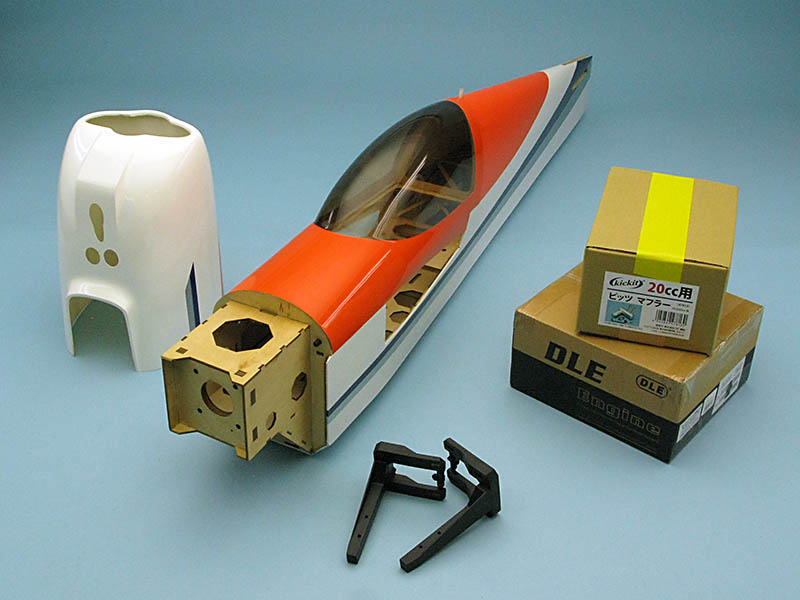

 新発売の「V-pro エクストラクト 20cc (エンジン・マフラー組込済み)」のご紹介です。

その名の通り、DLE-20　ガソリンエンジンとKickit 20cc用ピッツマフラーが付属しているお得なセットですが、それだけではありません。

通常のキットとどのあたりが違うのか、ご紹介します。

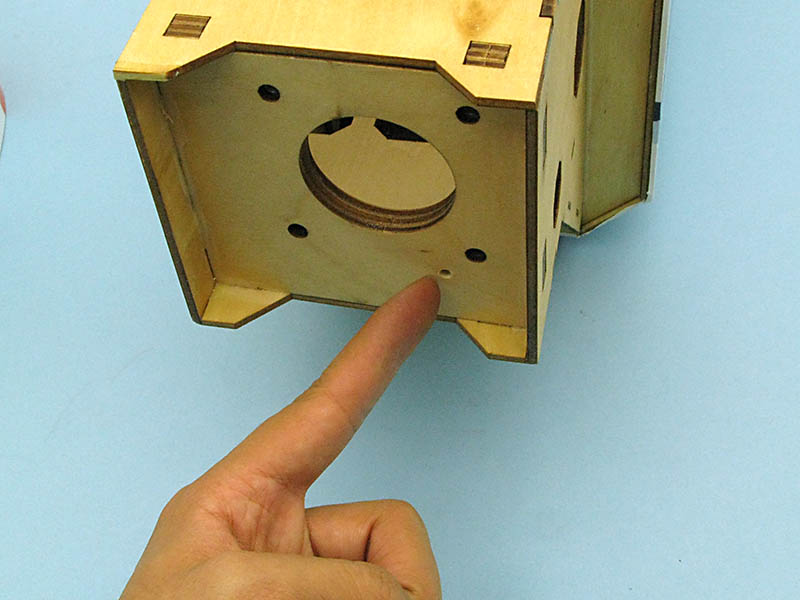

まず一つ目、ココです。第一胴枠に、位置決めが難しいエンコンリンケージの穴があらかじめ開けられています。

そして二つ目。ラジアルマウントに、DLE20搭載用の穴が開けられています。
それもただ穴が開いているというだけでなくて、

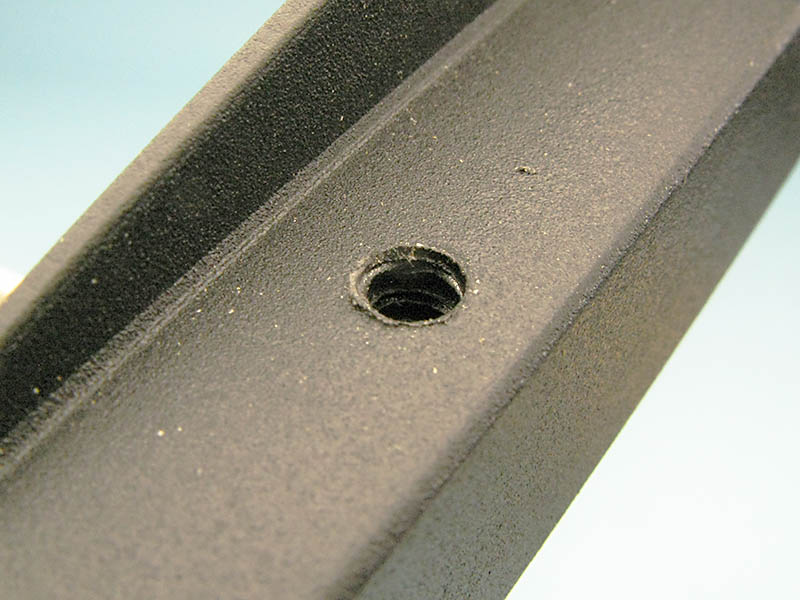

ちょっと分かり難いかもしれませんが、穴には全てタップが切られているんです。
これにより、エンジンの固定がかなり簡単になっています。

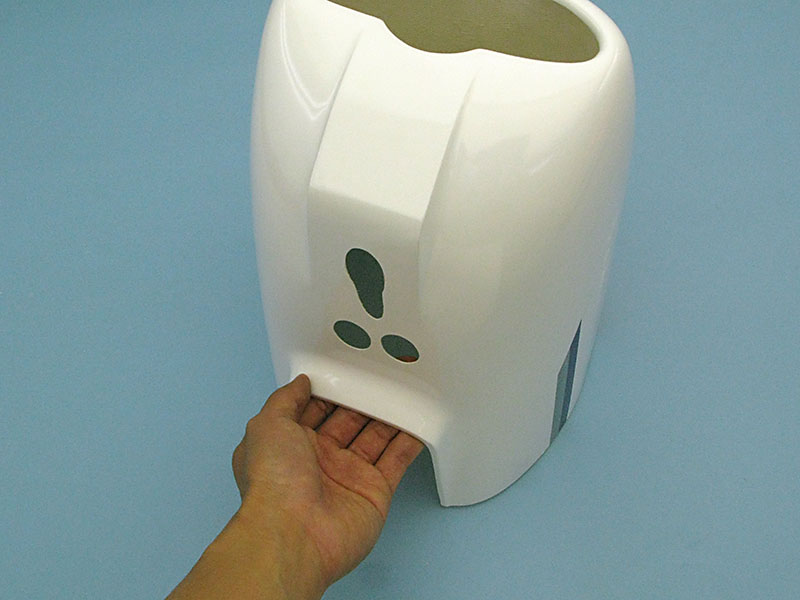

エンジンのプラグキャップや、ピッツマフラーの排気管が当たる部分もあらかじめくり抜かれていますので、カウリングの取り付けも非常にスムース。

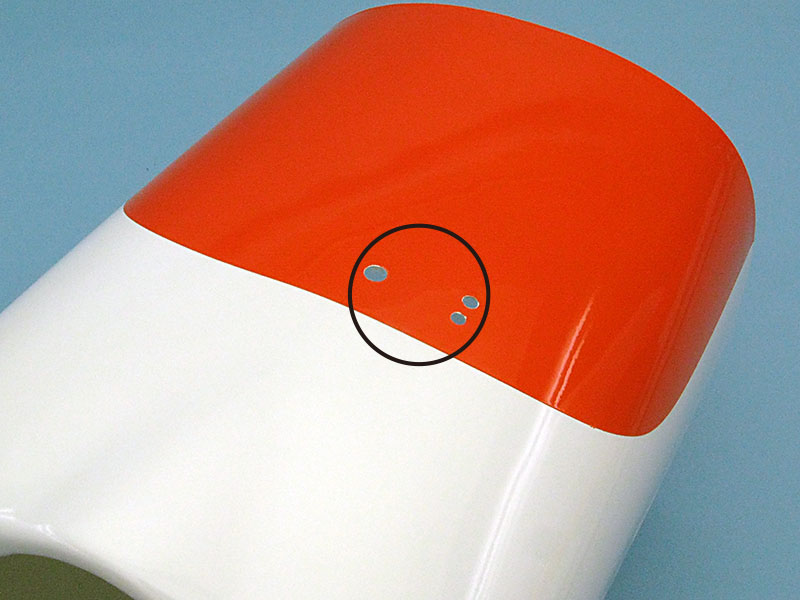

さらに、カウリング上部にはニードルなどの調整用の穴までも開いています。

このように、煩わしい加工が済んでいる状態のキットがこの「V-pro エクストラクト 20cc (エンジン・マフラー組込済み)」なんです。
限定生産品につき、当店でも2機という少数の入荷になりましたが、これは本当にお得だと思います。
キットとエンジン、マフラーの合計金額よりもこのセットの方がかなりお買い得ですし、面倒なカウリングの加工が省かれるのは、うれしいことですよね。

今後追加入荷できるかどうか分かりませんので、お早めにお求めになることをお勧めします。

ところで、前回前々回でご紹介していませんでしたが、このキットの説明書は、DLE20を搭載される方には非常にやさしいものになっているんです。

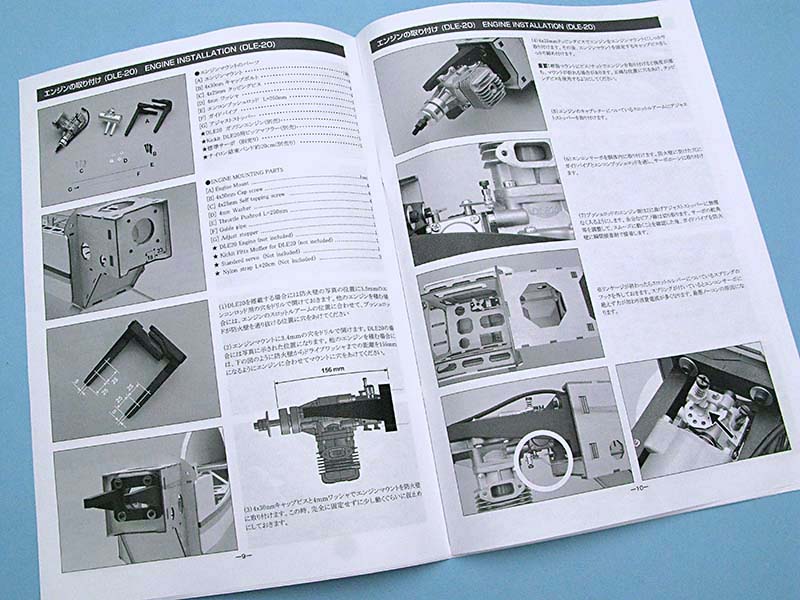

このように、DLE20を機体に積む際の寸法や注意点が、細かく書かれているんです。
まさに、初めてガソリンエンジン機にチャレンジされる方にはとっつきやすくていいキットではないかと思います。

グローエンジンの場合は、90～120クラスのものを積むことも可能です。
その場合は、付属の燃料タンクがガソリン用の320ccのタンクですので、燃費があまり良くないことも想定して、グロー燃料用の395ccか500ccのものと、タンクパーツのセットを別途用意して下さい。
