スーパーK （赤）の箱を、開けてみた。その2

今回は、V-pro スーパーK(赤)のご紹介その2になります。
主翼、その他のパーツを見ていきましょう。

　　　
主翼の上面は赤色ベースに白のアローアクセント、下面は紺色がメインでスタント時の視認性を良くしています。ヒンジは接着されていません。　

主翼の翼断面です。翼型はハイポイントから後ろにもカーブのある1970年代に多く見られた15%の厚翼、対称翼ですね。

リンケージロッド、片ネジピアノ線、バッテリーや燃料タンク取付用のバンドやマジックテープ。
それとカンザシ、メインギヤ、ノーズギヤです。

コントロールホーンです。エルロン、エレベーター、ラダーに計5組使用します。

ノーズギヤ、メインギヤの取付部品やリンケージに使用するシュリンクチューブなど、こまごまとしたパーツも含まれています。紺色の半円形のものは、主翼固定用のベニヤ製ベースで、これにもフィルム張りがされています。

この他、日本語の組立説明書が入っています。

以上がキットの内容全てになります。
このV-pro スーパーK(赤)のテーマは、1970年代スタイル。
当時と比べると格段に進歩したメカやパワーユニットで、かつての懐かしいスタイルの機体を遊びつくそうという開発コンセプトです。

そして何よりもお勧めなのが、電動化ユニットPILOT ePack45です。
スーパーKに必要な電動パーツが、マジックテープやプロペラまで全てセットになっています。
さらに、写真をご覧になって分かるように、コネクターははんだ付けが済んでいますし、動作チェックも済み。
箱を開けたら、バッテリーの容量をチェックして、機体にポンポンと積んで、モーターの回転や回転方向の再確認をして、おしまいです。凄く便利ですよね。これらのパーツを別々に揃えるより価格もお得になっています。電動化をお考えの方は、是非ともこのセットをご利用ください。

今回ご紹介したV-pro スーパーK(赤)も人気ですので、売り切れが予想されます。お早目にどうぞ。







スーパーK 赤の箱を、開けてみた。その1

今回から、新発売のV-pro スーパーK(赤)を2回に分けてご紹介しようと思います。

これまで青やオレンジのタイプがあったのですが、今回新たに赤色が登場しました。

一言でこの機体を形容するなら、1970年代の「懐かしい」スタイルではないかと思います。

今回はその１として、胴体、尾翼周りをご紹介します。
赤色のフィルムにシンプルな白、黒のアクセントがが映えていますね。

尾翼はフィルム貼り仕上げがしてあります。ヒンジはミゾ切りだけされていて、シートヒンジは接着されていません。エレベーターは左右分割ですが二股プッシュロッドの両引きです。

1970年代に流行した水滴型のキャノピーは、胴体上面のハッチ(テープで固定されている長方形のもの)に取り付ける仕様です。

胴体下面は紺色です。メカ室にはラダー、エレベーターサーボを積むサーボベッドが取り付け済みです。

カウリングはグラス製、塗装仕上げ済みです。

ラジアルマウント、ナイロンスピンナーが付属。エンジン仕様の場合は2Cで30～50クラスとなっていますが、RCモデルプレーンズ2014年9月のVol.06号で紹介されたようにガソリンエンジンの10ccクラスも搭載できるようです。次回改めてご紹介しますが、電動仕様の場合は、モーター ER-352077dBMやポストマウントが必要になりますが、それらがあらかじめセットになり、さらにはんだ付けやテストが済んでいる状態のPILOT ePack45がマッチしますし、かなりお得です。

燃料タンク、タンクパーツです。グロー燃料用のシリコンパイプなどが入っていますから、ガソリンエンジンを使用される場合はタンクパーツをガソリン用に変える必要があります。
燃料タンクはこちらからご覧ください。

では、次回は主翼やその他のリンケージパーツなどをご紹介します。







テトラ 飛燕 キットの箱を、開けてみた。

 今回はテトラのスケール機、テトラ 飛燕 HN-4C-50 バルサキットをご紹介します。
スケールモデラーからは零戦と並んで人気のある飛燕。
こちらのキットも、長きにわたって人気を博しています。

ちょっと高さのある箱(約13cm)に、パーツが収められています。

ダイカット(型抜き)のシート類、棒材、その他木部パーツです。
パーツ点数はそこそこあって作り甲斐がありそうです。

棒材は、テトラのスロットインキット共通のスリットが入っています。
リブなどのパーツの位置決めがこれである程度容易になっています。

カウリング、キャノピー、ダミーラジエター、脚カバー、ダミー排気管など、スケール機に欠かせないプラスチックのパーツも入っています。

その他の金属製パーツなど。リンケージ用のピアノ線は入っていません。

図面は大きめの青焼きのものが入っています。
キットの中身以外に必要なものは、図面に(別)とついて記載されています。

図面から拾って転記しておきます。参考になさって下さい。
・メインギヤ用タイヤ2個･･･50φ(引込脚の場合) or 55φ(固定脚の場合)
・テールギヤ用20φタイヤ1個
・62φスピンナー(ABスピンナーの63mmのものが使えるでしょう。)
・エンジンとプロペラの組み合わせは、
2c30～32クラスの場合･･･11ｘ5～11ｘ6
4c48～53クラスの場合･･･12.5ｘ6～13ｘ6
・燃料タンク200cc～260ccのもの(当店取り扱い品ですと220ccがあります)
・エレベーター、ラダーリンケージ用ロッド･･･8φバルサ棒
・引込脚はPILOT スープラリトラクト2 40が適合すると思われます。
・引込脚の場合は50φ用のホイールカップ
・リンケージ用ピアノ線

また、瞬間接着剤やサンディングブロックも、キットの組み立てには必要です。
お持ちでない方は別途ご準備ください。

デカールです。貼り付ける位置は、図面に記されていましたのでスケール感アップに役立ててください。

こちらのキットも、現在盛況中の感謝祭にて特価販売いたしております。
まだまだ人気の衰えないテトラのバルサキットですので、気になる方はこの機会にお求めになってみてはいかがでしょうか。







テトラ フラミンゴ20 キットの箱を、開けてみた。

今回は、テトラ フラミンゴ FG-20SR バルサキットの箱を開けてみることにします。

フラミンゴ20は、ダイカット(型抜き)のバルサキットで、全長1080mm、翼巾1510mmとちょっと大きめの、曲技練習にも適した機体です。

箱の大きさは16ｘ91cmほどです。中身はミッチリ入っています。

図面は、青焼きのものが入っています。

ダイカットのシート、棒材、翼端などの木部パーツなどです。

棒材にはスリットが入っていますので、パーツ位置が決まりやすくなっています。

金属、プラスチックパーツ類です。

キャノピーはプラスチック製のものが入っています。

機体名のロゴが入ったデカールです。

キットの中身以外に、組立、飛行に必要なものが図面に別売品として書かれてありましたので、まとめておこうと思います。参考にしてください。

・エンジン　2C-20～25クラス、4C-35～40クラス
・プロペラ　2C20クラス･･･9ｘ5、2C25クラス･･･9ｘ6 or 9.5x6 4C35～40クラス･･･10ｘ6
・52φスピンナー(ABスピンナーの51mmが使えるでしょう)
・燃料タンク160cc～210cc(PILOT燃料タンク180ccや220ccが適合すると思われます)
・50φタイヤ3個
・動翼用ヒンジ(ナイロンヒンジS、イージーヒンジSなど)
・ラダー・エレベーターリンケージ用ロッド
・ロッドアジャスター

より軽く仕上げたければ、カバリングフィルムはEライトフィルムがお勧めです。
Eライトフィルムについては･･･→「軽い、薄い、クリア！」

瞬間接着剤やサンディングブロックも、キットの組み立てには必要です。
お持ちで無い方は別途ご準備ください。

また、別売の専用フロートを取り付ければ、水上機にもなります。
バルサキットを作り慣れた方や、中上級者向けです。

只今、当店では感謝祭を開催中です。
今回紹介していますフラミンゴ20も、セール対象商品ですので、今ならお得にお求めいただけますよ＾＾
ぜひぜひ、チェックしてみて下さい。







テトラVEGA-28 キットの箱を、開けてみた。

先日から新たに取り扱いを始めたテトラ製キット数点のなかから、小型電動機「テトラ ベガ VG-28E バルサキット」をご紹介しようと思います。

キットの全てのパーツは、11cm x 61cmほどの、小さい箱に収められています。

青焼きの図面が入っています。

キットの組み立て、飛行に別途必要なパーツが書かれています。
30φのタイヤや、リンケージ用のピアノ線などは入っていませんので、こちらも別途準備してください。

より軽く仕上げるために、フィルムはEライトフィルムがおすすめですよ。

パワーユニットは280モーター推奨とのことですが、お好みの飛行スタイルなどに合わせて、ブラシレスモーターやESCを選んで積まれればいいと思います。
例えば機体はPILOT 電動パイパーカブJ-3と似たような大きさですので、そちらを参考になさってもいいのではないでしょうか。

瞬間接着剤やサンディングブロックも、キットの組み立てには必要です。お持ちで無い方は別途ご準備ください。

ベニヤ、バルサのパーツです。ダイカット(型抜き)のシートがほとんどです。
パーツ点数はどちらかというと少なめなように思います。

スパーなどの棒材には、パーツがはまる位置にあらかじめミゾが切られています。
これが組みやすいと定評のあるテトラのスロット・イン方式のキットの要だと言えるでしょう。
また、ダイカットシート以外のパーツにはそれぞれパーツ番号のスタンプが押されていますので分かりやすいですね。

金属パーツは、メインギヤやエルロンコントロールホーンなどが入っています。
右上の「アルミバンド」ですが、

エルロンサーボを主翼に固定するために使用するパーツのようです。

シートヒンジはプラスチック製のものが入っています。

小ぶりなカウリングとキャノピーも入っています。

デカールです。

キットのセット内容は以上になっています。
飛行に必要なパーツがすべて入っているわけではなく、工作技術も必要ですので、中・上級者向けのキットです。
翼巾850mmの、どちらかというと小ぶりな電動スポーツ機です。
飛行場に持っていく機体のラインナップに、加えてみてはいかがでしょうか？

現在、「感謝祭」を開催中です。
12/10水曜日、午前9:00までの期間限定で、特価商品を多数ご用意しております。
さらに期間中は、お買い上げ合計金額税込み10,800円以上の場合は送料無料！

ダブルでお得な感謝祭。チャンスは、今ですよ～＾＾









ただの「エンジン付き」では、ありません。

 新発売の「V-pro エクストラクト 20cc (エンジン・マフラー組込済み)」のご紹介です。

その名の通り、DLE-20　ガソリンエンジンとKickit 20cc用ピッツマフラーが付属しているお得なセットですが、それだけではありません。

通常のキットとどのあたりが違うのか、ご紹介します。

まず一つ目、ココです。第一胴枠に、位置決めが難しいエンコンリンケージの穴があらかじめ開けられています。

そして二つ目。ラジアルマウントに、DLE20搭載用の穴が開けられています。
それもただ穴が開いているというだけでなくて、

ちょっと分かり難いかもしれませんが、穴には全てタップが切られているんです。
これにより、エンジンの固定がかなり簡単になっています。

エンジンのプラグキャップや、ピッツマフラーの排気管が当たる部分もあらかじめくり抜かれていますので、カウリングの取り付けも非常にスムース。

さらに、カウリング上部にはニードルなどの調整用の穴までも開いています。

このように、煩わしい加工が済んでいる状態のキットがこの「V-pro エクストラクト 20cc (エンジン・マフラー組込済み)」なんです。
限定生産品につき、当店でも2機という少数の入荷になりましたが、これは本当にお得だと思います。
キットとエンジン、マフラーの合計金額よりもこのセットの方がかなりお買い得ですし、面倒なカウリングの加工が省かれるのは、うれしいことですよね。

今後追加入荷できるかどうか分かりませんので、お早めにお求めになることをお勧めします。

ところで、前回前々回でご紹介していませんでしたが、このキットの説明書は、DLE20を搭載される方には非常にやさしいものになっているんです。

このように、DLE20を機体に積む際の寸法や注意点が、細かく書かれているんです。
まさに、初めてガソリンエンジン機にチャレンジされる方にはとっつきやすくていいキットではないかと思います。

グローエンジンの場合は、90～120クラスのものを積むことも可能です。
その場合は、付属の燃料タンクがガソリン用の320ccのタンクですので、燃費があまり良くないことも想定して、グロー燃料用の395ccか500ccのものと、タンクパーツのセットを別途用意して下さい。



エクストラクトの箱を、開けてみた。その2

スポーツ機、V-pro エクストラクト20ccのご紹介、2回目になります。
今回は主翼やその他のパーツをご紹介します。

全幅1610mmの主翼は、フィルム貼り仕上げ済みです。エルロンは未接着で、シートヒンジで取り付ける仕様です。
この主翼は接着式ですので、完成後は分割できません。

主翼の翼型はこんな感じになっています。

翼端は、よく見るとフィルムの向こうに翼端板取付用の穴があいています。
爪つきナットが仕込まれていて、ビスで翼端板の脱着ができる仕様です。

こちらがその翼端板です。

カンザシは、ベニヤ製です。

主翼の接合は、それぞれのカンザシをエポキシ接着剤でしっかり固め、
付属のグラステープで中央部分を補強して行います。
手前のカンザシは、主翼を胴体に取り付ける為に必要になります。

前回ご紹介した胴体のメカ室。ウイングマウントに、接合した主翼を固定します。
見た目、これでは剛性が心配されるかもしれませんが、

主翼の前側は、ノックピンではなく、ビスで胴体にカチッと固定する仕様になっているんです。

こうして、前後計4本のビスで主翼を固定することで、全体の剛性を確保しているというわけですね。

小物パーツは、組立に必要なビス等が対応パーツごとに袋に入れられています。
組み立て工程ごとに取り出せばいいので、紛失防止にいいのではないでしょうか。

特徴的な機体名ロゴやなどが入ったデカールも入っています。

以上が、キットの内容全てになります。

長年にわたって培った模型飛行機のノウハウが豊富なOK模型。
その細部にまでこだわったチューンナップにより、飛ばしていて気持ちのいいスポーツ機に仕上がっています。
是非、飛ばしてみて頂きたい一機です。

ところで、このエクストラクトには特別仕様の「DLE20ガソリンエンジン付き」のものがあります。
エクストラクトにDLE20と、20cc用のピッツマフラーが同梱されている商品なんですが、ただ単に同梱しただけでは、ありません。

次回は、「DLE20ガソリンエンジン付き」が通常仕様とどのように違っているのかをご紹介しようと思います。







エクストラクトの箱を、開けてみた。その１

先日OK模型から新発売になったV-pro エクストラクト20cc。
早速、開けてみました＾＾

エクストラクトは、完全なスケール機ではなく実機エクストラ260をイメージしたセミスケールスポーツ機として設計されているそうです。機体名のエクストラクト(EXTRACT)は「抽出」という意味がありますので、エクストラから良いところを抽出して、模型用に設計し、チューンナップした機体というわけですね。

キットの箱を開けてみたところです。右側に雑誌を置いてみました。大きさが大体お分かりいただけるのではないかと思います。

キットの内容は、このようになっています。今回と次回の2回に分けて、少し詳しくご紹介していきますね。

まずは今回その１として、胴体周りや尾翼からいきましょう。
胴体はフィルム貼り仕上げがしてあります。

大きなキャノピーを外すと、広々としたメカ室が現れます。メンテナンス性がよさそうです。
が、これで胴体の剛性はOKなのかな？と思う程、広いですね。
その不安は、主翼の取付方法でちゃーんと解消されているんです。その方法はまた次回、ご紹介します。

キャノピーラッチがあらかじめ取り付けられています。ちょっとしたことですが、うれしいですね。

カウリングです。グラス製で、綺麗に塗装仕上げがしてあります。

内側も綺麗に仕上がっています。

エンジンマウントは、2分割式のラジアルマウントが入っています。胴体にはこのマウントが取り付けられる穴が開いており、爪つきナットが装着されています。
また、この機体はDLE-20　ガソリンエンジンを推奨されていて、エンジンの取り付け手順も説明書で詳しく書かれていました。こちらも詳しくはまた次の機会にご紹介します。

キットには、アルミ製のバックプレートが採用されていて、定評のあるＡＢスピンナーの75mmのものが標準装備されています。(スピンナーの色はロットにより変更になる場合もあるそうです)

フィルム貼り仕上げの水平尾翼とエレベーターです。右上の方に見える支柱で胴体にしっかり固定して、フラッターを防止する仕様になっています。

垂直尾翼とラダーも、綺麗にフィルム貼り仕上げされています。

ラダー、エレベーターともに、胴体後部にサーボを積んでリンケージする仕様になっています。赤丸部分のフィルムの向こうに、取付用の穴があらかじめ空けられています。

最近の大型アクロバティック機が採用しているこのスタイルは、メカ室からリンケージする場合と違って、短いロッドでよりダイレクトに大きな舵を効かせることができます。

燃料タンクのセットはガソリン用のものが入っています。グローエンジンで飛ばす場合は、シリコンチューブなど、グロー用のパーツを別途用意する必要があります。

金属製のメインギヤとスパッツです。

メインギヤは、胴体下側に取り付けます。内側には爪つきのナットが仕込まれていますし、メインギヤにも取付用の穴があけられています。面倒な加工は必要ありません。

胴体周りのパーツは以上です。
次回は主翼と、その他のパーツをご紹介します。







ピラタスB4-2mの箱を開けてみた。その2

V-pro ピラタスB4-2m DXのご紹介、その2になります。今回は、主翼や小物パーツを順に見ていきます。

スチロールコア、バルサプランクの主翼は左右ともフィルム貼り仕上げ。
エルロンはフィルムヒンジになっています。
赤い翼端版、エルロンサーボ取り付け用シュリンクチューブ、成形品(エルロンサーボカバー)、カンザシです。
主翼は左右取り外しが可能ですので、運搬、保管には便利ですね。

主翼の翼型です。アンダーカンバーのついた翼型です。
メーカーのＯＫ模型に話を聞いてみますと、V-pro H101 SALTO-2.2mの翼型と、構造を継承しているとのこと。スケール機というと、翼型まで実機通りにするモデラーさんもおられますが、実機の翼型を模型にそのままスケールダウンしたからといって実機通りの飛行性能が出るわけではありません。
その点OK模型では、スケールグライダーはスケール機らしくモディファイし、かつ模型飛行機に適した翼型を採用することで、飛行性能も損なわないように設計しています。
そういったノウハウによって、「『飛ぶ』スケール機」を実現しているんですね。

カンザシは8mmφのカーボンロッドです。

リンケージ用ピアノ線、ガイドパイプ、コントロールホーンなど。
爪つきナットは、モーターの取り付けビス用にモーターマウントに組み付けるものです。



尾翼や胴体、主翼、計器盤のデカールがついています。
他にも好きなデカールを作る時は、TOPMODELオリジナルのラミネートフィルムを使ってみて下さい＾＾

以上2回にわたってご紹介しました、ピラタスB4-2m DX。秋空に、こんなスケール機を走らせたら、気持ちいいでしょうね＾＾
グライダーの秋です、是非、チェックしてください。



 ところで、ただいま
Tahmazo製品送料無料キャンペーンを開催中です。
お買い物の際、カートの中に【送料無料キャンペーン対象商品】と記載のあるTahmazo製品が一つでもあると、商品の送料が無料になります！
通常、大型送料を頂戴している商品でも、梱包個数がいくつでも、対象商品を一つでもお買い上げいただくだけで、送料を、完全無料に致します。
但し、注意点がいくつかあります。

※お支払方法は、クレジットカード及び銀行振込のみとなります。
代金引換及び営業所止めをご希望の場合は、このキャンペーンの対象外となります。

※また、配送方法 及び 配達日時につきましても、ご指定頂けません。

ご注文時の画面及びコンピューターからの自動返信メールでは、送料が無料になっていません。後程、担当者からご注文の確定、発送準備開始のメールをお送りいたしますので、そちらでお支払い金額をご確認ください。



キャンペーン期間は11/11火曜日のAM9:00まで！

→キャンペーン対象商品ページはこちらからどうぞ！←

要チェックです！







ピラタスB4-2mの箱を開けてみた。その1

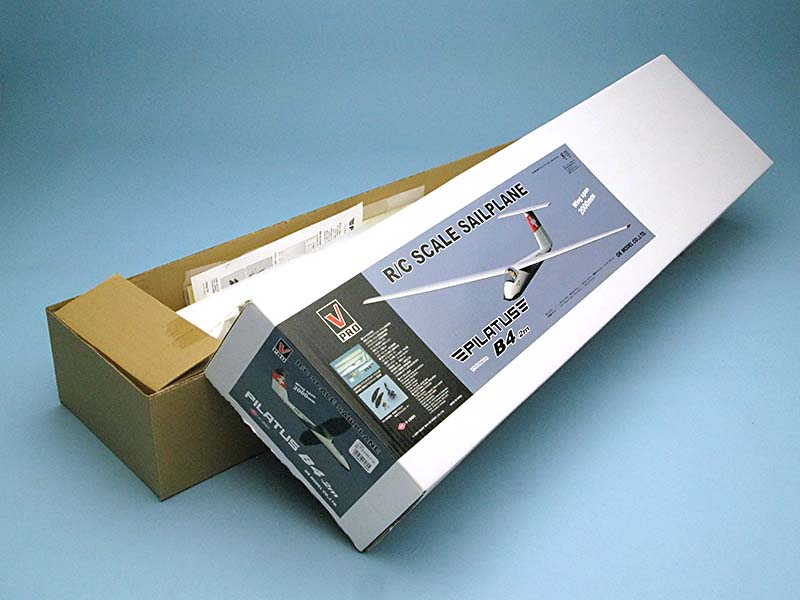

OK模型から新発売のV-pro ピラタスB4-2m DXのご紹介です＾＾

ピラタスB4といえば、ご存知の方も多いかと思いますが、日本飛行機(NIPPI)がスイスのピラタス・エアクラフト社よりライセンスを受けて1980年から製造販売を開始した全金属製の高性能グライダーです。

このV-pro ピラタスB4-2m DXは、OK模型のノウハウを盛り込んだ設計で、実機同様に様々な曲技飛行を行うことができるモーターグライダーになっているようです。

では、キットの中身を見ていくことにしましょう。

セット内容はこのようになっています。今回と次回の2回に分けて、各パーツをご紹介していきます。

DX仕様に標準装備されているのは、この機体に最適な
バックマウントタイプのブラシレスモーターTahmazo ER221311dBMと、
PH20/8S4.0TM 折ペラ用ハブ、折ペラ用 10x6ブレードです。

Basic仕様にはこれらが付属していませんので、別途パワーユニットを準備する必要があります。

では今回は、胴体周りのパーツを見ていきます。

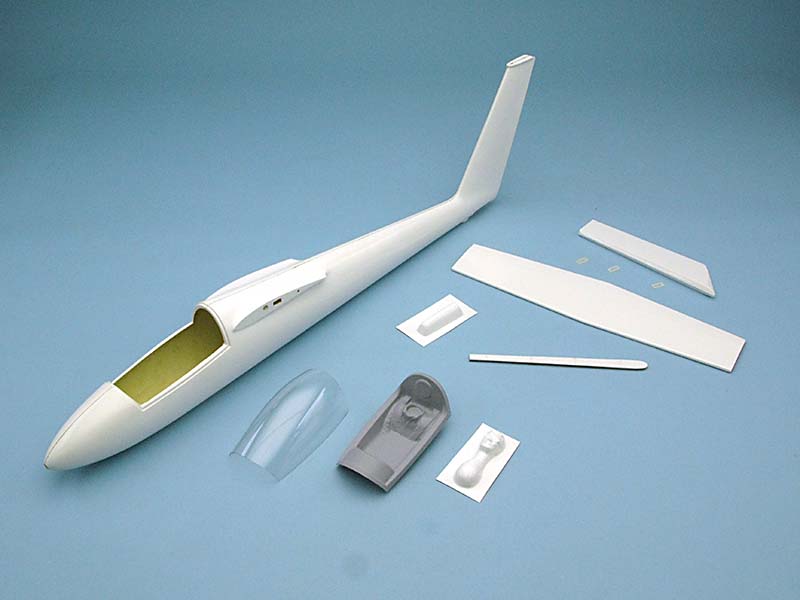

FRP(グラス)製の胴体と、コックピットなどの成形品、尾翼です。

水平尾翼はフィルム貼り仕上げ、ヒンジはフィルムヒンジになっています。


胴体側にも、尾翼にも、取り付けに必要な穴は予め空けられています。
取り外し式にできますので、完成後の運搬時には便利ですね。

エレベーターリンケージは、サーボにシュリンクチューブを被せて、垂直尾翼の根元あたり(赤丸のところです)に、接着する仕様です。

その後に、垂直尾翼後方をバルサのパーツで埋めて、ラダーを取り付けます。

ラダーリンケージは、赤丸箇所にピアノ線の通る穴を空けて行います。
こういうくぼみが無いと、ピアノ線を通す時に穴を細長く空ける必要があり、胴体の強度が落ちて破損しやすくなります。ちょっとしたことですが、リンケージのしやすさや、それに伴った飛行性能も、これが有ると無いとでは大違いというわけです。

モーターは、同梱のベニヤパーツを貼り合せたモーターマウントに取り付けて、搭載します。

モーターマウントにモーターを取り付けて、シャフトが胴体の前の穴から出るように胴体内部に接着すれば、ダウンスラスト、サイドスラスト共にぴったり合うように設計されているとのことです。

スケール機の要、コックピットは3つの成形品から作ります。計器盤のデカールも入っていますので、いろいろと資料を見ながら凝ったコックピットにされてみてはいかがでしょうか。

こういう人形の組み立てとか塗装が苦手・・・
という方は、過去の記事
パイロット人形の塗装(1)
パイロット人形の塗装(2)
なんかを参考にして頂ければいいと思います。

コックピットの取り付けは、同梱の磁石(結構強力です)とベニヤパーツで行います。

胴体周りのパーツは、こんなところでしょうか。
では次回は、主翼、その他の小物パーツをご紹介します。
