トップモデルBLOG

アイランドブリーズスプラッシュの箱開け(2)

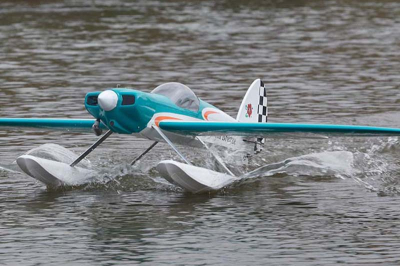

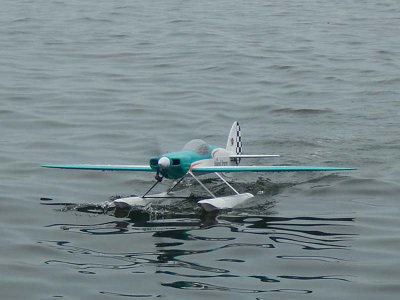

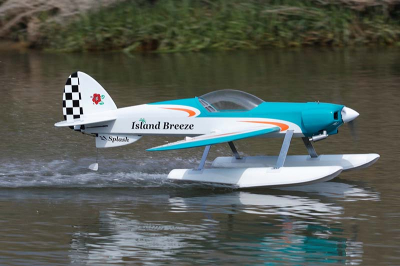

きれいに水をかき分けて中速でタキシングするアイランドブリーズスプラッシュ（以後スプラッシュと呼ばせていただきます）。
尾部が下がり、水中舵がしっかりと水の中に入っています。
左右にきれいに上がった水しぶきは水上機の爽やかさを演出する最大の要素ですが、フロートの設計を誤るとむやみに水しぶきがあがったりきれいに離着水できなくなってしまう場合もあります。

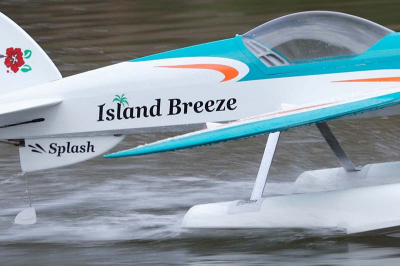

一方こちらはプレーニング状態のスプラッシュ。
完全にステップだけで高速滑走、水中舵も水から離れ今すぐにでも上空に駆け上がりそうな一瞬です。

OK模型はこれまで数多くの水上機、飛行艇を世に出しており、フロートの大きさ（容積）、底面の形状、ステップの位置と形などに多くののノウハウを持っており、スプラッシュにはそれらがいっぱい詰まっているはずです。

それでは、メーカーホームページでもあまり見ることが出来ないスプラッシュのフロートの詳細を以下の画像でご紹介してゆきましょう。

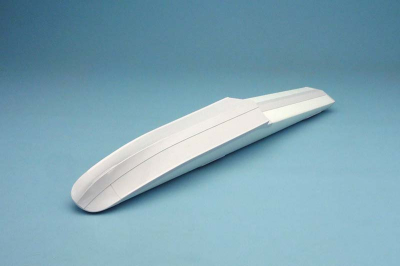

まずは全体の形を見たところです。
一世を風靡したEZフロートを思わせるスタイルですが、ＥＺ以降に発売した数多くの水上機、飛行艇で得られた多くのノウハウを反映した完全新設計ということです。

ご覧のようにステップの前後の長さの比率が同じでなく、後部がかなり短くなっています。したがってステップより後の容積も少なくなっていまので、水面に静止しているときは後が下がった姿勢です。でもこれは人が乗る実機ではないので水平である必要はなく、それよりもエンジンをふかして加速する時に機首が下を向いてプロペラが水面を叩いてしまうしまうのを防ぐという、模型ならではの工夫だそうです。



裏返したところです。ステップより前の部分は荒い着水に耐える強度（割れにくさ）が要求される部分ですので、底全面に成形プラスチックを貼ってあります。
底は単純な平面でないのが良く判りますね。

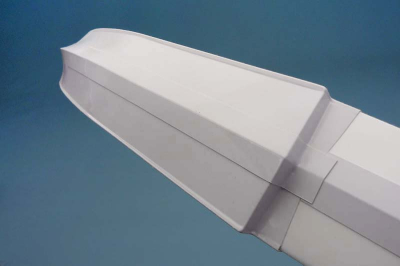

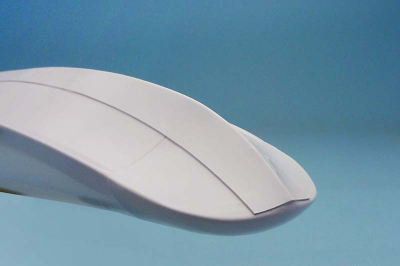

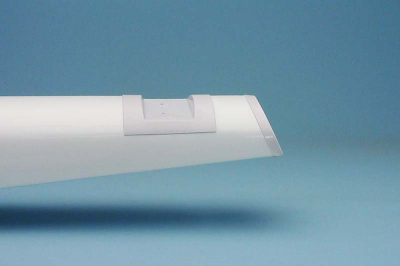

先端部のクローズアップ。底面は3次元曲面で滑らかにカーブを描き、いかにもきれいに水をかき分けそうな形状です。
センターライン部はさらに補強板が重ねられています。いくら内部に発泡スチロールが詰まっていて沈没の恐れが無いとはいえ、壊れてしまうのは嫌ですものね。



方向を変えて、フロートの前半部を後ろから見たところです。
先端部の底面がカーブを描いており、後方のステップ部分ではカーブが無くなっているのが良く判りますね。
この曲面から平面につながる滑らかな曲線が一番の特徴で、いかにも水をきれいに切りそうな感じがしますね。
また、この写真では左右のエッジにつけられた「波押え」も良く判ります。

一方、こちらはプレーニング状態のステップ部分のクローズアップです。このステップの位置、形が離水のしやすさの鍵なんですね。
そのステップは下のようになっています。

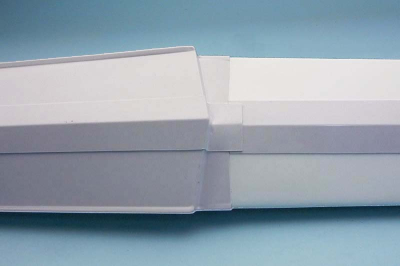

ステップは（進行方向に対して）横一直線のブツ切りではなく、前（写真では左方向）に向かって少しＶ形になっています。
このＶは離水時よりも着水時に有効で、接水した瞬間にいきなりペタンと水面に張り付くのではな、くスムースに着水出来るのだそうです。
同時に底面もまっ平らではなく、左右が少し上に上がっています。このＶ型の底面はステップから後にも続いています。

ここまでの写真でご紹介した複雑な形状のフロート前半部にメーカーのノウハウが詰まっていると思いますね。



最後にこちらは前傾した形が特徴のフロート後端部です。

さて、ご紹介させていただきましたアイランドブリーズスプラッシュ、申し訳ありませんが8月2日現在、当店では品切れ中です。
メーカーに問い合わせたましたところ、あと一週間ほどで次のロットが出るという事です。
入荷次第、当社ホームページトップの「入荷・再入荷情報」欄でご案内させていただきますので、今しばらくお待ち下さいます様、よろしくお願い致します。





アイランドブリーズスプラッシュの箱開け(1)

発売が待たれていたＯＫ模型の「アイランドブリーズ　スプラッシュ」ですが、先日やっとメーカーから出荷されました。
ところが当店への入荷数（割当数）がごく少数でしたので、ショップに掲載するや、あっという間に売り切れてしまいました。
お待ち頂いていながら手に入らなかったお客様にはお詫びを申し上げます。
メーカーでは増産に励んでいるという事ですので、おいおい入荷してくると思います。申し訳ございませんが今しばらくお待ちください。

さて、今回はそのアイランドブリーズ　スプラッシュ（以後「スプラッシュ」と省略）の箱開け紹介をさせていただきます。
今後購入を考えておられる皆さん、ぜひ参考になさってください。

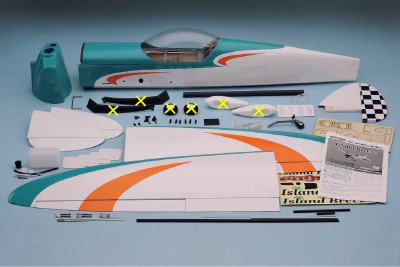

上写真は以前当ブログでご紹介させていただいた陸上型の「アイランドブリーズ」の構成パーツです。
水上機型のスプラッシュはベースとなるアイランドブリーズのメインギアの代わりにフロートがつく、と考えてよいみたいですので、写真で黄色いバツ印をつけたパーツがスプラッシュでは入っていなくて、かわりに、この後ご紹介するフロートのパーツが入るわけです。

細かいことですが、尾輪にバツ印が入っていないのに気が付かれたかたもおられると思います。でもこれは間違いではありません。さすがに尾輪のタイヤは使いませんが、ラダーと連動して尾輪を動かす仕組み（パーツ）をそのまま水中舵を動かすのに使うようになっているのでそのままなんです。

主翼、胴体などの共通部分については、以前のブログ
・アイランドブリーズ箱開け(1)
・アイランドブリーズ箱開け(2)
・アイランドブリーズ箱開け(3)
・アイランドブリーズ箱開け　番外編を見ていただくとして、今回はスプラッシュ独自のパーツを見てゆくことにさせていただきます。

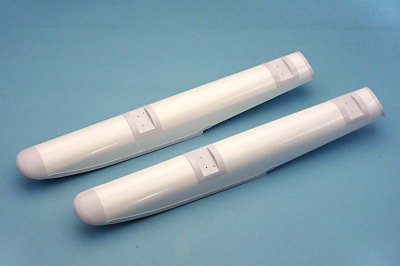

まずフロート本体です。
写真のように完全に出来上がっています。
外皮は少し固めの薄いプラスチックシート？のようで、先端や支柱取付部、ステップなど要所はＡＢＳプラスチックの成形品で補強されています。

でも、内部構造が気になりますよね？乱暴な着水でフロートが壊れた時などに浸水して沈んでしまう事は無いんでしょうか。
そこでＯＫ模型さんに尋ねたところ、「内部はほぼフロートと同じ形の発泡スチロールのコアが詰まっています。ですから水の入る空間がほとんど無く、沈没する恐れは無いですよ」とのお返事をいただきました。

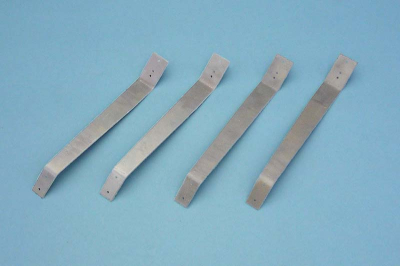

こちらはフロート支柱です。支柱と言ってもピアノ線ではなく、捩れや曲げに強いジュラルミン製の板で、胴体とフロートにはタッピングビスで固定します。

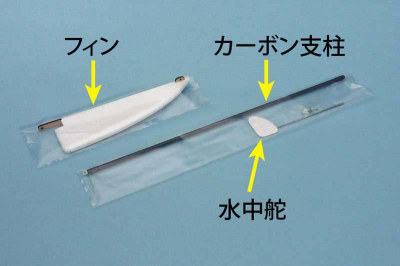

このほか、後部胴体に取り付けるフィンがあります。陸上機にフロートを付けて水上機にするとどうしても直進性が悪くなりますので、その対策としてほとんどの水上機（実機でも）はフィンをつけたり垂直尾翼を大きくしています。本機のフィンも同様の目的で、後部胴体の下面にタッピングビスで取り付けるようになっています。

その右のカーボン支柱は、左右のフロートを繋ぐもので滑走中や飛行中にフロートがバタつくのを防ぎます。

水中舵は最初に少し触れましたが、尾輪を動かすリンケージを利用してラダーと連動する様になっています。

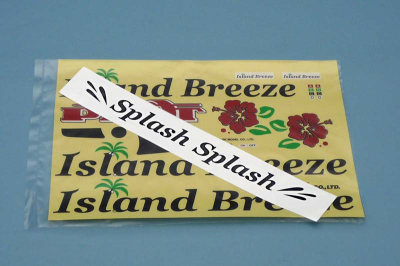

これは機体に貼るステッカーです。陸上型と同じものに「Ｓpｌａｓｈ」のロゴが追加されています。
どこに張っても良いですが、メーカーデモ機はフィンに貼っていますね。



ここまでスプラッシュのフロート関係パーツをザッと紹介させていただきました。

次回は水上機の命とも言えるフロート本体について、気になるポイントである接水面やステップの形状などをご紹介させていただきます。



ヒンジテープの使い方(2)

前回のおさらいですが、固定翼と動翼の継ぎ目を「ヒンジライン」と言います。

写真はラベンダーの尾翼部分で、黄色の点線で強調したラインがヒンジラインになります。
ラダーやエレベーターはこのラインを支点にして動くわけでが、今回はどのようにして「PILOTヒンジテープ」でこの部分を作るのかを説明させていただきます。

上図はエルロンを装備した主翼（右翼）で、動翼はエルロン、ヒンジラインはテープAとして赤で示した部分になります。
ここにヒンジテープを使ってヒンジを作るわけです。

まず、固定翼（主翼本体）に動翼(エルロン）をマスキングテープなどを使って仮止めします。
仮止めと言っても適当に止めるのでなく、きちっと正規のニュートラル位置に止めるのは言うまでもありません。
この時、ヒンジライン沿いのエルロンと固定翼の間には、上の断面図のように少し隙間を開けておきます。
ここが重要なポイントです。
「少し隙間を」ってどれくらい？とお思いでしょうが、中小型グライダーなら0.7mmから1mm以下というところですね。

動翼を仮に固定したなら、、動翼と固定翼の継ぎ目、平面図の赤線部分（上面ヒンジライン）の端から端までテープAを貼ります。
テープAはきっちり端まで貼らないとフラッターの原因になりますので気をつけて下さい。　

次に翼下面にテープB（青色で表示）を貼ります。テープBはヒンジライン全体に貼るのではなく、長さ20～30mmに切ったものを使います。
貼る枚数は動翼の巾（ヒンジラインの長さ）によって決めてください。

テープBの貼り方ですが、まず動翼を断面図のように固定翼の上に折り返します。
折り返した時、図のように浮かせるのではなく、ペタンと固定翼の上に重ねてください。

次に 折り返した面の上から（図では右側から）長さ20～30mmに切ったテープBを貼ります。
テープBは最初に動翼の両端2カ所を貼り、その後で間に数カ所貼ります。
動翼と固定翼のヒンジライン部分には隙間を開けていますので、この隙間部分でテープAとBがくっつき、ヒンジになる訳です。

テープBを貼る間隔、枚数は動翼の大きさにより変わりますが、ピンヒンジやイージーヒンジなどの通常タイプのヒンジを取り付ける個数と同じぐらいで良いと思いますので、７～10cm間隔というところでしょうかね。

テープBを貼り終ったらこんな感じになります。
これで作業は終わりです。



最後に動翼をくるりと元に戻せば完成です。

文章で表すと結構難しそうですが、案外うまく行くものです。
中小型グライダーの製作に欠かす事の出来ないこのテクニック、ぜひ身につけて下さい。

ヒンジテープの使い方(1)

いきなりタイトルと関係がないようなOK模型の小型グライダーバルサキット「ラベンダー」が登場しましたが、今回のタイトルにおおいに関係があるんです。



そのラベンダーの尾翼周り、水平尾翼と垂直尾翼です。
垂直尾翼にラダーが、水平尾翼にエレベーターがついているのはごく普通のレイアウトですが、この方向から見ると固定翼と動翼の間に隙間が無いのがお判りになりますか。
ラダーと垂直尾翼の間は少し判りづらいですが、水平尾翼とエレベーターとの境界（ヒンジライン）はのっぺりと平らになっているのが判りますね。
それでは、一体どうしてこんな風になるんでしょうか？



方向を変えて垂直尾翼とラダー部分の境界を斜め上から見たところです。
黄色い丸で囲んだ部分を良く見てください。写真の上側（機体の右舷側）には隙間が無く、手前側（機体の左舷側）には隙間が空いているのがお判りになるかと思います。

上写真の黄色い丸で囲った部分を真上から見た断面図はこのようになります。
垂直尾翼とラダーを繋ぐヒンジに「テープ」を使用しています。
この、ヒンジにテープを使っているのが、ヒンジラインの片面がのっぺりと平らになっている理由なんです。

前置きがずいぶん長くなりましたが、ここでやっと題名のヒンジとテープという言葉が出てきましたね。

上の写真や図にあるように、垂直尾翼とラダーの間は片面に隙間が無く、反対側（画面では下側）には切り欠きが出来ます。
ラダーはこの分だけ（図の）下に動くことが出来ます。反対方向の上には当たるものがありませんので問題なく可動出来ます。
これで舵として機能できる訳ですね。

図のように固定翼（垂直尾翼や水平尾翼）と可動翼（ラダーやエレベーター）をテープで繋ぐ仕組みを「テープヒンジ」と言います。
「ヒンジテープ」を使って「テープヒンジ」を作る・・・・・ややこしいですね。
でもこれは中小型グライダーによく使われる手法で、特にラベンダーのように厚さ3mmという薄い尾翼の機体には最適の方法なんですよ。



で、これが「テープヒンジ」の材料となるOK模型製の「ヒンジテープ」、もちろん当店で取り扱っています。



一見すると身近にあるセロハンテープやビニールテープのようですが、実は全く違うものです。

ヒンジとして使うには、簡単に裂けない、特にヒンジライン方向（テープの長さ方向）に裂けない事が大事です。ヒンジライン方向に裂けてしまうという事は、固定翼と動翼が分裂してしまうという事で、あってはならない事ですよね。
次に接着力が強い事。理由は言わなくてもお判りですね。
その上に、厚さはできるだけ薄く、でも強度があること。それでもって伸縮しない事。僅かな伸びは必要ですが、ビニールテープのように力がかかった時に伸びてしまうようでは困ります。
更に水に強い事。セロファンテープのように水がかかるとふやけたり剥がれたりするのでは安心して飛行機を飛ばすことが出来ませんからね。

このようにたくさんの条件をクリアーした特殊なテープがヒンジテープとして使えるものなんです。

次回はヒンジテープを使ってヒンジ部分を工作する方法を説明させていただくことにします。

JRプロポ用ショルダーストラップ

プロポを首からぶら下げるネックストラップ（プロポベルト）ですが、送信機を手で支える力が軽減され、指先で微妙なスティック操作をするのが楽になるので愛用しておられる方も多いと思います。

今回ご紹介するプロポ用ショルダーストラップ、その名のとおり、ネックストラップは首にかけるのに対し、ショルダー＝肩にかけるタイプのストラップです。

製品にはご覧のようにJRのロゴが入っていますが、今のところ日本では販売されていないようです。
当店では、6月19日に台湾から輸入したものをテスト販売させて頂いたところ好評を頂きましたので、今回追加輸入を致しました。
そこで、これを機に少し詳しく商品のご紹介をさせていただきます。

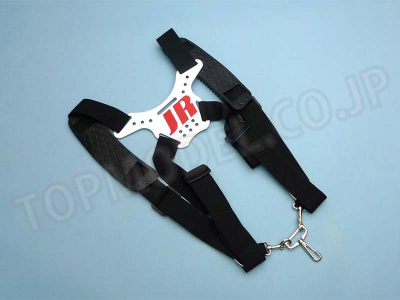

JRのマークがついているのはアルミ製のバックプレートで、こちらが背中側になります。
もちろんストラップの長さはアジャスターバックルで調節できます。
また、肩に当る部分には柔らかい材質のパッドがついていますので長時間の使用も苦にならないでしょう。

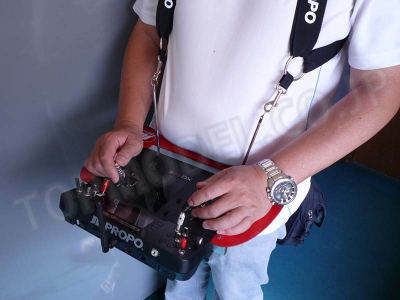

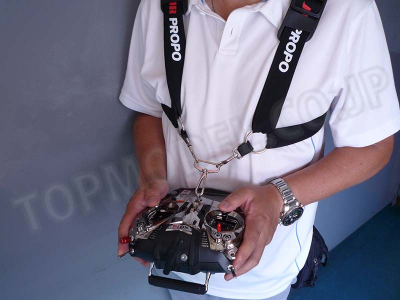

一般的なプロポに使用する場合はこのようになります。
送信機を保持するフックは一か所ですが、そのフックは金具を介して左右のハーネス（ベルト）で引っ張られていますので、送信機が左右に大きくぐらついたりすることがありません。
特に飛行前の点検時などで屈んだり送信機を持つ手を離しても、送信機が首からぶらんぶらんとつり下がることなく、また体から大きく離れる事がありませんので、安心して作業できるのではないでしょうか。
もちろん、飛行中は送信機を支える力がほとんど要りませんので、両手（の指）は微妙で繊細な操作に専念できるわけです。

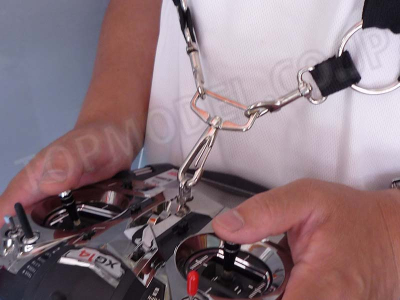

送信機吊り下げフック部のクローズアップです。このように、左右のハーネスについたフックを一つにまとめる金具が付属しています。

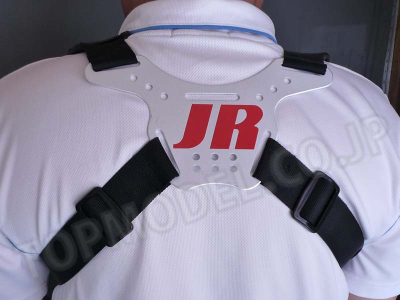

ストラップをかけたところを後ろから見るとこんな具合です。アルミプレートのお蔭でハーネスが肩からズリ落ちる心配もありませんし、左右の脇の下をくぐるベルトはしっかりと胴まわりにフィットします。



スイッチ類が前面パネルにたくさん並んだヨーロピアンスタイルのJR　XG14E、これを使いこなすためのはショルダーストラップは欠かすことが出来ませんね。

今より一層微妙で繊細なスティックさばきをしたいとお考えのかた、長時間飛行をされるかた、スイッチ類の多い多チャンネルプロポをお使いのかた、ぜひこのショルダーストラップの使用をご検討下さい。

水上機の季節です/アイランドブリーズスプラッシュ

梅雨本番、うっとうしい雨模様の日が続く毎日ですが、この梅雨が明ければ夏本番、水上機ファン待望の水の季節到来！
ということで、先日、琵琶湖で開催された水上機大会にお邪魔してきました。



主催はKMA、関西模型クラブ連合会で、今回で50回目という歴史ある催しです。

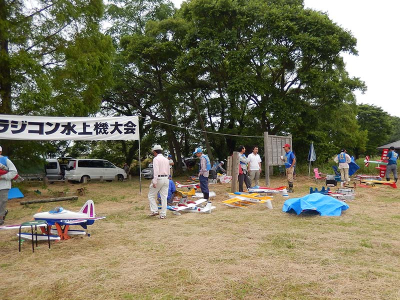

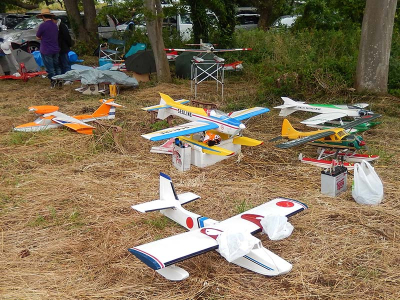

朝早くから琵琶湖畔の会場にはたくさんのマニアがあつまり、思い思いの場所に陣取ってフライトの準備です。
主催者の話では述べ38名がエントリーとのことでした。

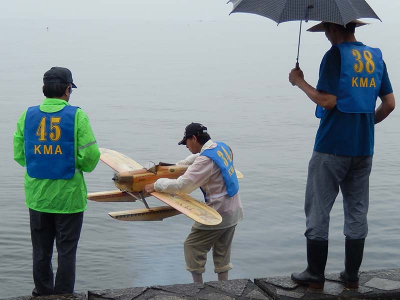

小雨の中、仲間の手を借りて愛機を湖面に浮かべます。



水しぶきをあげて水面を滑走、離水。この瞬間がたまりませんね。



スケール機の二式水戦（平たく言えばゼロ戦の水上機バージョン）で素晴らしいナイフエッジ飛行を見せる猛者も。



競技開始早々から小雨がぱらつく中、皆さん気持ちよく航跡を残しながら離水、曲技をしたりと、水上機ならではのスリリングな離着水と飛行を繰り返しておられました。

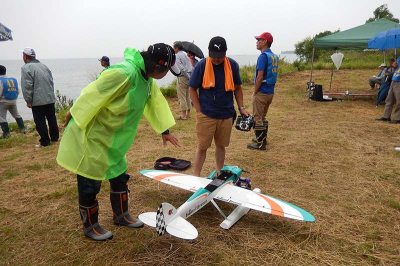

 ところで、今回お邪魔した目的の一つがこの機体なんです。

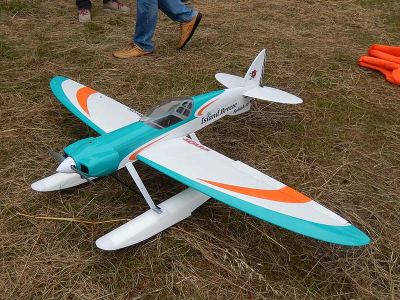

楕円型の主翼にターコイズとオレンジのカラーリング。どこかで見た事のある機体ですが・・・・・。
そうです、皆さんご存知の「アイランドブリーズ」をベースにした姉妹機で、近日発売になるOK模型製ARFの水上機「アイランドブリーズ　スプラッシュ」です。
実は、このアイランドブリーズスプラッシュの初公開デモ飛行が行われるという事で琵琶湖に行ったんですよ。



アイランドブリーズスプラッシュは、アイランドブリーズの特徴であるハイアスペクトのスラリとした主翼を持った機体にフロートが組み合わさり、これまでの水上機にはなかった新鮮な印象を受けました。
一つ上の写真では、陸上機を水上機に変更する際のお約束、フロート装着による直進性の低下を防ぐために胴体後部下側にフィン（ヒレ）が追加されている事もわかりますね。



SAITO　FG-11ガソリンエンジンを搭載したデモ機は、OK模型社長高松氏の操縦で気持ちよく湖上を飛びまわりました。
余談ですが、エンジンスタートには当店トップモデルオリジナル ハイパワーリダクションスターターを使っていただいておりました。

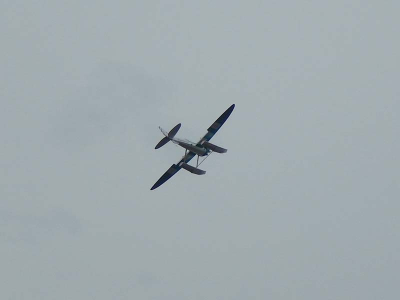

フラップを下げてスローフライトを見せてくれました。

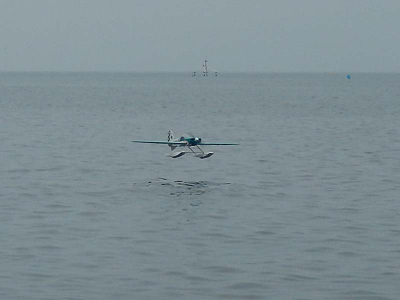

湖面をゆっくりとローパスする姿は、SAITOエンジンのマイルドなサウンドと相まって、ゆったりした飛行を楽しむというアイランドブリーズの雰囲気そのものでしたね。



着水寸前、離水と共に緊張する瞬間ですが、カッコいいですね。
この緊張を楽しむために水上機を！と言う方も多いはずです。



この「アイランドブリーズ　スプラッシュ」、発売日が気になるところですが会場で高松社長にお伺いしたところ7月中旬発売予定との事でした。
楽しみにしておられるかたも多いと思います。
入荷次第、当店ホームページの「入荷・再入荷情報」でお知らせしますのでチェックをお願いします。

さて、ここでセールの情報です。
本日より7月20日まで、当ショップ恒例のBIGサマーセールを開催、数量限定、特価商品を多数揃えています。
また、お買い上げ10,800円以上で送料無料キャンペーンも期間限定で実施中です。
セール期間中は特価商品を随時追加してゆきますので、キャンペーン会場から目を離さないで下さいね。



チェコ製ARTIST 1.56m 箱開け(2)





トップモデル チェコ製のアクロ機、ARTIST 1.56mの箱開け、2回目は主尾翼を中心にご紹介します。

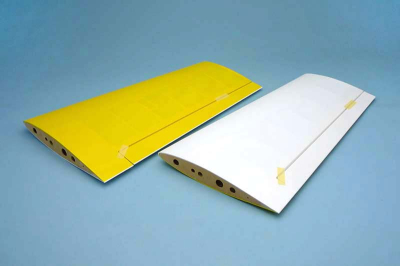

まず、主翼です。
主翼は左右分割式で、胴体を貫通するアルミパイプのカンザシで左右を繋ぎます。
この形式の主翼は分割するとコンパクトに収まりますので、運搬時などは大いに助かりますね。

構造は一般的なバルサリブ組みフレームにフィルム貼り仕上げで非常に軽量に仕上がっています。

ここで目立つのは大きめのエルロンです。

カラーリングですが、写真左の黄色い方が下面、右側の白い方が上面になっています。

ところで、主翼上面の派手なマーキングはどうなってるの？と思われる方もおられるでしょうが、それについては前回少し述べましたとおり、大きなカラーフィルムが入っており、それを貼って仕上げていただくということになります。

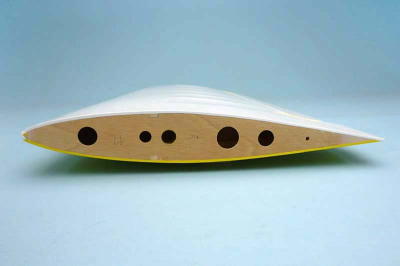

翼中央の断面です。ご覧のように最大翼厚部が少し後寄りの完全対称翼型で、翼型はNACA 64A014ということです。
中央リブにはたくさんの穴が開いていますが、前から３つ目の穴がアルミパイプのカンザシが入るところで、中にはグラス製のパイプが入っています。

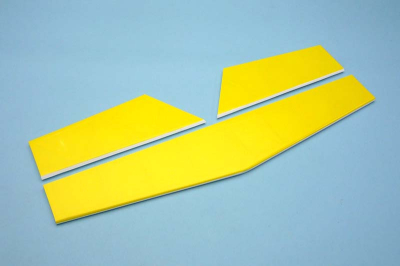

こちらは水平尾翼。エレベーター面積が練習機や曲技機に比べてかなり大きいですね。

水平尾翼も上面は白、下面は黄色で、主翼同様、マーキングはカラーフィルムを貼って仕上げます。

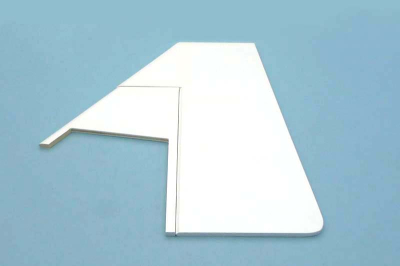

垂直尾翼です。ラダーが非常に大きいのが目につきます。



キットの付属パーツです。
アルミパイプのカンザシ、メインギア、尾輪、タイヤ、ヒンジやコントロールホーンなどのリンケージパーツ、などなど機体の完成に必要なパーツが揃っています。

ただ、ご覧になってお判りのように、スピンナーや燃料タンク、エンジンマウントが入っていません。
また、イメージ写真にあるような、ホイルパンツも入っていません。
電動でもエンジンでも搭載できる機体ですので、お使いになるパワーソースに合わせて最適なものをご用意ください、という事ですね。

ちなみにスピンナーは51mmABスピンナーが適合しまので、お好みの色を別途購入してください。



ところで、この機体はチェコ製ということで組み立て説明書がどうなっているか気になるところですよね。

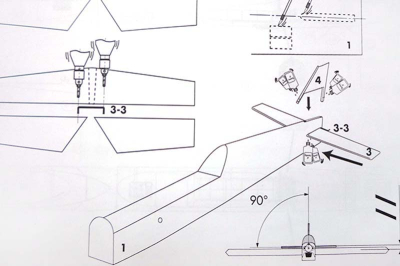

残念ながら日本語の説明書は入っていません。でも心配はご無用、写真のように絵文字をメインにした判り易いものです。
これはいろんな民族、いろんな言語が入り混じっているヨーロッパで販売されるキットならではと言うところで、万国共通の絵と数字で表現している訳ですね。
上の例では、ドリルのマークの部分は穴をあける、ナイフの絵は切りとるという事で、チューブのようなものはエポキシ接着剤で接着することを示しています。
また図に書かれている数字は別紙パーツリストの部品番号と合わせてあります。なお、別紙パーツリストは英語でも表記されていますのであまり心配することは無いと思います。

ラジコン機を初めて作るという方は別として、これまで何機かキットやARF機を作られた方なら、チェコ製とはいうものの部品の配置や組み立て方にそう大きな違いは事はありませんので、それほど苦労することなく組み立てることが出来ると思います。

どうですか、一度ヨーロッパの香り漂うARTIST 1.56mに挑戦されては如何でしょうか。



チェコ製ARTIST 1.56m 箱開け(1)

キットレビュー、今回はちょっと目先を変えて、トップモデルチェコ製ARFのご紹介です。

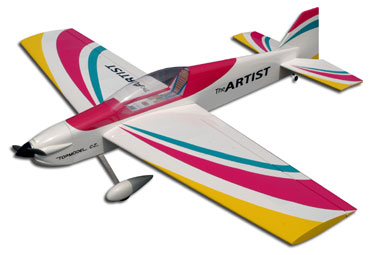

機体名は「The ARTIST 1.56m」、40～50クラス、全幅1560mmの３Dエアロバティック機で、フィルム貼りARF完成機です。



エンジンは２サイクル40-49、4サイクルなら52-72クラスになっています。もちろん電動化も考えられていて、胴体の前上面はバッテリーの取り外しが簡単にできるよう大きなハッチになっていたり、モーター取付用パーツが入っていたりします。

キットは日本製、あるいは日本のメーカーが監修した中国製のARF機と比べると、組立時に戸惑う点がありますが、逆にそれがヨーロッパ的とも思える機体です。そのあたりはレビューを進めながら説明をさせていただきます。

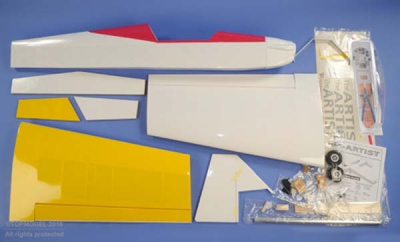

まず全体のパーツです。
ご覧になっておわかりのように、主翼や尾翼には色の塗り分けがされていません。ここは付属のステッカーを張るようになっているんです。もちろん一番上の写真のように仕上がる形にはカットされていますが、機体のマーキングというか色の貼り分けはされているのが当たり前、と思っていると少しびっくりさせられますね。このあたり、人件費の高いユーロッパならではの事情があるのかもしれません。

それでは今週は胴体まわりから。

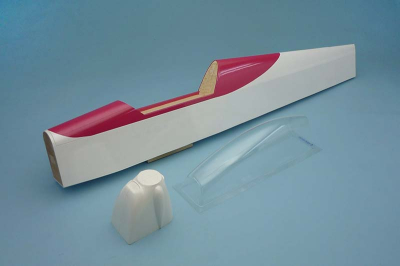

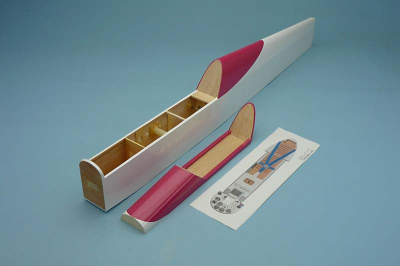

バルサ、ベニヤ、堅木で作られた一般的な胴体で、もちろんフィルム貼り完成です。このあたりはよく見るARF機と大してかわりません。
断面は縦長で、エンジンを倒立に搭載することも出来るように考えられています。もちろん斜めサイドマウントも可能ですから、エンジンの搭載方向はモデラーの選択に任せるという事です。

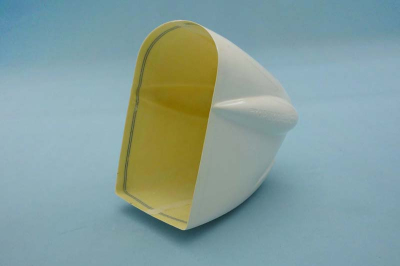

カウルはグラスファイバー（FRP)製で、白色ゲルコート仕上げがされています。
まったく穴が開いていませんので、エンジン（モーター）シャフトの穴から開けてゆかねばなりません。
そのかわり、というか見方を変えれば、動力に応じて必要最小限の穴をモデラーの判断で自由に決める事が出来るので、余分な（大きな）穴があいているのが気になる、などという事はありません。



こちらはキャノピーです。とにかく透明度が最高！写真を撮るのに苦労しましたね。



前部胴体の上側はハッチになっていて大きく開きます。サーボなどのメカ積み込みや電動の動力用バッテリーの積み込みはここから楽々と行う事が出来ます。胴体下面に開口部はありませんので、胴体の剛性は充分です。



ハッチを裏返して見たところ。上面のプランクには発泡プラスチックが使われています。

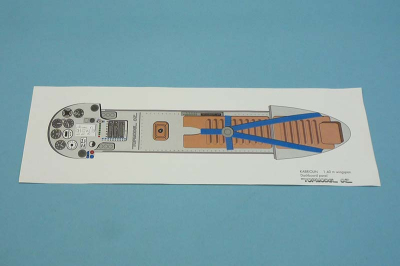

この印刷物はキャノピーの内側に貼り付けるイラストですね。左（前）から、計器盤、床、シートになっています。



計器盤はなかなかの出来ですね。

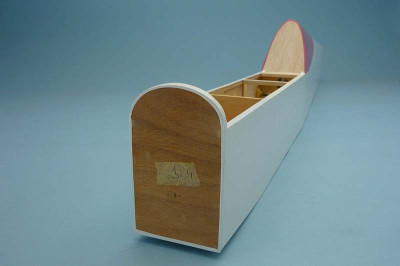

第一胴枠（防火壁）です。ご覧のように全く穴が開いていません。エンジンマウントは別売ですから取付穴は同じではありませんし、電動モーター仕様にしたときには燃料タンクキャップの穴は不要ですしね。そのかわりエンジンマウント取付穴やモーターマウント取付穴を、自分が使うパーツに応じた位置に開ける事になるのですが、それに必要な各部の位置関係をあらわした基本の寸法図は組立説明書の中にちゃんと記載されていますので心配はいりません。このあたり、模型の「創る」という部分も楽しみの一部と考えれば作り甲斐もあるのではないでしょうか。

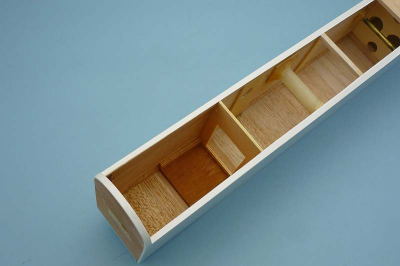

胴体の中はこんな感じです。特に変わったところはありませんが、アルミパイプ製主翼カンザシの通るグラスのパイプが目を引きますね。
このパイプも胴体のネジレ剛性を高めるのに大きな役割を果たしています。



さて、日本製の至れり尽くせりのARF機に慣れた私にとっては、「ここから先はモデラーの仕事。余分な事はしていませんので、あなたの選んだパーツに合わせて自由に気のすむようにやってください！」とでも言っているようなチェコ製の機体は新鮮に映りました。
ARFでありながら工作の技術や知識が必要とされるヨーロッパ製の機体。次回は主翼と尾翼を中心に見てゆきます。







スペースウォーカー箱開け(3)

模型界の一大イベントである静岡ホビーショーや各地で開かれるラジコン競技会などが目白押しだった5月もあっという間に過ぎ去ってしまいました。

当店も例にもれず、ブログ「スペースウォーカーの箱開け」はイベントレポートで４週中断、ずいぶん間隔が開いてしまいましたが、ようやく再開という事になりました。



それでは早速箱開けレポートの続きです。

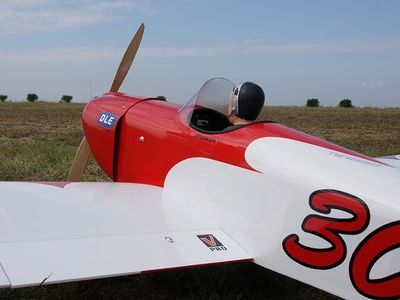

店主が好きなこのアングル、V-pro スペースウォーカーの特徴でもあるオープンコックピットに座るパイロットと、文字通り風を防ぐだけの風防がホームビルト機の雰囲気を醸し出しています。特にこのモデルは1/4スケールの大型機で、しかもオープンコックピットですから上半身むきだしのパイロットと計器盤が恰好良いというか、無しでは格好がつかないですよね。

今回はそのあたり、大型機ならではの雰囲気を盛り上げるパーツを中心にご覧いただきましょう。

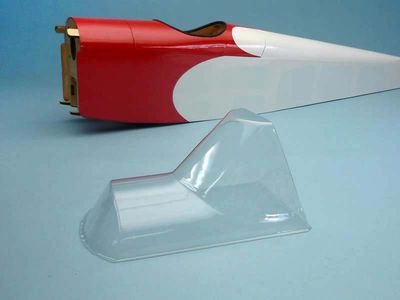

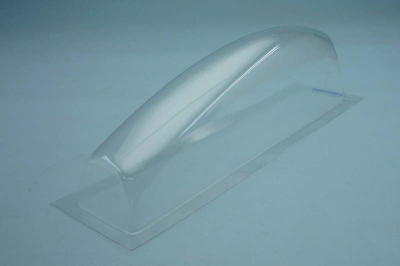

まずは風防ですね。
写真のように大きなパーツですが、実際に使用するのは最初の写真でお判りになる通り、ほんの一部分？で、ほとんどを捨ててしまいます。
勿体ないようですが、胴体に接着する部分の糊代を胴体の断面形状通りに丸くしたり、成形後に型から抜くときの勾配などが必要なのでこの大きさになるそうです。

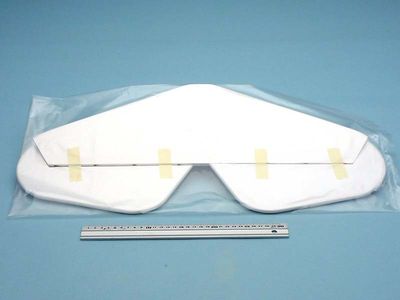

こちらは水平尾翼ですね。
手前に置いた30cmの定規と比較してお判りのように、巾（スパン）50cm以上もある大きなものです。
飛行させる時はカーボン製の斜めステー（張り線）をV型に張って水平尾翼とつないでフラッターを防ぎます。実機と同じ構造ですね。

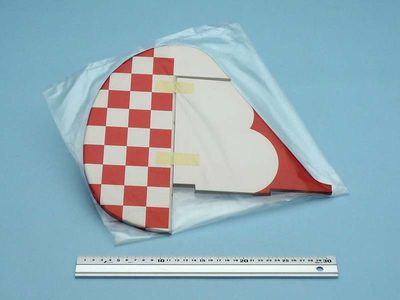

こちらは垂直尾翼。ラダーは赤白のチェッカー模様に仕上げられ、尾部をきりっと引き締めます。

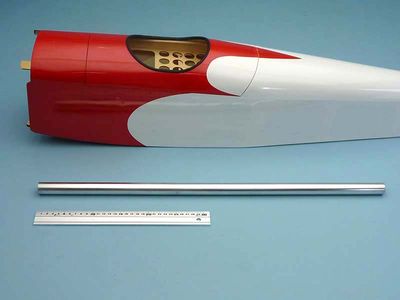

この銀色の棒、これは直径23mm、長さ650mmのアルミパイプ製主翼カンザシです。
主翼の取り付けは、このパイプを胴体に通し、左右から差し込む構造になっています。
ですから、主翼は左右分割して胴体から取り外すことが出来ます。
運搬や保管スペースがネックになる大型機にとっては嬉しいことですね。

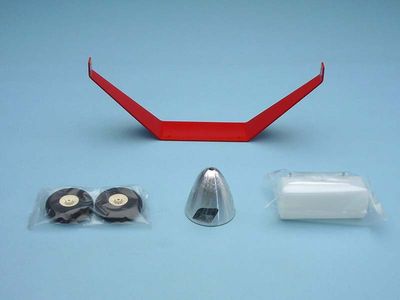

メインギアは赤色に塗装済みのジュラルミン製です。
タイヤは直径75mmの大きいものですが、スポンジ製にして軽量化を図っています。
その右、スピンナーは直径75mmアルミ削り出しスピンナーが奢られています。
また、このスピンナーのバックプレートには推奨エンジンのDLE30を搭載した時に必要となる、4本のプロペラ止めボルト用の穴がすでにあけられています。経験された方はお判りでしょうが、この穴、なかなか位置決めとドリリングが難しいのです。ですからすでにボルト穴があいているのはとても嬉しいことですよね。
右の燃料タンクは、もちろん混合ガソリン燃料専用のものです。

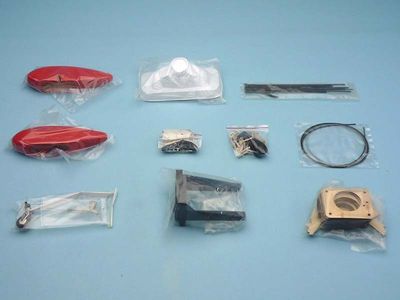

上段左はグラス製のホイルパンツで、赤色塗装済みです。
その右にある白いパーツはパイロット人形、写真では上半身の胴体部分のみですが、頭の部分は同じ袋の中に詰められていますのでどうかご安心を。この人形の素材は白ですから、今回の最初の写真のようにプラモデル用塗料で色を塗って仕上げてください。
最下段左はスケールテールギア（尾脚セット）で、コイルバネでラダーと尾輪を連動させる構造です。
その右はDLE20などの20ｃｃクラスのガソリンエンジンを搭載する際に必要なラジアルマウント。右端はこのマウントを使う際に必要なベニヤ製のスペーサーです。

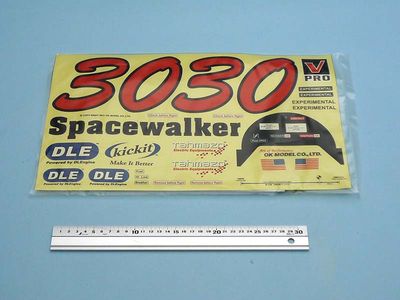

スケール感を盛り上げるのに欠かすことのできないステッカーはご覧のようにずいぶん大きいものです。

ここでちょっと注目していただきたいのが大きな30,30の数字の右下にある計器パネルです。
一般にスケール機と言えば、計器パネルには実機通りの高度計やコンパス、そして回転計や油圧計などのエンジン関係の計器などが並んでいるものですが、この機体の計器板はちょっと変わっています。

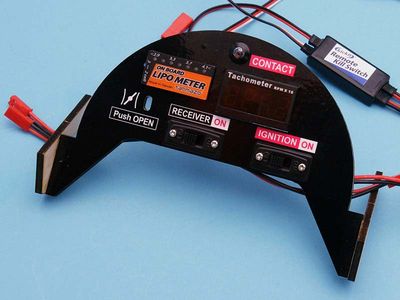

これはV-pro スペースウォーカーの計器パネルの出来上り写真です。（OK模型提供）
ご覧のように、ガソリンエンジン用のアクセサリーであるオンボードタコメーターや電源にリポバッテリーを使った時の必需品オンボードリポメーター、受信機やイグニッション電源のスイッチ、チョーク用リンケージなど、ラジコンとして実際に使用する装置類を一か所にまとめて搭載できるようになっているんですね。
ですから、このモデルを飛行させる時には、このパネルだけでスイッチやチョークレバーを操作、エンジン回転数や電源電圧をチェックできる訳なんですね。
1/4スケールという大きさと、オープンコックピットならではのスイッチへのアクセスの容易さなどをうまく利用した仕組みです。
飛行前の操作からスケールっぽい所作が楽しめる、心憎い演出ですね。

今回ご紹介させて頂いたV-pro スペースウォーカー、ゆったりとスケールフライトを楽しみたいと思っておられる皆さん、そしてガソリンエンジンの経験をお持ちの方はもちろん、初めてガソリンエンジン機や大型機にチャレンジされるかたまで、幅広いモデラーの皆さんにお薦めしたい機体です。





Tahmazoフェスティバルin淡路島レポート

Tahmazoフェスティバルin淡路島に行ってきました。Tahmazo製品の日本での販売や技術サポートを行っているOK模型の行事で、堅苦しい競技会ではなく、みんなでワイワイ楽しく遊ぼうという趣旨のイベントです。

当店では毎年このイベントに出展させていただき、特にトップモデルオリジナル商品のように日頃直接手に取って見ていただく機会の少ない商品を見ていただいています。
今年もたくさんの方に当店ブースにお越しいただき、実際に商品を見て、触れ、またお買い上げを頂きました。
この場をお借りしてお礼を申し上げます。

 それでは当日の会場の様子をご覧ください。

まずはお約束の記念撮影から始まりました。



待機中の皆さん。思い思いのスタイルでくつろいでおられます。背景のヤシの木がリゾート淡路島らしい雰囲気ありますね。



改正航空法の規定に従い駐車、観客エリアは滑走路から３０ｍ離れています。少し遠いですが皆さん、きちんと守っておられました。

それでは、引き続き楽しそうな会場の様子をご覧ください。











JRさんのブースです。

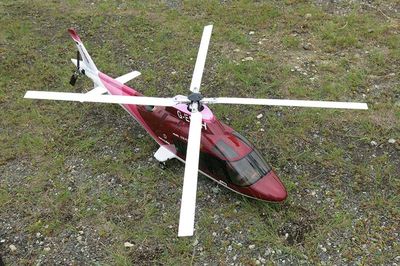

カシオペアさんはヘリでデモフライトです。

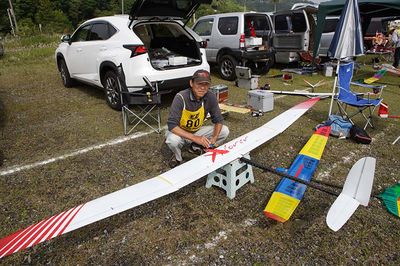

こちらはOK模型の次期新製品、3mクラスモーターグライダー「アンジェリカ」、発売が待ち遠しいですね。

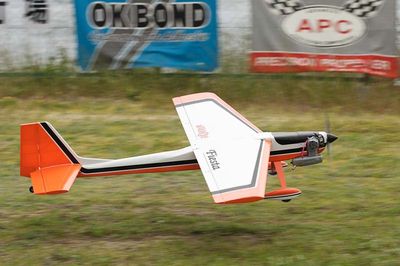

スモークフライトでタイムラリー競技にチャレンジの選手。余裕ですね。







最後は盛りだくさんの賞品を頂いて、皆さんご満悦でした。

いつもどおり和気あいあいとした雰囲気の中、一日を楽しく過ごさせていただきました。

今年参加されなかった皆さん、来年こそぜひ一緒に楽しく一日を過ごしてみませんか。

ところで、ここのところイベントレポートが続きましたが、来週は長らく中断していた箱開けシリーズ「スペースウォーカー　（3）」です。ぜひご覧くださいね。
