トップモデルJapanから、おもしろ新商品が新発売になりました。

「TOPMODEL 棒カッター君」です。
このアイテムは、バルサキット作製時に時折必要になる、3mmX3mmバルサ棒材や1mm厚バルサ等を使用したリブキャップの切り出しを、非常に簡単にできるものです。

私は知らなかったのですが、これは元々、あるバルサキットに含まれていたツールとのこと。
これを紹介していただき、シンプルですが実によくできているツールですので、商品化させていただきました。

非常にニッチなアイテムですが、あったらもの凄く楽に工作が進みますよ。

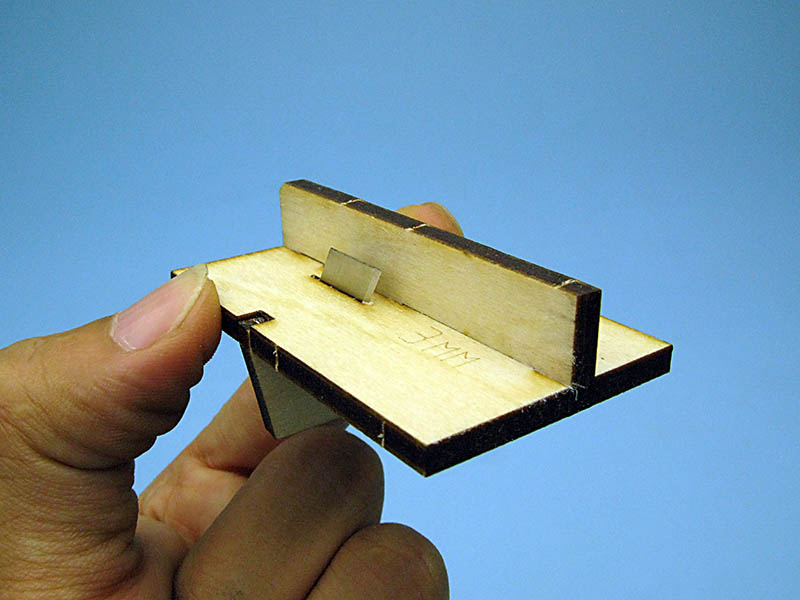

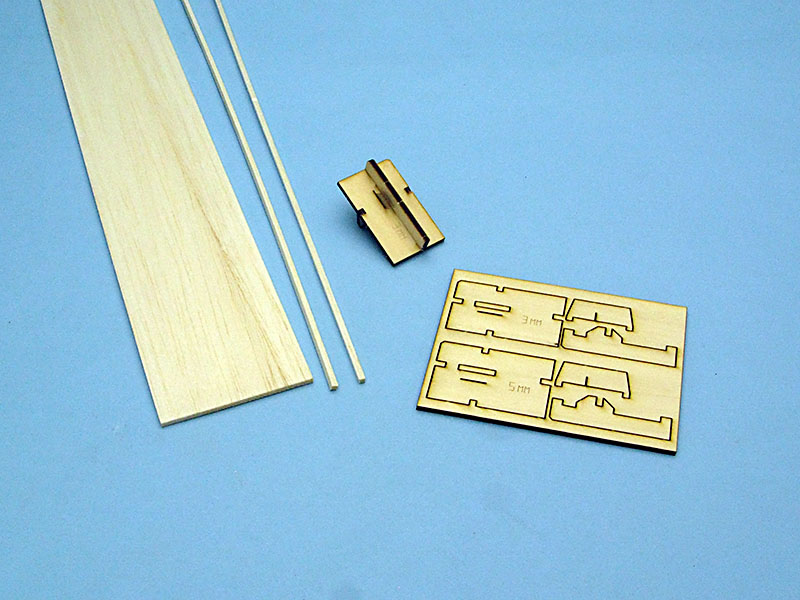

レーザーカットのベニヤのパーツを組み立てて、お手持ちのカッターナイフの刃(60度タイプ)を適当なところで折り、装着して瞬間接着剤で固定します。写真は3mm用です。
使用しない時は、刃を消しゴムやスチロールの端材などで保護しておくといいでしょう。

このように、板の状態のバルサ材にあてがって、シューっと切り出していきます。
どんどんやりたくなってしまうんです。材料の浪費にご注意ください(笑)

実演動画をご用意しました。
ちょっとしたツールですが、定規で切り出すよりも楽で、それなりに綺麗に切り出せます。
刃の切れ味が悪くなったら、ペンチで引き抜いて、新しい刃を入れて瞬間接着剤で固定すればOK。

もしよろしければ、チェックしてみて下さい。きっと、お役に立ちますよ。







スターターに関する、ちょっとした話。

さて今回は、サリバン製スターターについてあるお問い合わせがありましたので、それに関して少しお話をしようと思います。

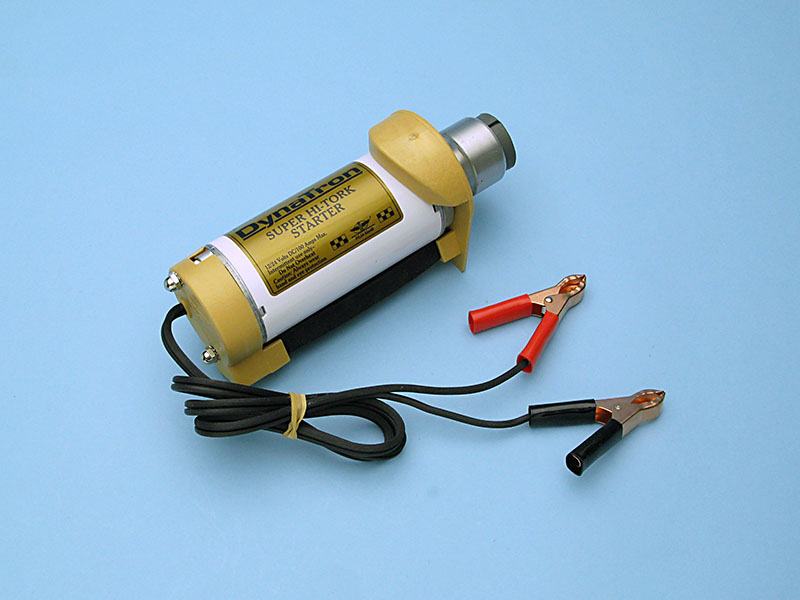

こちらが、お問い合わせいただいたサリバン　ダイナトロンスターターです。コードとワニ口クリップは接続されていませんので、お客様にてはんだ付けを行っていただく必要があります。

そのお問い合わせの内容はというと、

「スターターのコード2本を、それぞれ赤黒どっちのワニ口クリップにはんだ付けしたらいいの？」
というご相談でした。

確かに、どちらのコードをどちらのクリップに接続するという説明はどこにも書いてありません。
ということで、まずは基本的なことからご説明しますね。

スターター本体から伸びている、2本のコード。よく見てみると・・・

片方はコードの被覆にスジがたくさん入っています。
この場合は、左のスジの多いコードが、プラス側に接続する方です。

お手持ちの家電製品などで確認されたら分かるかと思いますが、2本1組になっている電線は、どちらかの線に、メーカー名、型番などの印刷がされていたり、1本スジが入っていたりと、必ず何か特徴があります。

これは直流でも交流でも同じで、特徴がある方が、プラス側(交流で言うところの非接地側)、特徴が無い方がマイナス側(交流では接地側)なんです。

そして、ワニ口クリップの赤と黒ですが、これは世界共通で赤がプラス、黒がマイナス(私はマイナス・クロで、「マイク」と覚えました)です。つまり基本的には、特徴のある方を、赤のクリップに繋ぐのが基本になるんです。

です、が。今回の場合は、スターターです。
模型飛行機のエンジンのスタートに必要なのは、普通、正面から見て左回り(反時計回り)ですが、飛行機以外では時計回りに回したい場合もあるので、セオリー通り特徴のある方を赤(プラス)に繋いでも、欲しい回転方向と逆になる場合があります。

ということで結論は、
基本的には、スジがある方がプラス側なので赤色に繋ぎますが、スターターのモーターの回転方向が希望と逆になっている場合はクリップを反対に付け直すか、バッテリーへの接続を逆にすればOK。
もちろん、逆に繋いだからといって、スターターが壊れてしまうことはありませんので、ご安心ください。

また、過去の記事「ハンダ付け済みスターター！」にもありますが、このスターターのはんだ付け作業は、実は、高出力の半田ごてが無いとかなり難しいものなんです。
その手間が省けるのが、当店オリジナルのサリバン　ダイナトロンスターター 半田付け済み。あらかじめクリップにきっちりはんだ付けされていますので、お手元に届いたらすぐに使えます。はんだ付け料金は加算していませんので、お得です。ぜひ、チェックしてください。

ところで、今年も9月に入り、秋のホビーショーシーズンに入りました。
今月26日から28日までの3日間は、東京ビッグサイトにて第54回全日本模型ホビーショーが開催されます。

もちろん今回も、OK模型ブースにて開催される即売会にトップモデルJapanも合同出店いたします。
当店オリジナルの商品が、お得に手に入るチャンスかも！？
そしてネットショップの方でも、恒例のアレを行いますよ！
お楽しみに・・・。





プロペラドリル治具の使い方

今回は、RL木製プロペラに、DLEエンジンに取り付けるための穴を、Kickit プロペラドリル治具を利用してあける方法をご紹介します。

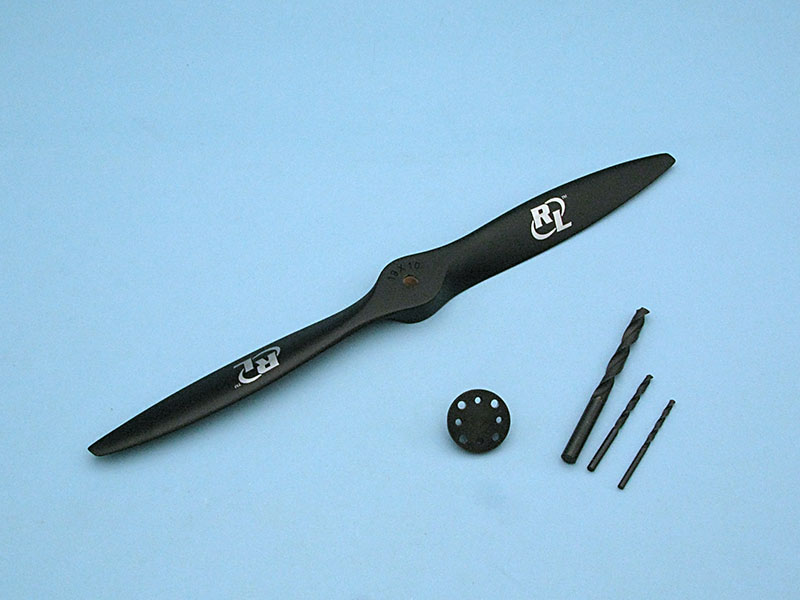

RL木製プロペラ、Kickit プロペラドリル治具と、kickit ドリルビットセット（4・5・10）です。

今回使用するKickit プロペラドリル治具の、簡単な寸法図です。
この治具は、4.1φの穴を26mm間隔、5.1φは30mm間隔であけることができます。
この寸法は、DLEエンジンはもちろん、他社のエンジンでも使えるエンジンが多くありますので、お手持ちのエンジンで使えれば、穴あけ治具は是非こちらを使っていただきたいと思います。

kickit ドリルビットセット（4・5・10）は、プロペラドリル治具で穴あけ加工するのに必要な3本のドリルビット(4.1mm、5.1mm、10.1mm)がセットになっているものです。

ではまず、プロペラドリル治具の中央部分を、プロペラのシャフト穴に差し込みます。入らない場合は、10mmのドリルビットで穴を広げます。

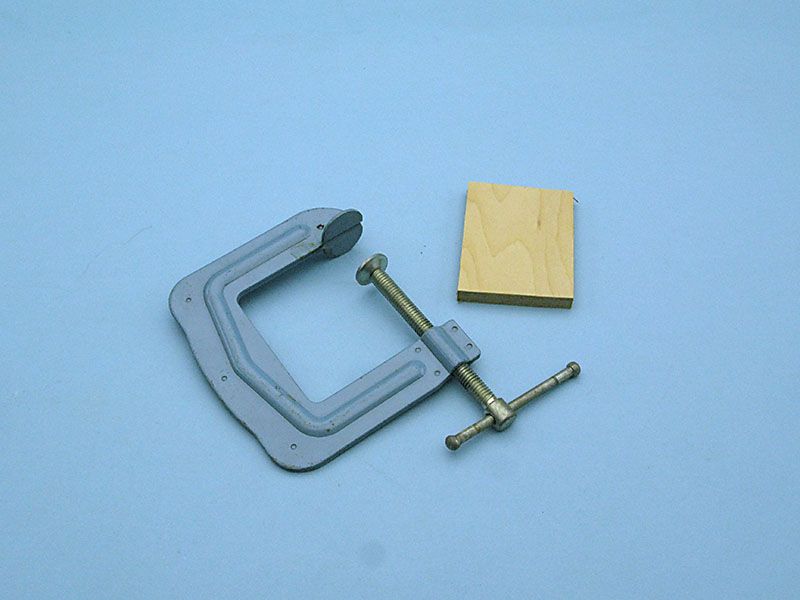

さて、穴あけです。その際にあると便利なのが、これ。C型クランプと、ベニヤ板の切れっ端です。

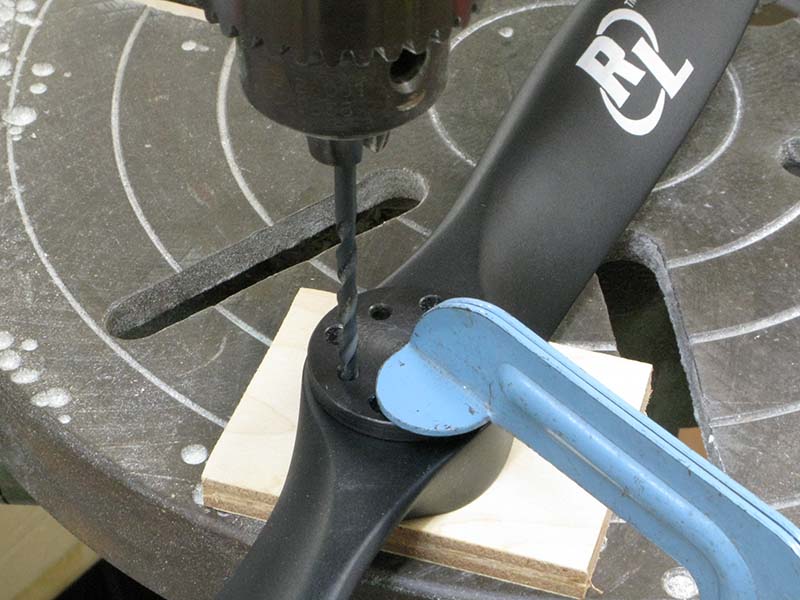

このようにして、ボール盤に固定しておくとズレにくいですし、ベニヤ板をプロペラと台の間に挟むことで穴加工が綺麗に仕上がりますよ。
慎重に穴位置を決めたら、4.1mmまたは5.1mmのドリルビットで、慌てずに少しずつ穴をあけます。下のベニヤまで刃が到達すればOK。

穴が一つあいたら、他の3つをあける前に、あいた1つの穴にビス(4.1mm穴の場合は4mm、5.1mm穴の場合は5mm)を入れて、ズレを防止します。
このビスを入れていないと、穴位置がずれて、プロペラが使い物にならなくなってしまう恐れがあります。

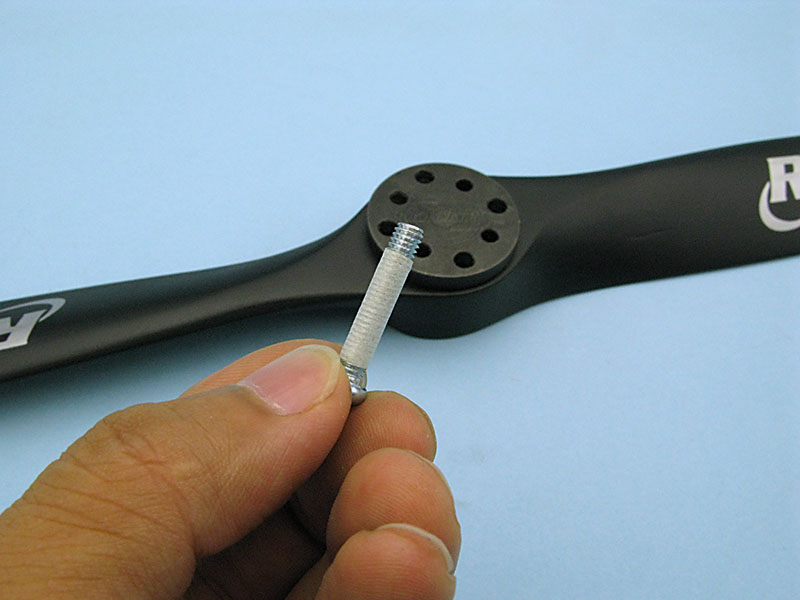

私の場合、ビスにマスキングテープを1周だけ巻いて、治具の微妙なガタつきを防止します。

そうして、先ほどと同じように、きっちり固定して残りの3つをあけていきます。

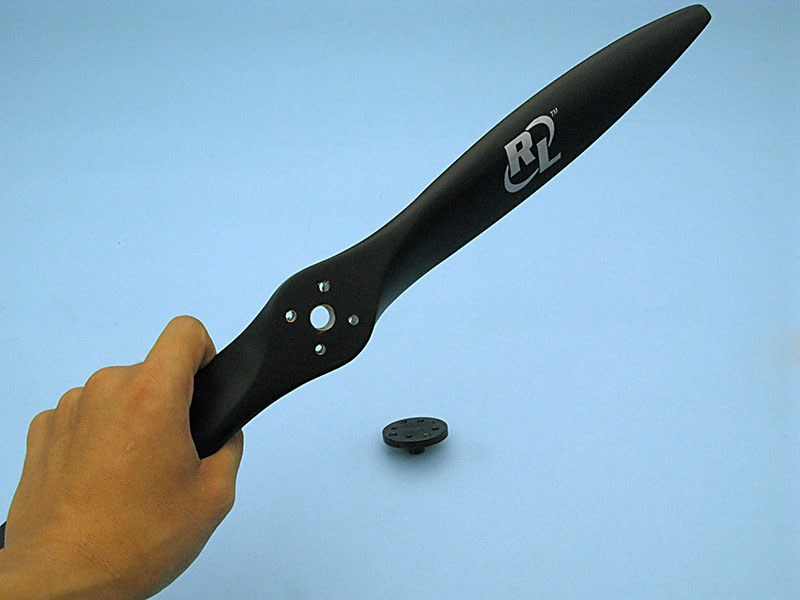

はい、というわけで、綺麗にガソリンエンジン用の穴あけ加工が完了しました。

今回はボール盤での穴あけ加工をしました。しかし、ボール盤をお持ちでない方でもいらっしゃると思います。そんな方でも、このプロペラドリル治具を使用すれば、電動のハンドドリルでも穴あけ加工できるかと思います。
というのも、この治具は、鉄製ではなく、しっかり焼きが入った鋼(はがね)製なんです。
ここが、このドリル治具の最大の特長で、おススメしたい理由なんです。
そのため、安物のドリルビットでは、穴はなかなか広がりません。斜めにドリルが入って行きにくいですし、入ったとしても、ドリルの方が折れてしまいます(経験談)。
つまり、ハンドドリルでも穴が比較的まっすぐにあけやすく、治具も傷みにくい、というわけなんです。

ただ、ハンドドリルで加工する場合、加工中に手が持っていかれたり、手をひねったりする危険性があります。ケガをしないように、少しずつ、慎重に作業を進めるようにしてくださいね。



ここで、お知らせです。
本日より、9/12までの期間限定で、
「RL木製プロペラお試しキャンペーン」を開催いたします。

この期間中、RL木製プロペラをお買い上げいただいたお客様には、
初回に限り、RL木製プロペラを8%引き価格にてご提供致します！(他商品は通常価格です)
何本でも、何種類でも、初回に限り8％引き価格となります。

この機会に、高品質、高性能なRL木製プロペラを是非、お試しください！

 次回は、サリバン製スターターについて、ちょっとした事をお話ししようかと思います。







アイロンソックス、使っていますか？

過去の記事で、

「Type-F、登場。」
「VIPアイロンと、E-アイロン。」
「なぜ、温度調節機能が必要なのか。」

と、詳しくフィルム張り用のアイロンについてご紹介してきました。

今回は、アイロンソックスについて少しお話ししようと思います。

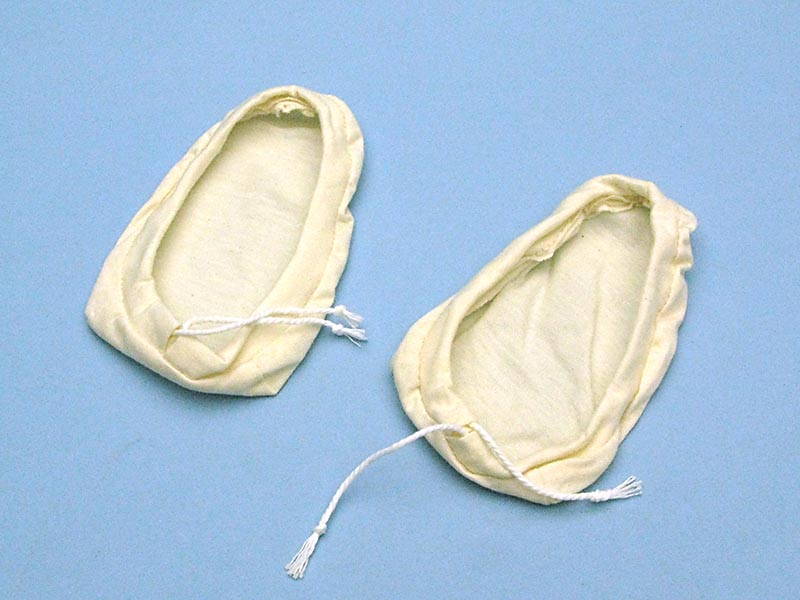

商品は、2個セットで発売中です。
ちなみにOK模型から発売されている模型用アイロンには、必ずアイロンソックスが一つ、同梱されています。

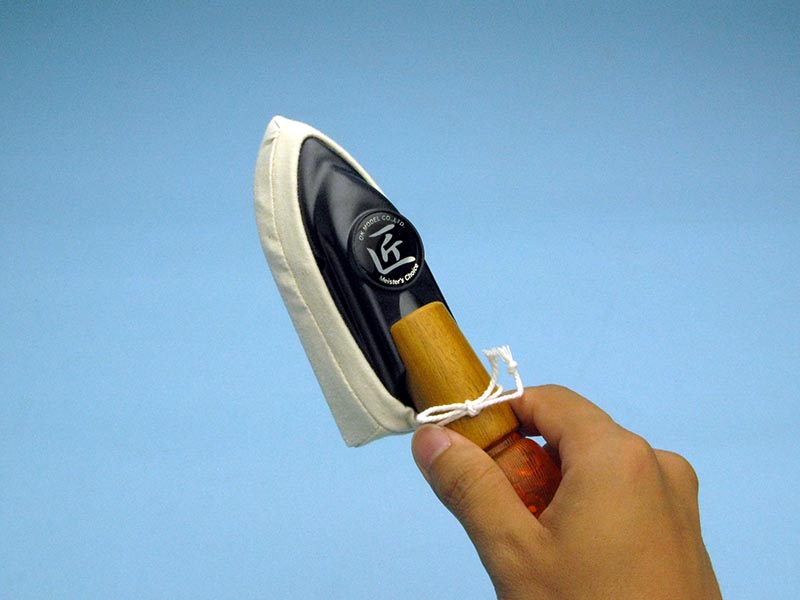

V.I.P.アイロン Type Fに装着するとこんな感じになります。

アイロンソックスを使うことが普通になっている方にとっては当たり前でも、模型用のアイロンを使ったことが無い方、また家庭用のアイロンや手芸用のミニアイロンを使用していた方にとっては、アイロンソックスが大袈裟なものに見えるかもしれません。

そもそも、手芸用アイロンは「しっかりシワを伸ばす、またはクセをつける」のが目的です。
一方模型用は「フィルムや生地に、キズやヘコミを作らずに、フィルムを熱収縮させ、のりを効かせる」ためにあります。
フィルムは、種類によって表面の硬さが異なり、柔らかく、すりキズが付きやすいものもあります。
つまり、模型用は、アイロンシュー表面の硬さや微妙な凹凸をできるだけカバーする必要があるんですね。
またアイロンソックスという布を間に挟むことで、急激に熱が伝わって収縮するのを防ぐ効果もあります。

「それだったら、要らなくなったTシャツなんかをを切って巻きつければいいでしょ？」
という声が聞こえてきそうです。

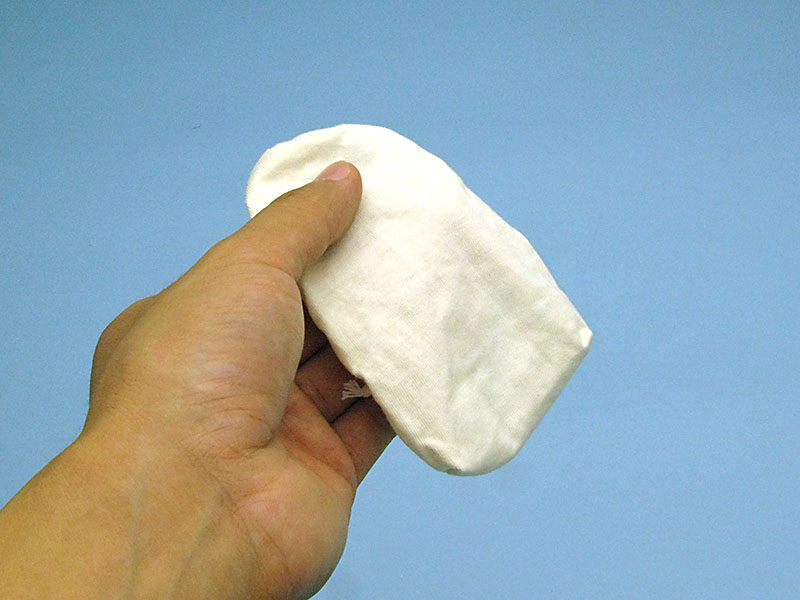

では、なぜ、アイロンソックスがいいのか。その理由は、PILOT アイロン用ソックスの生地にあります。
OK模型さんに話を聞いてみますと、実は、このアイロンソックスの為だけに特別に織った生地が使われているんだそうです。
綿に麻が何割か(企業秘密とのことでした)混紡されていて、熱に強く、穴が空きにくい生地になっているんだとか。
このアイテムの為だけの特注品とは、こだわって作られています。
まさに、模型用アイロン専用のソックスというわけです。

私が実際にアイロンを使うときは、必ずアイロンソックスをつけています。
国内工場で完成機を多数生産してきているOK模型でも、生産時にアイロンを使用する際は必ずアイロンソックスを装着し、また定期的にソックスの交換をしているそうです。

アイロンソックスはもちろん、V.I.P.アイロン Type F、V.I.P.アイロン Type R 、e-アイロン全てに使えます。
消耗品につき、在庫があるうちに、買い溜めしておいてくださいね＾＾







ステッカー用ラミネートフィルム取り扱い開始！

オリジナルのステッカーを作りたかった方に朗報です。

この度、ラミネートフィルムの取り扱いを開始しました！

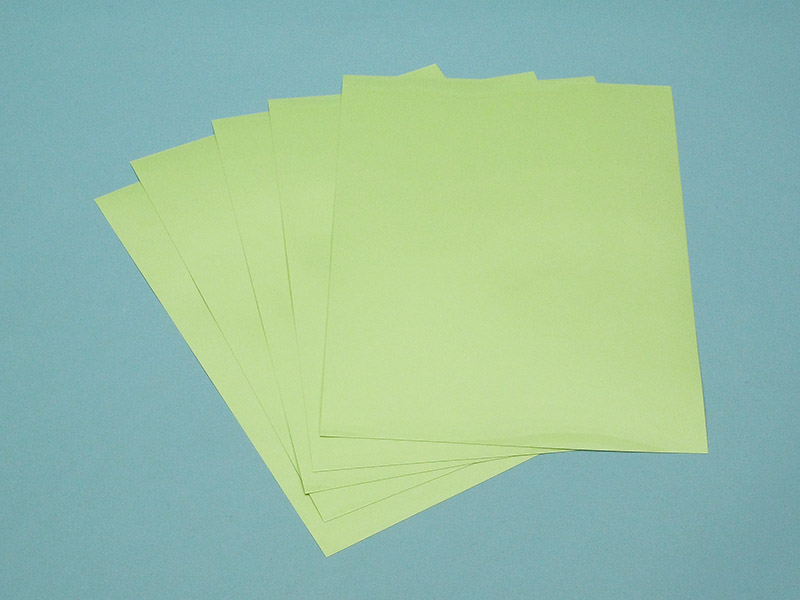

「TOPMODEL ラミネートフィルム 5枚入り」です。
大きさは、A4サイズの印刷物に対応しています。5枚セットになっています。
これでラミネートすることで、印刷面がはがれたり侵されたりすることを防止できます。
また、耐油性もありますので、エンジン機にも使えますよ。





でも、使い方があまりピンとこない方もいらっしゃるかと思います。
ということで今回は、使用方法もご紹介します。

今回は、バルサキット「PILOT ピメンタ 2m」用のステッカーを作ってみましょう。

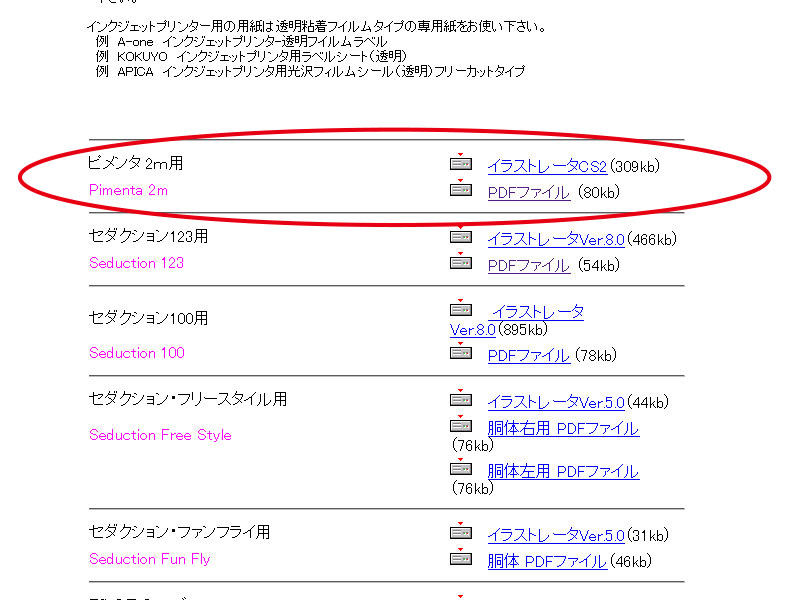

まず、OK模型のHPにて、「サポート」→「ダウンロード」と進んみ、少し下にスクロールすると


ピメンタ2ｍ用というところがあります。(赤丸で囲んだ部分)
イラストレーターなどのドローイングソフトをお持ちの方は、「イラストレータCS2」から、それ以外の方は「PDFファイル」からダウンロードしてください。イラストレーター用のデータですと、色や大きさの変更ができますね。


今回はPDFファイルのデータを選択。
ピメンタ2m用ということで、透明タイプのフリーカットのフィルムラベルにプリントアウトしました。

他にも、下敷き、スキージーが必要です。
特に下敷きは、発砲率の低い硬めのスチロール板がお勧めです。
適度な弾力性が非常に重要なんです。DIYショップなどで購入されてもいいですが、

手に入りにくい方は、新聞1部を利用して下敷きにしてみてもいいかもしれません。

※参考として）カッターマット程度の硬さでは、ちょっと硬過ぎて失敗しやすいです。

もう一つ重要なのが、このスキージーです。これは、フィルムに当たる面がきっちり直線になっている事が絶対条件になります。
ちなみに私が使っているスキージーは、3mm厚のベニヤ板を適当な大きさに切り、フィルムに当たる側の角を落として細かいサンディングペーパーで仕上げてあります。
こうすることで、フィルムを傷つけたりせずに済みます。

では、肝心の加工方法です。動画を作ってみましたので、ご覧ください。


いかがでしょうか。
手順3の説明文が分かりにくいかもしれません・・・。
手順2で裏紙を切り落とした部分を、ステッカーと下敷きにそれぞれ半分ずつ割り振って貼り付けるようなイメージです。

最初は練習が必要かもしれません。
特に動画内の「手順4」は、スキージーを寝かし過ぎず、立て過ぎず、が肝心です。
丁度良い角度で、しっかり力を入れて滑らせなければ、空気が入ったり、シワになったりしてしまいます。

でも、綺麗にできたときはうれしいですよ＾＾
ぜひ、チャレンジしてみて下さい。



さらに今回、OK模型さんにファイルの使用許可を頂いて、
ピメンタ 2mのステッカーの受注生産も始めさせていただきました。
今後随時取り扱い範囲を広げていきますのでお楽しみにお待ちください。
(ただし完全受注生産になりますので、納期は通常より2～3日余分にみて頂きますようお願いします)
よろしければ、ご利用ください。

ショップページはこちらからどうぞ。





ネジ周りに使える接着剤。

前回は、ネジロックについてご紹介をしました。
今回は、ネジロックを使いにくい細いネジや、タッピングビスに使える接着剤や
ちょっとしたテクニックをご紹介しちゃいます。

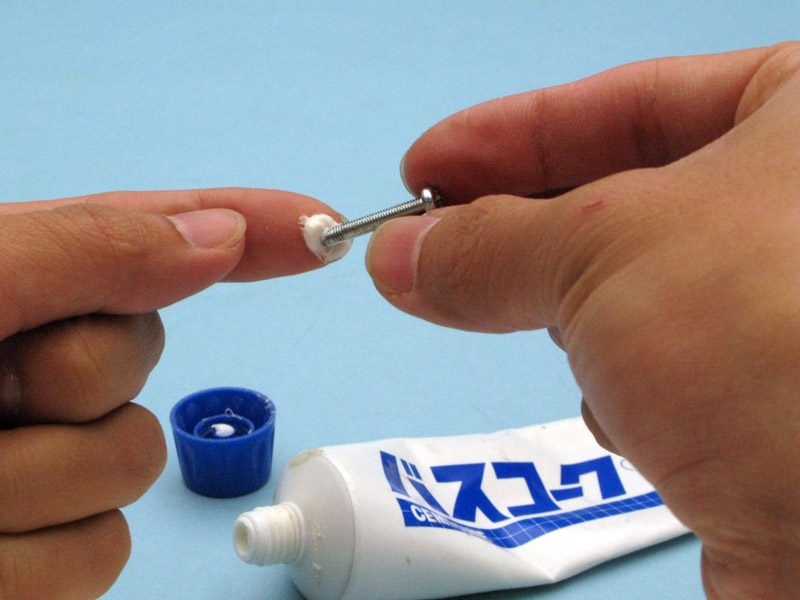

まず、細いネジのゆるみ止めの方法です。これには、ネジロックの代わりに、
バスコークなどのシリコン系充てん剤や木工用ボンドなどが使えます。
木工用ボンドは水を含んでいるので、錆びて外せなくなる鉄ネジには使わないほうがいいでしょうね。

次に、タッピングビスとベニヤやプラスチックの組み合わせに使えるのは、OKボンドです。

例えば、サーボをベニヤ製のサーボベッドに取り付ける際に、穴が崩れてネジが効かなくなったりした場合は、
そのネジ穴にOKボンドを少量流せばネジが効くようになります。

また、例えば主翼を胴体にタッピングで止める際、完璧だったはずが、
よく見ると主翼がすこ～し斜めに付いている時など
「１ミリでいいから穴をずらしたい！」なんていう時(経験談)。

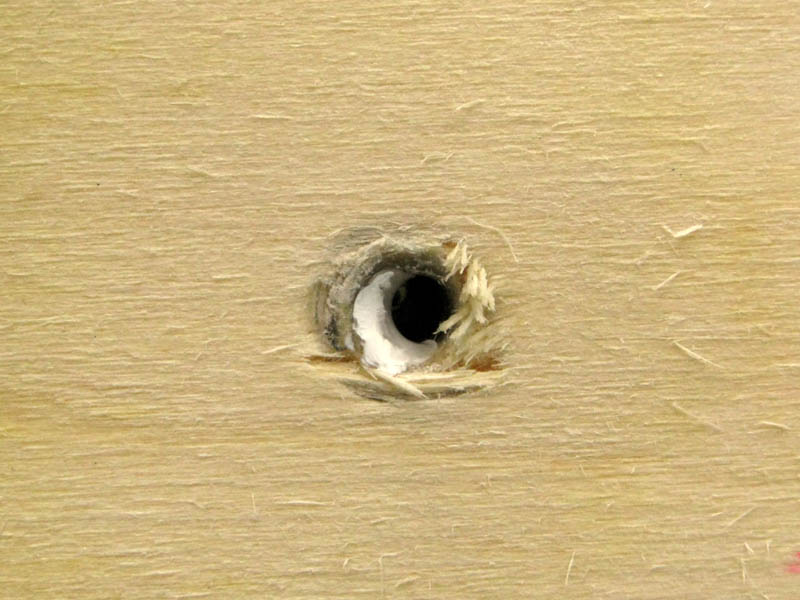

そういう時は、写真のように、「穴をずらしたい方向の逆側」に

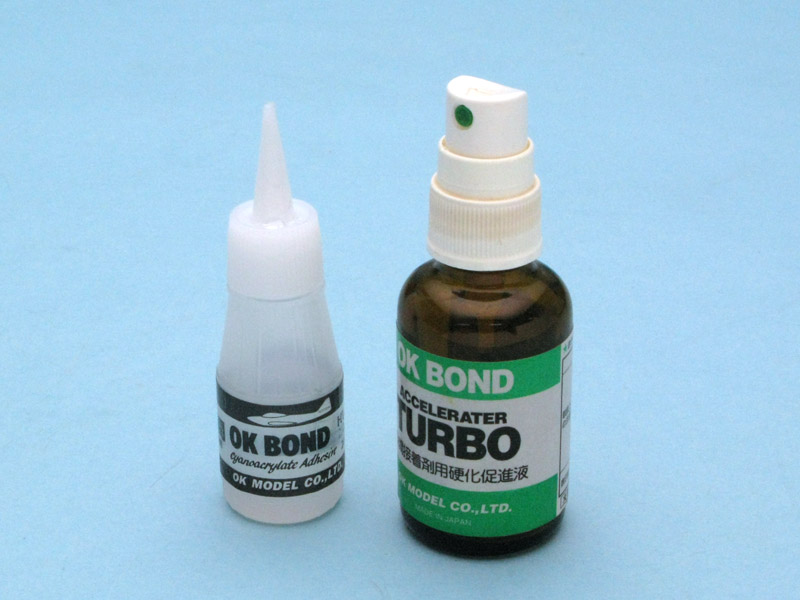

OKボンドHWを少し流し、OKボンドターボで固まらせて壁を作ります。
OKボンドが硬化すると、プラスチックのような、アクリルのような結構硬い物質に変わるので、
それからタッピングビスをねじ込むと、少しだけネジ穴をずらすことができるんです。
こういうテクニックって、知らない人からしてみたら
「なるほど。確かに使える」と感心してしまいますよね。
機会があれば是非、初心者の方に教えてあげて下さい。







ネジロック、使い所とコツ。

ショップで販売中の3M Scotch-Weld TL43J ネジロック(写真右、液は青色)と
3M Scotch-Weld TL72J 高耐熱ネジロック(写真左、液は赤色)。
「ネジのゆるみ止め」であることはなんとなく分かるものの、
使ったことがない方が実際に使うとなると、いろんな疑問が浮かぶのではないでしょうか。

まず、この接着剤は金属イオンに反応し(空気を遮断することで)固まる特殊な接着剤です。
つまり金属と金属の組み合わせにしか使えないんです。
ベニヤやプラスチックにタッピングビスなどをねじ込む時に使用しても、効果はありません。
また溢れ出たネジロックは、空気に触れていますので、固まりません。
金属同士が触れるところできっちり空気を遮断してやる、というのがネジロックの基本的な使い方です。

次に、どこに使うべきなのか。
中強度タイプのTL43は、
ラジコン飛行機で言うなら、カウリングやエンジンを止めるネジ、ホイルロックやスパッツ、引込脚のタイヤ止めのネジなど。
高耐熱タイプは、マフラー固定用のネジ。
というように、場所によって使い分けるのが賢い使い方といえるでしょう。

また、よく聞く失敗談として
「接着力が強すぎて、外そうとしても外れない。ネジが折れてしまった。」というのがあります。
この失敗の原因は、使用したネジロックのタイプ、またネジの太さと、量の3つが挙げられます。

まず、高耐熱タイプは高強度とも書かれていますので、細いネジに使うのは要注意です。
もし、外す必要が生じた場合は、ライターや半田ゴテで高温になるまで熱してやらないと、難しいでしょう。

さらに、高耐熱でないタイプでも、M2やM3といった細いネジに使用してしまうと、
外す際の力でネジに負担がかかり、折れてしまうケースが多々あります。
そんな時も、同じように高温になるまで熱して、ネジロックを柔らかくして外すようにして下さい。

最後に、使用する量は、ごく少量で構わないという点です。

ねじの軸の先方にちょんちょんとつけるだけで、充分効果が出ます。
ネジ軸の全体にべっとり付ける必要は、全くありません。



ところで、実は、ネジロック以外にも、ゆるみ止めに使えるものは結構あるんです。
また、次の機会にそれをご紹介するとしましょう。







混合燃料を作ってみた。

ガソリンと、エアロシェル プラス2 (1qt.入り)で、DLEエンジン用の混合燃料を作ってみました。

オイルって、こんなもんなの？というような、サラっとしたオイルです。

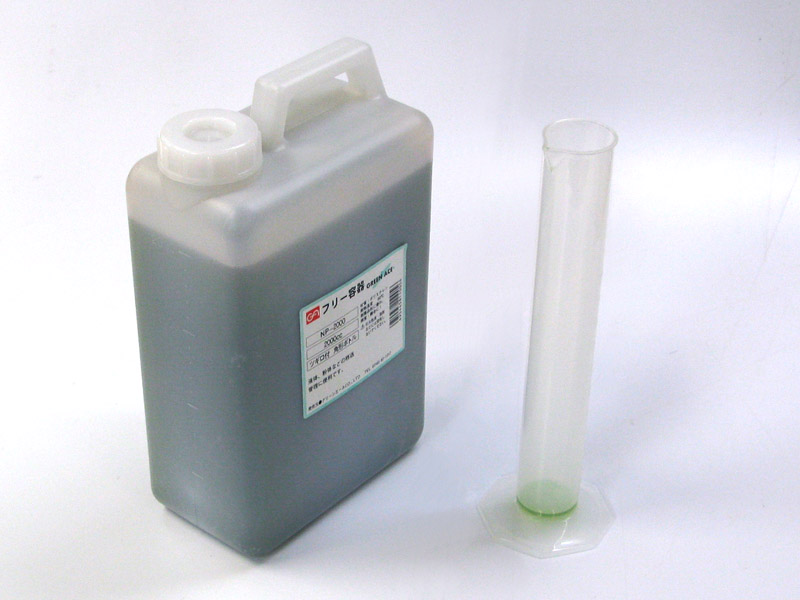

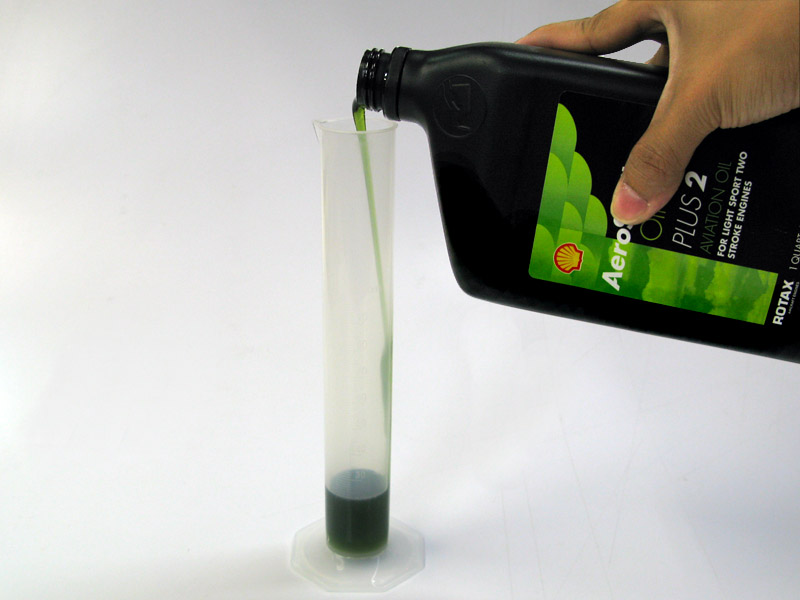

推奨混合比の30:1になるように、Kickit メスシリンダー 100mlできっちり計ります。
今回はガソリン2リットル分を混合燃料にしますので、
オイルは67cc(厳密に言えば66.66ccなので、67ccよりちょっと少なく)用意しました。

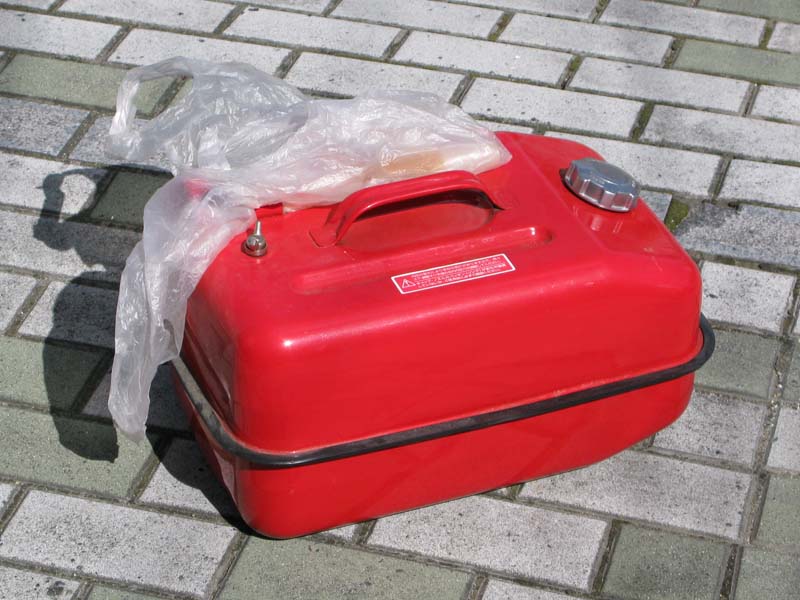

ガソリンは、ガソリンスタンドにこのような携行缶を持参して、買ってきます。
灯油とは違い、ポリタンクを持って行っても、入れてくれませんので注意して下さい。
また、セルフスタンドで自分で入れようとしても、断られます。
必ず、スタンドのスタッフに入れてもらって下さい。

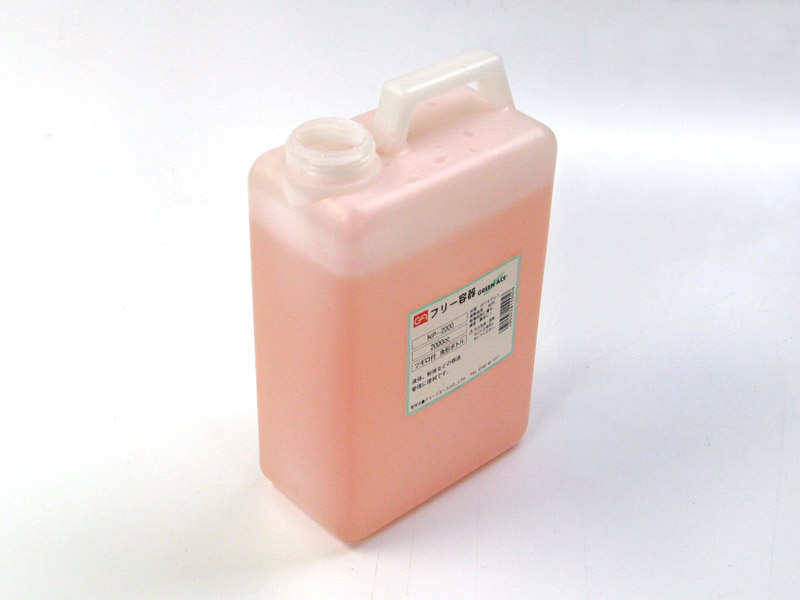

目盛り付きのポリ容器にガソリンを入れます。
金属の容器では容量が確認できませんし、
不純物が混ざっている場合もありますので、一旦中身が見えるポリ容器に移します。
こういうポリ容器には、長時間ガソリンを入れてはおけません。
今回はガソリンの量や不純物を確認するためだけに使いました。
絶対にこういった容器でガソリンや混合燃料を保管するのはやめて下さいね。

計ったオイルを混ぜます。

そして、金属製の缶にすぐに移して保管します。

移し終わったら、必ずこの様に「混合済(ガソリン)」と日付を書いたラベルを貼っておきます。
日付の記入が必要なのは、1ヶ月以上経って酸化が進んだ燃料を使うことを防止するためです。
酸化が進んでしまうと、オイルがゲル化して、エンジンの不調の原因になります。
自作の混合燃料は、できるだけ早く使いきってしまうのがエンジンの為です。
また、作った燃料は、必ずペットやお子さんの手の届かない場所に保管してくださいね。

自分で混合燃料を作れば、市販のものを使うよりも、経済的です。
今回はガソリン2リットル分の混合燃料を作りましたが、
実際には、できる限りその日に飛ばす分を飛行場で作ることをおすすめします。
また、機体に給油する際、燃料フィルター(ホルダー付)やフィルター付おもりを使用することをお忘れなく。

※混合、また保管する場合、燃料の管理は自己責任のもと、厳重に行って下さい。





ty1 2in1 ワイヤーストリッパー

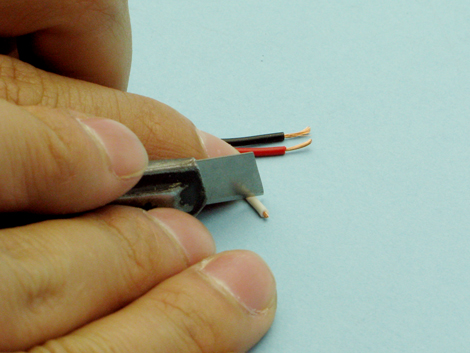

ty1 2in1 ワイヤーストリッパーは、モデラーさんにはうってつけの道具です。

パッと見は、普通のニッパーのようですが、
後側が爪切りのような毛抜きのようなパーツを内蔵した形になっています。

詳しい使い方はこちらをご覧ください。


いかがでしたか？

これがあれば、このシリーズでご紹介した、

こんな作業が不要になるんですね。
もちろん、細めのシリコンコードの皮むきも出来ますので、バッテリーコードのハンダ付け作業にも役立ちます。
よかったら、あなたの工具箱の仲間に入れてあげて下さい＾＾







なぜ、温度調節機能が必要なのか。

前回までは、現在取り扱っているフィルム貼り用アイロンの違いについてご紹介してきました。

VIPアイロンとE-アイロンの大きな違いとして、細かい温度調節機能の有無を挙げましたが、

なぜ、そんな細かい温度調節機能が必要とされているのでしょうか。

一番の理由は、フィルム、または同じフィルムでも色によって収縮温度やノリが効く温度が異なること。

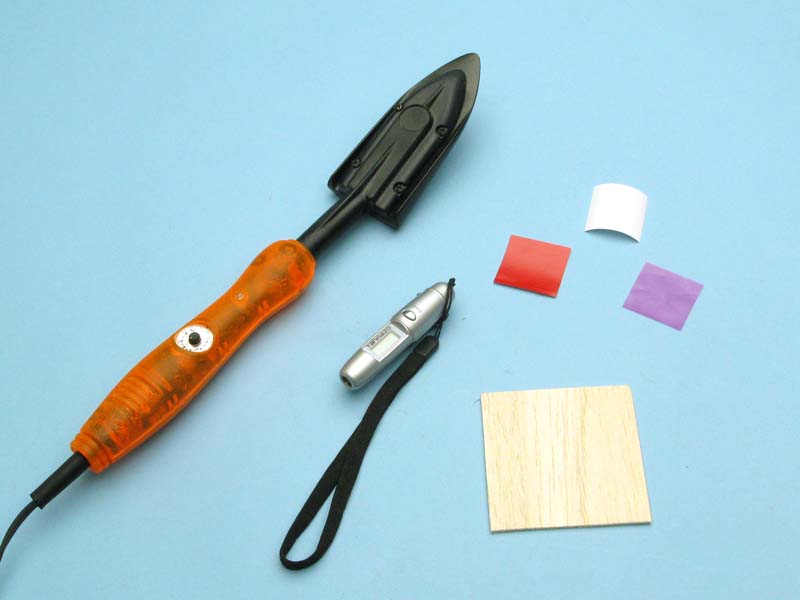

ということで、手元にあった3種類のフィルムで、実際に検証してみました。



今回の検証に使うのは、オラカバの赤、Aフィルム AF26ホワイト、それとEライトフィルム 透明パープルです。

オラカバ(以下O)の収縮温度についていろいろ調べてみると、だいたい150度で縮み始めるようです。

Aフィルム(以下A)とEライトフィルム(以下E)は、メーカーHPによるとそれぞれ色によって温度は多少違うものの、

Aが約150度、Eが約200度とのことでした。

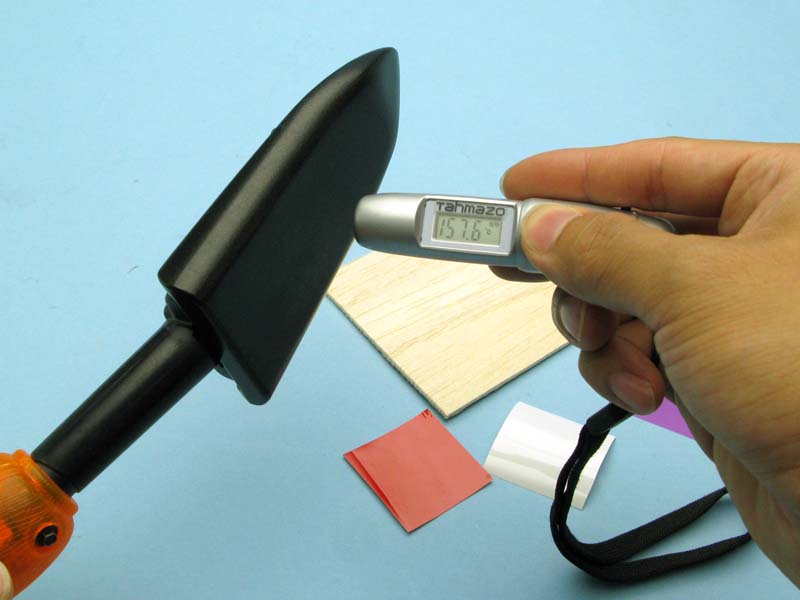

では、アイロンの温度を計りながら、ノリが効き始める温度、収縮し始める温度を調べていきます。

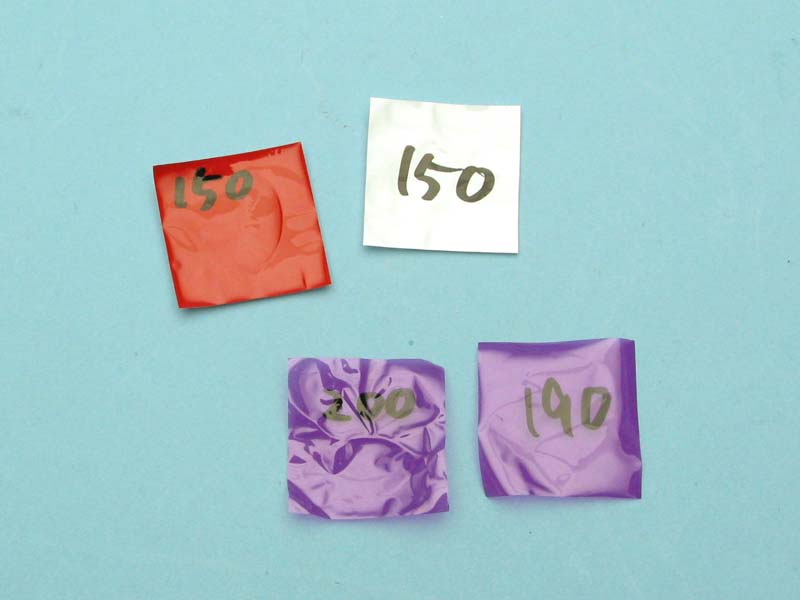

用意したフィルムをそれぞれ同じ大きさに切って、バルサの端材に貼ったり、アイロンの上に乗せてみたりしました。

すぐに剥がれてしまい、実用にはならないものの、ノリが効き始める温度は、Oが約60度、AとEが約80度でした。

それ以降、少しずつ接着力が増していき、150度程度からOとA、Eは190度あたりでようやく縮み始めます。

下調べしたとおりと言えます。

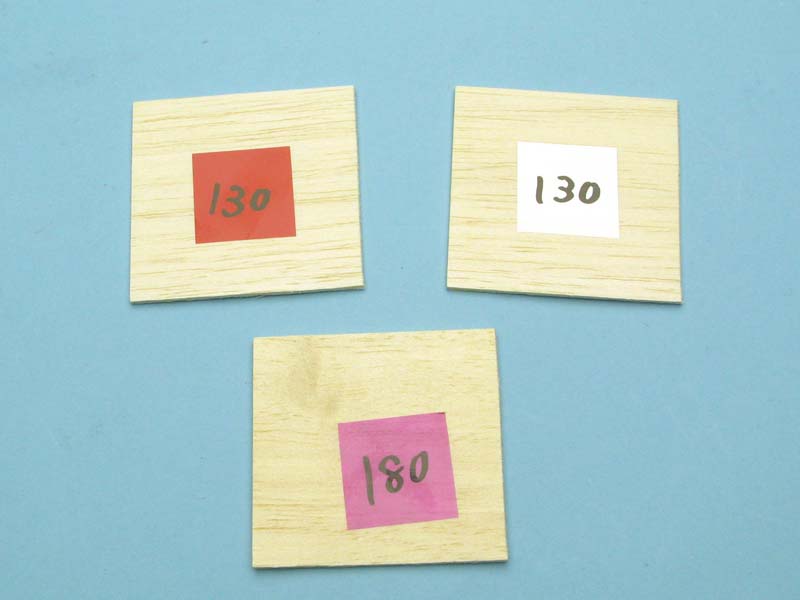

そして、最もノリが効いているなと感じるのが、それぞれの収縮し始める温度よりも10～20度低い、130度(O、A)と180度(E)でした。

つまり、フィルムを収縮させたい場合はOとAで140度以上、Eなら190度以上に設定してアイロンをあて、収縮させたくない場合はOとAで120～130度、Eなら170～180度に設定しておけば収縮しにくいというわけですね。

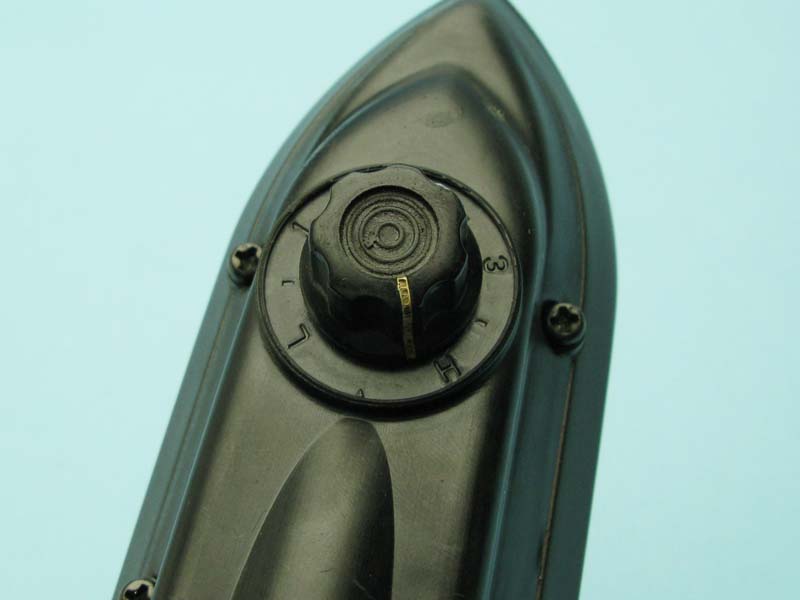

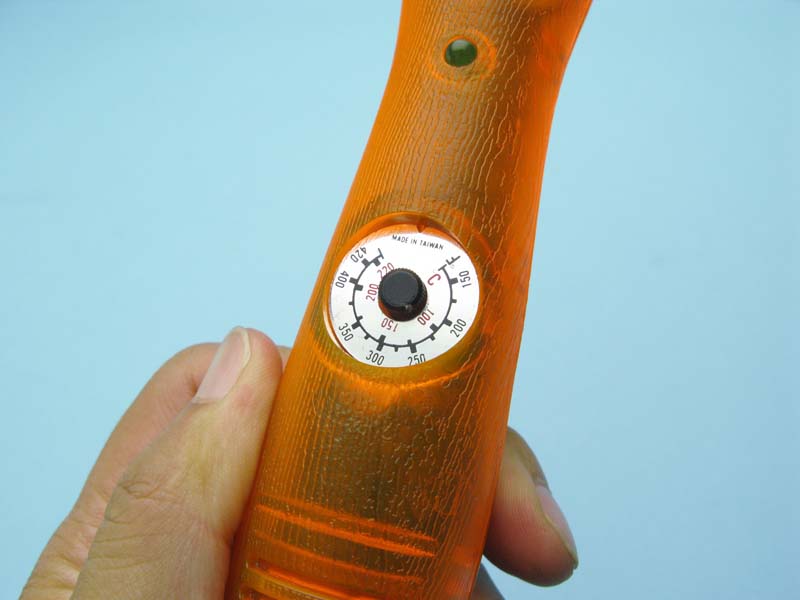

VIPアイロンの場合、およそ目盛りの表示通りの温度になってくれるため、そのような細かい設定も可能です。

しかし、E-アイロンのように細かい温度調節機能がない場合は、温度管理をほぼカンだけでしなければなりません。

平らなシューが好きな私は、以前まではE-アイロンのツマミを一杯に回しておき、Eライトフィルムはそのままで、オラカバなどは、少し湿らせたウエスを用意しておき、高温のアイロンをあてた後すぐにウエスで押さえて温度を下げるようにして作業していました。

それでも時々、主翼の後縁部分など、フィルムが縮みすぎて生地が見えてしまうという失敗を経験しています。

VIPアイロンType-Fを使えば、そんな失敗も格段に少なくなるというわけです。

オススメですよ。
