トップモデル恒例「選べるお年玉プレゼント」本日より開催

トップモデル恒例の「選べるお年玉プレゼント」を本日より開催します！

お年玉プレゼントとは・・・・・
お買い上げ額5,400円（税込、以下同じ）を超えるごとにA～Jの10個の商品から１つ、お好みのプレゼントを選んでいただくキャンペーンです。

例えば10,800円以上お買い上げの方なら、お年玉2つをお選びいただけます。（但し最大3個までとさせて頂きます）もちろん同じものを複数個お選びいただいても結構です。
更にキャンペーン期間中の特典として10,800円以上お買い上げで送料無料！
そのうえ、21,600円以上のご購入で、スタッフ選りすぐりのプレゼントをさせていただきます。

今年は昨年よりパワーアップして、10点ご用意させて頂きました。

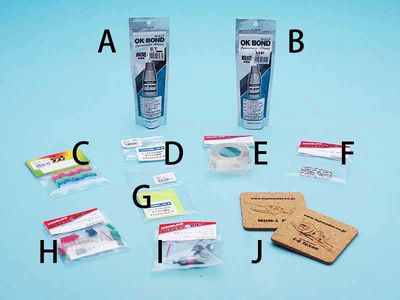

それぞれの商品をさらっとご紹介させていただきますと・・・・

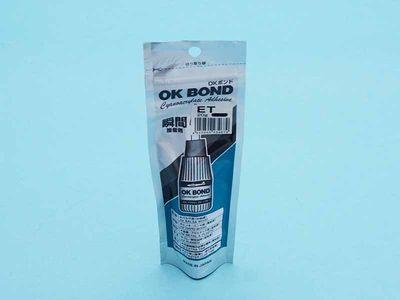

A)　OKボンドET：高粘度2分硬化型の瞬間接着剤。硬化時間を少し長くとりたい場所の接着に重宝します。

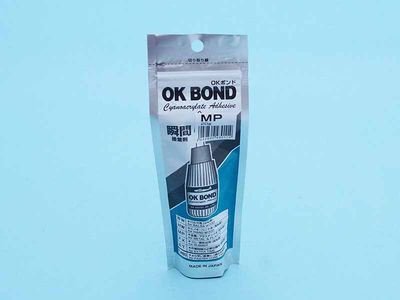

B)　OKボンドMP：低粘度（サラサラタイプ）の万能タイプ。金属、プラスチックからバルサまで、毛管現象を利用して隙間に流し込んで接着するのに最適です。

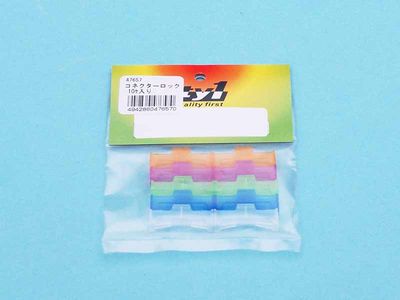

C)　コネクターロック：サーボコードを延長した時に、接続部分の緩みや抜けを防止しる為に使います。コネクタ抜けによるノーコンを防ぐのに有効です。

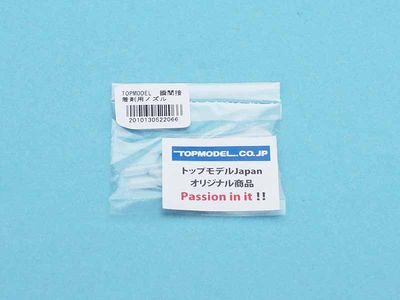

D)　瞬間接着剤用ノズル：OKボンドの先に取り付けるノズル。瞬間接着剤はノズルの中で結構固まるので時々取り替えてやる必要があります。

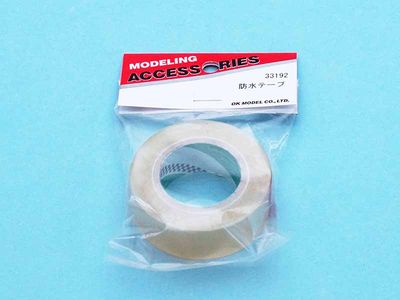

E)　防水テープ：その名のとおり、防水のために使うほか、グライダーのキャノピーを止めるのにも使えます。

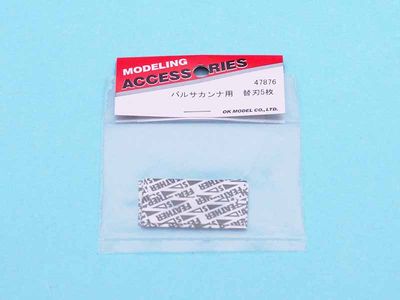

F)　バルサカンナ用替刃：OK模型製バルサカンナ用の替刃です。高品質な日本製です。



G)　収縮チューブ巾56mm：グライダーの翼翼などの狭いスペースにサーボを搭載するのに使います。

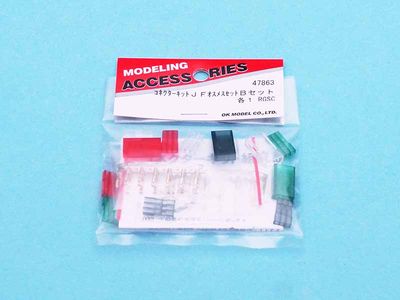

H)　コネクターキット　ＪＦオスメスBセット RGSC各色1個入り：サーボ用延長コードを作るためのコネクター・オスメスセット。プラスチック部分は赤、緑、スモーク、透明の４種。

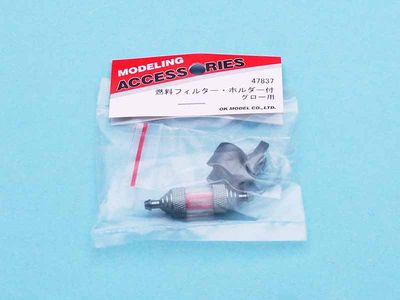

I)　燃料フィルター・グロー用：燃料タンクとエンジンの間に取り付ける燃料フィルター。グロー燃料専用専用タイプです。

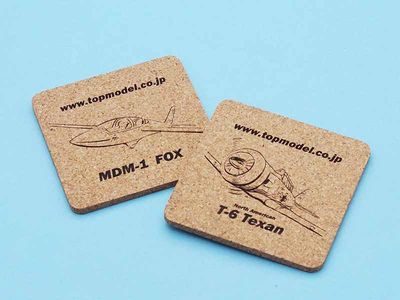

J)　トップモデルジャパンオリジナル　コースター：新製品。厚手のコルク板に実機T-6テキサンとFOXのイメージをレーザーで刻んだもの。飛行機マニアにはたまらない逸品です。

選べるお年玉のご指定は・・・・・
ご注文時に「通信欄」に、このページの商品に付けられたアルファベットまたは商品名をご記入いただければOKです。
※ご指定がない場合は、スタッフが選ばせていただきます。なお、商品は充分ご用意させていただいておりますが、万一品切れとなった場合は他の商品に変更させていただく場合がございます。あしからずご了承下さい。

キャンペーン期間は、2016年1月7日AM10:00までです。
是非、お得なこの機会にお買い物をお楽しみください。


さて、年内のブログ更新は、本日で最後となります。
本年中はTOPMODELブログをご覧頂きますと共にTOPMODEL JAPANに格別のご愛顧を賜り、誠に有難うございました。
どうか来年も引き続き当店をご利用下さいます様、スタッフ一同心よりお願い申し上げます。

クリスマスセール 24日10時まで！

暖冬、暖冬と言いながらやはり12月に入ると関西地方もぐんと冷え込んできました。
この寒さの中、寒風をついてグライダーやスポーツ機を飛ばすのもいいものですが、やはり家の中で春に備えて機体作りを、と思われる方も多いと思います。



特にコツコツと組み立てに時間のかかるキット製作は、お正月を挟んだこの時期に限るとお思いの方も多いんではないでしょうか。

そんな方のために只今開催中のトップモデル・クリスマスセールでは発売されたばかりのラベンダー、今も人気で品薄が続くピメンタ２ｍをはじめ、半完成バルサキット・オリンピアのキットもセール中です。



さらに、キット作りに欠かせないバルサカンナやE-ライトフィルム、スーパーモデルパテ、フィルム貼り用VIPアイロンなど、キットづくりに欠かせないグッズもお買い得価格で取り揃えています。
来春のフライトを見据えて、じっくりとバルサキット作りに取り組まれては如何でしょうか。

なお、このセールは12月24日午前10時までとなっています。
品薄商品が売り切れる前に、ぜひクリスマスセール会場を覗いて見てください。

お知らせ：
トップモデルジャパンでは12月26日土曜日も臨時営業日としてご注文をお受けいたします。
当日午前11時までに確定しましたご注文は当日発送させていただきます。
年内は29日火曜日まで営業致します。ぜひご利用頂きます様お願い致します。

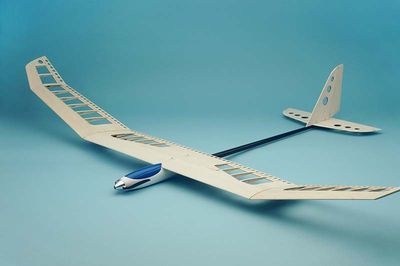

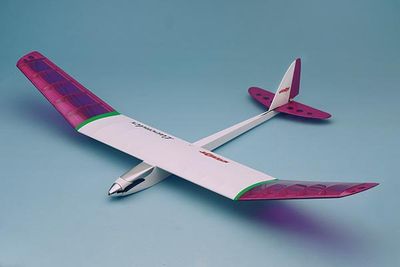

キットレビュー OK模型「ラベンダー」

ラジコン専門誌でも紹介されているOK模型の新作バルサキット・モーターグライダーのラベンダー、品薄という事で希望数が入荷せず、お店に出してもすぐに売り切れてしまう状態が続いていたのですが、ようやく十分な量が入荷しました。

そこで、今回はこのラベンダーのキットを簡単にご紹介させていただく事にしました

OK模型が最近力を入れている、バルサキット組み立て入門者にも取り組みやすい飛行機のシリーズという事で、本当に初めてバルサキットの組み立てに挑戦される方向けの「オリンピア」の次に位置するレベルの機体です。

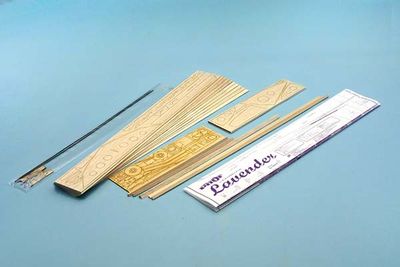

キットの中身はというと、バルサ板やベニヤ板にレーザー加工を施した翼や胴体のパーツがメインで、あとは前縁材やスパー材などの棒材が入っています。
そのほかはピアノ線のリンケージパーツが入っていますが、機体が比較的小型ですので、こじんまりとシンプルにパッケージされています。
もちろん、日本語の組立説明付き原寸大の印刷図面も入っています。最後にご説明しますが、この図面こそがキットの大きな特徴になっているんです。

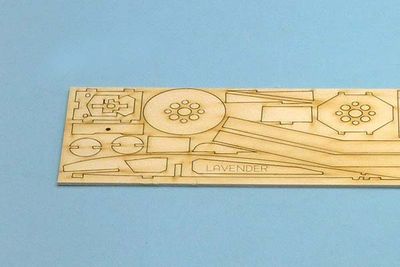

キットの中身ですが、バルサ板やベニヤ板には写真のように精密なレーザー加工がされています。
写真はベニヤパーツですが、ご覧のようにパーツがびっしりと並んでいます。取り外すときに細い部分が折れないように細心の注意を払うのはもちろんですが、その前に部品の記号と番号を正確に書き込んでおくことが大切です。
先にバラバラにしてしまうと、よく似た部品が多いのであとで部品名が判らなくなるという羽目になってしまうので要注意です。

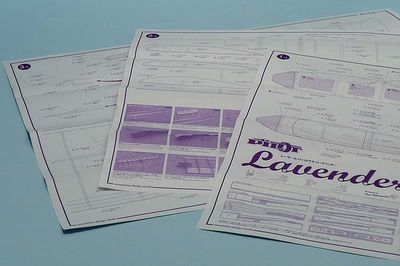

その部品名を記入する時に使うのがこの図面（設計図）です。
ご覧のように、原寸大（実物大）の機体の図面とともに、レーザーカット部品のレイアウト図、そして写真入りの組み立て説明書がびっしりと書き込まれています。

この図面、特に組立説明書の部分は文字が小さくて見るのがツライと思っていたのですが、OK模型が新しい試みとして、組立説明書をホームページからダウンロードできるようにしているのを知りました。

これは画期的な事ですよね。

その場所がこちらです。
PDFファイルになっていますので、ダウンロードしてタブレット端末に表示することが出来ます。ですから、画像や文字を拡大表示することが出来、置き場所を選ばないタブレット端末で説明書を見ながら作業を進めることが出来ます。特によく似た形が多いレーザーカット部品のレイアウト図を拡大してみることが出来るのは助かりますね。

ぜひ一度覗いて見てください。







フライトコントローラー Pixhawk (3)

少し間が空いてしまいましたが、Pixhawkの紹介、その(3)をお送り致します。

前回でトップモデルF450のコントローラー関係パーツ（ハードウェア）をPixhawkに積み替えました。

しかし、それらを実際に活用するにはパソコンを使ってフライトコントローラーの設定をする必要があります。
ここが、DIPスイッチを使って設定をするF450付属のコントローラーとPixhawkの最大の違いです。
それによってGPSやコンパス、ジャイロを使った多彩な機能が使えるようになるわけです。

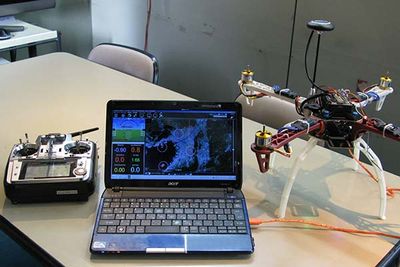

写真のようにパソコンとPixhawkをUSBケーブルで接続します。
そして、当然のことながら設定にはソフトウェアが必要となります。
今回の設定は、よく使われているMissionPlannerというソフトを使用しました。

「よく使われている」って・・・ 　設定ソフトはセットに入っていないの？と思われるでしょう。
実は設定ソフトは当社のセットに入っていないんです。

というのはPixhawkの設定プログラムはオープンソースと言って、プログラムの元が公開されており、誰でも自由にそれを使用したり変更することが出来るのが特徴なんです。

つまり、このフライトコントローラーを使用する場合は自分でプログラムを作るのが前提で、さもなくばネット上で公開されているプログラムの一つ選んで流用することになります。
後者の場合、これらのソフトは原則としてフリーウェアですから、ソフトウェアの不具合等の補償は無く、使われる方の自己責任となります。

ですから、当社でもお客様が使われる設定プログラムに起因する損害の補償や技術サポートは出来無いことをご承知おきください。

前置きが長くなりましたが、設定プロセス画面の一例をご紹介しましょう。
MissionPlannerの表示画面は英語ですので、ある程度の英語力は必要になります。

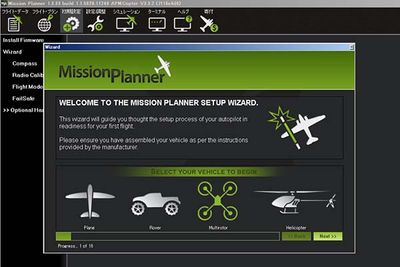

まずはインターネットからMissionPlannerをダウンロード、インストール後に起動したときのスタート画面です。
もちろん、モデルはMULTICOPTERを選択しています。
設定項目は多岐にわたりますが、使用するソフトによって差があります。

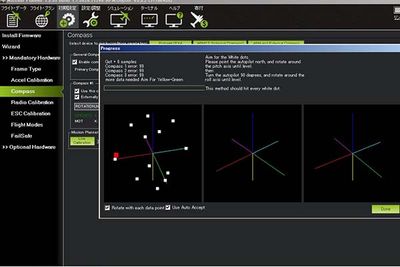

こちらはコンパスのキャリブレーション画面です。白い点が無くなればキャリブレーション完了です。

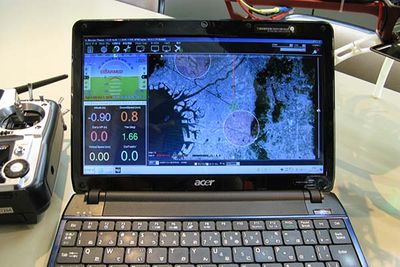

GPSの画面です。自分の位置や傾きが表示されます。

このほかジャイロの設定などもありますが、写真のようにパソコンを使うので、直感的にわかりやすく設定できます。

設定が終ればフライトに入りますが、F450 である程度操縦できるようになっているかたで、設定さえきちんと出来ておればあっけないほど簡単に浮き上がります。（私はもろもろの知識を勉強して設定できるまでに1か月ほどかかりましたが・・・）

ここでニュースです。

このフライトコントローラーPixhawkをトップモデルジャパンで販売することが決定、ショップに出品しました。
マルチコプターのカテゴリーに商品群を揃えていますので、興味のあるかたは是非覗いて見てください。

当社が販売するPixhawk関連商品には一切説明書がついていないのでかなりのスキルと知識が必要となりますが、F450を更に進化させたいマニアの方には比較的リーズナブルな価格で手に入れることが出来るトップモデルのPixhawkをお薦めします。

晩秋の古都、東福寺の紅葉狩り

月日が経つのは早いもので、あっという間に12月ですね。

ところで、毎年11月中旬から12月上旬にかけて京都は各地からの観光客で最高にあふれかえる時期です。
お目当てはあちこちにある観光名所の紅葉ですが、地元関西でも京都は格別な場所で、たくさんの方がこの時期、京都に出かけます。

昨日、大阪人の私ですが混雑覚悟で紅葉狩りと洒落てみました。
目的地は京都東山界隈の有名な東福寺。

初めての訪問という事で道が判らないかと心配しましたが、杞憂に終わりました。
とにかく、最寄り駅の京阪電車東福寺駅の改札口を出たところから人、人、人。その中に混じって歩いていると自然に目的地に到着してしまいました（笑

混雑覚悟の上でしたが、やっぱり門前はこの通り、長蛇の列です。
先が思いやられる。



ようやく境内に。
ここ東福寺を訪れる皆さんのお目当ては「通天橋」です。
中央上部に見える屋根の部分、普通の建物のように見えますが、これが橋なんです。
写真は下から見上げたところですが、本来は橋の上からこちらを向いて、眼下一面に広がる見事な紅葉を愛でるわけです。
余りの混雑で、橋上で写真を撮るどころか立ち止まる事もままならない状態で、上から見た写真はございません（謝



通天橋の混雑を抜けて境内を散策、今年は天候の加減で紅葉があまり見事ではないとのことでしたが、それでも綺麗な紅葉を堪能させていただきました。



存分に目の保養をさせていただいて東福寺を後にし、川端通を上がった（北行して）祇園四条駅近くの八起庵高島屋店で昼食を。本店のメニューには無いという親子丼を賞味して〆としました。

さて、何やかやで2回延期となったPIXHAWKのレポート、来週はセッティング編をお届けします。









収縮チューブでサーボを搭載する方法

急に季節が進んでいきなり冬に入ったような感じですが、皆さんいかがお過ごしでしょうか。
そのせいか、このところ天候不順が続き、連載中のPIXHAWKのフライトテストも思うように進んでいません。
そこで、今週はちょっと趣をかえてグライダーネタで行ってみようと思います。



さて、皆さんはグライダーの薄い翼にサーボを搭載するのにどのような方法をとられていますでしょうか。
写真のように薄く窮屈なスペースにエルロンサーボやフラップサーボを、比較的簡単に横積み（平らに積む）するにはどうすれば良いかというのが今日のテーマです。



そこでご紹介するのが当店オリジナル商品のサーボ取付収縮チューブを使う方法です。

なお、この方法では一旦取り付けたサーボを付け替えるというのはなかなか面倒ですので、作業の前にはサーボが正常に動くか、作業前に必ず動作チェックをしておいてください。
それと、サーボのコントロールホーンは、ほとんどの場合は作業後に取り付けたり取り外したりたり出来ませんので、事前にリンケージをきっちりと行い、仮付けをしてエルロンなど動翼の動作巾のチェックをきちんとしておく必要があります。

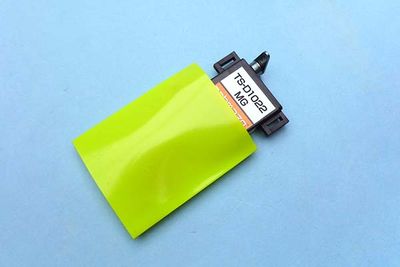

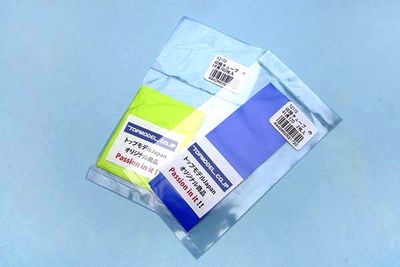

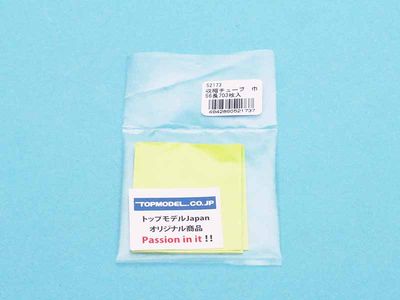

さて、このサーボ取付収縮チューブですが、上写真左の黄緑色の「TOPMODEL サーボ取付収縮チューブ　幅56mm長70mm 3枚入」と右側、ブルーの「TOPMODEL サーボ取付収縮チューブ　幅41mm長120mm 2枚入」があります。

まず、こちらの「TOPMODEL サーボ取付収縮チューブ　幅56mm長70mm 3枚入」は折径（折りたたんだ時の横幅）が56mmです。当店で取り扱っているウイングサーボTahmazo TS-D1022MGを入れてみるとすんなりとうまく収まりました。もちろんTahmazo TS-D1016MGもほぼ同じサイズですから問題なく使えます。

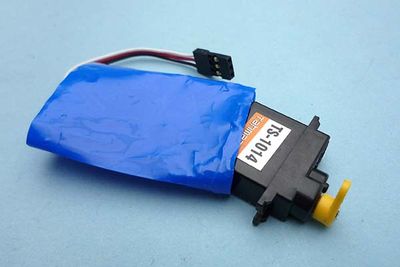

一方、こちらは「TOPMODEL サーボ取付収縮チューブ　幅41mm長120mm 2枚入」にTahmazo TS-1014を組み合わせてみました。
Tahmazo TS-1014はウイングサーボに代わって中、小型機のエルロンによく使われているサーボです。こっちのほうは、上のようにすんなりとは入りませんでした。測ってみるとTahmazo TS-1014は外周84mm（「耳」も含む）で、チューブの外周は82mm（折径41mmの倍）です。
計算通りですとチューブの外周が2mm不足する勘定ですがグライダーマニアの多くはサーボの「耳」を取って使われるので、その方法なら全く問題無いのですが・・・。



でも、そこを何とか「耳」をつけたままで、ということでやってみたら、入りましたよ。
一つ上の写真の感じで、サーボを少し斜めにしてサーボの下側（写真では左側）から、両方の耳にチューブが被さるようにダマしダマし被せます。フィルムは少しは伸びますので、そのあたりを加減しながら入れていきます。
まあ、とにかくピッチぴちですけどね。
両耳にチューブが被さったなら、残りのチューブをサーボホーンの下あたりまで被せます。下側はサーボより10mmぐらい大きめに残して余分を切り取ります。



次にチューブをヒートガンかドライヤで収縮させます。
あまりしつこくやるとチューブが破れたりサーボのケースが熱で変形したりしますので、慎重に、様子を見ながら収縮させます。

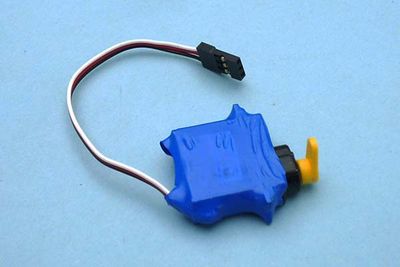

写真ではまだ少しシワが残っていますが、これくらいは全く問題ありません。



これを翼に固定するのですが、私は写真の接着剤を使っています。
瞬間接着剤でもよさそうなものですが、翼上面の裏側はまっ平らではありませんのでサーボと翼のプランクを密着させることが出来ません。
そこでこの接着剤を、サーボ（チューブ）の中央付近に少し盛り上げるように塗り、翼の中に入れます。
今回使用した接着剤はすぐに固まりませんので、正しく位置決めをした後でチューブが翼の裏面に接触している部分、数カ所に瞬間接着剤をチョン、チョンと流し込んで固定します。

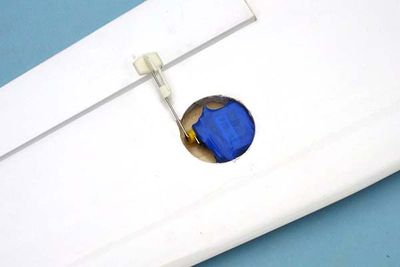

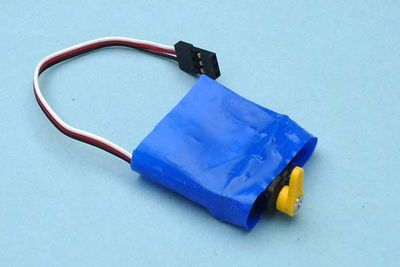

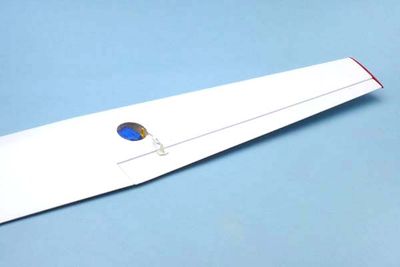

取付の終わったところです。
翼の中にコンパクトに収まりました。

ところで、万が一、取り付けたサーボが故障したときはどうするんですかって？
その時は見えている部分のフィルムを切り開いてサーボを取り出します。翼の中に残ったフィルムはサーボの平面型に合わせて残しておきます。そのあとで、これまでと同じようにチューブを被せたサーボを元の位置に置き、こんどは瞬間接着剤で接着します。
最初に取り付けたときよりフィルムの厚みだけ翼の下面に近づいてきますが、普通はこれぐらいは問題ないはずですよね。











フライトコントローラー Pixhawk (2)

さて、前回ご紹介しました新しいフライトコントローラーPixhawk、正確にはPixhawk2.4.6　32bitフライトコントローラーという名前なんですが、これを搭載するプラットフォームは、今年2月17日から４回にわたって当ブログで紹介しましたTOPMODELオリジナルクワッドコプターF450を使用します。

さて、このTOPMODELオリジナルクワッドコプターF450は、費用をかけずに、とにかくシンプルにマルチコプター楽しみたいというマニア向けに、GPSや高度計などの機能を省くことで、設定はシンプルに、そして費用は出来るだけ抑えるというコンセプトの機体です。
したがって、基本的な設定はパソコンを使わずコントローラーのDIPスイッチでできるようになっていましたが、その分設定できる内容や機能にも制約がありました。



こちらが以前ご紹介させていただいたF450です。
今回は、写真のフライトコントローラーをPixhawkに入れ替えるわけです。
また飛行時にテレメトリーシステムを利用してパワーユニットに流れる電流を計測するためのパワーモジュール（JR製）も搭載していましたが、これもPixhawkのパワーモジュール（オプション）に置き換えます。

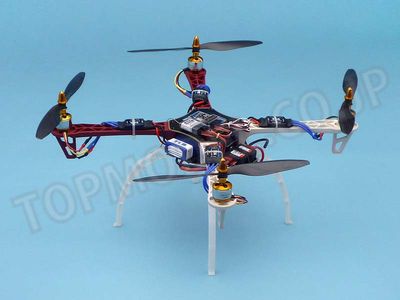

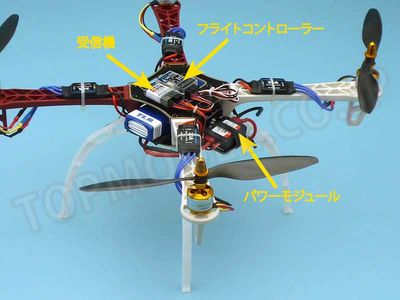

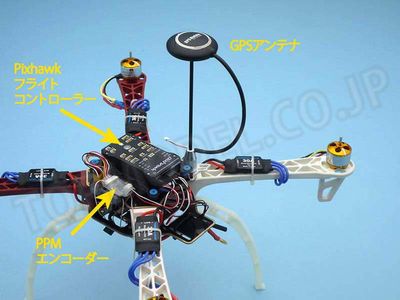

さて、これがフライトコントローラーを入れ替えた後の外観です。
但し判り易くするためにスイッチやLED表示装置、ブザーなどは取り外してあります。
もちろんモーター、スピードコントローラーなどは以前のままですが、今回、受信機はFutaba製に交換しました。

まず、メインのフライトコントローラーPixhawkですが、多機能化した分、大きくなっています。
またフレームには直接粘着テープで止めるのではなく、付属品のクッション付きアンチバイブレーションボードに乗せてあります。

次にオプションのGPSアンテナ。GPSを使う事でゴーホーム機能などが使用できるようになります。
また、Pixhawkは本体内に高度計も装備していますので、ゴーホーム以外にもいろいろな機能を使う事が出来るようになるはずです。

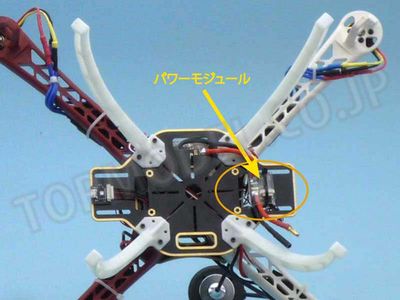

裏面の様子です。以前はJR製の電流測定センサーを搭載していましたが、今回はPixhawk用の電流測定機能を持ったパワーモジュール（オプション）を搭載しています。オレンジの円の中に見えるように非常に薄く小さいものです。

ご覧のようにフレームにはほとんど手を加えることなく、フライトコントローラーと関連パーツの取付は終了しました。



次回は実際の設定の様子などをご紹介させていただきます。

フライトコントローラー Pixhawk (1)

話題のマルチコプター、当店ではTOPMODEL　F450を販売中ですが、次期商品としてフライトコントローラーPixhawｋの販売を企画中で、現在テストを進めています。
今回はテストレポートの前段として、商品構成をご紹介させていただきます。
なお、今後のテスト結果によっては商品の内容や構成パーツに変更が出る可能性がある事をお断りしておきます。

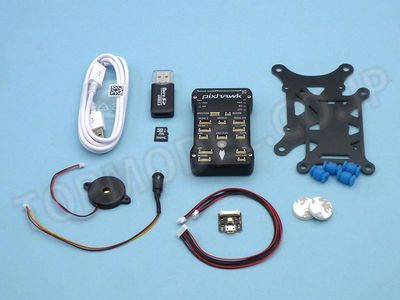

まず、Pixhawkフライトコントローラー基本ユニット（GPSユニット無し）です。

USBケーブル、USBメモリ、フライトコントローラー、アンチバイブレーションボード、ブザー、LED、USBアダプタユニットで構成されています。

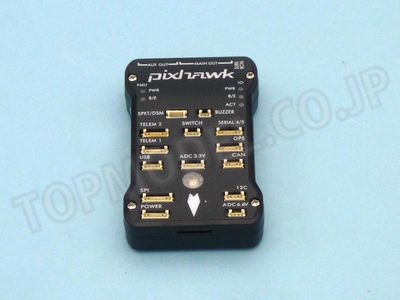

Ｐｉｘｈａｗｋ2.4.6　32bitフライトコントローラー。

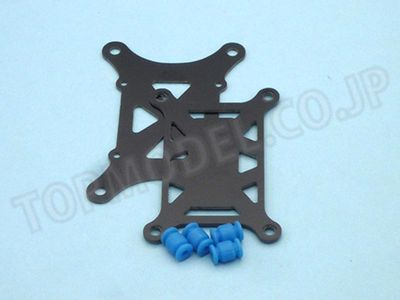

アンチバイブレーションボード。カーボン製のプレートに青い緩衝材がつきます。

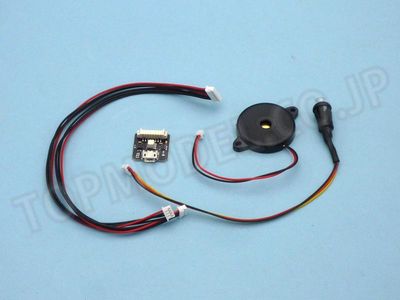

USBアダプタユニット＆LED、ブザー、スイッチ。



これから先はオプションパーツとなる予定です。
まず、Ublox M8N  GPSコンパスモジュール。

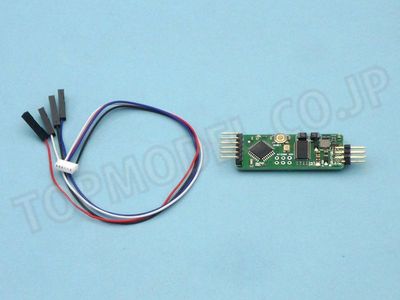

minimOSD。

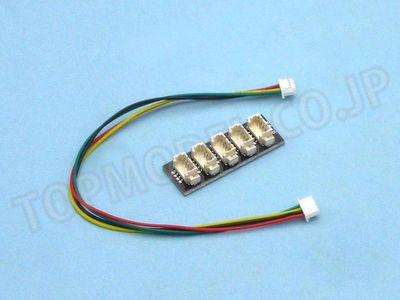

 I2Cハブ。

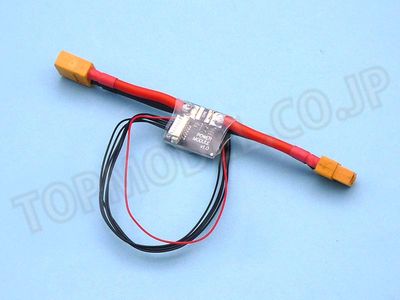

Pixhawk用パワーモジュール。動力用バッテリーに流れる電流を測定します。

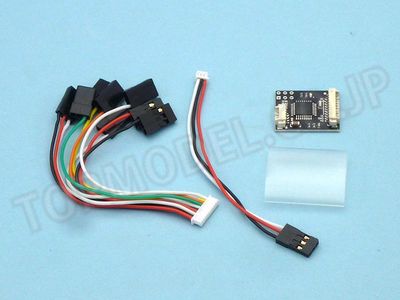

PPMエンコーダーです。

以上、初回という事で簡単にパーツの説明をさせていただきました。
次回以降で実際の取付や設定の模様をご紹介させていただきます。







意外な結末！燃料ポンプ比較テスト

kickitブランドから発売されている電動燃料ポンプと充電式燃料ポンプのご紹介は以前、このコーナーでさせていただきましたが、実際に使ってみたらどうなのよ？というお問い合わせが何人かの方からいただきました。

そこで、上の2機種とこれらより先に発売されて今も根強い人気のある手動式のkickitハンド燃料ポンプの、給油能力テストをしてみる事にしました。



まずは電動式です。

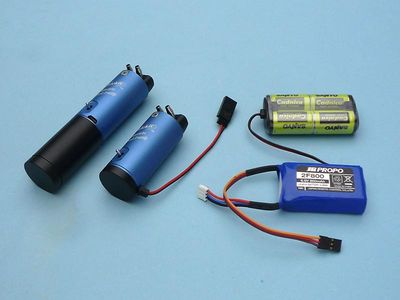

一番左が充電式電動燃料ポンプ、その右が外部電源が必要な電動燃料ポンプです。
右端は今回電源としたトップモデルオリジナル受信機用ニッカドバッテリー4.8V500mAhとJRさんの受信機用LiFeバッテリー２セル6.6V800mAhです。
ちなみに充電式電動燃料ポンプの内蔵リチウム電池は１セル3.3V2500mAhです。

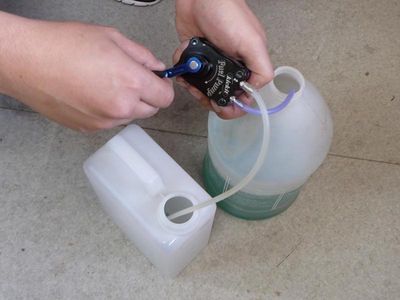

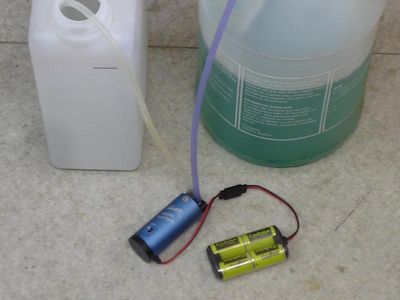

で、実際のテストはこんな風に行います。
右側の容器から左の2リットルポリタンクにグロー燃料を移してその時間を計ります。
気温は少し肌寒い22°でした。
燃料タンク2Lのラジコン機はそう多くないと思いますが、ここはテストという事で、時間のかかるのを承知でやってみました。



このように2Lの線まで入る時間を見たのですが、定格電圧が3.3Vと一番低い充電式電動燃料ポンプの給油時間は「2分23秒」でした。まずこれを指標とします。





次は電池を内蔵していない電動燃料ポンプにNiCd４セル4.8Vのバッテリーを接続してのテストです。
こちらは電圧が高いにもかかわらず「2分28秒」という結果で、充電式より5秒ほど余分にかかりました。
充電式燃料ポンプより電圧が高いので時間は短くなって当然と考えていましたので、少しえーーっという感じがしたのですが・・・・・・





次は内部抵抗が少なく、起電力も大きいと思われるLiFeバッテリーでのテストです。
2Lを給油し終わるまでの時間は、何と「2分10秒」。もっと劇的に時間短縮になると思ったのですが、想像以上にその差は少なかったのです。またもや、えーーっという感じですよね。

実際のフィールドでは2Lのタンクに給油するというケースは少ないでしょうから、これより少ない容量のタンクではテストした３者の時間差はもっと少なくなってしまうはずです。





ここまでくると、手動式のkickitハンド燃料ポンプもどうかということになりますよね。
ついでですから勢いでやってみましたよ。

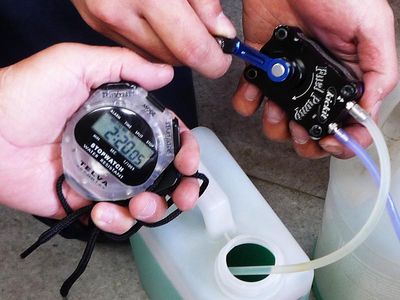

手動ですから回す速度は人により変わると思いますが、ここは20代の若手の手をかりて「一生懸命」回してもらいました。



その結果は・・・・・・
思わず笑っちゃいました(*_*;
ご覧のように何と「2分20秒」！　電動ポンプグループとほぼ同じレベルでした。
但し、動力源のS君いわく　「疲れたーーー」
電動はスイッチを入れてみているだけですからね!(^^)!



ということでおまけにもう一つ手動ポンプのテストを（鬼か！）

こちらは今は売っていない時代物のPILOTトップハンドフュールポンプです。
例によって思い切り回してもらいましたが、この時も「2分25秒」。
やっぱり、疲れたー。

で結論ですが、給油時間はポンプの種類によってそう極端な差は無いという事。
でも、容量750ccぐらいのタンクになると、ハンドポンプで約１分近く回さなければならないようですので、ここはやはり電動の出番でしょう。

その電動ですが、受信機用バッテリーを山ほど持っている人は外部電源式のkickit電動燃料ポンプでも良いでしょうが、家庭の100Vや自動車の12V電源からUSBケーブル（別途USBアダプタが必要）で急速充電できるkickit充電式電動ポンプが一歩先を行くのではないかと思いました。





テトラ パイプベンダー

エンジン機に欠かすことのできないクランクタンクですが、今回はアルミパイプに注目です。
普通は焼きのはいっていない「ナマクラ」な材質で、簡単に曲がるようになっています。



ところが、この「ナマクラ」なパイプ、なかなかきれいに曲がらなくて困ったことがありませんか。

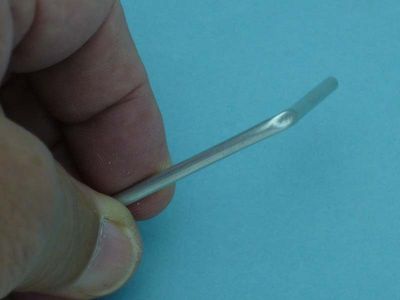

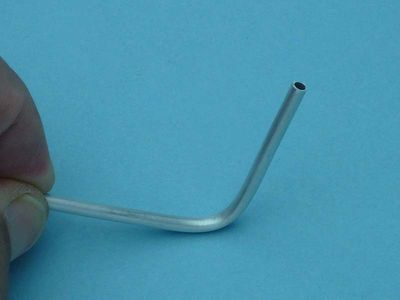

柔らかくて曲げやすい反面、ちょっと油断をするとこのようにアールの内側が潰れ気味に折れ曲がったりして見栄えが悪いだけでなく、パイプが潰れるために燃料の流れが悪くなったり、いいことはちっともありません。
何とか、この柔らかいアルミパイプを、簡単に、しかもきれいに曲げたいものですよね。

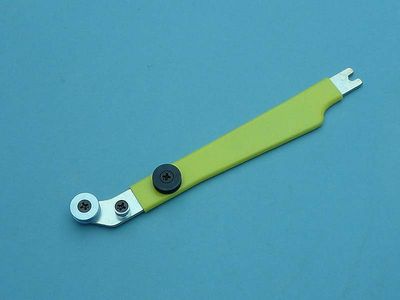

そんなときに重宝するのが、テトラの便利ツール「パイプベンダー3φ、3.2φ」です。
これを使うと柔らかいアルミパイプをきれいに曲げることが出来るというものです。

ということで、早速このツールを使ってみようとパッケージから出し、取扱い説明書を見たのですが、説明書のイラストには記載されていない黒いパーツがハンドルにねじ止めされているではありませんか。
これって何よ、ということでテトラさんにちょっとお尋ねしてみました。
「この黒いパーツ、どうするんですか？」

答えを写真で説明しましょう。

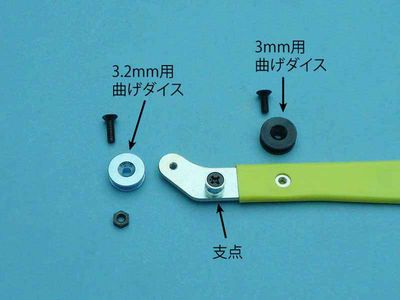

これらのパーツはねじ止めになっており、このように簡単に分解できます。
で、シルバーの曲げダイスは3.2mmのパイプ曲げ用、黒いのは3mmパイプ曲げ用ダイスで、曲げるパイプの直径に合ったものを選んでツールの先端に取り付けるという事なんです。
ちなみに、使わない方の曲げダイスは、無くさないように支点の右側にネジで止めておくんだそうです。

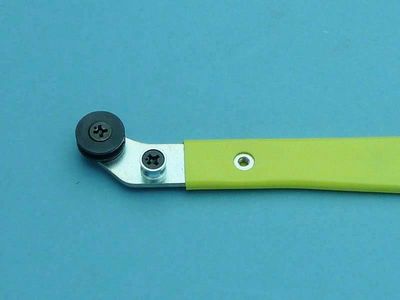

今回曲げようとしているパイプの直径を確認すると3.0mmでしたので、黒い3mm用の曲げダイスをツールの先端にセットしました。



念のために使い方を。

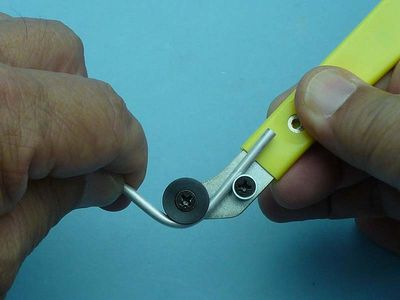

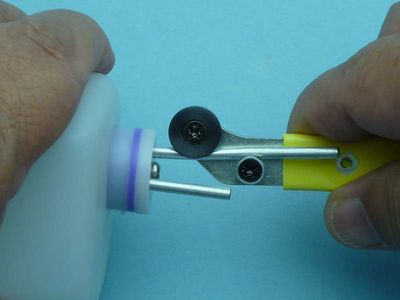

まず、パイプを支点と曲げダイスにセットし、



ゆっくりと曲げると・・・・・

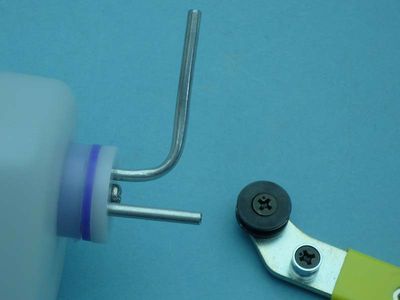

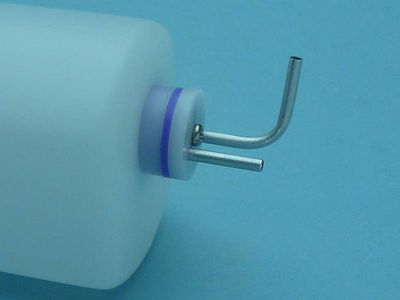

きれいなアールがついて曲がります。
一気にエイヤッと曲げるのではなくゆっくり小刻みに少しづつ曲げた方が、心なしかきれいに曲がるような気がします。（気がするだけかもしれませんけど(-"-)

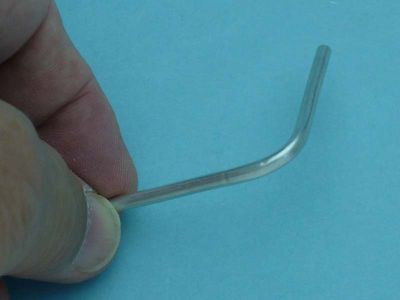

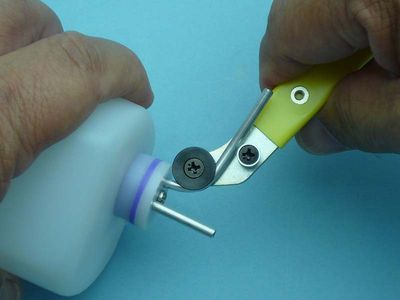

一つ上の写真はタンクにセットした状態で曲げていますが、タンクのアルミパイプは柔らかいのでこのように手で持って曲げてもOKです。



パイプがツールの溝にピッタリはまり込んで少し外しづらい場合もありますので、気をつけて外します。



結果は・・・・・
アールの内側も、



外側も、きれいに仕上がりました。

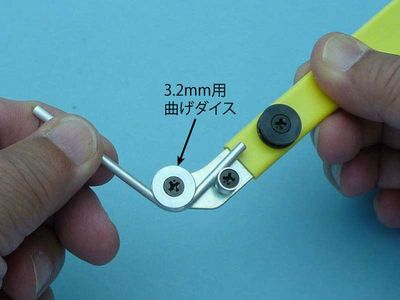

ちなみに3.2mm用のダイスで3mmアルミパイプを曲げるとどうなるか、ですって？
先端のダイスを3.2mm用に戻して曲げてみました。



私の実験？ではこのようにアールの外側がエクボのように少し凹んでしまいました。
判りにくいですが、ダイスの溝が3.2mmですから、その分僅かにパイプが拡がって悪さをしたように見えます。
皆さんもこのツールを使う時にはパイプの直径に合ったダイスを使うようにしてくださいね。
